浅谈小电流系统单相接地故障的处理

小电流接地系统发生单相接地故障的处理第1条单相接地故障的现象1.1 警铃响，“母线接地”告警；1.2 绝缘检查电压表三相电压指示不平衡，接地相电压降低或为零，其它两相电压升高或为线电压，此时为稳定接地；1.3 若绝缘监察电压表指针不停的摆动，则视为弧光间歇性接地故障。

第2条单相接地故障的分析判断小电流接地系统发生单相接地故障时，将会导致三相电压不平衡。

完全接地时，故障相电压为零，其它两相电压升高至线电压；不完全接地时，故障相电压下降, 其它两相电压升高。

当出现接地告警时，应认真检查三相电压情况以做出正确判断，严禁将以下情况误判断为接地故障，具体有：2.1 TV一次、二次保险熔断器或TV二次回路断线引起得三相电压指示不平衡。

2.2 空投母线时造成的电压不平衡误发接地告警。

第3条电网中允许带接地故障的运行时间3.1 电网经消弧线圈接地时，其允许带接地时间运行的时间为取决于制造厂家的技术规定；3.2 6－35kV配电网一点接地，允许其运行时间不超过2小时。

第4条单相接地故障的处理当发生单相接地故障时，应首先详细检查站内设备无异常，确认本站设备无异常，可向调度申请进行拉路检查，查找时两人进行，一人监视电压，一人进行拉路。

具体处理过程如下：1、记录接地时间，判明是否真接地及接地相别；2、将接地情况（接地时间、性质、相别、仪表指示、电压情况等）向值班调度员汇报。

3、当两段母线并列运行时，先断开母线分段开关，判明接地母线；4、检查站内设备无接地异常；5、按调度令进行拉路检查，拉路前制定好拉路顺序。

一般拉路顺序为；（1）先架空线路后电缆线路，空载线路后负载线路，先长线路后短线路；（2）先一般用户，后重要用户；（3）先无保安电用户，后有保安电用户；6、当拉完所有出线后接地故障仍查不到接地线路，则有可能是接地点在母线上或两条以上线路同名相接地。

（1）如接地点在母线上时，根据调度命令，将接地母线撤出运行，排除故障后恢复对外供电；（2）如接地为不同线路同相接地，可根据调度令先将母线停电，然后用试送电的方法判别接地线路。

小电流接地系统单相接地故障处理在电力系统中，接地是非常重要的。

当系统发生单相接地故障时，如果处理不当可能会导致严重的事故和设备损坏。

因此，及时有效地处理单相接地故障是电力系统运行安全稳定的关键。

一、单相接地故障的特点单相接地故障是指电力系统其中一相发生接地故障，造成故障电流通过接地回路流入地面。

单相接地故障的特点如下：1. 隔离性：接地故障使得故障相与其他相隔离，无法形成完全的回路。

2. 电压波动：故障相电压波动较大，而其他两相电压基本保持稳定。

3. 故障电流较小：通常情况下，单相接地故障的故障电流较小，不会引起瞬态过电压问题。

二、单相接地故障处理原则在处理单相接地故障时，需要遵循以下原则：1. 确定故障位置：通过检测故障相的电压波动和故障电流等信息，确定故障位置。

2. 隔离故障相：为了防止故障电流继续通过故障相流入地面，需要及时隔离故障相。

3. 提供备用电源：为了保证供电负荷的正常运行，需要及时提供备用电源。

4. 快速恢复供电：在确定故障位置后，需要尽快修复故障，恢复供电。

三、单相接地故障处理步骤1. 接收报警信号：当发生单相接地故障时，接收电力系统的报警信号，并根据报警信号确定故障的大致位置。

2. 定位故障位置：通过检测故障相的电压波动和故障电流等信息，确定故障的具体位置。

3. 隔离故障相：根据故障位置，通过操作开关将故障相与系统隔离。

4. 提供备用电源：由于隔离故障相后，供电负荷可能无法正常运行，需要及时提供备用电源，保证供电负荷的正常运行。

5. 寻找故障原因：确定故障位置后，需要对故障原因进行分析，以避免类似故障再次发生。

6. 修复故障：根据故障原因，采取相应的措施修复故障。

7. 恢复供电：在故障修复后，进行必要的检测和测试，确保系统无异常后，恢复供电。

四、单相接地故障处理的注意事项在处理单相接地故障时，需要注意以下事项：1. 保护人员安全：在处理故障前，需要确保相关人员的安全，戴好防护用具，避免触电风险。

小电流接地系统单相接地故障处理范本一、故障发现1. 工作人员发现电气设备出现异常，包括线路短路、设备烧毁等现象。

2. 进行现场勘察，对故障设备进行检查，确认故障为单相接地故障。

二、确定接地故障点1. 分析线路结构、设备布置情况，确定接地故障点的可能位置。

2. 使用接地电阻测试仪等设备，逐点对接地系统进行测量，确认接地故障点的具体位置。

三、隔离故障设备1. 确认接地故障点后，首先切断故障设备与电源的连接，确保安全。

2. 将故障设备与其他设备隔离，防止故障蔓延和扩大。

四、处理故障设备1. 根据实际情况，选择相应的维修方法处理故障设备。

2. 检查设备内部的电气元件，如保险丝、继电器等，确认是否需要更换或修复。

五、清除故障点上的电流1. 使用接地电阻测试仪等设备对故障点进行测量，确保电流已经清除。

2. 检查相邻设备的接地系统，确保没有影响正常运行的故障。

六、恢复电气设备供电1. 在确认故障已经处理完毕且接地系统已经恢复正常后，可以恢复电气设备的供电。

2. 监控设备运行情况，确保没有新的故障出现。

七、分析原因，预防事故再次发生1. 对故障设备进行详细的分析和检查，找出导致接地故障的具体原因。

2. 根据分析结果，完善接地系统设计，加强材料选用和施工质量控制，预防类似故障的再次发生。

八、记录和汇报1. 对故障设备的处理过程进行详细记录，包括接地故障点的定位、处理方法、更换或修复情况等。

2. 汇总处理记录，撰写故障处理报告，提交给相关部门进行备案。

九、防范意识宣传和培训1. 对工作人员进行关于接地系统和接地故障处理的培训，提高其对接地故障的识别和处理能力。

2. 定期组织安全宣传活动，提高员工的安全防范意识，减少接地故障的发生。

十、持续监测和维护1. 定期对接地系统进行监测和检测，确保接地系统的正常运行。

2. 对设备进行定期维护和检修，及时发现并处理潜在故障，预防事故的发生。

以上为小电流接地系统单相接地故障处理范本，提供了一套系统的处理步骤，以及强调了预防和维护的重要性，希望能够提供一定的参考和指导。

小电流接地系统单相接地故障处理处理单相接地故障可以采取以下步骤：
1. 故障检测：首先需要通过测量电压和电流来确认是否存在单相接地故障。

通过在系统各个节点测量电压和电流差异，可以确定故障点的位置。

2. 故障隔离：一旦确认存在单相接地故障，需要立即隔离故障点，以防止故障进一步扩大。

可以通过断开故障线路的断路器或开关来实现故障隔离。

3. 安全措施：在处理接地故障之前，需要采取一些安全措施，以确保操作人员的安全。

这包括戴绝缘手套和穿绝缘鞋等个人防护措施。

4. 故障定位：一旦故障被隔离，需要进行故障定位，以确定故障点的位置。

可以通过使用漏电流表或地电阻测试仪等设备来定位故障点。

5. 故障修复：一旦确定故障点的位置，需要修复故障。

修复故障可能涉及更换故障元件、修复故障线路或进行其他必要的维修工作。

6. 系统测试：在修复故障后，需要进行系统测试，以确保系统恢复正常运行。

这可能包括进行电压和电流测试，以及其他必要的测试。

7. 预防措施：为了防止单相接地故障再次发生，需要采取一些预防措施。

这可以包括定期维护设备，安装接地保护装置，以及培训操作人员正确使用设备等。

以上是处理单相接地故障的一般步骤，实际处理过程可能会根据具体情况而有所不同。

在进行故障处理时，应始终遵循相关安全标准和程序，并且如果不确定应如何处理故障，建议寻求专业人士的帮助。

小电流接地系统单相接地故障的判断与处理一、概述小电流接地系统是指电力系统中采用特殊的接地方式，将系统接地电流限制在很小的范围内（小于1A），以减小绝缘击穿发生的可能性，提高系统的安全性和可靠性。

但是，在小电流接地系统中，由于接地电流很小，一旦发生单相接地故障，会很难被及时发现和定位，给系统运行带来极大的风险。

因此，本文将探讨小电流接地系统单相接地故障的判断与处理方法。

二、小电流接地系统单相接地故障的原因小电流接地系统单相接地故障的原因主要有以下几种：1. 电缆终端缺陷：当电缆终端出现绝缘缺陷时，会导致单相接地故障。

2. 外界短路电流影响：电力系统中，当出现接地故障时，会产生一定的短路电流，使得系统的地电位发生变化，从而影响到小电流接地系统的正常运行。

3. 土壤湿度不足：小电流接地系统是通过地下金属接地网与土壤接触实现接地的，如果土壤湿度不足，将会产生一定的接地电阻，从而影响系统的接地效果，导致单相接地故障的出现。

三、小电流接地系统单相接地故障的判断方法小电流接地系统单相接地故障的判断方法主要有以下几种：1. 就地巡检：一些单相接地故障可以通过就地巡检来进行判断，例如观察接地网是否存在绝缘A故障、接地电阻是否增大等。

2. 压缩信号分析法：通过对小电流接地系统压缩信号进行分析，可以判断出故障点的位置，从而快速定位单相接地故障。

3. 采用低频模拟故障信号：通过向小电流接地系统注入低频模拟故障信号，可以判断出故障点的位置，即可由故障点所在的位置判断出单相接地故障的具体位置。

四、小电流接地系统单相接地故障的处理方法小电流接地系统单相接地故障的处理方法应根据具体情况而定，但一般可以采用以下方法：1. 找到故障点所在的位置：通过采用上述的判断方法，可以找到单相接地故障的具体位置。

2. 对故障线路进行隔离：为了避免故障扩大，需要对故障线路进行隔离，防止故障扩散。

3. 更换有关部件：更换故障件是解决单相接地故障的最终方法，一旦故障件被更换，接地系统将重新正常运行。

小电流接地系统单相接地故障处理模版一、故障判断及准备工作1. 接到故障报告后，确认故障地点和具体情况。

2. 查阅相关资料，了解该系统的结构和工作原理。

3. 准备相关工具和设备，确保能够进行故障处理。

二、故障排查步骤1. 检查接地电阻是否正常，用专用测试仪器进行测量。

a. 若接地电阻超过正常范围，则需要检查接地网是否存在断线或破损等情况，并进行修复。

b. 若接地电阻正常，则继续进行下一步排查。

2. 检查绝缘电阻是否存在问题，用绝缘测试仪进行测量。

a. 若绝缘电阻异常低，则需要检查电缆绝缘是否有破损或湿气等情况，并进行修复。

b. 若绝缘电阻正常，则继续进行下一步排查。

3. 检查设备及线路的连接情况，包括各种插头、插座、接线端子等。

a. 检查连接件是否松动或脱落，若发现问题需要进行紧固或重新连接。

b. 检查接地线是否连接良好，若接地线脱落或接触不良，需要进行修复。

4. 检查设备和线路是否存在漏电现象，用漏电保护器进行检测。

a. 若漏电保护器跳闸，需要进一步排查具体设备和线路的漏电原因，并进行修复。

b. 若漏电保护器未跳闸，可以排除漏电引起的故障。

5. 检查设备的工作状态，包括指示灯、显示屏等。

a. 若发现指示灯异常闪烁或显示屏出现错误信息，需要参考设备说明书进行故障诊断。

b. 若设备工作状态正常，则继续排查其他可能的故障。

6. 检查周围环境是否存在干扰或影响，如电磁场、强电流设备等。

a. 若存在干扰或影响，需要采取相应的屏蔽或隔离措施，并重新测试设备和线路是否正常。

b. 若周围环境没有干扰或影响，则需要进一步排查其他可能的原因。

7. 检查监控系统和报警系统是否正常工作。

a. 检查监控设备是否能正常监测到故障，并能够发出报警信号。

b. 若监控系统和报警系统均正常工作，则需要进一步排查其他可能的故障。

三、故障处理及记录1. 根据故障排查的结果，对具体故障原因进行修复或更换相关设备和线路。

2. 在修复故障后，进行再次测试和检查，确保问题完全解决。

小电流接地系统单相接地故障处理引言小电流接地系统作为一种常见的电力系统接地形式，具有保护设备和人身安全的重要作用。

然而，单相接地故障是小电流接地系统常见的故障之一。

本文将介绍小电流接地系统单相接地故障的处理方法。

了解单相接地故障在小电流接地系统中，单相接地故障是指系统中某一相导体与地之间发生接地故障，导致相对于地的电压变化。

单相接地故障具有以下特点： - 只有一相导体与地接触，除此之外的其他导体与地之间没有接触； - 接地故障点与接地系统之间存在较高的电阻连接； - 出现单相接地故障后，系统中将会出现地故障电流。

单相接地故障的检测在处理单相接地故障之前，首先需要进行故障的检测，以确定接地故障的具体位置。

常用的单相接地故障检测方法包括以下几种：1. 使用继电器保护继电器保护是一种常见的故障检测方法。

通过监测电流和电压的变化，继电器保护可以判断是否存在单相接地故障，并给出故障位置的指示。

2. 使用故障录波仪故障录波仪可以记录系统中的电流和电压波形，通过对波形进行分析，可以判断是否存在单相接地故障，并确定故障位置。

3. 使用红外热像仪红外热像仪可以检测设备和线路的温度变化，如果某一设备或线路的温度异常升高，可能意味着存在单相接地故障。

单相接地故障的处理方法一旦确定了单相接地故障的存在及其位置，就需要采取相应的处理措施来解决问题。

以下是一些常见的单相接地故障处理方法：1. 进行接地点检查首先需要对接地点进行检查，确保接地电阻正常，没有松动或断开的情况。

如果接地电阻异常，应及时修复或更换。

2. 寻找故障点通过继电器保护、故障录波仪或红外热像仪等方法，确定单相接地故障的具体位置。

然后可以通过巡视、测量和检查相关线路设备来找到故障点。

3. 修复或更换故障设备或线路一旦找到故障设备或线路，应及时修复或更换。

修复方法包括绝缘处理、焊接、更换零部件等。

4. 进行系统测试在处理了单相接地故障后，还需要进行系统的测试，确保故障已经被解决，并且系统能够正常运行。

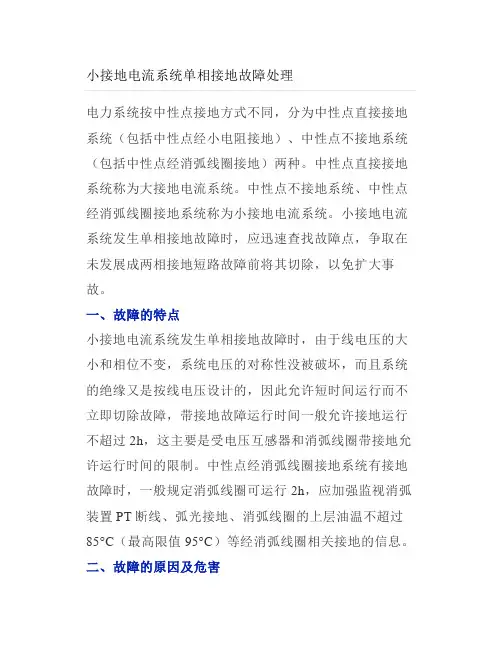

小接地电流系统单相接地故障处理电力系统按中性点接地方式不同，分为中性点直接接地系统（包括中性点经小电阻接地）、中性点不接地系统（包括中性点经消弧线圈接地）两种。

中性点直接接地系统称为大接地电流系统。

中性点不接地系统、中性点经消弧线圈接地系统称为小接地电流系统。

小接地电流系统发生单相接地故障时，应迅速查找故障点，争取在未发展成两相接地短路故障前将其切除，以免扩大事故。

一、故障的特点小接地电流系统发生单相接地故障时，由于线电压的大小和相位不变，系统电压的对称性没被破坏，而且系统的绝缘又是按线电压设计的，因此允许短时间运行而不立即切除故障，带接地故障运行时间一般允许接地运行不超过2h，这主要是受电压互感器和消弧线圈带接地允许运行时间的限制。

中性点经消弧线圈接地系统有接地故障时，一般规定消弧线圈可运行2h，应加强监视消弧装置PT断线、弧光接地、消弧线圈的上层油温不超过85°C（最高限值95°C）等经消弧线圈相关接地的信息。

二、故障的原因及危害1、故障的原因设备绝缘不良，如老化、受潮、绝缘子破裂、表面脏污等，发生击穿接地；小动物、鸟类及外力破坏；线路断线、恶劣天气，如雷雨、大风等、人员过失等。

2、故障的危害1）由于非故障相对地电压升高（完全接地时升至线电压），系统中的绝缘薄弱点可能击穿，造成短路故障。

2）故障相的接地电容电流等于正常时一相对地电容电流的3倍；故障点产生的电弧，会烧坏设备并可能发展成相间短路。

3）故障点产生间隙性电弧时，在一定条件下，产生串联谐振过电压，其值可达相电压的2.5～3倍，对系统绝缘危害很大。

三、故障的现象1、“10kV（接地较频繁）、（35kV）I或II段母线接地”发信号。

2、电压表指示1）当系统发生完全接地故障时，接地相电压表指示为零，其他两相对地电压表指示升高√3倍，线电压表指示正常，此时电压互感器开口三角形有100V输出电压。

2）当系统发生不完全接地故障时，接地相电压表指示减小，低于相电压，其他两相对地电压表指示增加，大于相电压，线电压表指示正常，此时电压互感器开口三角形有0～100V输出电压。

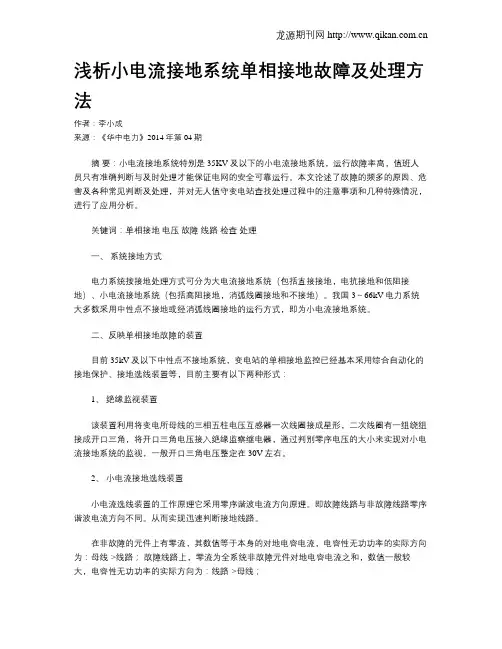

浅析小电流接地系统单相接地故障及处理方法作者：李小成来源：《华中电力》2014年第04期摘要：小电流接地系统特别是35KV及以下的小电流接地系统，运行故障率高，值班人员只有准确判断与及时处理才能保证电网的安全可靠运行。

本文论述了故障的频多的原因、危害及各种常见判断及处理，并对无人值守变电站查找处理过程中的注意事项和几种特殊情况，进行了应用分析。

关键词：单相接地电压故障线路检查处理一、系统接地方式电力系统按接地处理方式可分为大电流接地系统（包括直接接地，电抗接地和低阻接地）、小电流接地系统（包括高阻接地，消弧线圈接地和不接地）。

我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统。

二、反映单相接地故障的装置目前35kV及以下中性点不接地系统，变电站的单相接地监控已经基本采用综合自动化的接地保护、接地选线装置等，目前主要有以下两种形式：1、绝缘监视装置该装置利用将变电所母线的三相五柱电压互感器一次线圈接成星形，二次线圈有一组绕组接成开口三角，将开口三角电压接入绝缘监察继电器，通过判别零序电压的大小来实现对小电流接地系统的监视，一般开口三角电压整定在30V左右。

2、小电流接地选线装置小电流选线装置的工作原理它采用零序谐波电流方向原理。

即故障线路与非故障线路零序谐波电流方向不同。

从而实现迅速判断接地线路。

在非故障的元件上有零流，其数值等于本身的对地电容电流，电容性无功功率的实际方向为：母线->线路；故障线路上，零流为全系统非故障元件对地电容电流之和，数值一般较大，电容性无功功率的实际方向为：线路->母线；三、故障分析1、系统正常运行时的电流、电压向量图正常运行情况下，各相对地有相同的电容（用集中参数表示），在相电压的作用下，每相都有一超前电压90°的电容电流流入地中，并三相电容电流之和为零，中性点对地无电压，因为电容电流很小，其在线路上产生的电压降可以忽略不计，故可以认为各相电压均与各相电势相等，电压、电流向量图如图b所示。

小电流接地系统单相接地故障分析判断与处理小电流接地系统单相接地故障分析判断与处理小电流接地系统单相接地故障分析判断与处理内容简介:摘要:阐述了小电流接地系统接地的特点并对其故障现象进行分析、判断。

关键词:小电流系统接地;单相接地;故障现象分析;处理1 系统接地的特点电力系统按接地处理方式可分为大电流接地系统(包括直接接地，电抗论文格式论文范文毕业论文摘要:阐述了小电流接地系统接地的特点并对其故障现象进行分析、判断。

关键词:小电流系统接地;单相接地;故障现象分析;处理1 系统接地的特点电力系统按接地处理方式可分为大电流接地系统(包括直接接地，电抗接地和低阻接地)、小电流接地系统(包括高阻接地，消弧线圈接地和不接地)。

我国3,66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统。

2 故障现象分析与判断警铃响， xx千伏母线接地光字牌亮，个性点经消弧线圈接地的系统，常常还有消弧线圈动作的光字牌亮。

绝缘监察电压表三相指示值不同，接地相电压降低或等于零，其它两相电压升高为线电压，此时为稳定性接地。

如果绝缘监察电压表指针不停地来回摆动，出现这种现象即为间歇性接地。

当发生弧光接地产生过电压时，非故障相电压很高，表针打到头，常伴有电压互感器高压一次侧熔体熔断，甚至严重烧坏电压互感器。

完全接地。

如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压，此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。

不完全接地。

当发生一相不完全接地时，即通过高电阻或电弧接地，中性点电位偏移，这时故障相的电压降低，但不为零。

非故障相的电压升高，它们大于相电压，但达不到线电压。

电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。

电弧接地。

如果发生A相完全接地，则故障相的电压降低，但不为零，非故障相的电压升高到线电压。

此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。

小电流接地系统单相接地故障处理前言小电流接地系统是一种专门用于低压配电系统接地保护的设备。

在此类接地系统中，接地电流通常都很小，因此可以减少电线的损耗和电力损耗。

然而，即使是这样的接地系统，也难免会出现单相接地故障。

本文将探讨小电流接地系统单相接地故障的处理方法。

确认故障确认故障是处理任何问题的第一步。

在此过程中，可以进行以下步骤：1. 检查电路在出现单相接地故障时，首先应检查配电电路。

这可能意味着检查任何相关的连线和终端，并检查任何接地的电缆和导线是否有磨损、损坏或其他问题。

2. 检查设备如果发现电路没有问题，则需要检查设备。

这可能意味着检查变压器、断路器、熔断器、接触器等等。

可以检查电器设备是否有磨损、损坏或其他问题。

3. 检查保护装置最后，需要检查小电流接地系统本身的保护装置。

这可能意味着检查接地电流计和保护装置是否正常工作，是否存在故障。

处理故障在确认故障后，可以执行以下步骤处理小电流接地系统的单相接地故障：1. 更换设备如果检查后发现设备出现故障，可能需要更换设备。

这可能会涉及到变压器、断路器、熔断器、接触器等等。

换上新设备后，测试并确认已解决故障。

2. 更换电线和连接如果检查后发现电线和连接出现故障，可能需要更换它们。

在更换电线和连接之前，应先确认它们的正确型号以及合适的连接方式。

3. 更换接地电流计和保护装置如果检查后发现小电流接地系统的保护装置存在故障，需要更换接地电流计和保护装置。

在更换接地电流计和保护装置时，需要注意其正确的安装和接线方式。

预防措施为了避免小电流接地系统的单相接地故障，可以采取以下预防措施：1.安装过电压保护和接地保护装置，这样可以保护设备，并及时发现接地故障。

2.定期检查设备和电路，及时更换老化的设备和热息肉、异物等可能引起接地故障的电路设施。

3.建立科学合理的管理制度，加强对接地系统的维护和管理。

4.增加接地电阻，减小接地电流，使系统更稳定。

结论维护和管理小电流接地系统是一个持续不断的工作。

小电流接地系统发生单相接地故障时，由于线电压的大小和相位不变（仍对称），而且系统的绝缘又是按线电压设计的，因此允许短时间运行而不立即切除故障，带接地故障运行时间，一般１０ｋＶ、３５ｋＶ线路允许接地运行不超过２ｈ，这主要是受电压互感器和消弧线圈带接地故障允许运行时间的限制。

中性点经消弧线圈接地系统有接地故障时，制造厂一般规定消弧线圈可运行２ｈ，应监视消弧线圈的上层油温不能超过８５°Ｃ（最高限值９５°Ｃ）。

一、发生单相接地故障的原因１、设备绝缘不良，如老化、受潮、绝缘子破裂、表面脏污等，发生击穿接地；２、小动物、鸟类及外力破坏；３、线路断线；４、恶劣天气，如雷雨、大风等；５、失误操作。

二、单相接地故障的危害１、由于非故障相对地电压升高，系统中的绝缘薄弱点可能击穿，造成短路故障。

２、故障点产生电弧，会烧坏设备并可能发展成相间短路故障。

３、故障点产生间隙性电弧时，在一定条件下，产生串联谐振过电压，其值可达相电压的２．５～３倍，对系统绝缘危害很大。

三、单相接地故障的现象１、警铃响，“１０ｋＶ（３５ｋＶ）Ｉ或ＩＩ段母线接地”光字牌亮。

中性点经消弧线圈接地系统，还有“消弧线圈动作”光字牌亮。

２、绝缘监察电压表指示。

当系统发生完全接地故障时，接地相电压表指示为零，其他两相对地电压表指示升高√３倍，线电压表指示正常，此时电压互感器开口三角形有１００Ｖ输出电压；当系统发生不完全接地故障时，接地相电压表指示减小，低于相电压，其他两相对地电压表指示增加，大于相电压，线电压表指示正常，此时电压互感器开口三角形有０Ｖ～１００Ｖ输出电压。

稳定性接地时，电压表指示无摆动；若指示不停摆动，则为间歇性接地。

３、中性点经消弧线圈接地系统，装有中性点位移电压表时，可以看到有一定指示（不完全接地）或指示为相电压值（完全接地时）。

４、消弧线圈的接地告警灯亮。

５、发生弧光接地，产生过电压时，非故障相电压很高（表针打到头）。

小电流接地系统单相接地故障的处理摘要：小电流接地系统在我国中压电网中得到广泛应用，系统的单相接地故障选线问题没有得到很好的解决。

针对这种情况，本文对小电流接地系统单相接地故障情况进行了分析，最后根据实际情况提出了单相接地故障处理的优化模式。

关键词：小电流；接地系统；单相接地；故障处理1前言小电流接地系统单相接地在实际的运行过程中会出现比较多的问题，这些问题的存在对于用电用户群体已经造成了比较严重的不良影响，因此，如果要使得小电流接地系统的效果得到稳定的发挥，就需要将其中存在的问题进行解决，由此，现阶段的小电流接地系统单相接地故障分析及选线研究工作就变得尤为重要了。

所以，在接下来的文章中就将对其进行相关的研究和分析，并且在文章中还会提出一定的具有建设性的意见或者对策，促使小电流接地系统中存在的问题进行快速的解决。

2小电流接地系统的概述小电流接地系统是指中性点不接地的系统，经过消弧线圈接地的系统也可以被称为是小电流接地系统。

当发生单相接地故障的时候，系统中是无法形成短路回路的，由此，接地短路的电流与正常的负荷电流相比较的话是非常小的，这也是小电流接地系统名称的由来，由于其具有电流比较小的特点，因此在国内的很多工作中都有这一系统的应用，根据相关的调查也能够发现，但凡是国内的110kV以下的中压系统，都可以对其进行应用。

因此，小电流接地系统对于国内电力事业的发展还是比较重要的。

3小电流接地系统单相接地故障成因分析对小电流接地系统单相接地事故进行综合分析，发现导致小电流接地系统发生单相接地现象的原因主要有以下几点：（1）系统投运之前，没有依据相关规定与要求，对电缆进行耐压试验检测，使电缆在长时间运行过程中，受自然环境变化、变电站周边环境变化等因素影响，绝缘下降，从而出现电缆接头绝缘击穿问题。

（2）小电流接地系统单相接地时，存在电流间歇性突变问题，从而引发相应线路保护装置发起保护动作。

由于保护装置在运行过程中，采用频率相对较大，当保护装置处于启动状态时，电压互感器断线监测锁闭，35kV母线BC相熔丝熔断，从而发起距离保护动作。

浅析小电流接地系统单相接地故障分析判断与处理摘要：在小电流接地系统中，最大的优点就是发生单相接地时，允许其短时间运行，从而提高供电的可靠性，文中阐述了小电流接地系统接地的特点并对其故障现象进行分析、判断。

关键词：小电流系统接地；单相接地；故障现象分析；处理中图分类号：th578 文献标识码：a 文章编号：1009-914x（2013）23-418-011 系统接地的特点电力系统按接地处理方式可分为大电流接地系统（包括直接接地，低阻接地和电抗接地）、小电流接地系统（包括消弧线圈接地，高阻接地和不接地）。

我国3～66kv电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统。

在小电流接地系统中，单相接地是一种常见的临时性故障，在该系统中，如发生单相接地时，由于线电压的大小和相位不变（仍对称），且系统绝缘又是按线电压设计的，所以允许短时运行而不切断故障设备，系统可运行1～2h，从而提高了供电可靠性，这也是小电流接地系统的最大优点。

但是，若一相发生接地，则其它两相对地电压升高为相电压的1.732倍，特别是发生间歇性电弧接地时，接地相对地电压可能升高到相电压的2.5～3.0倍。

2 故障现象分析与判断（1）警铃响，“xx千伏母线接地”光字牌亮，个性点经消弧线圈接地的系统，常常还有“消弧线圈动作”的光字牌亮。

（2）根据故障现象分析判断接地类型，可分为完全接地、不完全接地、稳定性接地、间歇性接地、电弧接地、弧光接地六种。

一、完全接地现象：如果发生a相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压，此时电压互感器开口三角处出现100v电压，电压继电器动作，发出接地信号。

二、不完全接地现象：当发生一相（如a相）不完全接地时，即通过高电阻或电弧接地，中性点电位偏移，这时故障相的电压降低，但不为零。

非故障相的电压升高，它们大于相电压，但达不到线电压。

电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。

小电流接地系统单相接地故障处理接地故障是指电力系统中出现了与大地接触的故障现象。

在接地系统中，如果出现了单相接地故障，即只有一相与大地发生接触，这会导致电流通过接地系统流回地面，引起故障。

小电流接地系统通常是指电力系统的中性点通过阻抗与地接触，形成了电流很小的接地系统。

这种接地系统一般用于高压输电线路和变电站等高压设备中，其主要目的是提高系统的可靠性，减少对设备的损坏以及降低触电危险。

但是，当出现单相接地故障时，小电流接地系统的电流会增大，因此需要采取适当的处理措施来保证系统的安全和可靠运行。

针对小电流接地系统单相接地故障的处理需要遵循以下步骤：1. 故障检测与确认首先需要通过系统的保护装置来检测故障，并确认是否为单相接地故障。

保护装置一般包括过电流保护、零序电流保护、差动保护等。

如果保护装置发出故障信号，并且确认为单相接地故障，就需要进行下一步的处理。

2. 故障隔离与排除在确认故障后，需要尽快对故障点进行隔离，防止故障扩大和对系统的影响进一步加剧。

隔离方式一般是通过断开与故障点相关的开关或隔离刀闸来实现。

同时，需要将相关设备进行检修或更换，确保设备的正常运行。

3. 系统保护与稳定在故障隔离和排除后，需要对系统进行保护和稳定处理。

这包括对系统进行校验和调整，确保系统的保护装置和自动化控制装置的正常工作。

同时，需要对系统的稳定性进行评估和调整，确保系统的频率、电压和功率等指标在正常范围内。

4. 故障分析与处理在完成故障隔离和保护稳定处理后，需要对故障进行分析和处理，找出故障的原因和影响，并采取相应的措施进行处理。

一般来说，小电流接地系统的单相接地故障可能是由设备的绝缘击穿、电缆断裂、接地电阻变化等原因引起的。

需要对造成故障的原因进行分析，并采取预防措施，避免类似的故障再次发生。

5. 故障恢复与运行最后，需要对系统进行恢复和运行。

这包括对隔离设备和故障设备进行恢复和检修，并逐步将系统恢复到正常运行状态。
