变频空调售后维修指南（玉、绿、凉系列）1、外机控制器简要介绍1.1 室外机控制器各单元电路示意1.2 室外控制器关键位置的测试方法1.2.1 15V/12V/5V 等电源的测试点及测试方法1.2.2 5V 和3.3V 电源的测试点及测试方法1.2.3 整流桥的测试点及测试方法1.2.4 IGBT 和IPM 模块的测试点及测试方法1.3 室外机控制器状态指示灯的识别方法外机控制器3 灯彼此独立，三灯采用亮1s 灭1s 的方式，也就是亮1s，灭1s 为闪烁一次。
当一个灯连续灭3s 的时候说明上一个计数周期结束，当重新开始亮后，表示下一个计数周期开始。
2、常见售后故障分析2.1 通讯故障(E6)故障点的确认方法（根据外机板三个指示灯的显示情况进行判断）2.1.1 三灯均不亮1、首先用万用表的交流电压档测试外机电器盒接线板上N(1)与3之间的电压，如果无电压则检测内机侧接线板是否有电，如果内机侧接线板没有电压则检查内机接线是否正确，否则更换内机控制器。
2、如室内机供电正常，则检查室外机的接线是否正确，是否存在接线错误或接线松脱的现象。
3、如果以上2种现象均不存在则可以直接更换外机控制器。
2.1.2 三灯中任意一个灯或多个灯常亮外机板出现三灯常亮，一般由于外机控制器上的主IC 没有工作，因此直接更换外机板。
2.1.3 只有红灯闪烁1、用万用表直流电压档测量C503 两端的电压，如果电压值在0～3.3V 之间，说明内机已经发送了信号只是外机没有接收到，可以直接更换外机板。
2、如果C503 两端的电压恒为高电平（3.3V 左右）或者恒为低电平（0V 左右）则可以用万用表的交流电压档测量外机接线板上的通讯线（2）对零线（N1）之间的电压，电压在0V 至20V 左右跳动说明内机有信号发送，外机没有接收到，属于外机故障，更换外机板。
如果没有变动，则说明内机根本没有发送信号或通讯线断路，检查通讯线或更换内机控制器。
2.2 外风机不运转交流风机的测试方法：拔出风机的红色线，棕色线，黑色线，然后用万用表的电阻档测试红、棕、黑3 线两两之间的电阻，一般为几百欧，否则为开路，则判定为风机坏。
通讯电路通讯规则：从主机（室内机）发送信号到室外机是在收到室外机状态信号处理完50毫秒之后进行，副机同样等收到主机（室内机）发送信号处理完50毫秒之后进行，通讯以室内机为主，正常情况主机发送完之后等待接收，如500毫秒仍未接收到信号则再发送当前的命令，如果1分钟（直流变频为1分钟，交流变频为2分钟）内未收到对方的应答（或应答错误），则出错报警；同时发送信息命令给室外，以室外机为副机，室外机未接收到室内机的信号时，则一直等待，不发送信号，通讯时序如下所示：电路分析由于空调室内机与室外机的距离比较远，因此两个芯片之间的通信（+5V信号）不能直接相连，中间必须增加驱动电路，以增强通信信号（增加到+24V），抵抗外界的干扰。
下图为室内外通讯电路图，其中上部份为室内通讯电路，下部份为室外通讯电路。
二极管D1、电阻R1、R2、R47、电容C3、C4、稳压二极管CW1组成通讯电路的电源电路，交流电经D1半波整流，R1、R2限流后，R47电阻分流后，稳压二极管CW1将输出电压稳定在24V，再经C3、C4滤波后，为通信环路提供稳定的24V电压，整个通信环路的环流为3mA左右。
光耦IC1、IC2、PC1、PC2起隔离作用，防止通讯环路上的大电流、高电压串入芯片内部，损坏芯片，R3、R18、R21、R22电阻限流，将稳定的24V电压转换为3mA的环路电流，R23、R42电阻分流，保护光耦，D2、D5防止N、S反接。
当通信处于室内发送、室外接收时，室外TXD置高电平，室外发送光耦PC2始终导通，若室内TXD发送高电平“1”，室内发送光耦IC2导通，通信环路闭合，接收光耦IC1、PC1导通，室外RXD接收高电平“1”；若室内TXD发送低电平“0”，室内发送光耦IC2截止，通信环路断开，接收光耦IC1、PC1截止，室外RXD 接收低电平“0”，从而实现了通信信号由室内向室外的传输。
同理，可分析通信信号由室外向室内的传输过程。
格力全直流室外变频板安装说明一、安装注意事项1、空调室外机一定要选择在通风良好的位置来安装，否则会造成空调一直低频工作，压缩机和便频模块容易频繁保护，严重时会导致停机（电流过大）。
2、连接线一定加装固线夹，避免拉脱、拉断连线，接头一定要牢固可靠，否则，容易引起打火造成火灾等事故；信号线接触不良会导致开不起机或压缩机频繁不停。
3、所有变频空调机必须可靠接地，用户家没有地线的，要提出办法解决。
当空调没有接地线时常见故障现象是频繁开停机，工作不稳定。
4、所有变频空调机安装时内外机连线，必须采用变频机专用配线。
二、维修注意事项（部分控制元件故障分析）1、室内部分①环境感温包开路：整机制冷时不启动或启动一下就停机；制热时工作正常，且一直是高频运转。
②管温包开路是：分体机和灯箱柜机，容易出现工作6分钟至10分钟就停外机，液晶显示的会显示E2并停止室外机。
③管温包短路时：制冷是无防冻结保护,外机不启动；制热是无防高温保护，整机停止工作。
④所有温控元件阻值有偏差时，频率会一直出现高频不降频或是一直低频不上升。
（有些温控元件在不通电的情况下阻值正常，最好是通电检查。
）三、室外部分①压缩机过热保护器，当其出现保护时:停室外机，外机主板指示灯闪烁且长时间开不了机。
②室外化霜管温头开路时：制冷正常：制热时会45分钟就化霜一次，10分钟解除化霜，反复循环。
③室外化霜管温短路时：制冷制热均不会工作。
④室外机环境感温包开路时：对空调机运转不受影响。
⑤室外机环境感温包短路时：制冷时不受影响，制热时空调一直低频运转，频率不上升。
⑥压缩机排气口感温包开路时，空调机运转一直处于高频（不会降频）。
⑦压缩机排气口感温包短路时：制冷制热均开不起机。
⑧变频器（模块）的故障判断及更换a、开机后测量p 、N－之间是否有300V左右的直流电压b、检查5V与12V输出是否正常，可以在室外机找点测量c、如（a）和（b）正常之后，检测U、V、W三相是否有平衡交流电输出。

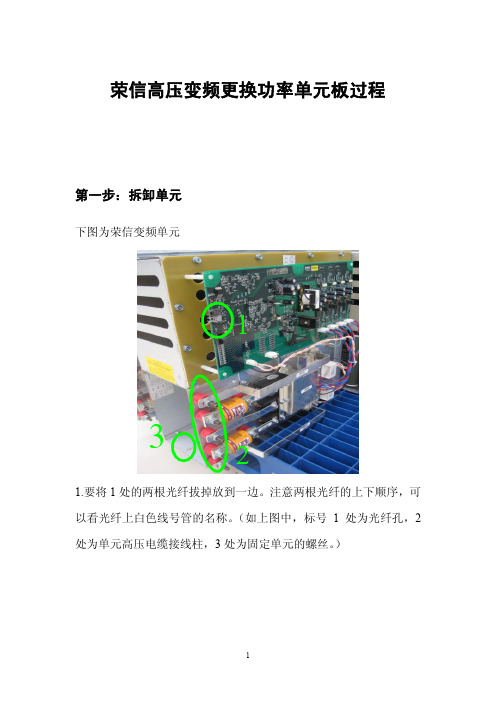

荣信高压变频更换功率单元板过程第一步：拆卸单元下图为荣信变频单元1.要将1处的两根光纤拔掉放到一边。
注意两根光纤的上下顺序，可以看光纤上白色线号管的名称。
（如上图中，标号1处为光纤孔，2处为单元高压电缆接线柱，3处为固定单元的螺丝。
）13212.再将2处的5根高压电缆拆下。
拆电缆前先将这5根电缆从上到下做个标记，以便恢复接线时不会接错。
注意螺丝上红色的标记，恢复时要按照标记恢复。
（下图中间的三根为三相输入电缆（红圈圈上的），剩下的2根为单项输出电缆，输出电缆不要接错位置。
）。
23.将3处的固定螺丝拆掉（注：不用拆单元上端的螺丝，该螺丝为滑道螺丝，见下图红色标注），此时即可把单元从柜子上抽出。
一定要注意拆单元时注意别刮到光纤！第二步：更换单元板1.拔下4，5两处插子，拔下之前一定要做好标记，尤其是5处的4个线插子，安装时万万不能插反！！！（如上图中，标号4处有两个线3453插子，左侧的为温控信号，右侧的为单元板电源插子。
标号5处有4个线插子，分别为4路IGBT驱动线插子）452.拆下单元板四角上的四个螺丝（见下图），更换上新的板子，把4和5处共6个线插子都插好插紧！（一定注意要和原来顺序一样！！！）。
6第三步：安装单元更换完成，将单元安装回变频柜上，上好固定螺丝，按原来的顺序接好高压电缆，插好两根光纤（也要注意上下顺序，如忘了，可以参看其他单元）。
注意：1.卸单元的时候只卸下面的螺丝。
上面的不要卸。
2.先不要急于拆单元上的线，把上面我提到的要标注顺序的线都做好标记再拆，以确保恢复安装时能够正确！。
常见变频空调室外机电路工作原理及组成一、室外机电控系统特点变频空调器电控系统由室内机和室外机组成。
本节对几种常见形式的室外机电控系统的特点作简单说明。
1.海信KFR-4001GW/BP室外机电控系统电控系统由室外机主板和模块板两块电路板组成。
室外机主板处理各种输入信号，对负载进行控制，并集成幵关电源电路，向模块板输出6路信号和直流15V电压，模块处理后输出频率与电压均可调的三相交流电，驱动压缩机运行。
2.海信KFR-2601GW/BP室外机电控系统电控系统由室外机主板和模块板两块电路板组成。
海信KFR-2601GW/BP室外机电控系统的特点与海信KFR-4001GW/BP基本相同；不同之处在于幵关电源电路设在模块板上，由模块板输出直流12V电压，为室外机主板供电。
3.海信KFR-26GW/11BP室外机电控系统电控系统由模块板和室外机主板两块电路板组成。
海信KFR-26GW/11BP室外机电控系统与前两类电控系统相比最大的区别在于，CPU和弱电信号处理电路集成在模块板上，是室外机电控系统的控制中心。
室外机主板的幵关电源电路为模块板提供直流5V和15V电压，并传递通信信号和驱动继电器，作用和定频空调器使用两块电路板中的强电板相同。
4,美的KFR—35GW/BP2DN1Y-H (3)室外机电控系统电控系统由室外机主板一块电路板组成。
功率模块、硅桥、CPU和弱电信号处理电路、通信电路等所有电路均集成在一块电路板上，从而提高了可靠性和稳定性，出现故障时维修起来也最简单，只需更换一块电路板，基本上就可以排除室外机电控系统的故障。
总结：① 交流变频空调器室内机主板与定频空调器室内机主板的单元电路基本相同，大部分单元电路的工作原理也相同，因此学习或维修时可以参考定频空调器电控系统。
② 室外机主板从整体看比较复杂，体积大且电路较多。
如果细分到单元电路，可以看出其实也有规律可循，只有部分电路或电气元器件相对于定频空调器而言是没有接触过的，只要认真学习，大多数读者都可以学会。
