1700热轧带钢生产线及设备的设计毕业论文

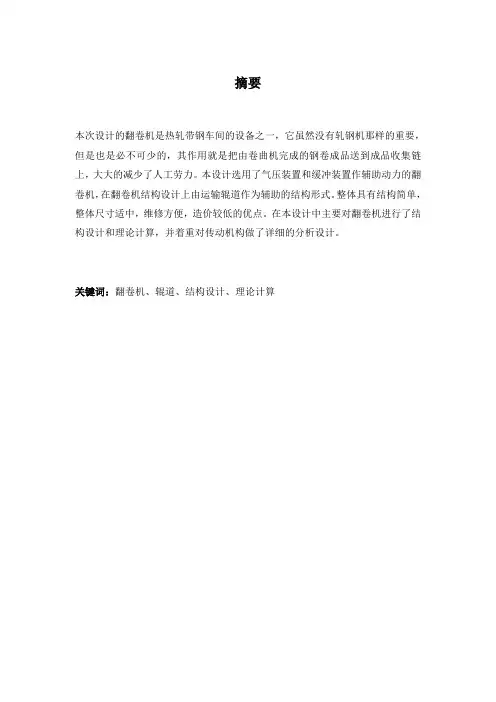

摘要本次设计的翻卷机是热轧带钢车间的设备之一，它虽然没有轧钢机那样的重要，但是也是必不可少的，其作用就是把由卷曲机完成的钢卷成品送到成品收集链上，大大的减少了人工劳力。

本设计选用了气压装置和缓冲装置作辅助动力的翻卷机，在翻卷机结构设计上由运输辊道作为辅助的结构形式。

整体具有结构简单，整体尺寸适中，维修方便，造价较低的优点。

在本设计中主要对翻卷机进行了结构设计和理论计算，并着重对传动机构做了详细的分析设计。

关键词：翻卷机、辊道、结构设计、理论计算AbstractThe machine is a device designed for hot rolled strip steel plant, although it is not important as rolling mill, but it is also essential . Its role is to transport the coil from the crimping machine to collection which greatly reduced the manual labor. I use a pneumatic and buffer device as a auxiliary power of rolled machine in this design. The transport roller are used as a secondary structure in rolled machine structural design. This machine has a simple structure ,moderate size ,low cost advantages and it is easilytofix up. Rolled machine structural design and calculation are mainly content in this design,this designe focus on the detailed analysis of transmission structural.Keywords: rolled machine, roller, structural design, calculation前言时光飞逝，转眼已是毕业设计时间，这是大学时光结束的标志，也是对大学四年最好的诠释。

西安建筑科技大学本科毕业设计（论文）题目年产240万吨1580mm热连轧带钢车间工艺设计学生姓名柳旭辉学号 4院（系）冶金工程学院专业材料成型及控制工程指导教师陈小林时间2017年6月10日设计总说明板带钢是钢铁产品的主要品种之一，广泛应用于工业，农业，交通运输和建筑业。

近年来，世界各国都在注重研制和使用新技术和新设备来生产板带钢，例如采用超快速冷却技术生产双相钢。

本设计是年产240万吨1580mm热轧带钢车间工艺设计。

产品规格为：（～）× (850～1500)mm，所用钢种为：低碳钢，低合金钢。

论文主要内容包括：典型产品的选择和原料的选择，主要设备和辅助设备的选择，生产工艺的制定，典型产品的计算，并对主要设备（轧辊和电机）的计和规划。

本设计达到了预期要求，实际产量为260万吨。

关键词：热连轧，带钢，工艺计算，典型产品，设备Design DescriptionStrip is one of steel and iron products. It plays an important role in the industry，agriculture，transportation and construction. In recent years, many new technologies and equipments, such as ultra-fast cooling are developed toproduce the duplex steel in the various countries.This design is the annual output of million tons of sheet strip workshop process design. Its product specifications range from ～×（850～1550）mm , which uses steels of carbon steel,low alloy steel.The thesis mainly includes the selection of tppical production and raw material ，the selection of subsidiary equipments and main equipments, formulation of production technology，technology calculation of the typical products，and check the capacity of main equipments (including rolling mills and the electric motors). Setting about the products design it plans exactly the main economic index of the workshop and its arrangement，environmentproduction and so on.The design achieves the desired requirements with the annual output of million tons.Key Words:hot rolling, srip, technology calculate, typical product, equipment.目录1文献综述 ...................................................................................................... 错误!未定义书签。

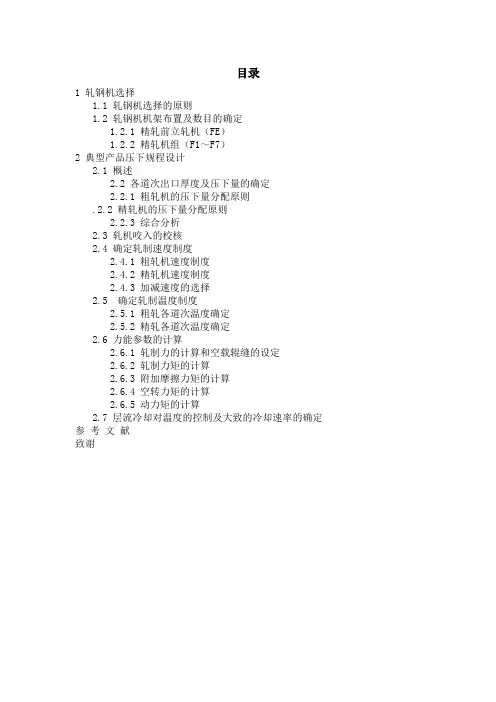

1 轧钢机选择1.1 轧钢机选择的原则1.2 轧钢机机架布置及数目的确定1.2.1 精轧前立轧机（FE）1.2.2 精轧机组（F1～F7）2 典型产品压下规程设计2.1 概述2.2 各道次出口厚度及压下量的确定2.2.1 粗轧机的压下量分配原则.2.2 精轧机的压下量分配原则2.2.3 综合分析2.3 轧机咬入的校核2.4 确定轧制速度制度2.4.1 粗轧机速度制度2.4.2 精轧机速度制度2.4.3 加减速度的选择2.5 确定轧制温度制度2.5.1 粗轧各道次温度确定2.5.2 精轧各道次温度确定2.6 力能参数的计算2.6.1 轧制力的计算和空载辊缝的设定2.6.2 轧制力矩的计算2.6.3 附加摩擦力矩的计算2.6.4 空转力矩的计算2.6.5 动力矩的计算2.7 层流冷却对温度的控制及大致的冷却速率的确定参考文献致谢板带钢是钢铁产品的主要品种之一，广泛应用于工业，农业，交通运输和建筑业。

宽带钢在我国国民经济中的发展中需求量很大。

世界各国近年来都在注重研制和使用连铸连轧等新技术和新设备来生产板带钢。

本设计是年产300万吨的热轧板带钢车间工艺设计。

产品规格为：（2.0～10.0）×（700～1600）mm。

所用钢种为：普碳钢、合金结构钢、不锈钢（约含25%）。

论文主要内容包括：轧制机的选择，典型产品工艺计算。

关键词：轧钢机，典型产品，轧制力，各道次温度，轧制速度，力矩计算。

1 轧钢机选择1.1 轧钢机选择的原则轧钢机是完成金属轧制变形的主要设备，是代表车间生产技术水平、区别于其它车间类型的关键。

因此，轧钢车间选择的是否合理对车间生产具有非常重要的作用。

轧钢机选择的主要依据是：车间生产的钢材的钢种，成品品种和规格，生产规模的大小以及由此而确定的产品生产工艺过程。

对轧钢车间工艺设计而言，轧钢机选择的内容是：确定轧机的结构型式，确定其主要参数，选用轧机机架数即布置形式。

在选择轧钢机时，一般要注意，考虑下列原则：（1）在满足产品方案的前提下，使轧机组成合理，布置紧凑；（2）有较高的生产率和设备利用系数；（3）保证获得良好的产品，并考虑到生产新产品的可能；（4）有利于轧机的机械化，自动化的实现，有助于工人的劳动条件改善；（5）轧机结构型式先进合理，制造容易，操作简单，维修方便；（6）备品备件更换容易，并利于实现备品备件的标准化；（7）有良好的综合经济技术指标。

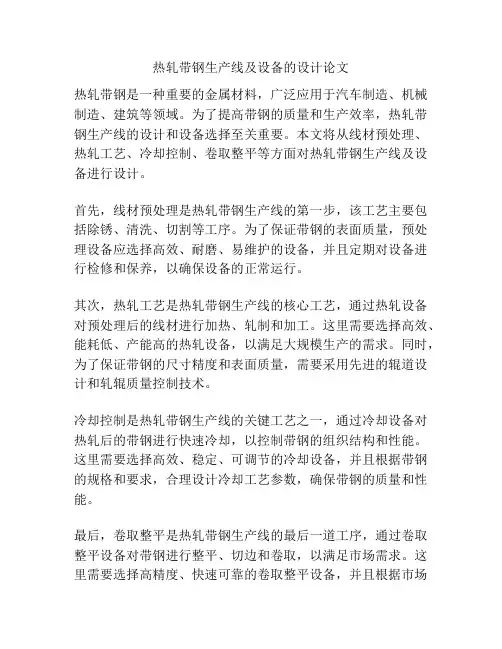

热轧带钢生产线及设备的设计论文热轧带钢是一种重要的金属材料，广泛应用于汽车制造、机械制造、建筑等领域。

为了提高带钢的质量和生产效率，热轧带钢生产线的设计和设备选择至关重要。

本文将从线材预处理、热轧工艺、冷却控制、卷取整平等方面对热轧带钢生产线及设备进行设计。

首先，线材预处理是热轧带钢生产线的第一步，该工艺主要包括除锈、清洗、切割等工序。

为了保证带钢的表面质量，预处理设备应选择高效、耐磨、易维护的设备，并且定期对设备进行检修和保养，以确保设备的正常运行。

其次，热轧工艺是热轧带钢生产线的核心工艺，通过热轧设备对预处理后的线材进行加热、轧制和加工。

这里需要选择高效、能耗低、产能高的热轧设备，以满足大规模生产的需求。

同时，为了保证带钢的尺寸精度和表面质量，需要采用先进的辊道设计和轧辊质量控制技术。

冷却控制是热轧带钢生产线的关键工艺之一，通过冷却设备对热轧后的带钢进行快速冷却，以控制带钢的组织结构和性能。

这里需要选择高效、稳定、可调节的冷却设备，并且根据带钢的规格和要求，合理设计冷却工艺参数，确保带钢的质量和性能。

最后，卷取整平是热轧带钢生产线的最后一道工序，通过卷取整平设备对带钢进行整平、切边和卷取，以满足市场需求。

这里需要选择高精度、快速可靠的卷取整平设备，并且根据市场需求和产品规格，合理设计设备工艺参数，确保产品的尺寸精度和表面质量。

综上所述，热轧带钢生产线及设备的设计需要充分考虑线材预处理、热轧工艺、冷却控制、卷取整平等因素，选择合适的设备和工艺参数，以保障带钢的质量和生产效率。

希望本文的研究能够对热轧带钢生产线的设计和设备选择提供一定的指导和参考。

热轧带钢生产线及设备的设计需要综合考虑多个因素，包括原材料质量、生产工艺、设备性能和工艺参数等。

在原材料的选择上，需要考虑钢种的适用性、含碳量和成分均匀性，以确保带钢的机械性能和化学成分符合要求。

在生产工艺方面，需要根据原材料的性能和要求，合理设计热轧工艺、冷却控制和整平工艺，以保证带钢的尺寸精度和表面质量。

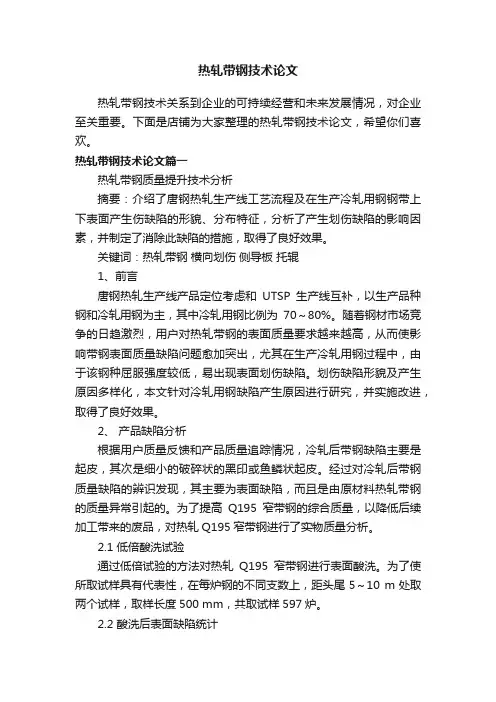

热轧带钢技术论文热轧带钢技术关系到企业的可持续经营和未来发展情况，对企业至关重要。

下面是店铺为大家整理的热轧带钢技术论文，希望你们喜欢。

热轧带钢技术论文篇一热轧带钢质量提升技术分析摘要：介绍了唐钢热轧生产线工艺流程及在生产冷轧用钢钢带上下表面产生伤缺陷的形貌、分布特征，分析了产生划伤缺陷的影响因素，并制定了消除此缺陷的措施，取得了良好效果。

关键词：热轧带钢横向划伤侧导板托辊1、前言唐钢热轧生产线产品定位考虑和UTSP生产线互补，以生产品种钢和冷轧用钢为主，其中冷轧用钢比例为70～80%。

随着钢材市场竞争的日趋激烈，用户对热轧带钢的表面质量要求越来越高，从而使影响带钢表面质量缺陷问题愈加突出，尤其在生产冷轧用钢过程中，由于该钢种屈服强度较低，易出现表面划伤缺陷。

划伤缺陷形貌及产生原因多样化，本文针对冷轧用钢缺陷产生原因进行研究，并实施改进，取得了良好效果。

2、产品缺陷分析根据用户质量反馈和产品质量追踪情况，冷轧后带钢缺陷主要是起皮，其次是细小的破碎状的黑印或鱼鳞状起皮。

经过对冷轧后带钢质量缺陷的辨识发现，其主要为表面缺陷，而且是由原材料热轧带钢的质量异常引起的。

为了提高Q195窄带钢的综合质量，以降低后续加工带来的废品，对热轧Q195窄带钢进行了实物质量分析。

2.1 低倍酸洗试验通过低倍试验的方法对热轧Q195窄带钢进行表面酸洗。

为了使所取试样具有代表性，在每炉钢的不同支数上，距头尾5～10 m处取两个试样，取样长度500 mm，共取试样597炉。

2.2 酸洗后表面缺陷统计597炉酸洗试样中，有问题的炉次为94炉，占总炉数的15.75%。

缺陷种类主要有氧化铁皮凹坑、结疤、麻点，统计情况见表1。

为了辨识统计缺陷对后续冷轧带钢质量的影响，以统计的3种缺陷为主，选取了部分窄带钢，进行模拟冷轧生产的验证试验。

在试验前要求带钢表面酸洗充分，结果见表2。

表2显示，结疤缺陷在后续轧制过程中不能够消除，是致命缺陷;麻点仅有1支完好，也是致命缺陷。

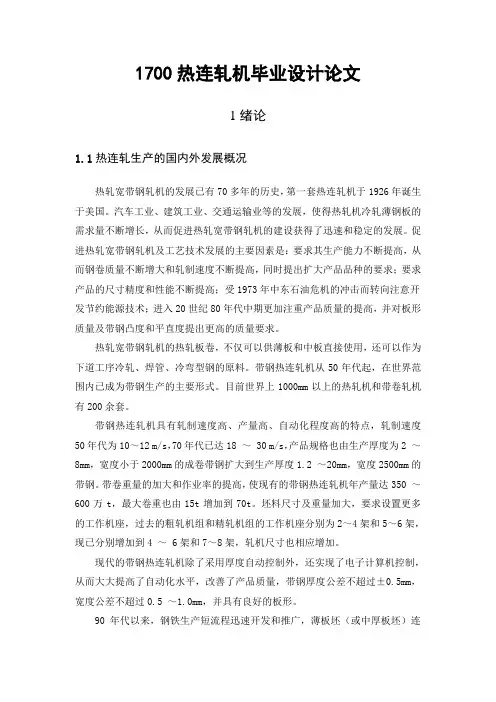

1700热连轧机毕业设计论文1绪论1.1热连轧生产的国内外发展概况热轧宽带钢轧机的发展已有70多年的历史，第一套热连轧机于1926年诞生于美国。

汽车工业、建筑工业、交通运输业等的发展，使得热轧机冷轧薄钢板的需求量不断增长，从而促进热轧宽带钢轧机的建设获得了迅速和稳定的发展。

促进热轧宽带钢轧机及工艺技术发展的主要因素是：要求其生产能力不断提高，从而钢卷质量不断增大和轧制速度不断提高，同时提出扩大产品品种的要求；要求产品的尺寸精度和性能不断提高；受1973年中东石油危机的冲击而转向注意开发节约能源技术；进入20世纪80年代中期更加注重产品质量的提高，并对板形质量及带钢凸度和平直度提出更高的质量要求。

热轧宽带钢轧机的热轧板卷，不仅可以供薄板和中板直接使用，还可以作为下道工序冷轧、焊管、冷弯型钢的原料。

带钢热连轧机从50年代起，在世界范围内已成为带钢生产的主要形式。

目前世界上1000mm以上的热轧机和带卷轧机有200余套。

带钢热连轧机具有轧制速度高、产量高、自动化程度高的特点，轧制速度50年代为10～12 m/s，70年代已达18 ～ 30 m/s，产品规格也由生产厚度为2 ～8mm，宽度小于2000mm的成卷带钢扩大到生产厚度1.2 ～20mm，宽度2500mm的带钢。

带卷重量的加大和作业率的提高，使现有的带钢热连轧机年产量达350 ～600万t，最大卷重也由15t增加到70t。

坯料尺寸及重量加大，要求设置更多的工作机座，过去的粗轧机组和精轧机组的工作机座分别为2～4架和5～6架，现已分别增加到4 ～ 6架和7～8架，轧机尺寸也相应增加。

现代的带钢热连轧机除了采用厚度自动控制外，还实现了电子计算机控制，从而大大提高了自动化水平，改善了产品质量，带钢厚度公差不超过±0.5mm，宽度公差不超过0.5 ～1.0mm，并具有良好的板形。

90年代以来，钢铁生产短流程迅速开发和推广，薄板坯（或中厚板坯）连铸连轧工艺的出现，正在改变着传统的热连轧机市场。

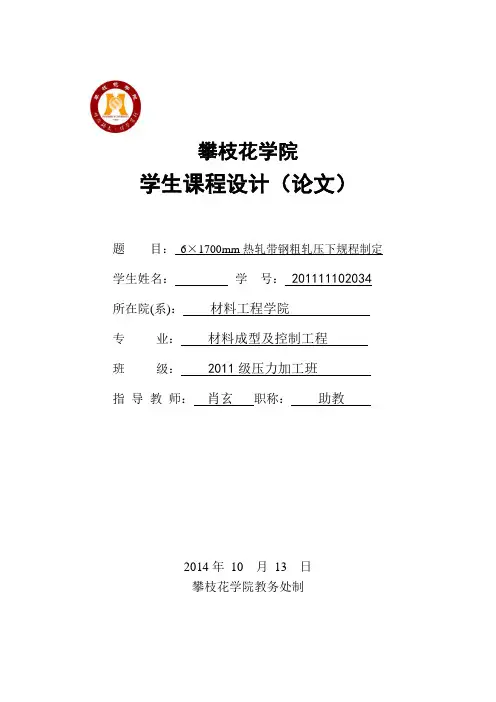

攀枝花学院学生课程设计（论文）题目：6×1700mm热轧带钢粗轧压下规程制定学生姓名：学号： 201111102034 所在院(系)：材料工程学院专业：材料成型及控制工程班级： 2011级压力加工班指导教师：肖玄职称：助教2014年10 月13 日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书课程设计（论文）指导教师成绩评定表摘要板带钢是钢铁产品的主要产品之一，广泛应用于工业、农业、建筑业以及交通运输业。

热轧板带钢在国名经济发展中起到巨大的推动作用。

热轧板带生产一直是轧制行业中高新技术应用最为集中、人为最为关注的领域。

本次设计的是中板坯连铸连轧生产线的粗轧压下规程。

本次设计介绍了热轧板带钢的粗轧压下规程，主要设备参数，以中板坯连铸连轧生产线来设计选择坏料，制定粗轧压下规程，制定速度制度、温度制度，最后对轧机的咬入角和轧辊的强度进行校核。

关键词：热轧带钢，中板坯连铸连轧，温度制度，速度制度，轧辊强度ABSTRACTPlate band steel is one of the main products of steel products, which is widely used in industry, agriculture, construction and transportation industry. Hot-rolled strip steel plays a huge role in national economic development. Hot-rolled strip production has been being the field of the application of high technology which is the most concentrated and of most concern in the rolling industry. The design of the rolling schedule of rough rolling of slab continuous casting and rolling production line has been made. This design introduces the roughing press rules of hot-rolled strip steel, main equipment parameters, the choices of bad material of slab continuous casting and rolling production line, develops speed system and temperature system, and checks the bite angle of rolling mill and the strength of the roller.Key words hot-rolled strip steel, slab continuous casting and rolling production line, speed system, temperature system, the strength of the roller目录摘要 (I)ABSTRACT (II)1热轧板带钢概述 (1)1.1热轧板带钢概述 (1)1.2热轧板带钢生产的工艺流程 (1)1.3热轧板带钢生产的生产设备 (1)2典型产品轧制工艺制定 (3)2.1压下规程设计 (3)2.1.1坏料尺寸 (3)2.1.2粗轧机组压下量的分配 (3)2.1.3校核咬入能力 (3)2.1.4确定速度制度 (4)2.1.5确定轧制温度 (6)2.1.6轧制压力的计算 (7)2.1.7传动力距的计算 (8)3 轧辊强度校核与电机能力验算 (10)3.1轧辊的强度校核 (10)3.1.1支承辊弯曲强度校核 (10)3.1.2工作辊的扭转强度校核 (12)3.1.3工作辊与支承辊之间的接触应力 (13)3.2电机的校核 (14)3.2.1 静负荷图 (14)3.2.2主电动机的功率计算 (15)4结束语 (17)参考文献 (18)1 热轧板带钢概述1.1热轧板带钢概述国名经济建设与发展中的大量使用的金属材料中钢铁材料占很大比例，例如2005年世界钢产量约为11亿吨。

年产200万吨1700热轧带钢车间工艺设计毕业论文第1章文献综述1.1 建厂依据自2011年5月底以来，国际大宗商品期货价格大幅下跌，其中有关投资设厂所需的原材料，如钢铁，水泥，石油等的价格下降也十分明显。

在这样的背景下，建厂成本将显著下降。

但从长远来看，我国的钢铁产能已经明显过剩，再加上以铁矿石为首的原料价格的定价权被主要的几个铁矿石生产企业所掌握，大大压缩了我国钢铁企业的利润空间。

同时根据我国的经济政策，尤其是关于产业结构调整的相关文件，新建钢铁厂的审批难度将会有所加大。

总的来说，随着我国汽车、家电、集装箱、输油(汽)管线、船舶制造等行业的迅猛发展，各类板材仍有较大的市场前景。

与薄板坯连铸连轧相比，常规热连轧有其自身的优势。

薄板坯连铸连轧技术晶粒较细，加上轧制的大压下，使产品硬度很高，不能按要求向冷轧供应强度低于240MPa的软带钢。

1.2 产品大纲产品大纲是进行车间设计的主要依据，不同规格、不同品种、不同质量决定不同的生产工艺和设备选择水平，即确定轧机形式和组成以及其他各项设备与水平。

因而产品大纲是车间今后组织生产的依据，产品方案一旦确定，不但规定了车间的类型，同时也规定了车间生产品种的方向，产品大纲的主要容包括：A、车间生产的钢种和生产的规模；B、各类产品的品种和规格；C、各类产品的数量和其在总产量中所占的比例等。

所以编制产品方案时应注意以下问题：1. 满足国民经济发展对产品的需要，根据市场信息解决某些短缺产品的供应和优先保证国民经济重要部门对钢材的需要。

2. 考虑各类产品的平衡，尤其是地区之间产品的平衡，要正确处理长远与当前，局部与整体的关系，做到供求适应，品种平衡，产销对路，布局合理。

3. 考虑轧机的生产能力的充分利用和建厂地区产品的合理分工。

4. 考虑建厂地区资源的供应条件，物资和材料运输的情况。

5. 要适应当前对外开放，对搞活的经济形式需要，要使设计车间工艺与设备达到产品结构和产品标准的现代化，与国际标准接轨，为走向国际市场做好准备。

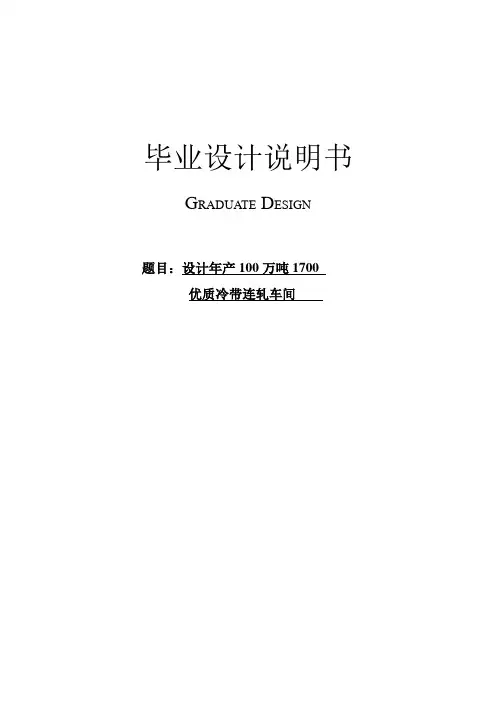

毕业设计说明书G RADUATE D ESIGN题目：设计年产100万吨1700优质冷带连轧车间摘要根据任务书要求，设计年产100万吨冷轧带钢车间设计。

按照车间设计的步骤，主要完成建厂经济依据论述、产品大纲制定、轧机比较及布置选择、压下分配、轧制规程计算、轧制图表、年产量计算、轧制力计算、轧辊强度校核、电机发热校核、凸度规程计算，原始轧辊辊型设定、辅助设备的选择及金属平衡、燃料消耗计算。

设计中参阅了国内外有关轧机的先进工艺、轧机的装备、技术及一些辅助设备的论述，特别参考了唐钢冷轧薄板厂生产线参数和现场数据，使本设计车间达到工艺合理、设备先进、为以后生产优质平直深冲汽车板创造条件。

本设计车间能生产的带钢品种多，规格齐全。

产品规格为0.2～2.5mm冷轧板，典型产品为0.4mm彩涂基板。

设计附有车间平面图。

关键词：1700冷轧；车间设计；CVC轧机:；HC轧机ABSTRACTAccording to the task requirements, I designed this cold-rolling workshop for an annual output of 1 million tons.Steps in accordance with the workshop design,I mainly complete the building of economy, the product outline of the development, comparison and mill layout options, press distribution, the calculation of order rolling, rolling chart, annual terms, the calculation of rolling force and roll strength , the electrical heat check, crown of order, the original roll-type settings, the choice of auxiliary equipment and the calculation of fuel consumption.Refer to the design of domestic and foreign advanced technology of the rolling mill, rolling mill equipment, technology and some discussion of auxiliary equipment, especially reference to the Tangshan Iron and Steel cold-rolled sheet production line parameters ,making the design process to achieve a reasonable workshop, advanced equipment, and making rooms for creating automobile panels. The steel plant can produce more complete specifications.The product specifications range 0.2 to2.5mm.There is a picture of the plan following the design workshop.Key words: 1700cold-rolling; workshop design; CVC rolling mill；HC rolling mill目录摘要 (2)ABSTRACT (2)引言 (4)文献综述 (5)1 建厂依据和产品大纲 (6)1.1 建厂依据 (6)1.2 制定产品大纲 (6)2 轧钢机类型和布置形式比较选择 (7)2.1连轧机形式选择 (8)2.2轧机的选择： (8)3 压下规程设计 (12)3.1 确定压下规程 (12)3.2 确定轧机速度制度 (15)3.2.1轧制速度的确定 (15)3.2.2轧辊转速的确定 (15)3.2.3加速度的选择 (16)4 力能参数的计算及空载辊缝的设定 (16)4.1轧制压力的计算 (16)4.2轧制力矩的确定 (21)4.2.1轧制力矩的确定 (21)4.2.2摩擦力矩的确定 (21)4.2.3空转力矩的确定 (22)5 电机能力验算 (23)6轧辊强度校核 (25)6.1 综述 (25)6.2 确定工作辊和支撑辊的各个重要尺寸 (26)6.3轧辊强度的校核 (28)7年产量的计算 (31)7.1 轧机小时产量 (31)7.2 轧机平均小时产量 (33)7.3 轧机年产量的计算 (34)8 辊型设计 (34)8.1 辊型设计概述 (34)8.2 轧辊辊型设计 (35)8.3 凸度计算 (37)9金属及其它消耗 (39)9.1 金属消耗 (39)9.2 其它消耗 (39)10 辅助设备的选择 (41)10.1 开卷机 (41)10.2 连续酸洗机组 (41)10.2.1 酸洗机组选型 (41)10.2.2 酸洗液的选取 (41)10.3卷取机 (42)10.4单机架平整机 (44)10.5飞剪10.5.1飞剪的基本要求 (44)10.5.2剪的基本形式 (44)10.5.3飞剪的选择 (44)10.6剪切机 (44)10.6.1剪切机的基本形式 (45)10.6.2 剪切机的选择 (45)10.7 张力矫正机 (45)10.7.1 张力矫正机的类型 (46)10.7.2.连续张力矫正机 (46)10.7.3.连续拉弯矫正机 (46)10.8 运输机 (46)10.8.1.横向运输机 (46)10.8.2链式运输机 (47)10.8.3步进梁运输机 (47)10.8.4钢卷运输车 (47)10.9退火炉 (47)10.10 彩涂生产线 (48)11 车间平面布置 (50)11.1 概述 (50)11.2 车间的布置形式 (51)11.3 冷轧板带生产车间组成 (51)12.4 设备间距的确定 (51)参考文献 (51)致谢 (51)引言冷轧是在常温下，对合适的热轧退火带卷进行带张力的轧制压下过程。

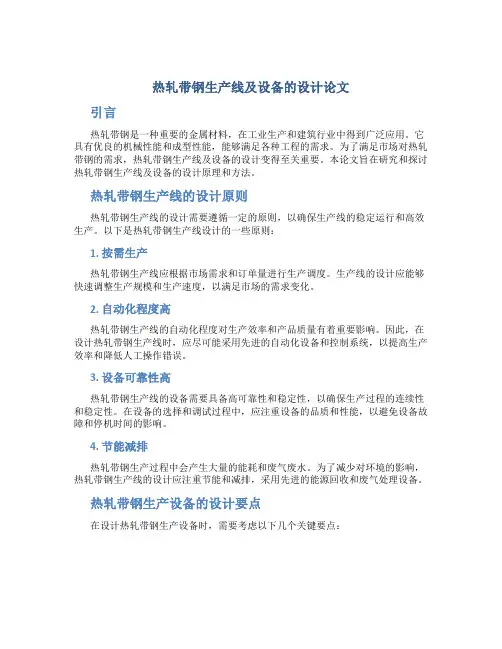

热轧带钢生产线及设备的设计论文引言热轧带钢是一种重要的金属材料，在工业生产和建筑行业中得到广泛应用。

它具有优良的机械性能和成型性能，能够满足各种工程的需求。

为了满足市场对热轧带钢的需求，热轧带钢生产线及设备的设计变得至关重要。

本论文旨在研究和探讨热轧带钢生产线及设备的设计原理和方法。

热轧带钢生产线的设计原则热轧带钢生产线的设计需要遵循一定的原则，以确保生产线的稳定运行和高效生产。

以下是热轧带钢生产线设计的一些原则：1. 按需生产热轧带钢生产线应根据市场需求和订单量进行生产调度。

生产线的设计应能够快速调整生产规模和生产速度，以满足市场的需求变化。

2. 自动化程度高热轧带钢生产线的自动化程度对生产效率和产品质量有着重要影响。

因此，在设计热轧带钢生产线时，应尽可能采用先进的自动化设备和控制系统，以提高生产效率和降低人工操作错误。

3. 设备可靠性高热轧带钢生产线的设备需要具备高可靠性和稳定性，以确保生产过程的连续性和稳定性。

在设备的选择和调试过程中，应注重设备的品质和性能，以避免设备故障和停机时间的影响。

4. 节能减排热轧带钢生产过程中会产生大量的能耗和废气废水。

为了减少对环境的影响，热轧带钢生产线的设计应注重节能和减排，采用先进的能源回收和废气处理设备。

热轧带钢生产设备的设计要点在设计热轧带钢生产设备时，需要考虑以下几个关键要点：1. 轧机的选择轧机是热轧带钢生产线中最核心的设备，对产品的质量和尺寸精度有着重要影响。

在选择轧机时，应考虑轧机的型号、参数和性能指标，以确保其能够满足生产线的需求。

2. 辊道系统的设计辊道系统是热轧带钢生产线中用于输送钢坯和成品钢带的重要设备。

辊道系统的设计应考虑到输送带钢的平稳性、减小辊道磨损和节约能源。

设计时应合理布局辊道，采用合适的辊道材料，并考虑辊道的维护和保养。

3. 冷却系统的设计热轧带钢在轧机上经过高温轧制后需要进行快速冷却，以提高产品的硬度和强度。

冷却系统的设计应能够提供适当的冷却速度和冷却剂，以满足产品的冷却要求。

热轧带钢生产线及设备的设计论文摘要本文介绍了热轧带钢生产线及设备的设计，从生产线的整体设计、设备的选择和布局、生产工艺参数等方面进行了详细阐述。

通过对相关技术的分析和研究，提出了具有可行性和优势的方案，可以为热轧带钢生产线的设计和设备选型提供参考。

引言热轧带钢生产线是现代钢铁工业中的重要设备之一，主要用于将钢坯进行加热和连续轧制，生产出各种规格的带钢。

它在钢铁生产过程中起着至关重要的作用，直接影响到带钢的质量和生产效率。

随着钢铁工业的快速发展，热轧带钢生产线的设计和设备选型变得越来越重要。

一个合理的设计方案和优质的设备可以大大提高生产线的效率和质量，降低能源消耗和生产成本。

因此，对热轧带钢生产线及设备的设计进行深入的研究和分析是十分必要的。

生产线整体设计线型选择热轧带钢生产线的线型选择是整个设计过程中的一个重要环节。

常见的线型有单机式、连浇式、半连铸连轧式等。

根据生产要求、设备情况和经济效益等因素，选择适合的线型对于提高生产效率和降低成本有重要意义。

设备布局热轧带钢生产线中涉及到多台设备的布局，如加热炉、轧机、冷却装置等。

合理的设备布局可以使设备之间的工作协调和高效，减少物料、人员和时间的浪费。

在设计中需要考虑设备之间的空间分配、物料流动路线、紧凑程度等因素。

自动化控制系统现代热轧带钢生产线通常采用自动化控制系统，以提高生产效率和质量，并降低人力资源的投入。

该系统可以监测和控制生产线中各个设备的运行状态和工艺参数，实现自动调整和优化。

在设计中需要选用合适的控制设备和软件，并编写相应的程序。

设备选择和布局加热设备热轧带钢生产线中的加热设备主要用于对钢坯进行加热，提高其可塑性和轧制温度。

常见的加热设备有电阻加热炉、感应加热炉和火焰加热炉等。

在选择时需考虑能源消耗、加热速率和加热均匀性等因素。

轧机轧机是热轧带钢生产线中最关键的设备之一，其合理选型和布局对整个生产线的性能和质量有很大影响。

根据产品规格、生产能力和轧制工艺要求等因素，选用适当类型和数量的轧机，并对其布局和调整进行优化。

鞍钢1700mm带钢热轧生产线基础自动化控制系统李龙珍(鞍钢设计研究院) 摘要　主要介绍了鞍钢1700mm带钢热轧生产线的设备技术参数及其基础自动化系统,着重说明该带钢热轧生产线的特殊性和完成其控制功能的基础自动化系统的硬件、软件功能及特点。

关键词　带钢　热轧　基础自动化　控制系统Basic A utom ati on Con tro l Syste m of A ISC1700mm Ho t Ro lledStri p Steel P roducti on L ineL iL ongzhen(A ISC D esign and R esearch In stitute) Abstract　T he s pecial techo l ogical p rocess and its autom ati on syste m of A ISC1700mm ho t stri p m ill are in troduced in the paper.T he features of the hardw are and s oftw are of the basic autom ati on syste m and their functi on s are discussed.Key W ords　steel stri p　ho t ro lling　basic autom ati on　con tro l syste m 鞍钢1700mm带钢热轧生产线是1700连铸连轧短流程生产线的后部工序,鞍钢1700连铸连轧工程是继1780热轧工程之后建成的又一条现代化生产线,这条热轧生产线完全是由国内设计制造、软件设计、开发、调试的,具有自主知识产权的生产线。

因带钢热连轧生产的高效率、高经济性,使其在轧钢生产中发展最迅速,而且也是在冶金领域中各种新技术应用最多的一个领域。

事实上,带钢热连轧机的工艺水平、设备水平及控制水平代表了冶金工业发展的水平。

1700热轧带钢⽣产线及设备的毕业设计论⽂.docx板带材⽣产技术⽔平不仅是冶⾦⼯业⽣产发展⽔平的重要标志，也反映了⼀个国家⼯业与科学技术发展的⽔平。

建设现代化的热轧宽带钢轧机要满⾜现代⼯业对热轧板品种质量的要求。

最终产品的质量取决于连铸坯的质量，传统厚度的板坯连铸⼯艺明显优于薄板坯连铸⼯艺。

薄板坯连铸连轧更适于⽣产中低档板材品种，在薄规格产品⽣产⽅⾯具有明显优势。

为了满⾜⾼质量和⾼性能板材要求，采⽤厚板坯常规连轧⽣产⽅式更合理。

基于这些考虑，本次设计结合唐钢1700mm、本钢1700mm、宝钢1580mm、鞍钢1780mm 热轧⽣产线设计了200万吨的1700mm常规热连轧⽣产线。

在此设计中详细地介绍了加热、粗轧、热卷取、精轧、冷却、卷取等⼀系列过程。

其中精轧机选⽤六架⼤断⾯牌坊和⾼吨位轧制⼒轧机,采⽤ HC轧机、CVC轧机、⼯作辊正弯辊（WRB）技术和厚度⾃动控制（AGC）等技术来控制板型和厚度。

另外，为提⾼轧件温度，减少头尾温差，在精轧前采⽤⽆芯轴隔热屏热卷箱。

设计中涉及的技术参数⼤部分取⾃现场的经验数值，⽤到的部分公式也是来⾃于实际的经验公式。

关键词: 常规热连轧；热卷箱；层流冷却；厚度⾃动控制引⾔板带产品的技术要求具体体现为产品的标准，包括四个⽅⾯：(1)尺⼨精度⾼。

板带钢⼀般厚度⼩、宽度⼤，厚度的微⼩波动将引起使⽤性能和⾦属消耗的巨⼤变化，板带必须具备⾼精度尺⼨。

(2)⽆板形缺陷。

板带越薄，对板形不均的敏感性越⼤。

(3)保证表⾯质量。

板带表⾯不得有⽓泡、结疤、拉裂、刮伤、折叠、裂缝、夹杂和氧化铁⽪压⼊。

(4)具备优良性能。

板带钢的性能要求主要包括机械性能、⼯艺性能和某些钢板的特殊物理或化学性能。

⽬前传统热轧宽带钢轧机采⽤的特⾊技术有：(1)连铸坯热装和直接热装。

该技术要求炼钢和连铸机稳定⽣产⽆缺陷板坯；热轧车间最好和连铸机直接连接，以缩短传送时间；在输送辊道上加设保温罩及在板坯库中设保温坑；板坯库中要具有相应的热防护措施。

毕业设计论文1700热轧带钢生产线及设备的设计板带材生产技术水平不仅是冶金工业生产发展水平的重要标志，也反映了一个国家工业与科学技术发展的水平。

建设现代化的热轧宽带钢轧机要满足现代工业对热轧板品种质量的要求。

最终产品的质量取决于连铸坯的质量，传统厚度的板坯连铸工艺明显优于薄板坯连铸工艺。

薄板坯连铸连轧更适于生产中低档板材品种，在薄规格产品生产方面具有明显优势。

为了满足高质量和高性能板材要求，采用厚板坯常规连轧生产方式更合理。

基于这些考虑，本次设计结合唐钢1700mm、本钢1700mm、宝钢1580mm、鞍钢1780mm 热轧生产线设计了200万吨的1700mm常规热连轧生产线。

在此设计中详细地介绍了加热、粗轧、热卷取、精轧、冷却、卷取等一系列过程。

其中精轧机选用六架大断面牌坊和高吨位轧制力轧机,采用 HC轧机、CVC轧机、工作辊正弯辊（WRB）技术和厚度自动控制（AGC）等技术来控制板型和厚度。

另外，为提高轧件温度，减少头尾温差，在精轧前采用无芯轴隔热屏热卷箱。

设计中涉及的技术参数大部分取自现场的经验数值，用到的部分公式也是来自于实际的经验公式。

关键词: 常规热连轧；热卷箱；层流冷却；厚度自动控制引言板带产品的技术要求具体体现为产品的标准，包括四个方面：(1)尺寸精度高。

板带钢一般厚度小、宽度大，厚度的微小波动将引起使用性能和金属消耗的巨大变化，板带必须具备高精度尺寸。

(2)无板形缺陷。

板带越薄，对板形不均的敏感性越大。

(3)保证表面质量。

板带表面不得有气泡、结疤、拉裂、刮伤、折叠、裂缝、夹杂和氧化铁皮压入。

(4)具备优良性能。

板带钢的性能要求主要包括机械性能、工艺性能和某些钢板的特殊物理或化学性能。

目前传统热轧宽带钢轧机采用的特色技术有：(1)连铸坯热装和直接热装。

该技术要求炼钢和连铸机稳定生产无缺陷板坯；热轧车间最好和连铸机直接连接，以缩短传送时间；在输送辊道上加设保温罩及在板坯库中设保温坑；板坯库中要具有相应的热防护措施。

本科毕业设计题目：年产400万吨热连轧带钢车间工艺设计摘要本说明书描述的是年产量400万吨的高精度热连轧轧板带车间设计。

指定产品为深冲用热轧板带钢，规格是5.0*1250*L。

本设计首先介绍了热连轧带钢生产技术的现状和深冲用热轧卷的工艺标准、用途等。

设计以提高生产效率、降低生产成本、减轻劳动强度、提高产品质量及综合经济效益为设计原则。

利用现有技术资料，确定了车间工艺设计的产品方案、工艺流程和计算机控制系统，并对主要设备进行选型。

利用相关数学模型对指定产品进行工艺设计，设计内容包括原料选择、变形制度、速度制度、温度制度及辊型制度的确定。

根据设计结果，编制轧制图表，计算生产能力，并对轧辊强度进行验算以及电机能力校核。

计算结果表明，整个车间生产流畅、指定产品工艺计算结果及所有设备强度性能符合要求，实际产量的核算满足设计产量的要求。

关键词：热连轧带钢；车间工艺设计；工艺计算；强度校核AbstractThis is a graduation design specification about hot continual rolling of the sheet and strip steels whose production is 4 million tonsper year . The designated products is deep drawing hot rolling plate and strip steel，it's specification is 5.0*1250*L.This design first introduced the hot strip production technology status and the hot rolled deep drawing process standards, Designed to improve productivity and reduce production costs, reduce labor intensity and improve product quality and overall economic efficiency of the design e of existing technical information, the workshop process to determine the product design program, process and computer control systems, and major equipment e of mathematical models related to the specified product process design, design elements including material selection, deformation system, speed system, temperature system and roller-type system to determine.According to the design results, the preparation of rolling charts, computing capacity, and roll intensity of motor ability of checking and checking.The results show that the workshop production of smooth, calculated and specified product technology strength properties of all equipment to meet the requirements, the actual output of the accounting output to meet the design requirements。

1 综述1.1 热轧板带钢生产状况热轧带钢是重要的钢材品种，对整个钢铁工业的技术进步和经济效益有着重要影响。

发达国家热轧带钢产量约占热轧钢材的50%以上，并在国际市场竞争中居于领先地位。

我国钢铁工业近年来产量增长较快，但高附加值产品的数量和质量较低。

我国一般热轧带钢产品厚度下限是1.8mm，但实际上只生产很少厚度小于2.0mm的热轧带钢，即使窄带钢，产品厚度一般也大于2.5mm。

因此，相当一部分希望使用厚度小于2mm带钢作原料的用户，只得使用冷轧带钢。

如果能开发薄规格的热轧带钢，则可代替相当一部分的冷轧带钢使用，使生产成本大为降低[1]。

1.1.1 热轧宽带钢生产状况国外热轧宽带钢生产的技术进步表现在以下几方面:①热带钢无头轧制技术[2]。

无头轧制技术能稳定生产宽薄带钢及超薄热轧带钢，其宽厚比可由传统热连轧的800∶1提高到1 000∶1，并能应用润滑轧制及强制冷却技术生产具有新材料性能的高新技术产品。

②薄板坯连铸连轧技术。

它主要有紧凑式热带钢生产工艺CSP (Compact Strip Process)、在线热带钢生产工艺ISP (In-Line Strip Production)、灵活式薄板坯轧制工艺FTSR (Flexible Thin Slab Rolling)和连铸直接轧制工艺CONROLL等10余种类型。

德国SMS公司开发的CSP工艺已成功地轧制出厚度为0.8mm的薄带钢产品，并已经广泛应用在家用电器、建筑工业等领域；奥钢联(VAI)开发的CONROLL工艺也成功地生产出厚度0.9mm~1.0mm、表面质量极好的热轧薄带钢，可用作汽车的外露部件；美国至今已经投产的薄板坯连铸连轧生产线达百余条，生产能力5³107t/年[3]。

③铁素体区轧制生产工艺。

它又称相变控制轧制，是由比利时冶金研究中心于1994年开发的一项轧制新技术，当初主要目的就是用薄规格的热轧带钢取代1.0mm~2.0mm厚度范围的冷轧产品。
