建筑电气工程隐蔽大全(已填)

工程名称X机电安装07标段施工单位X集团有限公司分项工程名称电线导管、电缆导管和线槽敷设监理（建设）单位X建设有限公司隐蔽单位站厅层41-65，g-a轴验收日期2014年8月2日隐蔽工程内容名称规格单位数量接头形式和辅助材料镀锌管Φ25米600 套管、丝接、接地线镀锌管Φ32米500 套管、丝接、接地线镀锌管Φ40米100 套管、丝接、接地线简图或说明：1、本部位线管敷设位置正确，管弯曲半径均大于管外径6倍，且无凹扁现象；钢管连接处及外壁已做防绣、防火涂料处理。

2、镀锌管连接用套丝机套扣，丝扣连接牢固、严密。

结论施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术（质量负责人）：（公章）监理工程师：（建设单位项目专业技术负责人）（公章）注：该表适用于配管、穿线、桥架、线槽、敷线、防火封堵等。

编号：工程名称X机电安装07标段施工单位X集团有限公司分项工程名称电线导管、电缆导管和线槽敷设监理（建设）单位X建设有限公司隐蔽单位站厅层41-65，a-w轴验收日期2014年8月3日隐蔽工程内容名称规格单位数量接头形式和辅助材料镀锌管Φ25米600 套管、丝接、接地线镀锌管Φ32米500 套管、丝接、接地线镀锌管Φ40米100 套管、丝接、接地线简图或说明：1、本部位线管敷设位置正确，管弯曲半径均大于管外径6倍，且无凹扁现象；钢管连接处及外壁已做防绣、防火涂料处理。

2、镀锌管连接用套丝机套扣，丝扣连接牢固、严密。

结论施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术（质量负责人）：（公章）监理工程师：（建设单位项目专业技术负责人）（公章）注：该表适用于配管、穿线、桥架、线槽、敷线、防火封堵等。

编号：工程名称X机电安装07标段施工单位X集团有限公司分项工程名称电线导管、电缆导管和线槽敷设监理（建设）单位X建设有限公司隐蔽单位站台层1-62，c-a轴验收日期2014年8月4日隐蔽工程内容名称规格单位数量接头形式和辅助材料镀锌管Φ25米300 套管、丝接、接地线简图或说明：1、本部位线管敷设位置正确，管弯曲半径均大于管外径6倍，且无凹扁现象；钢管连接处及外壁已做防绣、防火涂料处理。

工程名称X机电安装07标段施工单位X集团有限公司分项工程名称电线导管、电缆导管和线槽敷设监理（建设）单位X建设有限公司隐蔽单位站厅层41-65，g-a轴验收日期2014年8月2日隐蔽工程内容名称规格单位数量接头形式和辅助材料镀锌管Φ25米600 套管、丝接、接地线镀锌管Φ32米500 套管、丝接、接地线镀锌管Φ40米100 套管、丝接、接地线简图或说明：1、本部位线管敷设位置正确，管弯曲半径均大于管外径6倍，且无凹扁现象；钢管连接处及外壁已做防绣、防火涂料处理。

2、镀锌管连接用套丝机套扣，丝扣连接牢固、严密。

结论施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术（质量负责人）：（公章）监理工程师：（建设单位项目专业技术负责人）（公章）注：该表适用于配管、穿线、桥架、线槽、敷线、防火封堵等。

编号：工程名称X机电安装07标段施工单位X集团有限公司分项工程名称电线导管、电缆导管和线槽敷设监理（建设）单位X建设有限公司隐蔽单位站厅层41-65，a-w轴验收日期2014年8月3日隐蔽工程内容名称规格单位数量接头形式和辅助材料镀锌管Φ25米600 套管、丝接、接地线镀锌管Φ32米500 套管、丝接、接地线镀锌管Φ40米100 套管、丝接、接地线简图或说明：1、本部位线管敷设位置正确，管弯曲半径均大于管外径6倍，且无凹扁现象；钢管连接处及外壁已做防绣、防火涂料处理。

2、镀锌管连接用套丝机套扣，丝扣连接牢固、严密。

结论施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术（质量负责人）：（公章）监理工程师：（建设单位项目专业技术负责人）（公章）注：该表适用于配管、穿线、桥架、线槽、敷线、防火封堵等。

编号：工程名称X机电安装07标段施工单位X集团有限公司分项工程名称电线导管、电缆导管和线槽敷设监理（建设）单位X建设有限公司隐蔽单位站台层1-62，c-a轴验收日期2014年8月4日隐蔽工程内容名称规格单位数量接头形式和辅助材料镀锌管Φ25米300 套管、丝接、接地线简图或说明：1、本部位线管敷设位置正确，管弯曲半径均大于管外径6倍，且无凹扁现象；钢管连接处及外壁已做防绣、防火涂料处理。

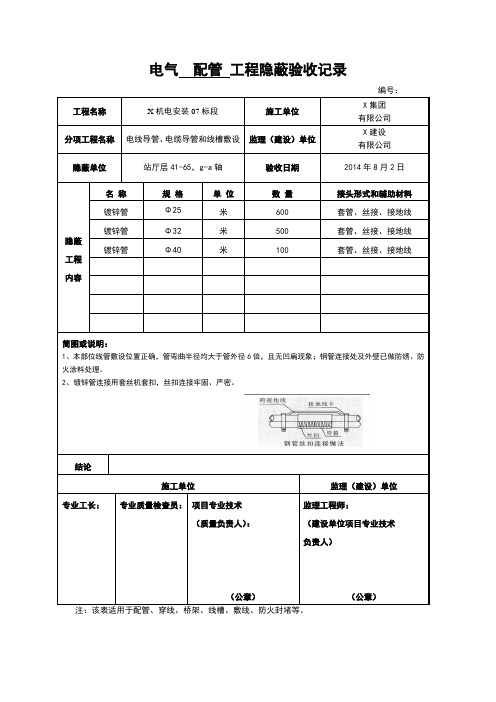

电气配管工程隐蔽验收记录注：该表适用于配管、穿线、桥架、线槽、敷线、防火封堵等。

号：工程名称X机电安装07标段施工单位X集团有限公司分项工程名称电线导管、电缆导管和线槽敷设监理（建设）单位X建设有限公司隐蔽单位站厅层41-65，g-a轴验收日期2014年8月2日隐蔽工程内容名称规格单位数量接头形式和辅助材料镀锌管①25米600套管、丝接、接地线镀锌管①32米500套管、丝接、接地线镀锌管①40米100套管、丝接、接地线简图或说明：1、本部位线管敷设位置正确，管弯曲半径均大于管外径火涂料处理。

2、镀锌管连接用套丝机套扣，丝扣连接牢固、严密。

结论专业工长: 专业质量检查员: 项目专业技术监理工程师:（质量负责人）：（建设单位项目专业技术负责人）（公章）（公章）施工单位监理（建设）单位号：注：该表适用于配管、穿线、桥架、线槽、敷线、防火封堵等。

工程名称X 机电安装 07标段施工单位X 集团 有限公司分项工程名称电线导管、电缆导管和线槽敷设 监理（建设）单位X 建设 有限公司隐蔽单位站厅层41-65 ,a-w 轴验收日期 2014年8月3日名称规格单位 数量接头形式和辅助材料 隐 镀锌管 ①25 米 600 套管、丝接、接地线 蔽 镀锌管 ①32 米 500 套管、丝接、接地线 工镀锌管①40米100套管、丝接、接地线程内容1本部位线管敷设位置正确，管弯曲半径均大于管外径 及外壁已做防绣、防火涂料处理。

2、镀锌管连接用套丝机套扣，丝扣连接牢固、严密0 QCi時接地线I-6倍，且无凹扁现象；钢管连接处 专业工长:专业质量检查员:项目专业技术 监理工程师:（质量负责人）：（建设单位项目专业技术 负责人）（公章）（公章）钢管丝扣连按牌法结论施工单位监理（建设）单位号：注：该表适用于配管、穿线、桥架、线槽、敷线、防火封堵等。

工程名称X 机电安装 07标段施工单位X 集团 有限公司分项工程名称电线导管、电缆导管和线槽敷设 监理（建设）单位X 建设 有限公司隐蔽单位站台层1-62c-a 轴验收日期 2014年8月4日名称规格单位 数量接头形式和辅助材料 隐镀锌管①25 米300套管、丝接、接地线蔽工程内容1本部位线管敷设位置正确，管弯曲半径均大于管外径 及外壁已做防绣、防火涂料处理。

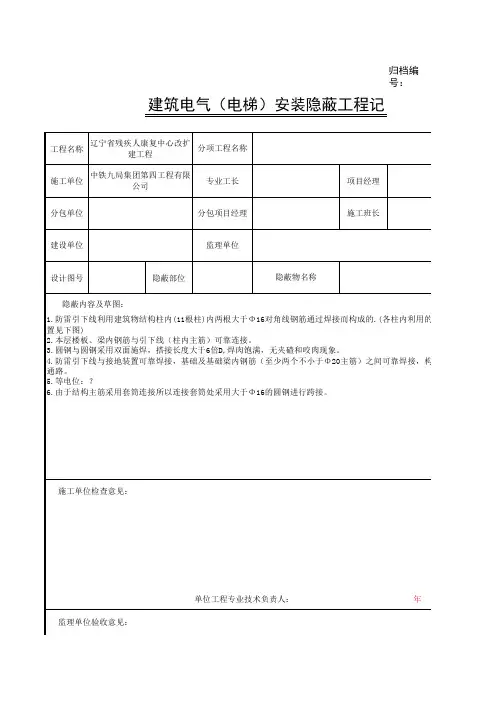

建筑电气（电梯）安装隐蔽工程记录分项工程名称：照明插座刚性阻燃绝缘导管暗敷设(强电)隐蔽物名称：PVC管隐蔽内容及草图：1、按电气施工图施工。

2、施工中采用PVC刚性阻燃绝缘导管，有出厂合格证，检测报告，复试报告及备案证等齐全有效3、采用PVC刚性阻燃绝缘导管沿梁、板砼暗敷设，管内壁光滑，无毛刺，管的弯曲半径大于管径的6倍，弯扁度则≤1/10管径，管连接为套接并加专用粘结剂，套管长度为管外径的3倍，连接牢固、密闭，两管头在套管中部。

4、配管时无三管重叠现象，管路敷设在两点间若有一个90°，弯不超过20米，二个90°弯不超过15米，三个90°弯不超过8米，超过则加外接线盒。

5、分项评定合格。

分项工程名称：疏散应急钢导管暗敷设隐蔽物名称：热镀锌钢管隐蔽内容及草图：1、按电气施工图施工。

2、施工中使用的热镀锌钢管有出厂合格证，检测报告。

3、采用钢导管沿梁、板砼暗敷设，管内壁光滑，无毛刺，配管弯曲半径大于管径10倍，弯扁度≤0.1D，管弯曲处无褶皱，凹陷和裂缝。

4、钢导管的管与管采用螺纹连接，管端螺纹长度≥管接头长度的1/2，连接后外露2—3扣，管进箱盒3-5mm，用螺纹锁紧，管内光滑平整，用护帽保护。

5、管沿梁、板砼暗敷设，路径正确弯曲少，采用螺纹连接，连接牢固，连接处均采用≥绿间黄色4mm2导线做跨节线接地。

6、分项评定合格。

分项工程名称：卫生间局部等电位联接隐蔽物名称：热镀锌扁钢隐蔽内容及草图：1、按电气施工图施工。

2、施工中采用25*4镀锌扁钢，出厂合格证齐全。

3、局部等电位采用25*4热镀锌扁钢与2根≥Φ16的钢筋作为接地干线与引下线焊接成一体，形成完整的闭合回路，并设等电位接地端子箱。

4、扁钢与圆钢焊接，搭接长度大于圆钢直径的6倍，双面施焊，焊肉饱满无夹渣、咬肉，焊药皮清理干净，并防腐。

5、将卫生间内所有金属部件、构件与等电位支线进行可靠连接。

6、分项评定合格。

建筑电气材料合格证、试验记录、隐蔽工程验收记录建筑电气工程材料、设备、成品、半成品出厂合格证及进场检（试）验报告汇总表（检测报告）000072技术负责人：质量检查员：隐蔽工程验收记录防雷接地系统布置简图线路（设备）绝缘电阻测试记录00086接地（PE）或接零（PEN）导通状态及插座接线正确性测试记录建筑物照明通电试运行记录成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表GB50303-2002（Ⅲ）照明配电箱（盘）电线导管、电缆导管和线槽敷设检验批质量验收记录表GB50303-2002普通灯具安装检验批质量验收记录表GB50303-2002开关、插座、风扇安装检验批质量验收记录表建筑物照明通电试运行检验批质量验收记录表接地装置安装检验批质量验收记录表GB50303-2002避雷引下线和变配电室接地干线敷设检验批质量验收记录表GB50303-2002接闪器安装检验批质量验收记录表GB50303-2002建筑物等电位联结检验批质量验收记录表GB50303-2002智能建筑分部工程质量验收记录分项工程质量验收记录材料（设备）合格证明文件汇总表000047技术负责人：质量检查员：隐蔽工程验收记录电线导管、电缆导管和线槽敷设检验批质量验收记录表GB50303-2002（Ⅰ）室内缆线的敷设和终接检验批质量验收记录表GB50339——2003机柜、机架、配线架安装检验批质量验收记录表GB50339——2003信息插座和光缆芯线终端安装检验批质量验收记录表GB50339——2003。

隐蔽内容（图示或文字说明）：卫生间局部等电位联结详图1、局部等电位利用梁内一根钢筋采用搭接焊，焊接长度大于钢筋直径的 6d ,焊缝饱满, 并与引下线可靠联结，联成闭合回路。

2、对卫生间底板钢筋网进行点焊，并与梁钢筋进行点焊。

3、局部等电位采用40X4热镀锌扁钢引至接接地端子箱，搭接长度大于 10d 。

审核意见:分部（子分部）工程名称等电位类别局部等电位 施工图编号电施-27参加人员签字建设（监理）单位施工单位专业技术负责人专业质检员专业工长同意隐蔽 不同意隐蔽，修改后重新报验接地连接线规格40X4热镀锌扁钢 防腐处理 符合要求连接方式 焊接长度按图连接情况连接可靠隐蔽内容（图示或文字说明）：卫生间局部等电位联结详图1、局部等电位利用梁内一根钢筋采用搭接焊，焊接长度大于钢筋直径的6d,焊缝饱满, 并与引下线可靠联结，联成闭合回路。

2、对卫生间底板钢筋网进行点焊，并与梁钢筋进行点焊。

3、局部等电位采用40X4热镀锌扁钢引至接接地端子箱，搭接长度大于10d。

审核意见:参加人员签字建设（监理）单位施工单位专业技术负责人专业质检员专业工长同意隐蔽不同意隐蔽，修改后重新报验分部（子分部）工程名称等电位类别局部等电位施工图编号电施-27接地连接线规格40X4热镀锌扁钢防腐处理符合要求连接方式焊接长度按图连接情况连接可靠隐蔽内容（图示或文字说明）：卫生间局部等电位联结详图1、局部等电位利用梁内一根钢筋采用搭接焊，焊接长度大于钢筋直径的6d,焊缝饱满, 并与引下线可靠联结，联成闭合回路。

2、对卫生间底板钢筋网进行点焊，并与梁钢筋进行点焊。

3、局部等电位采用40X4热镀锌扁钢引至接接地端子箱，搭接长度大于10d。

审核意见:参加人员签字建设（监理）单位施工单位专业技术负责人专业质检员专业工长同意隐蔽不同意隐蔽，修改后重新报验分部（子分部）工程名称等电位类别局部等电位施工图编号电施-27接地连接线规格40X4热镀锌扁钢防腐处理符合要求连接方式焊接长度按图连接情况连接可靠隐蔽内容（图示或文字说明）：卫生间局部等电位联结详图1、局部等电位利用梁内一根钢筋采用搭接焊，焊接长度大于钢筋直径的6d,焊缝饱满, 并与引下线可靠联结，联成闭合回路。

建筑电气工程隐蔽大全(已填)基础1-18轴依据及内容：依据黑龙江省建筑电气工程质量验收标准，本次验收主要是针对避雷引下线隐蔽工程进行检查验收。

具体内容如下：1、避雷引下线的下端应与基础接地网可靠焊接。

对于不同类型的接地引下线，其具体做法规定如下：2、bMEB/LEB接地引下线：采用40×4热镀锌扁钢，下端与基础接地极焊接，引上与MEB/LEB连接，需要接地的设备均为ZR-BV-2.5与MEB/LEB连接。

3、A防雷引下线：利用结构柱内对角主筋（大于φ16）通长相互焊接座位引下线。

主要材料规格及试验编号：热镀锌扁钢40×4：Q235炉批号：L-2-227结论：本次避雷引下线隐蔽工程检查验收符合相关标准要求，经监理工程师施工技术施工确认，可以通过验收。

建设单位代表负责人、质检员、填写人为___。

仓储建设项目一期工程第二标段施工单位：___验收时间：2017年月日验收部位：1-18轴照明编号：C6-01依据：黑龙江省建筑电气工程质量验收标准内容：仓储建设项目一期工程第二标段的照明管敷设隐蔽工程已经完成验收。

本次验收的主要内容包括：1.仓内照明管线垂直部分采用ZR-BV型导线穿热镀锌钢管沿墙暗敷设，水平部分导线穿热镀锌钢管沿屋架下___敷设，仓外照明管线沿墙明敷设。

2.仓内照明采用W2、W3热镀锌钢管SC15-WS、AB，仓外照明采用W4、W5热镀锌钢管SC15-WS、AB。

3.轴流风机回路WP1、WP2穿SC20镀锌钢管ZR-BV-4×2.5mm2，铜芯导线管垂直部分沿墙暗敷设，水平部分沿墙明敷设。

4.电动窗采用热镀锌钢管SC20-WS、AB。

5.插座箱WP1采用热镀锌钢管SC50-WS、AB，插座箱W6采用热镀锌钢管SC50-WS。

6.导线敷设走向符合施工验收规范要求。

经过检查，以上工程部位的照明管敷设隐蔽工程符合黑龙江省建筑电气工程质量验收标准。

监理工程师对施工技术和施工过程进行了监督和检查，确认工程质量符合验收标准。

建筑工程所有隐蔽汇总文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]一、地基与基础分部需要做的隐蔽资料1、桩基钻孔桩，钢筋笼就位前，做钢筋笼隐蔽，内容包含数量、规格、型号、主筋间距、长度、钢筋连接情况符合设计要求。

2、混凝土基础混凝土浇筑前，做钢筋隐蔽，内容包括钢筋数量、规格、型号、主筋间距、钢筋连接情况符合设计要求。

3、地下防水铺贴完毕，进入防水层保护层工序前，做防水隐蔽，内容包含卷材防水层及细部做法。

4、钢结构施焊完毕，做钢结构隐蔽，内容包含焊接工艺、焊缝、外观质量；防腐结束，做防腐隐蔽，隐蔽内容包含防腐使用材料、遍数、厚度符合设计要求。

5、土方回填土方回填前，做混凝土隐蔽，内容包含混凝土标号，基底清理、标高情况。

二、主体结构分部需要做的隐蔽资料1、混凝土结构砼浇灌前，做钢筋隐蔽，隐蔽内容包括钢筋数量、型号、规格、连接情况应符合设计要求。

2、砌体结构植筋完成后，做植筋隐蔽，隐蔽内容包括钢筋型号、试验情况、扩孔清洁情况。

3、钢结构施焊完毕，做钢结构隐蔽，内容包含焊接工艺、焊缝、外观质量；防腐结束，做防腐隐蔽，隐蔽内容包含防腐使用材料、遍数、厚度符合设计要求。

三、建筑装饰装修分部需要做的隐蔽资料1、抹灰加强措施布设完毕，隐蔽工序前，做抹灰网格布隐蔽，隐蔽内容包括加强措施布设及与基体搭接宽度。

2、门窗塑钢窗安装完毕，边框封闭前，做门窗隐蔽，隐蔽内容包括安装位置、连接方式、填嵌密封处理应符合设计要求，以及固定片或膨胀螺栓数量、位置。

3、吊顶明龙骨吊顶，龙骨安装完毕，吊顶板安装前，做吊顶隐蔽，隐蔽内容包括安装间距、连接方式应符合设计要求，安装必须牢固，以及金属吊杆、龙骨表面应防腐，木质应防腐、防火处理；吊顶内填充吸声材料品种和铺设厚度应符合设计要求，有防散落措施；吊杆、龙骨的接缝符合规范要求。

4、饰面砖粘贴施工完面砖粘贴工序前，做饰面砖隐蔽，隐蔽内容包括找平、防水、粘贴和勾缝材料及施工方法符合设计及相应产品标准和技术标准。

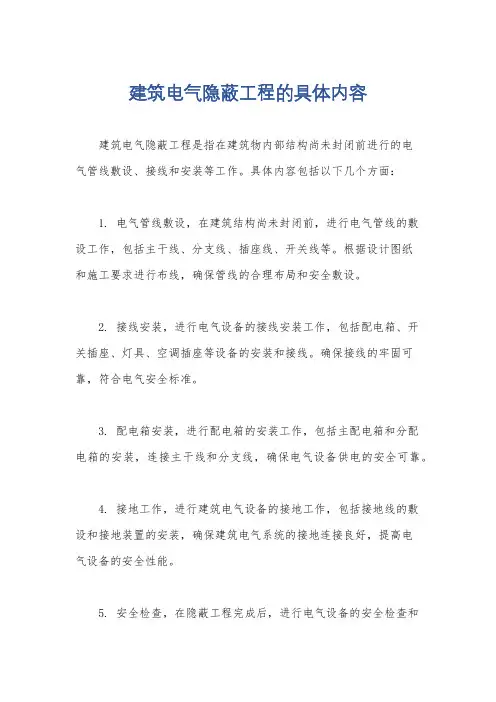

建筑电气隐蔽工程的具体内容
建筑电气隐蔽工程是指在建筑物内部结构尚未封闭前进行的电
气管线敷设、接线和安装等工作。

具体内容包括以下几个方面：
1. 电气管线敷设，在建筑结构尚未封闭前，进行电气管线的敷
设工作，包括主干线、分支线、插座线、开关线等。

根据设计图纸
和施工要求进行布线，确保管线的合理布局和安全敷设。

2. 接线安装，进行电气设备的接线安装工作，包括配电箱、开
关插座、灯具、空调插座等设备的安装和接线。

确保接线的牢固可靠，符合电气安全标准。

3. 配电箱安装，进行配电箱的安装工作，包括主配电箱和分配
电箱的安装，连接主干线和分支线，确保电气设备供电的安全可靠。

4. 接地工作，进行建筑电气设备的接地工作，包括接地线的敷
设和接地装置的安装，确保建筑电气系统的接地连接良好，提高电
气设备的安全性能。

5. 安全检查，在隐蔽工程完成后，进行电气设备的安全检查和
测试工作，包括绝缘电阻测试、接地测试、线路通电测试等，确保
电气设备的安全可靠性。

总的来说，建筑电气隐蔽工程是建筑电气系统施工的重要环节，对于建筑物的电气设备安装和使用具有重要意义，需要严格按照相
关标准和规范进行施工和检测，以确保电气设备的安全可靠运行。
