100张机械原理动态图，收藏备用！▲轴承摩擦原理▲机械手臂▲涡轮变速箱▲差速器球齿机机构来一张机械前言以前发过的老图，齿轮、梁板、凸轮、滑轨……看似简单的零部件，被天才工程师巧妙地组合到一起，就能精确完成各类复杂的工作。

机械动态图用一种简短的动画方式清晰的表达出了机械动作、原理和制作过程，令人神往，堪称机械行业的最美写真图，喜欢机械人的往往看后喜欢的不得了！飞机的星型发动机▼四冲发动机▼单曲轴对置活塞式发动机直升机▼双直列八缸蒸汽发动机▼凸轮导轨机构▼斯特林发动机▼水平对置发动机▼缝纫机▼机械手▼滑块机构▼夹具▼飞机发动机▼破碎机▼凸轮式间歇运动机构▼带传动▼齿轮传动▼喜欢吗小编想听到你的声音最后再来一个能看分钟的动图▲100多年前，古老自鸣钟的自动报时小鸟机构▲别小瞧一直原子笔，机械结构绝对不简单▲看到这个齿轮机构，心都碎了▲仔细看和琢磨才发现这个看似简单机构的奥妙▲凸轮还是齿轮？你分得清吗▲全自动小型冲锋枪的上弹、击发、退壳机构，看三分钟，才有完整连续的印象▲特殊的减速传动机构，有没有参考性？▲中学生用乐高积木营造的自动化世界▲周期性滑轨拨叉机构，巧妙而常用的机械结构▲细密的小型金属锁链就是这样高速形成的▲最清晰、完整的自动枪械（机枪）上弹、击发、退壳机构▲扭簧摆动机构，工程师既熟悉又陌生的机构▲连续摆、滑机构▲这一定是中国保定出品的机械手，保定府才玩铁球嘛▲鲁班自制飞鸟，骑乘游九州，不是传说哦▲让人发狂的异型齿轮机构，你能想象其中的三维啮合和运行状态吗▲除了炫技，这个齿轮机构实在没有卵用▲德国人菲加士·汪克尔在上世纪初发明的转子发动机▲数一数，这是多少缸、多少气门的发动机▲机械工程师给妻子的戒指，每次吵架狂怒可以转动几下静一静，败败火，结果……更抓狂了▲磁性软泥吞没小铁球，只要在软泥中添加细细的氧化铁粉就可以制成这样神奇的自带吞噬功能的磁性泥了。

▲好麻利，看着手疼▲原来这就是装冰淇淋的蛋卷▲开锁过程原来是这样的▲火车头原理▲电梯门（原来电梯门是这样开关的啊）▲一排排子弹的自动生产过程▲红通通的玻璃瓶加工过程▲螺旋状的通心粉就是这样被制造出来的▲晾衣架一次成型▲一张图看懂电风扇的结构▲两种液体勾兑的神奇▲神奇的家具▲木质模仿水波▲星型发动机工作原理▲飞机的星形发动机▲缝纫机▲舰炮弹药装填系统▲汽车等速万向节▲V 型发动机——汽缸排列在成一定角度的两个平面上，V6发动机▲直列式发动机——它的汽缸肩并肩地排成一排，L4发动机，一般的车都用▲水平对置式发动机——汽缸排列在发动机相对的两个平面上，保时捷911用的是这种的6缸▲马耳他十字机芯——用于控制时钟的秒针运动▲斯特林发动机▲铁链制作原理▲拉链工作原理▲无管虹吸原理▲确认就这样悄悄的进村吗▲简直是脑洞大开，打火机和火柴结婚后▲这只手确认一直动下去，大拇指表示不满给你一张机械图纸，你认识多少？我平台致力于好文推送，平台图文视频均来源网络，不代表平台观点和不对其真实性负责，仅供参考。

35张最牛机械工作原理动图，就是这么牛！
30个经典机械结构动图赏析
一看就懂的机械动图集锦，让你瞬间爱上它！
10个经典机械结构动图赏析
30个经典机构动图赏析
这波机械结构动图会让你爱上机械
好玩有趣的机械动图，了解一下！
50个经典机械结构动图，全部看懂你就是机械大师了！这周最炫酷的机械动图，直观展示其工作原理！
牛叉的机械结构动图!
极致唯美4D机械原理动态图，看了会上瘾！
一目了然的机械动图，秒懂机械工作原理，干货！
8张机械动图，可能你会看一天。

这些基础的机械动态图，看不懂你就别搞机械了。

图解机械设计液压传动原理，看完就明白
精致的机械动图之美
看懂了这些机械动图，再复杂的机构原理也难不倒你有趣的机械设计原理动图，一目了然！
End
来源：网络。

15个精美机械动图，15个巧妙的机械原理设计，机械知识每
天学
插床机构
插床主要由齿轮机构、导杆机构和凸轮机构等组成，为了缩短空程时间，提高生产率，要求刀具有急回运动。

铰链机构
铰链机构主要特点：动作迅速、增力比大、易于改变力的作用方向、自锁性能差
印刷机构
翻斗
▼
挤压机构
▼
齿轮升降机构
▼
机械臂上下料机构
▼
翻转机构
▼
开盖落料机构
▼
手动夹爪机构
▼
双偏心驱动导杆机构
▼
曲柄摇杆往复传动机构
▼
挑膜机构
▼
凸轮与转动导杆组合机构
▼
用凸轮调节圆锥齿轮的输出轴转速机构▼。

50个经典机械结构动图赏析，明白了很多机械原理1.落锤（Drop hammer）输入：绿色皮带轮轴绿色轴和红色空心轴间有一个滑键。

黄色滑块的上下运动取决绿色杆。

2.摩擦压力机1（Friction press 1）输入：绿色皮带轮轴绿色轴和红色空心轴之间有一个滑键。

蓝色盘-螺钉交替性地与两个红色盘接触。

黄色滑块的上下运动由紫色杆控制。

滑块在行程的最低位置达到最大速度，最高位置达到最大速度。

粉色制停器决定滑块的最高位置。

3.摩擦压力机2（Friction press 2）输入：中心小齿轮紫色盘携带四个齿轮和两个辊柱。

辊柱交替性地与黄色盘接触，并且给螺钉往复运动。

对映蓝色螺母-滑块机制的上，下，驻留运动，杆有三个不同位置。

有一个制停器在盘驻留时保持其静止，未显示。

4.手动冲床1（Hand punch machine 1）齿轮传动和滑块-曲柄机制的结合。

5.手动冲床2（Hand punch machine 2）盘形凸轮和线性往复运动从动件。

6.手动剪切机1（Hand shearing machine 1）使用了一个行星齿轮。

手动力量施加在卫星齿轮上。

其它齿轮固定。

上方的工具台固定在载体上。

7.手动剪切机2（Hand shearing machine 2）使用了一个四连杆机制。

手动力量施加在一个曲柄上。

上方的工具台固定在其它曲柄上。

8.脚踏剪切机1（Foot shearing machine 1）蓝色滑块由一个滑块曲柄机制驱动。

曲柄是紫色的脚踏杆。

橙色低剪切片固定在机制基座。

红色上剪切片有斜刃，可降低剪切力。

9.脚踏剪切机2（Foot shearing machine 2）蓝色滑块由一个六杆机制驱动。

绿色滑块的运动轨道在蓝色滑块上。

橙色低剪切片固定在机制基座。

红色上剪切片有斜刃，可降低剪切力。

10.台木锯1（Table wood saw 1）橙色圆刀片的位置调整运动：使用粉色螺母进行上下运动。

马达由粉色销调整。

百看不厌的机械工作动态图，让你长见识的原理图37四冲发动机飞机的星型发动机飞机螺旋桨与机枪同步图发动机喷气式发动机喷射推进机潜艇使用的斯特林发动机曲柄连杆机构是发动机三相电子绕组励磁双涵道涡轮风扇发动机外燃机：斯特林发动机原理蒸汽机火车的推进原理汽车换挡机制柴油发动机汽车汽油发动机制单曲轴对置活塞式发动机直升机单杠发动机多缸飞机发动机双直列八缸蒸汽发动机马克沁机关枪原理打火机原理焊接卷笔刀开锁原理航模单杠发动机航模四缸发动机机械键盘坦克主动轮传动1、滑块-曲柄同轴踏板解析：它是普通滑块的双滑块-曲柄机构。

两个踏板的速度是相同的。

2、齿轮传动的同轴踏板解析：两个踏板的速度是相同的。

3、同轴踏板解析：两个踏板的速度几乎相同。

蓝轴的针脚之间或绿轴的沟槽之间的相对位置影响速度关系。

4、锥齿轮传动的踏板解析：按下粉红色踏板，通过锥齿轮传动和超越离合器使橙色轮旋转。

由于车轮惯性，可以连续旋转。

粉红色配重趋向于将踏板带到其上部位置（可以用弹簧代替）。

5、变速自行车解析：单链（由黑线表示）包裹在粉红色的链轮，紫色空转链轮和两个链轮（蓝色和绿色）周围。

两个后者属于沿相同方向安装的两个飞轮，轮毂固定在自行车后轮上。

一次仅接合一个飞轮，而另一个自由地向后旋转。

由于链条在与第一链轮相反的方向上缠绕第二链轮，所以骑车人仅需要向后踩踏以接合它。

事实上，它是将双向旋转转换成不同速度的单向旋转的机制。

6、单踏板连杆机构7、双踏板动力输出机构解析：输入为两个同轴水平旋转轴的踏板（粉色和紫色）。

输出为垂直轴。

该机构将输入角振荡转换为输出连续旋转，具有两个死位置。

输出惯量有助于机构克服死点。

黄色磁盘凸轮和弹簧滑块（绿色）不允许机构在其死点停止以便于启动。

齿轮系统确保两个踏板的相反的旋转方向。

8、脚力洗衣机解析：洗涤桶固定到橙色垂直轴，其速度由于两个皮带驱动器而增加。

动图显示两种工作模式：1）浴缸振动：红色限位器设置在其向前位置，以限制踏板的运动。

汽配人必看：汽车发动机零部件工作原理动态图！值得收藏
“发动机，又称为引擎，是一种能够把一种形式的能转化为另一种更有用的能的机器，通常是把化学能转化为机械能。

”懵了，一直都没搞明白发动机怎么工作的，今天几张图就看懂了。

汽车所有零部件工作原理图
发动机
进气系统与润滑
火花塞
正时系统
燃油喷射
冷却
排气
直列式发动机
它的汽缸肩并肩地排成一排
L4发动机，一般的车都用
发动机
发动机做功过程
四冲程发动机做功过程
复杂一点的
加点颜色
水平对置式发动机
汽缸排列在发动机相对的两个平面上
保时捷911用的是这种的6缸
变压缩比发动机
V型发动机
汽缸排列在成一定角度的两个平面上V6发动机
二程发动机
转子发动机
内燃机的一种
把热能转为旋转运动而非活塞运动
涡轮式发动机
喷气式发动机
喷射推进机
飞机的星型发动机
飞机螺旋桨与机枪同步图
潜艇使用的斯特林发动机
奎西发动机
三相电子绕组励磁
外燃机：斯特林发动机原理
蒸汽机
格林蒸汽发动机
曲柄连杆机构发动机
汽车万向节。

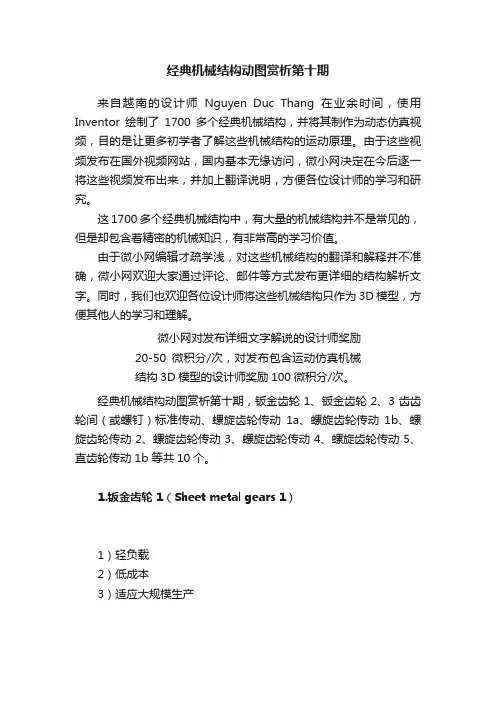

经典机械结构动图赏析第十期来自越南的设计师Nguyen Duc Thang在业余时间，使用Inventor绘制了1700多个经典机械结构，并将其制作为动态仿真视频，目的是让更多初学者了解这些机械结构的运动原理。
