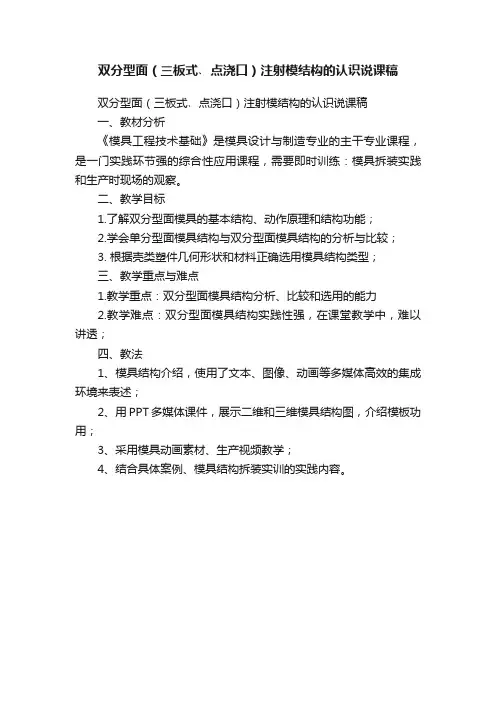

双分型面(三板式﹑点浇口)注射模结构的认识说课稿

第五章注射模设计塑料注射成所用的模具，称为注射成型模具，简称注射模或注塑模。

与其他塑料成型方法相比，注射成型塑件的内在和外观质量均较好，生产效率高，容易实现自动化,是应用最为广泛的塑料成型方法,注射成型是热塑性塑料成型的一种重要方法，到目前为止除了氟塑料外,几乎所有的热塑性塑料都可用此方法成型。

注射成型也已经成功应用于某些热固性塑料,甚至橡胶制品。

一、单分型面注射模的组成按机构组成，单分型面注射模由模腔、成型零部件、浇注系统、导向机构、顶出装置、温度调节系统和结构零部件组成。

（1) 模腔模具中用于成型塑料制件的空腔部分，由于模腔是直接成型塑料制件的部分,因此模腔的形状应朽塑件的形状一致，模腔一般由型腔、型芯组成。

（2）成型零部件构成塑料模具模腔的零件统称为成型零部件，通常包括型芯(成型塑件内部形状)、型腔(成型塑件外部形状）。

（3）浇注系统将塑料由注射机喷嘴引向型腔的流道称为浇注系统，浇注系统分主流道、分流道、浇口、冷料穴四个部分，是由浇口套、拉料杆和定模板上的流道组成。

(4) 导向机构为确保动模与定模合模时准确对中而设导向零件.通常有导向柱、导向孔或在动模定模上分别设置互相吻合的内外锥面组成.（5）推出装置在开模过程中,将塑件从模具中推出的装置。

有的注射模具的推出装置为避免在顶出过程中推出板歪斜,还设有导向零件,使推板保持水平运动。

由推杆、推板、推杆固定板、复位杆、主流道拉料杆、支承钉、推板导柱及推板导套组成。

(6）温度调节和排气系统为了满足注射工艺对模具温度的要求,模具设有冷却或加热系统,冷却系统一般在模具内开设冷却水道，冷却系统是由冷却水道和水嘴组成。

加热则在模具内部或周围安装加热元件,如电加热元件。

在注射成型过程中,为了将型腔内的气体排除模外，常常需要开设排气系统.（7）结构零部件用来安装固定或支承成型零部件及前述的各部分机构的零部件。

支承零部件组装在一起,可以构成注射模具的基本骨架。

二、单分型面注射模的工作原理单分型面注射模的工作原理:模具合模时，在导柱和导套的导向定位下，动模和定模闭合.型腔由定模板上的型腔与固定在动模板上型芯组成，并由注射机合模系统提供的锁模力锁紧。

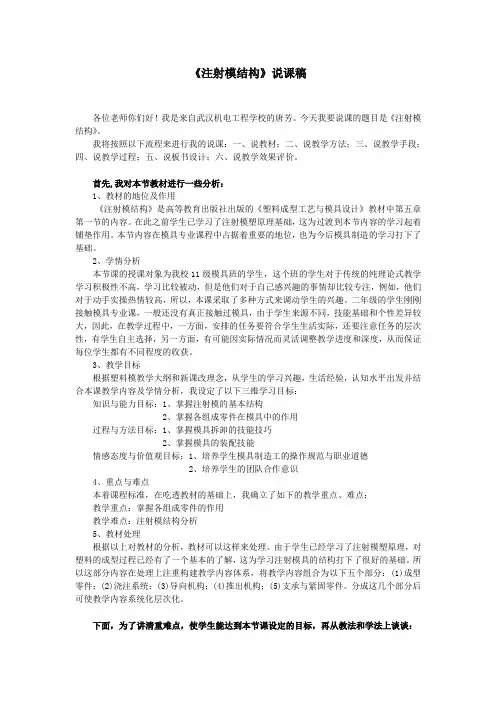

《注射模结构》说课稿各位老师你们好！我是来自武汉机电工程学校的唐芳。

今天我要说课的题目是《注射模结构》。

我将按照以下流程来进行我的说课：一、说教材；二、说教学方法；三、说教学手段；四、说教学过程；五、说板书设计；六、说教学效果评价。

首先,我对本节教材进行一些分析：1、教材的地位及作用《注射模结构》是高等教育出版社出版的《塑料成型工艺与模具设计》教材中第五章第一节的内容。

在此之前学生已学习了注射模塑原理基础，这为过渡到本节内容的学习起着铺垫作用。

本节内容在模具专业课程中占据着重要的地位，也为今后模具制造的学习打下了基础。

2、学情分析本节课的授课对象为我校11级模具班的学生，这个班的学生对于传统的纯理论式教学学习积极性不高，学习比较被动，但是他们对于自己感兴趣的事情却比较专注，例如，他们对于动手实操热情较高，所以，本课采取了多种方式来调动学生的兴趣。

二年级的学生刚刚接触模具专业课，一般还没有真正接触过模具，由于学生来源不同，技能基础和个性差异较大，因此，在教学过程中，一方面，安排的任务要符合学生生活实际，还要注意任务的层次性，有学生自主选择，另一方面，有可能因实际情况而灵活调整教学进度和深度，从而保证每位学生都有不同程度的收获。

3、教学目标根据塑料模教学大纲和新课改理念，从学生的学习兴趣，生活经验，认知水平出发并结合本课教学内容及学情分析，我设定了以下三维学习目标：知识与能力目标：1、掌握注射模的基本结构2、掌握各组成零件在模具中的作用过程与方法目标：1、掌握模具拆卸的技能技巧2、掌握模具的装配技能情感态度与价值观目标：1、培养学生模具制造工的操作规范与职业道德2、培养学生的团队合作意识4、重点与难点本着课程标准，在吃透教材的基础上，我确立了如下的教学重点、难点：教学重点：掌握各组成零件的作用教学难点：注射模结构分析5、教材处理根据以上对教材的分析，教材可以这样来处理。

由于学生已经学习了注射模塑原理，对塑料的成型过程已经有了一个基本的了解，这为学习注射模具的结构打下了很好的基础。
