消防泵安全操作规程范文一、前言消防泵是保护人员生命财产安全的重要设备之一，正确操作消防泵对于消防工作具有重要意义。
为了保障消防泵的安全运行，减少事故的发生，特制定本安全操作规程，以供广大操作人员参考。
二、操作前的准备工作1. 仔细阅读消防泵的操作说明书和使用手册，了解其结构、性能、工作原理以及安全操作要求；2. 检查消防泵的外观是否完好，有无破损或漏水现象；3. 检查消防泵的电源线、电缆、插头和插座是否正常，无松动、破损等现象；4. 检查消防泵的液位是否在正常范围内，如不足应及时添加；5. 检查消防泵的配件、工具是否齐全，如防护罩、漏电保护器、防护手套等；6. 检查工作环境是否符合安全要求，如有危险物品应及时清理或隔离；7. 清除消防泵周围的杂物，确保工作区域整洁，并设置明显的安全警示标志。
三、操作中的注意事项1. 在操作消防泵前，操作人员应穿戴好防护装备，如安全帽、防护眼镜和防护服等；2. 操作人员在操作消防泵时，应保持专注，不得分神、聊天或使用手机；3. 在开启或关闭消防泵时，应先停止消防泵的电源，并等待十秒钟后再进行操作；4. 打开或关闭泵门时，应用力适中，避免用力过大或过小造成损坏；5. 在进行滤网清洗时，应关注周围环境的危险因素，避免被异物或液体溅到；6. 当消防泵工作时，不得随意触摸泵体或任何运动部件；7. 在清理消防泵周围杂物或阻塞物时，应先切断消防泵的电源，并使用专门工具进行清理；8. 若发现消防泵出现异常情况，如异响、异常振动等，应立即停机并报告有关人员。
四、操作后的处理1. 操作人员在操作完消防泵后，应及时关闭消防泵的电源，并拔出插头；2. 清洗消防泵时，应等待泵体完全停止运转后再进行清洗操作；3. 清洗消防泵时，不得将清洗剂或水直接喷洒到电源线、插头和插座等部位；4. 清洗消防泵后，应将清洗剂或水彻底清除干净，并擦干泵体表面；5. 在长时间不使用消防泵时，应定期进行维护保养，如清洗过滤器、加润滑剂等；6. 消防泵发生故障时，应及时报修，并等待维修人员的到来；7. 清理工作区域，将工具和配件按规定归放，确保周围环境整洁；8. 每次操作完消防泵后，应填写操作记录，并进行签名确认。
消防电气控制装置（消防泵控制器）AK300-S2XF产品说明书版本V2.01-V2.0220220926目录一、产品型号说明 (1)二、系统简介 (2)三、系统参数描述 (5)四、显示信息及接线端口描述 (11)五、产品尺寸图和开孔安装尺寸（单位：毫米） (15)六、产品接线图 (17)一、产品型号说明订货完整型号：AK300-S2XF AC220V二、系统简介1、概述AK300-S2XF型消防电气控制装置（消防泵控制器），是为了满足消防电气控制装置（消防泵控制设备），符合GB16806-2006标准设计的一款产品，用于消防泵控制设备中的逻辑运算、自动远程信号处理、接触器驱动、电压电流显示及负载故障保护切换，适用于0.75～500kW的水泵，适用于直接启动、星三角启动、软起动、自耦降压启动。
2、产品特点(1)、工作电压：AC220V（XO接线端L1-N电源输入端口）。
(2)、控制器输入输出端均可自定义。
(2)、断路器监视直接采用AC220V。
(3)、内置相序保护（相序可设置正序ABC反序CBA），断错相，过压，欠压保护。
(4)、使用记录可查询。
(5)、联动、故障报警内置联动和故障报警声响有明显区别，声响等级：＞65dB1m注：双层门需要外置联动和故障报警器。
(6)、操作方便、带密码电子锁a、需输入正确密码才可进行面板按键操作。
b、控制器面板上有“1泵故障切换”和“2泵故障切换”两个按键，方便用户调试。
(7)、显示直观a、LED显示屏直观显示ABC线电压，频率、电流，负载百分比、运行状态及故障状态。
b、状态指示，可分辨颜色距离可达6m。
(8)：结构简单可靠a、替代传统的所有二次回路元器件，简化结构，提高生产效率。
b、采用穿心式电流采集器，准确采集电机三相电流，及时可靠的监控电机运行状态。
3、操作面板A区：LED显示屏区域B区：LED指示灯区域C区：按键操作区域D区：联动、故障声警区4、按键介绍按键名称按键图标按键功能1泵启动/▲1、按【1泵启动】键启动1泵；2、在参数设置界面，按【1泵启动】键为参数值加1，长按按【1泵启动】键为参数值快速增加；1泵停止/◄1、按【1泵停止】键停止1泵；2、按【1泵停止】键3秒进入参数设置界面；3、在参数设置界面，按【1泵停止】键为切换参数菜单后退；2泵启动/▼1、按【2泵启动】键启动2泵；2、在参数设置界面，按【2泵启动】键为参数值减1，长按按【2泵启动】键为参数值快速减小；2泵停止/▶1、按【2泵停止】键停止2泵；2、在参数设置界面，按【2泵停止】键为切换参数菜单前进；3、长按3s 查询控制器版本号;自动/手动手动/自动模式切换；主/备选择1、自动模式下，主/备水泵选择；2、解锁状态下，长按5秒复位联动信号；1泵故障切换1泵正常运行时，按【1泵故障切换】模拟1泵故障，自动切换2泵启动；2泵故障切换2泵正常运行时，按【2泵故障切换】模拟2泵故障，自动切换1泵启动；管理权限1、如产品处于锁定状态需要长按【管理权限】键3秒，并输入正确的3位密码，再按【管理权限】键解锁密码，才能进入系统操作面板；2、在参数设置界面，按【管理权限】键为参数定义确定并返回主界面；自动/手动主/备选择1、【自动/手动】+【主/备选择】键同时按住5秒进入功能定义密码输入界面，输入密码777按【管理权限】确认后进入功能自定义菜单。

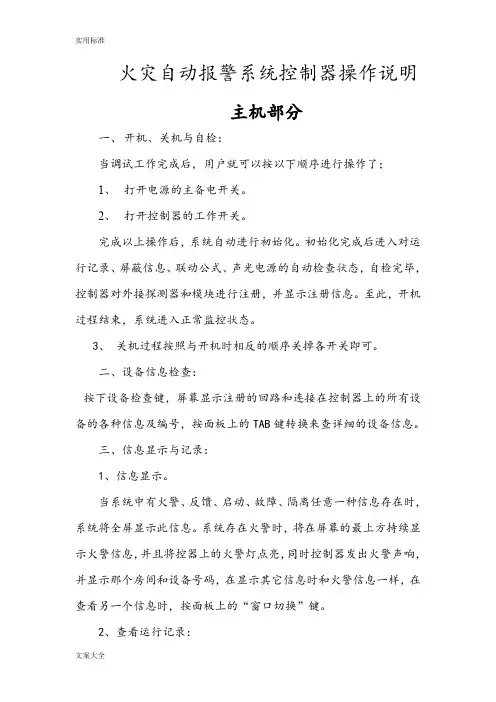

火灾自动报警系统控制器操作说明主机部分一、开机、关机与自检：当调试工作完成后，用户就可以按以下顺序进行操作了；1、打开电源的主备电开关。
2、打开控制器的工作开关。
完成以上操作后，系统自动进行初始化。
初始化完成后进入对运行记录、屏蔽信息、联动公式、声光电源的自动检查状态，自检完毕，控制器对外接探测器和模块进行注册，并显示注册信息。
至此，开机过程结束，系统进入正常监控状态。
3、关机过程按照与开机时相反的顺序关掉各开关即可。
二、设备信息检查：按下设备检查键，屏幕显示注册的回路和连接在控制器上的所有设备的各种信息及编号，按面板上的TAB键转换来查详细的设备信息。
三、信息显示与记录：1、信息显示。
当系统中有火警、反馈、启动、故障、隔离任意一种信息存在时，系统将全屏显示此信息。
系统存在火警时，将在屏幕的最上方持续显示火警信息，并且将控器上的火警灯点亮，同时控制器发出火警声响，并显示那个房间和设备号码，在显示其它信息时和火警信息一样，在查看另一个信息时，按面板上的“窗口切换”键。
2、查看运行记录：按下“记录检查键”系统将显示运行记录信息，每条信息包括记录信息发生的时间、六位编码、类型及内容提要。
3、信息的打印：在查看运行记录时，若当前打印机处于选择打印状态时，可以选中要打印的信息条，按下“确认”键就可以将记录的信息打印出来。
另外，当控制器处于“即时打印”状态时，控制器还可随时将系统中的各种信息打印出来。
四、消音：在发生火警或故障等警报情况下，控制器的扬声器会发出相应的警报声加以提示。
五、火警及故障的处理方法：1、火警的一般处理方法：（1）、探测器报火警时，根据主机报警点找到对应火警位置后立即到现场确认是否有火情。
（2）、若有火情，应立即启动火灾应急预案，组织人员灭火，并向消防部门报警。
待火灾被扑灭后，回控制室将主机复位。
（3）、若无火情，即为误报，直接回控制室将主机复位，同时记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动，并记录；如是出现有规律的误报，请联系售后服务人员解决。
电动消防泵控制器安装和维护手册（带转换开关）GPX + GPU 型号目录1. 简介2. 安装3. 主要功能4. 主页5. 警报6. 配置7. 历史8. 检修9. 下载手册10. 语言11. 技术文件Table of Contents简介 (5)电动消防泵控制器类型 (5)自动转换开关类型 (6)启动/停止方法 (6)转换开关操作序列 (7)手动操作转接开关 (8)安装 (9)FCC 规程和无线电标准规范（RSS）规则 (9)位置 (9)安装 (9)存储 (10)布线和连接 (10)水管接头 (10)电气接线 (10)电气连接 (10)能耗 (10)规格 (10)输入电源连接 (10)电动机连接 (10)端子板描述 (11)端子板描述 (12)快速启动指南 (13)主要功能 (20)ViZiTouch (20)警铃 (20)首次设置 (20)ViZiTouch：手动重启方法 (21)压力传感器测试 (21)主页 (22)主页（菜单） (22)屏幕保护程序 (24)警报 (25)警报（菜单） (25)配置 (28)配置（菜单） (28)数字键盘页面 (29)日期和时间页面 (29)用户登录页面/键盘页面 (30)高级配置页 (31)控制计时器 (31)警报 (32)转换开关参数和计时器 (33)选择传感器 (34)输出 (36)更新程序页面 (38)出厂设置 (38)互锁锁定 (39)输入 (39)I/O 卡信息 (40)网络 (40)重启 ViZiTouch (40)历史 (41)历史（菜单） (41)事件页面 (42)压力曲线 (42)功率曲线 (43)已保存日志 (44)泵曲线 (45)统计 (46)所有时间统计 (46)首次服务统计 (47)上次服务统计 (48)下载 (48)检修 (49)检修 (49)下载手册 (50)语言 (50)技术文件 (50)电动消防泵控制器用于启动由电动机驱动的消防泵。
20210510本说明书中所有带有标识的条款都需要设备使用人员谨慎操作。
警告目录1 概述 (4)1.1 产品特点 (4)1.1.1彩色显示界面 (4)1.1.2 多功能配置选择 (4)1.1.3 配备总线手动控制盘和多线联动控制盘 4 1.1.4操作灵活方便 (4)1.1.5联动矩阵编程 (4)1.1.6火灾声警报与应急广播交替播放 (4)1.2额定使用条件 (4)1.3主要技术指标 (4)2 系统组成及工作原理 (4)2.1 控制器结构及典型配置方式概述 (4)2.2按键及面板设置说明 (5)2.3联动控制盘说明 (5)2.4工作原理 (6)3安装与调试 (6)3.1开箱检查 (6)3.2控制器的安装条件及方式 (6)3.3外部设备检查 (7)3.4开机 (7)3.5现场调试 (8)4一般性用户使用说明 (8)4.1 基本特点 (8)4.2 技术特性与功能 (8)4.2.1开机显示 (8)4.2.2正常监控状态....................................9 4.2.3火警报警状态 (9)4.2.4其他报警状态 (9)4.2.5复位 (9)4.2.6消音 (9)4.2.7设备检查操作 (10)4.2.8信息查询界面 (10)4.2.9帮助界面 (10)4,2,10手动控制 (10)4.2.11自检操作 (10)4.2.12手自动切换 (10)4.2.13声光控制 (10)5控制器编程设置操作 (11)5.1 编程设置操作 (11)5.2 系统设置 (11)5.3 回路信息 (11)5.4 联动关系 (11)5.5 总线盘定义 (11)5.6 多线盘定义 (12)5.7 显示盘定义 (12)5.8 其它设置 (12)5.9 其它操作 (12)6 维修与保养 (13)7 故障分析与排除 (13)8 运输及贮存 (13)9 产品成套 (14)1 概述JB-QB-CH9800（简称CH9800，外形如下图）火灾报警控制器消防联动控制器（简称控制器）是西安西核彩桥实业科技有限公司推出的新一代控制器，为适应工程设计的需要，本控制器兼有联动控制功能，可与西安盛赛尔公司和本公司生产的其它产品配套使用，组成配置灵活的报警联动一体化控制系统。
消防泵组操作安全规程范本[标题]：消防泵组操作安全规程范本[引言]消防泵组操作是保障消防设施正常运行和灭火效果的关键环节。
为了确保操作人员的人身安全和设备安全，制定本《消防泵组操作安全规程范本》。
本规程以提高各级操作人员的操作技能和安全意识为目标，确保消防泵组操作的安全性、稳定性和高效性。
[第一部分：操作前准备]1. 操作人员需熟悉消防泵组的结构、功能和性能，并具备一定的消防技术知识和操作经验。
2. 操作人员在操作前应检查消防泵组的设备是否完好，包括电气设备、传动部件、润滑系统、控制器等，确保无漏电、无异常声响和顺畅操作。
3. 操作人员需要了解消防泵组所属建筑物的消防布局、灭火设备的类型和位置，以及紧急疏散通道等相关规定。
[第二部分：操作步骤]1. 打开泵房门前，检查通风设施是否正常运行，确保泵房内空气流通良好，防止积水、气体积聚导致安全事故。
2. 根据实际需要选择手动或自动方式启动消防泵组，操作人员应清楚掌握启动的所需流程和操作要点。
3. 在启动消防泵组前，需检查进水阀门是否开启，进水管道是否通畅，消防水池或水箱水位是否充足，以确保供水充足。
4. 在启动后，操作人员应仔细观察消防泵组运行是否正常，检查泵组的压力表、温度表等仪表是否正常工作，监控水压、温度的变化。
5. 在泵组正常运行后，操作人员要时刻注意观察泵房内是否有异常情况，如泄漏、漏水、异味等，并及时采取措施消除隐患。
6. 在操作过程中，操作人员不能随意改变消防泵组的操作参数，如水压、流量等，以免发生过载、失效等现象。
7. 当需要停止消防泵组运行时，操作人员应按照规定的程序进行操作，包括减速、停机、关闭电源等，确保泵组安全停机，防止意外发生。
[第三部分：应急处理措施]1. 在操作过程中，如发现泵组异常声响或震动加剧，应立即停止泵组运行，排除故障后方可重新启动。
2. 若在操作中发现消防泵组出现漏油、漏电等安全隐患，应立即报告消防保安人员或相关部门，并采取适当的措施避免安全事故的发生。
JB-TT-JF999火灾报警控制器消防联动控制器使用说明书V1.1安装、使用本产品前，请阅读使用说明书2019年10月电源接线安全警示本机使用AC220V,50HZ交流电，电源接线端子位于机柜底部。
使用前需用钥匙打开机柜门，按端子标识接好市电。
接线前请确认已切断相关电源，接线时注意火线、零线、地线严禁接错，具体操作步骤：1．用钥匙打开机柜门；2．取下接线端子的塑料护盖。
3．按照端子所标的标志连接电源线。
4．扣好接线端子的塑料护盖。
5．装上电源端子保护盖板。
6．扎线固定电源电缆。
在琴台底部设有专用机柜接地柱，以确保安全，建议以≥2.0平方毫米的多股铜芯软线接入接地电阻小于2欧的大地接地桩。
危险：没有正确可靠的保护接地有可能造成机壳带电，有电击危险。
目录电源接线安全警示 (1)第一章控制器的特点 (4)第二章控制器特性 (5)2.1控制器组成 (5)2.2控制器结构 (5)2.3技术特性 (5)第三章控制器主要功能 (6)第四章安装调试步骤 (7)4.1系统设计要求 (7)4.2现场调试 (7)第五章报警显示说明 (8)5.1控制器正常监视状态 (8)5.2控制器报火警 (8)5.3控制器联动输出 (8)5.4控制器报故障 (9)5.5控制器报屏蔽 (11)5.6控制器声光指示 (11)第六章控制器操作 (12)6.1查询操作 (16)6.1.1 查询注册地址 (16)6.1.2 查询屏蔽部件 (17)6.1.3 查询系统配置 (17)6.1.4 查询联动编程 (18)6.1.5 查询总线盘地址对应关系 (18)6.1.6 查询直线控制盘登记及故障检测 (19)6.1.7 查询历史记录 (19)6.1.8 查询组网控制器 (20)6.1.9查询汉字注释信息 (21)6.2测试操作 (21)6.2.1 探测器模拟曲线 (22)6.2.2 回路状态信号浏览 (22)6.2.3 现场部件数据查询 (23)6.2.4 回路部件状态信号值 (24)6.2.5 现场部件类型状态 (24)6.2.6 用户密码及授权管理 (24)6.2.7 监管信息（控制器没有监管功能） (25)6.2.8 故障信息 (25)6.3设置操作 (26)6.3.1 设置时间 (26)6.3.2 设置部件屏蔽 (27)6.3.3 开关打印机 (27)6.3.4 打印历史记录 (28)6.3.5 设置手动控制状态 (28)6.3.6 控制器自检 (29)6.3.7 设置手动启停设备 (29)6.3.8设置警铃广播轮响间 (29)6.4安装操作 (30)6.4.1 自动登记操作 (30)6.4.2 地址手动登记 (31)6.4.3 设置联动编程 (31)6.4.4 设置总线控制盘联动部件编程 (32)6.4.5 设置汉字注释信息 (32)6.4.6 设置本机地址 (33)6.4.7 设置直线控制盘登记及故障检测 (33)6.4.8 设置组网模式 (34)6.5系统信息操作 (34)6.5.1 系统配置 (35)6.5.2 清除处理 (35)6.5.3 设置密码 (36)6.5.4 设置语言 (37)6.5.5 运行模式 (37)6.5.6 设置组网控制器配置 (38)6.5.7 单元板卡信息 (38)6.6CCU直线控制盘操作 (39)6.7BCU总线控制盘操作 (39)第七章联动编程语句语法规则 (40)第八章控制器打印机的安装与使用 (43)附录一汉字机内码表 (44)第一章控制器的特点1.两总线无极性，采用电子编码技术。
电动消防泵控制器使用说明书一、概述:电动消防泵控制器就是依据国标GB21208-2007、针对国内消防泵使用的实际情况开发的一种专用、智能型控制器。
二、功能特点:1.功能描述1、1 系统状态的实时显示:当前使用的电源类型、泵状态、电压状态、电流状态以及后备电源类型;1、2 参数可设置:过压、欠压、系统密码、消防泵参数、ATSE自复延时时间、消防泵自动停止时间、消防泵类型、后备电源类型、时间日期、周测试时间等可以同过面板上的按键进行设置;1、3 系统故障报警:当出现过压、欠压、断相、错相、堵转、ATS切换失败、通信失败、泵状态异常等故障时,通过显示屏界面实时提示、蜂鸣器鸣叫、声光报警器以及led灯点亮的方式进行报警;1、4 周测试功能: 设定好测试时间后,系统自动每周测试一次消防泵,并可自动判别消防泵能否正常启动;1、5 电源切换功能:当一路电源出现故障时,自动切换到另一路电源;1、6 实时采集、显示常用与备用电源的三相电压及干路电流;1、7 泵异常情况处理:能自动识别泵异常启动、异常停止;1、8 泵的紧急启动与紧急停止功能:出现紧急情况时,可对消防泵进行紧急启动与停止; 1、9 泵的启动互锁:泵手动启动或紧急启动时,系统在软件与硬件上采用了互锁控制,保证任何时候只有一个泵运行;1、10当发生过载、堵转或短路情况时,系统会按照标准要求进行保护;1、11日历功能:显示当前的时间,并可随时修改;1、12 具有远程启动与远程报警功能。
1、13 具有软件复位功能;1、13 带有485通信接口,可通过该通信接口对各参数进行设定与修改,也可进行远程监测与控制(此功能有待完善)。
2.特点2.1通过高亮的LED灯显示故障,保证火灾发生时,人能在烟雾中清楚识别;2.2系统操作有A、B两种操作级别,手动与外部操作等A操作级别高于自动操作等B操作级别;2.3控制发电机的继电器与常用电源联锁,保证常用电源出现故障后,系统自动启动发电机;2.4控制器外部装有手柄与按钮,操作人员可以很方便的进行柜外操作;2.5自动定期检测消防泵与线路的好坏,可有效保证火灾发生时不出现泵不能启动的情况;2.6清晰迷离的人机界面,采用192*64大屏幕液晶中文显示,设置参数可以很方便的通过按键进行操作;2.7采用AC23级别的隔离开关,可在柜外进行带电操作;2.8各继电器的输出与开关的接线进行了互锁设计,保证不会同时启动两台消防泵;2.9控制器内采用特种电线进行接线,使控制柜具有体积小、结构紧凑、安装方便、电线使用寿命长等特点;2.10采用电机保护型的断路器,对泵出现的短路故障能进行实时保护;2.11时间日期的设置能自动判断就是否越界;2.12柜外装有模拟开关,可方便地演示控制器的电源切换功能;2.13火灾发生时,自动退出测试模式,保证了“消防优先”的原则;2.14大功率消防泵可以采用降压启动的方式,减小泵启动时对电网的冲击;2.15只需简单地更换直接启动或降压启动装置,就可实现消防泵控制器两种启动方式的转换三、主要技术指标:1.符合标准GB16806-2006 消防联动控制系统GB21208-2007 低压开关设备与控制设备-固定式消防泵驱动器的控制器2.设定技术参数说明:ATSE切换延时时间:两路电源均正常时,从备用电源切换到常用电源的延时时间;泵自动停止时间:泵自动运行后,自动停止所需的延时时间;3.主要器件参数4.其她参数工作电源:三相四线制,相电压AC220V MCU控制部分电源功耗:<1W工作温度/存储温度:-5℃～45℃液晶分辨率:192*64防护等级:IP31二次电流输入: 5A/2mA四、安装接线:1、安装注意事项1.1电气环境■外部接线时,注意强电信号与弱电信号分开走线;■输入电源的电压波动范围必须小于仪表的容限,尤其就是在用户定制电源的情况下;1.2气候环境■周围环境没有滴水,气温不超过-5℃～45℃,且24h内平均温度不超过+35℃;■安装地点海拔不超过2000米;■当水压驱动控制器用于户外时,管道中的水温不低于+4℃;■相对湿度<90％;1.3运输与存储环境■本产品运输时,需在包装条件下进行,运输与拆封过程中不应收到剧烈震动与冲击。
■存储温度:-25℃~55℃,短时间内(24h)可达+70℃;2、安装接线图见附件2、1控制盒端子定义:五、操作与设置:消防泵控制器操作面板图如下:控制盒通过“UP”、“DOWN”、“CANCEL”、“ENTER”以及“MENU/SHIFT”5个按键来进行界面操作。
按键功能说明:UP :向上移动、向左移动,数值加1或位数加1;DOWN:向下移动、向右移动,数值减1或位数减1;CANCEL:退回到上一界面,取消前一次动作;ENTER:确认、在密码输入时确认并移位;MENU/SHIFT:在主界面下进入菜单界面、在修改数据时实现移位与数值修改之间的转换;1、主界面操作在主界面下有效键只有“MENU/SHIFT”键,按下此键后,立刻切换到菜单界面;2、菜单界面在菜单界面下有效键有“UP”、“DOWN”、“CANCEL”、“ENTER”键2、1按UP或DOWN键,向上或向下选择子菜单项;2、2按CANCEL键退回到主菜单界面2、3按ENTER键进入当前选定的子菜单(底色为黑色的子菜单)界面;3、子菜单界面3、1无“修改”字样的子菜单界面,有效键为“CANCEL”,按下CANCEL键立刻退回到菜单界面;3、2有修改字样的子菜单界面,有效键为“CANCEL”键与“ENTER”键;按下CANCEL键立刻退回到菜单界面;按下ENTER键,进入密码输入界面;4、密码输入界面有效键为“UP”、“DOWN”、“CANCEL”、“ENTER”键。
4、1按UP或DOWN键,当前密码位的数值加1或减1;4、2按CANCEL键退回到子菜单界面;4、3当前密码位,按下ENTER键密码右移一位;已经到达最右边的密码位,按下ENTER键,如果输入的密码与设定的系统密码一致,立即进入子菜单修改界面,如果输入的密码与设定的系统密码不一致则仍然保持在密码输入界面,并且密码位自动移到最左边的位上;5、修改界面有效键为“UP”、“DOWN”、“CANCEL”、“ENTER”与“MENU/SHIFT”键。
5、1 按UP键:”时,如果光标位于数字的正下方,当前数字的数值加1,如果光标位于最右边数字的右下方,则给当前的数字加上一个0(即:当前数值*10);当光标为“—”时,光标右移一位;5、2 按DOWN键:”时,如果光标位于数字的正下方,当前数字的数值减1,如果光标位于最右边数字的右下方,,则给当前的数字减去一个(即:当前的数字除以10后取整数值);当光标为“—”时,如果光标已达最左的位置,则不做任何动作,否则光标左移一位;5、3 按CANCEL键:退回到子菜单界面;5、4 按下ENTER键:确认当前修改的值并返回到子菜单界面;5、5 按下MENU/SHIFT键:切换移位与数值修改之间的操作;6、报警界面有效键为“CANCEL”键。
按下CANCEL键,立即从报警界面退回到主界面,并清除当前的声音报警;7、周测试界面7、1测试中:有效键为“CANCEL”键,按下此键,进入就是否退出测试界面;7、2 退出界面:有效键为“CANCEL”键与“ENTER”键,按下“CANCEL”键,退回到“测试中”界面;按下“ENTER”键,结束周测试,并退回到主界面;8、任意界面:按住“CANCEL”键8s钟左右的时间,系统自动复位,进入到初始化界面;修改消防泵参数范例:9、操作手柄及按钮操作消防泵控制柜前门面板图9、1 本地启动与停止:使用的就是没有锁定功能的按钮,就是受MCU控制的启动,对于整个系统来说,属于正常动作;本地启动与停止均只有一个按钮,系统会自动判断泵的状态、自动决定启动哪一个消防泵;9、2 紧急启动:使用的就是带有锁定功能的按钮,就是不受MCU控制的启动,只有在紧急情况下才使用;备用泵与常用泵均配备一个紧急启动按钮,要启动哪一个消防泵,只需按下对应的按钮即可;9、3 紧急启动下的停止:泵紧急启动后,向右旋转处于按下状态的按钮,将按钮弹起即可停止紧急启动的消防泵;8、4 紧急停止:使用的就是带有锁定功能的按钮,不受MCU控制;遇到紧急情况需要立刻停止消防泵,可按下紧急停止按钮;取消紧急停止动作,向右旋转按钮将按钮弹起即可;9、5 模拟功能:使用的就是带有锁定功能的按钮,就是受MCU控制的按钮;模拟开关按下后,可以模拟常用电源断相,在备用电源正常的情况下,控制柜中的ATSE会自动切换到备用电源,以此来检验系统的电源切换功能。
10、操作注意事项:10、1 非专业人员不得操作控制柜上的任何按钮与手柄;10、2 启动、停止消防泵,一般情况下只能通过本地启动与本地停止按钮来进行动作;非紧急情况不得按下紧急启动、紧急停止按钮;10、3 开、关门前,确保隔离开关与断路器的手柄处于断开的位置,否则禁止执行开、关门动作;10、4 在没有专门的技术人员在场的情况下,不得按下模拟开关(此功能只作为向客户演示用);10、5 要取消紧急停止,请先确保紧急启动按钮与模拟开关按钮处于弹起的状态,再将紧急停止按钮向右旋转弹起;10、6 要关闭紧急启动的消防泵,通过旋转相应的紧急启动按钮来关闭消防泵;不要通过紧急停止按钮来动作。
10、7 泵在紧急启动时,必须保证同时只有一个紧急启动按钮处于按下状态;如果两个紧急启动按钮同时处于按下状态,会停止当前运行的消防泵,并导致两个泵都无法启动;10、8 泵在运行时进行隔离开关或断路器的手柄操作,需先停止消防泵;六、报警处理1、报警类型及方式:2、历史报警代码查询系统可自动存储最近5次出现的报警,报警代码的具体含义如下:附件:消防泵控制柜接线图。
