实验3 铁碳合金平衡组织观察一、实验目的1．认识铁碳合金的平衡组织。
2．了解含碳量对铁碳合金平衡组织的影响规律。
．二、概述铁碳合金的显微组织是研究和分析铁碳材料性能的基础，所谓平衡状态的显微组织是指合金在极为缓慢的冷条件下（退火状态，即接近平衡状态）所得到的组织。
因此我们可以根据Fe －Fe3C相图来分析铁碳合金在平衡状态下的显微组织（图1-1所示）。
图1-1 Fe－Fe3C相图铁碳合金的平衡组织主要是指碳钢和白口铸铁组织，其中碳钢是工业上应用最广泛的金属材料，它们的性能与其显微组织密切有关。
此外，对碳钢和白口铸铁显微组织的观察和分析，有助于加深对Fe－Fe3C相图的理解。
从Fe－Fe3C相图上可以看出，所有碳钢和白口铸铁的室温组织均由铁素体（F）和渗碳体（Fe3C）这两个基本相组成。
但是由于含碳量不同，因而呈现各种不同的组织形态。
用侵蚀剂显露的碳钢和白口铸铁，在金相显微镜下具有下面几种基本组织。
1．工业纯铁(C<0．02％)，显微组织是单相铁素体，如图11.1。
2．碳钢随含碳量不同可分为：亚共析钢(含C<0．8％)；共析钢(含C：0．8％)，过共析钢(0．8％<含C<2．06％)。
共析钢的显微组织是片状铁素体和渗碳体的机械混合物，由于试片浸蚀后表面具有珍珠的光泽，故称为珠光体，其显微组织如图11.2图11.1 图11. 2材料：工业纯铁材料：T8(0．8％C)处理方法：退火热处理方法；退火腐蚀剂：4％HNO3，酒精溶液腐蚀剂：4％HNO3，酒精溶液显微组织：铁素体(白亮块是晶显微组织：珠光体，(白亮基体粒，黑线是晶粒边界) 是铁素体，细夹条是渗碳体)放大倍数：100×放大倍数；400×图中的白亮基体是铁素体，细夹条是渗碳体，黑线是铁素体和渗碳体的相界面。
如放大倍数低或片层过薄时，则看不到片层结构，而呈暗黑色块状物。
亚共析钢的显微组织是由铁素体与珠光体组成。
实验三铁碳合金相图及平衡组织分析一、实验目的1.认识和熟悉铁碳合金平衡状态下的显微组织特征；2.了解含碳量对铁碳合金平衡组织的影响，建立Fe-Fe3C状态图与平衡组织的关系3.了解平衡组织的转变规律并能应用杠杆定律4.掌握金相显微镜用铁碳合金样品的制备二、实验原理通常将碳含量小于2.11%的铁碳合金称为钢，碳含量大于2.11%的Fe-C合金称为铁，根据铁碳二元相图（图1），它们在室温下组成相都是铁素体和渗碳体，但是它们在纤维组织上却有很大的差异。
按组织分区的Fe-Fe3C相图（一）铁碳合金中的几种基本相和组织（1）铁素体（F）。
它是碳在α-Fe中的固溶体，为体心立方晶格。
具有磁性及良好的塑性，硬度较低。
用3%-4%硝酸酒精溶液浸蚀后，在显微镜下呈现明亮的多边形晶粒。
亚共析钢中，铁素体呈现块状分布；当碳含量接近共析成分时，铁素体则呈现断续的网状分布于珠光体（共析体）周围。
（2）渗碳体（Fe3C，又称Cementite），它是铁与碳形成的一种化合物，其碳含量为6.69%。
用3%-4%的硝酸酒精溶液寝蚀后，呈现亮白色；若用热苦味酸钠溶液寝蚀，则渗碳体呈现黑色而铁素体仍为白色，由此可以区别铁素体与渗碳体。
此外，按铁碳合金成分和形成条件不同，渗碳体呈现不同的的形态：一次渗碳体，从液相中析出，呈现条状；二次渗碳体（次生相），从奥氏体中析出，呈现网络状，沿奥氏体晶界分布，经球化退火，渗碳体呈现颗粒状；三次渗碳体，从铁素体中析出，常呈现颗粒状；共晶渗碳体与奥氏体同时生长，称为莱氏体；共析渗碳体与铁素体同时生长，称为珠光体。
（3）珠光体（P），它是铁素体和渗碳体的机械混合物，是共析转变的产物。
由杠杆定律可以求得铁素体和渗碳体的含量比为8:1。
因此，铁素体后，渗碳体薄。
硝酸酒精寝蚀后可观察到两种不同的组织形态。
1）片状珠光体，它是由铁素体与渗碳体交替排列形成的层状组织，腈硝酸酒精溶液寝蚀后，在不同放大倍数下，可以观察到具有不同特征的层片状组织。

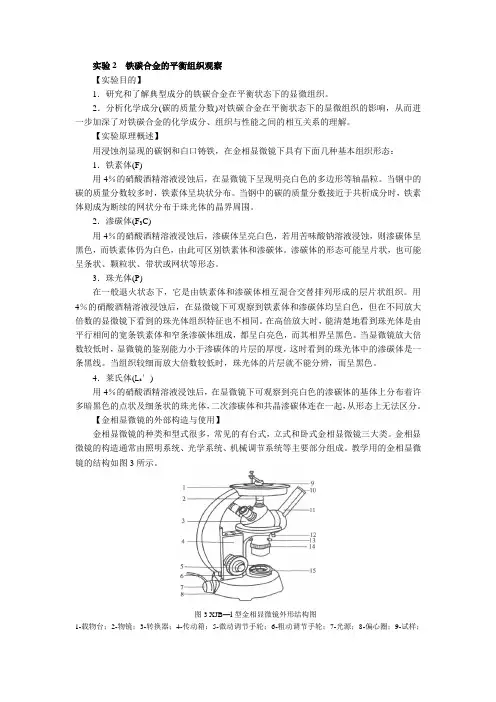

实验2 铁碳合金的平衡组织观察【实验目的】1．研究和了解典型成分的铁碳合金在平衡状态下的显微组织。
2．分析化学成分(碳的质量分数)对铁碳合金在平衡状态下的显微组织的影响，从而进一步加深了对铁碳合金的化学成分、组织与性能之间的相互关系的理解。
【实验原理概述】用浸蚀剂显现的碳钢和白口铸铁，在金相显微镜下具有下面几种基本组织形态：1．铁素体(F)用4％的硝酸酒精溶液浸蚀后，在显微镜下呈现明亮白色的多边形等轴晶粒。
当钢中的碳的质量分数较多时，铁素体呈块状分布。
当钢中的碳的质量分数接近于共析成分时，铁素体则成为断续的网状分布于珠光体的晶界周围。
2．渗碳体(F3C)用4％的硝酸酒精溶液浸蚀后，渗碳体呈亮白色，若用苦味酸钠溶液浸蚀，则渗碳体呈黑色，而铁素体仍为白色，由此可区别铁素体和渗碳体。
渗碳体的形态可能呈片状，也可能呈条状、颗粒状、带状或网状等形态。
3．珠光体(P)在一般退火状态下，它是由铁素体和渗碳体相互混合交替排列形成的层片状组织。
用4％的硝酸酒精溶液浸蚀后，在显微镜下可观察到铁素体和渗碳体均呈白色，但在不同放大倍数的显微镜下看到的珠光体组织特征也不相同。
在高倍放大时，能清楚地看到珠光体是由平行相间的宽条铁素体和窄条渗碳体组成，都呈白亮色，而其相界呈黑色。
当显微镜放大倍数较低时，显微镜的鉴别能力小于渗碳体的片层的厚度，这时看到的珠光体中的渗碳体是一条黑线。
当组织较细而放大倍数较低时，珠光体的片层就不能分辨，而呈黑色。
4．莱氏体(L d′)用4％的硝酸酒精溶液浸蚀后，在显微镜下可观察到亮白色的渗碳体的基体上分布着许多暗黑色的点状及细条状的珠光体，二次渗碳体和共晶渗碳体连在一起，从形态上无法区分。
【金相显微镜的外部构造与使用】金相显微镜的种类和型式很多，常见的有台式，立式和卧式金相显微镜三大类。
金相显微镜的构造通常由照明系统、光学系统、机械调节系统等主要部分组成。
教学用的金相显微镜的结构如图3所示。
图3 XJB—l型金相显微镜外形结构图1-载物台；2-物镜；3-转换器；4-传动箱；5-微动调节手轮；6-粗动调节手轮；7-光源；8-偏心圈；9-试样；10-目镜；11-目镜筒；l2-固定螺钉；13-调节螺钉；14-视场光阑；15-孔径光阑1．显微调焦装置在金相显微镜的两侧有粗动调节手轮6和微动调节手轮5，两者在同一轴上，随着粗调手轮的转动，通过内部的齿轮传动，使支撑载物台1的架臂，做上下运动。

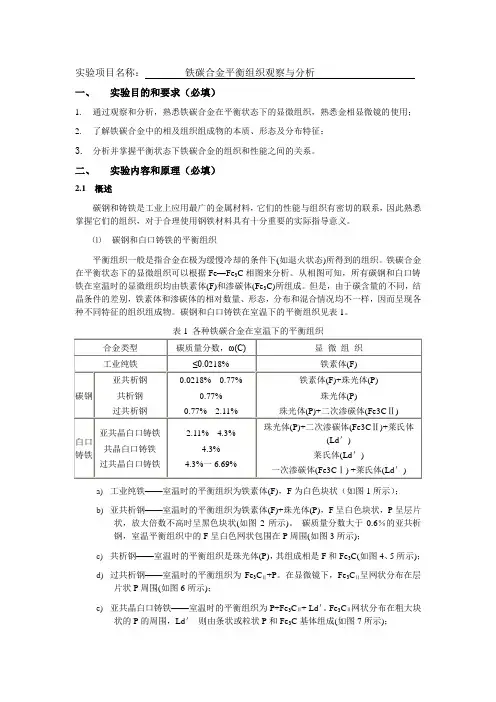

实验项目名称：铁碳合金平衡组织观察与分析一、实验目的和要求（必填）1.通过观察和分析，熟悉铁碳合金在平衡状态下的显微组织，熟悉金相显微镜的使用；2.了解铁碳合金中的相及组织组成物的本质、形态及分布特征；3.分析并掌握平衡状态下铁碳合金的组织和性能之间的关系。
二、实验内容和原理（必填）2.1 概述碳钢和铸铁是工业上应用最广的金属材料，它们的性能与组织有密切的联系，因此熟悉掌握它们的组织，对于合理使用钢铁材料具有十分重要的实际指导意义。
⑴碳钢和白口铸铁的平衡组织平衡组织一般是指合金在极为缓慢冷却的条件下(如退火状态)所得到的组织。
铁碳合金在平衡状态下的显微组织可以根据Fe—Fe3C相图来分析。
从相图可知，所有碳钢和白口铸铁在室温时的显微组织均由铁素体(F)和渗碳体(Fe3C)所组成。
但是，由于碳含量的不同，结晶条件的差别，铁素体和渗碳体的相对数量、形态，分布和混合情况均不一样，因而呈现各种不同特征的组织组成物。
碳钢和白口铸铁在室温下的平衡组织见表1。
a)工业纯铁——室温时的平衡组织为铁素体(F)，F为白色块状（如图1所示）；b)亚共析钢——室温时的平衡组织为铁素体(F)+珠光体(P)，F呈白色块状，P呈层片状，放大倍数不高时呈黑色块状(如图2所示)。
碳质量分数大于0.6％的亚共析钢，室温平衡组织中的F呈白色网状包围在P周围(如图3所示)；c)共析钢——室温时的平衡组织是珠光体(P)，其组成相是F和Fe3C(如图4、5所示)；d)过共析钢——室温时的平衡组织为Fe3CⅡ+P。
在显微镜下，Fe3CⅡ呈网状分布在层片状P周围(如图6所示)；e)亚共晶白口铸铁——室温时的平衡组织为P+Fe3CⅡ+ Ld＇。
Fe3CⅡ网状分布在粗大块状的P的周围，Ld＇则由条状或粒状P和Fe3C基体组成(如图7所示)；f)共晶白口铸铁——室温时的平衡组织为Ld＇，由黑色条状或粒状P和白色Fe3C基体组成(如图8所示)；g)过共晶白口铸铁——室温时的平衡组织为Fe3CⅠ+ Ld＇，Fe3CⅠ呈长条状，Ld＇则由条状或粒状P 和Fe3C基体组成(如图9所示)。
