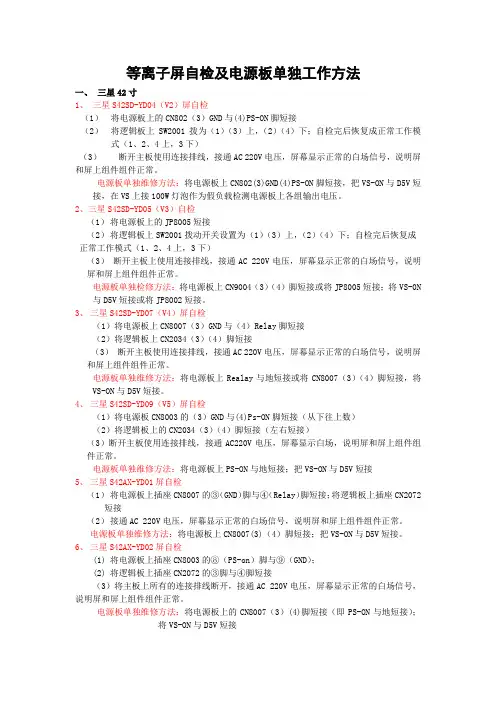

等离子屏自检及电源板单独工作方法一、三星42寸1、三星S42SD-YD04（V2）屏自检（1）将电源板上的CN802（3）GND与(4)PS-ON脚短接（2）将逻辑板上SW2001拨为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
电源板单独维修方法：将电源板上CN802(3)GND(4)PS-ON脚短接，把VS-ON与D5V短接，在VS上接100W灯泡作为假负载检测电源板上各组输出电压。
2、三星S42SD-YD05（V3）自检（1）将电源板上的JP8005短接（2）将逻辑板上SW2001拨动开关设置为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板上使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
电源板单独检修方法：将电源板上CN9004（3）（4）脚短接或将JP8005短接；将VS-0N 与D5V短接或将JP8002短接。
3、三星S42SD-YD07（V4）屏自检（1）将电源板上CN8007（3）GND与（4）Relay脚短接（2）将逻辑板上CN2034（3）（4）脚短接（3）断开主板使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
电源板单独维修方法：将电源板上Realay与地短接或将CN8007（3）（4）脚短接，将VS-ON与D5V短接。
4、三星S42SD-YD09（V5）屏自检（1）将电源板CN8003的（3）GND与(4)Ps-ON脚短接（从下往上数）（2）将逻辑板上的CN2034（3）（4）脚短接（左右短接）（3）断开主板使用连接排线，接通AC220V电压，屏幕显示白场，说明屏和屏上组件组件正常。
电源板单独维修方法：将电源板上PS-ON与地短接；把VS-ON与D5V短接5、三星S42AX-YD01屏自检（1）将电源板上插座CN8007的③（GND）脚与④（Relay）脚短接；将逻辑板上插座CN2072短接（2）接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
北京三星电视维修/

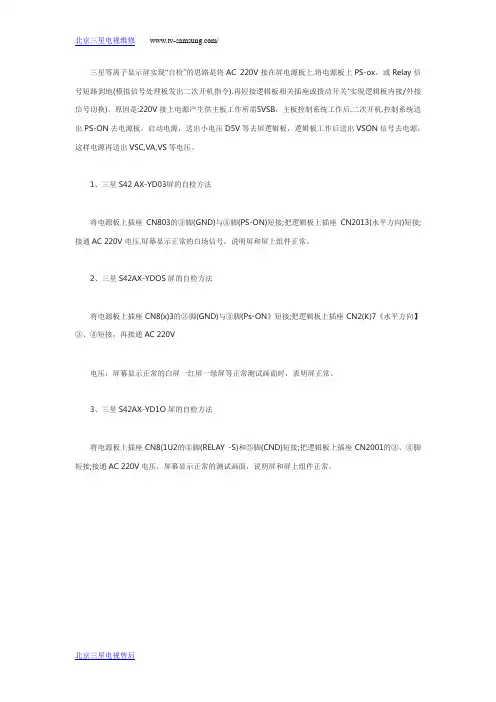

三星等离子显示屏实现“自检”的思路是将AC 220V接在屏电源板上.将电源板上PS-ox，或Relay信号短路到地(模拟信号处理板发出二次开机指令).再短接逻辑板相关插座或拨动开关…实现逻辑板内接/外接信号切换)。
原因是:220V接上电源产生供主板工作所需5VSB，主板控制系统工作后.二次开机.控制系统送出PS-ON去电源板。
启动电源，送出小电压D5V等去屏逻辑板，逻辑板工作后送出VSON信号去电源，这样电源再送出VSC,VA,VS等电压。
1、三星S42 AX-YD03屏的自检方法
将电源板上插座CN803的③脚(GND)与④脚(PS-ON)短接;把逻辑板上插座CN2013(水平方向)短接;接通AC 220V电压.屏幕显示正常的白场信号，说明屏和屏上组件正常。
2、三星S42AX-YDOS屏的自检方法
将电源板上插座CN8(x)3的③脚(GND)与④脚(Ps-ON》短接;把逻辑板上插座CN2(K)7《水平方向】③、④短接，再接通AC 220V
电压，屏幕显示正常的白屏一红屏一绿屏等正常测试画面时，表明屏正常。
3、三星S42AX-YD1O屏的自检方法
将电源板上插座CN8(1U2的④脚(RELAY -S)和⑤脚(CND)短接;把逻辑板上插座CN2001的③、④脚短接;接通AC 220V电压，屏幕显示正常的测试画面，说明屏和屏上组件正常。
北京三星电视售后。

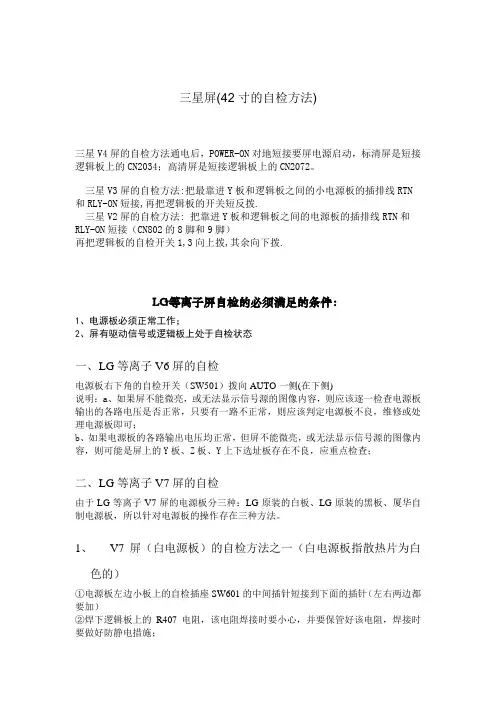

三星屏(42寸的自检方法)三星V4屏的自检方法通电后，POWER-ON对地短接要屏电源启动，标清屏是短接逻辑板上的CN2034；高清屏是短接逻辑板上的CN2072。
三星V3屏的自检方法:把最靠进Y板和逻辑板之间的小电源板的插排线RTN和RLY-ON短接,再把逻辑板的开关短反拨.三星V2屏的自检方法: 把靠进Y板和逻辑板之间的电源板的插排线RTN和RLY-ON短接（CN802的8脚和9脚）再把逻辑板的自检开关1,3向上拨,其余向下拨.LG等离子屏自检的必须满足的条件：1、电源板必须正常工作；2、屏有驱动信号或逻辑板上处于自检状态一、L G等离子V6屏的自检电源板右下角的自检开关（SW501）拨向AUTO一侧(在下侧)说明：a、如果屏不能微亮，或无法显示信号源的图像内容，则应该逐一检查电源板输出的各路电压是否正常，只要有一路不正常，则应该判定电源板不良，维修或处理电源板即可；b、如果电源板的各路输出电压均正常，但屏不能微亮，或无法显示信号源的图像内容，则可能是屏上的Y板、Z板、Y上下选址板存在不良，应重点检查；二、L G等离子V7屏的自检由于LG等离子V7屏的电源板分三种：LG原装的白板、LG原装的黑板、厦华自制电源板，所以针对电源板的操作存在三种方法。
1、V7屏（白电源板）的自检方法之一（白电源板指散热片为白色的）①电源板左边小板上的自检插座SW601的中间插针短接到下面的插针（左右两边都要加）②焊下逻辑板上的R407电阻，该电阻焊接时要小心，并要保管好该电阻，焊接时要做好防静电措施；说明：a、如果屏不能自动显示各种测试信号的图像，则应该逐一检查电源板输出的各路电压是否正常，只要有一路不正常，则应该判定电源板不良，维修或处理电源板即可；b、如果电源板的各路输出电压均正常，但屏屏不能自动显示各种测试信号的图像，则可能是屏上的Y板、Z板、Y上下选址板存在不良，应重点检查；③、自检结束后，去掉自检插座SW601上的短路线，把R407焊回逻辑板，恢复电视机到正常收看状态。

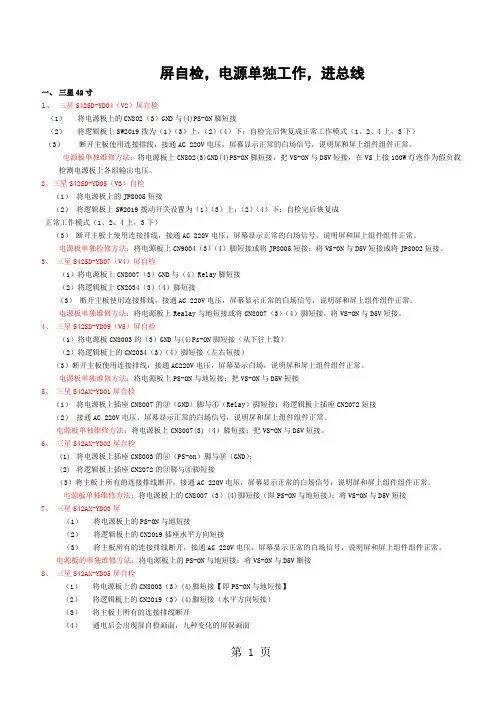

屏自检，电源单独工作，进总线一、三星42寸1、三星S42SD-YD04（V2）屏自检（1）将电源板上的CN802（3）GND与(4)PS-ON脚短接（2）将逻辑板上SW2019拨为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
电源板单独维修方法：将电源板上CN802(3)GND(4)PS-ON脚短接，把VS-ON与D5V短接，在VS上接100W灯泡作为假负载检测电源板上各组输出电压。
2、三星S42SD-YD05（V3）自检（1）将电源板上的JP8005短接（2）将逻辑板上SW2019拨动开关设置为（1）（3）上，（2）（4）下；自检完后恢复成正常工作模式（1、2、4上，3下）（3）断开主板上使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
电源板单独检修方法：将电源板上CN9004（3）（4）脚短接或将JP8005短接；将VS-0N与D5V短接或将JP8002短接。
3、三星S42SD-YD07（V4）屏自检（1）将电源板上CN8007（3）GND与（4）Relay脚短接（2）将逻辑板上CN2034（3）（4）脚短接（3）断开主板使用连接排线，接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
电源板单独维修方法：将电源板上Realay与地短接或将CN8007（3）（4）脚短接，将VS-ON与D5V短接。
4、三星S42SD-YD09（V5）屏自检（1）将电源板CN8003的（3）GND与(4)Ps-ON脚短接（从下往上数）（2）将逻辑板上的CN2034（3）（4）脚短接（左右短接）（3）断开主板使用连接排线，接通AC220V电压，屏幕显示白场，说明屏和屏上组件组件正常。
电源板单独维修方法：将电源板上PS-ON与地短接；把VS-ON与D5V短接5、三星S42AX-YD01屏自检（1）将电源板上插座CN8007的③（GND）脚与④（Relay）脚短接；将逻辑板上插座CN2072短接（2）接通AC 220V电压，屏幕显示正常的白场信号，说明屏和屏上组件组件正常。
