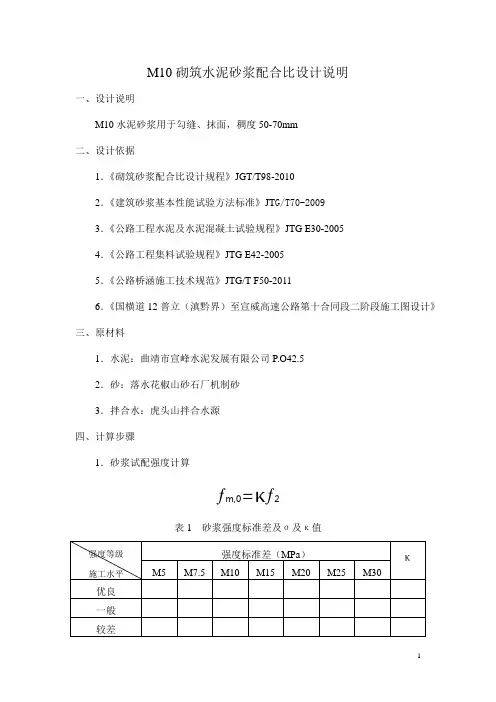

M10水泥砂浆配合比设计说明
一、设计说明
M10水泥砂浆用于勾缝抹面,稠度50~70mm
二、设计依据
1.《砌筑砂浆配合比设计规程》JGJ98-2010
2.《建筑砂浆基本性能试验方法标准》JGJ/T70-2009
3.《公路工程水泥及水泥混凝土试验规程》JTG E30-2005
4.《公路工程集料试验规程》JTG E42-2005
5.《公路桥涵施工技术规范》JTG/T F50-2011
6.《国道G320线保山境内段蒲缥至潞江坝公路改建工程第二合同两阶段施工图》三、原材料
1.水泥:保山昆钢嘉华水泥建材有限公司 P.C32.5R
2.砂:大白河石料场机制砂
3.拌合水:饮用水
四、计算步骤
1.砂浆试配强度计算
ƒm,0=κƒ2
表1 砂浆强度标准差及σ及κ值
ƒm,0=κƒ2=1.25×10=12.5MPa
2.水泥用量计算
QC=1000(ƒm,0-β)/( α·ƒce)
=1000×(12.5+15.09)/(3.03×32.5)
=280㎏
根据经验适当调整,初步确定水泥用量为340Kg。
式中ƒce-水泥实测强度(MPa),精确至0.1Mpa;此处取32.5MPa
α、β-为砂浆的特征系数,其中α取3.03,β取-15.09
3.每立方米砂浆中的砂用量,按干燥状态(含水率小于0.5%),的堆积密度作为计算值;砂的实测自然堆积密度值1605kg/m3。
4.每立方米砂浆中的水用量,可根据砂浆稠度等要求选用270~330kg;此处根据砂浆细度模数及石粉含量取317kg。
五、经初步计算和调整水泥用量后的每方材料用量
表2 M10砌筑水泥砂浆材料用量(kg/m3)
六、计算试6L水泥砂浆的材料用量
表3 6L水泥砂浆拌合物的材料用量
七、经试配后水泥砂浆拌合物性能
表4 试配砂浆的基本性能
注:表观密度精确到10Kg/ m3。
八、水泥砂浆力学性能试验
表5 砂浆的抗压强度(MPa)
七、通过试验确定基准配合比为水泥270kg,砂1605kg,水270kg。
表6 基准配合比确定
