发布时间:2011-3-28 12:07:36板式家具部件的主要切削刀具曹平祥郭晓磊(南京林业大学木材工业学院,南京210037)1 概述板式家具是以各种贴面的人造板作为板式部件,借助五金联接件、圆棒榫等结合方式组装而成的家具。
板式部件是贴面人造板基材和封边材料组成的复合结构材料。
常用的基材有中密度纤维板、刨花板、多层胶合板、细木工拼板和单板层积材等人造板,贴面材料主要有三大类:木质、纸质和塑料。
木质贴面材料包括天然薄木、人造薄木和单板等;纸质贴面材料有印刷装饰纸、合成树脂浸渍纸和装饰板;塑料贴面材料有聚氯乙烯(PVC)薄膜和聚丙烯薄膜。
板式部件切削加工是板式家具生产过程中至关重要的一个环节,直接影响板式家具的外观和品质。
板式部件主要采用锯、铣和钻等切削方式,使用的设备为开料锯(推台锯,电子开料锯)、双端铣、封边机、多排钻和CNC加工中心等。
下面以设备为主线介绍板式部件加工的主要刀具。
2 开料锯圆锯片目前,生产企业一般使用推台锯或电子开料锯裁切板式部件。

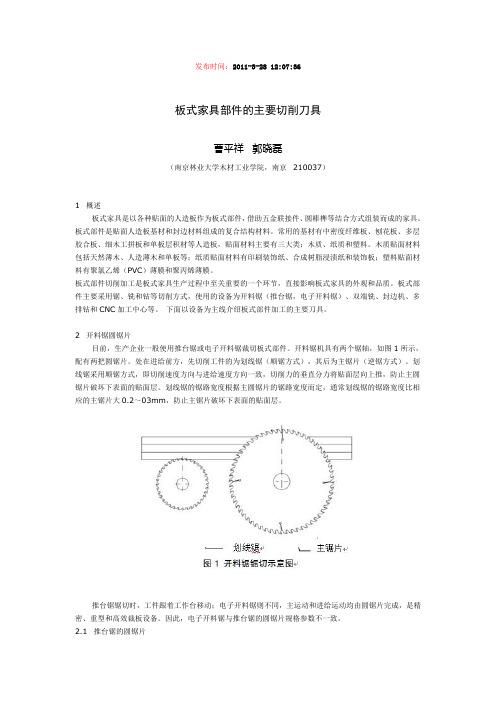

开料锯机具有两个锯轴,如图1所示,配有两把圆锯片。
处在进给前方,先切削工件的为划线锯(顺锯方式),其后为主锯片(逆锯方式)。
划线锯采用顺锯方式,即切削速度方向与进给速度方向一致,切削力的垂直分力将贴面层向上推,防止主圆锯片破坏下表面的贴面层。
划线锯的锯路宽度根据主圆锯片的锯路宽度而定,通常划线锯的锯路宽度比相应的主锯片大0.2~03mm,防止主锯片破坏下表面的贴面层。
推台锯锯切时,工件跟着工作台移动;电子开料锯则不同,主运动和进给运动均由圆锯片完成,是精密、重型和高效裁板设备。
因此,电子开料锯与推台锯的圆锯片规格参数不一致。
2.1 推台锯的圆锯片推台锯的划线锯为2片组装的圆锯片,齿形多为平齿(FZ),两个圆锯片之间距离采用垫片或螺钉调节,调节范围为2.8~3.6mm。
锯片直径为10、120、160mm,对应的孔径为20、22、30mm,对应的齿数为Z10+Z10、Z12+Z12、Z16+Z16,前角12°、后角15°,前齿面内凹角1°、后齿面内凹角4°,锯料量0.4mm。
