三端稳压器的应用方法
三端稳压器是一种广泛应用于电子电路中的稳压电路。
它通过对输入
电压进行调节来提供稳定的输出电压。
以下是三端稳压器的应用方法：
一、电源稳压
三端稳压器可用作电源稳压，即将不稳定的电源电压转化为稳定的输
出电压。
这种应用是最常见的，特别是在需要输出稳定电压的电子电
路中，如放大器、计算机、通讯等。
二、电流限制
三端稳压器还可以用作电流限制，即通过调整输出电压来限制输出电流。
这在防止电路因过流而受损时非常有用。
三、电池充电
三端稳压器还可用于充电电池。
通过将输入电压连接到电池，三端稳
压器可以稳定地将电池充电。
四、干扰滤波
三端稳压器可用于干扰滤波，即通过提供稳定的输出电流来过滤电源中的噪音和干扰。
这在音频放大器和其他噪音敏感电路中非常有用。
五、稳压回路
三端稳压器还可用作稳压回路的一部分，如放大器、滤波器和振荡器的稳压回路。
在这种应用中，三端稳压器提供稳定的电压，以便其他部分的电路可以工作。
六、移相器
三端稳压器还可用于移相器电路中，通过改变输出电压来改变电路的相位。
这对于振荡器和其他需要精确相位控制的电路非常有用。
综上所述，三端稳压器具有广泛的应用，并且在电子电路中扮演着重要的角色。
直流稳压电路中不同部分电压的计算

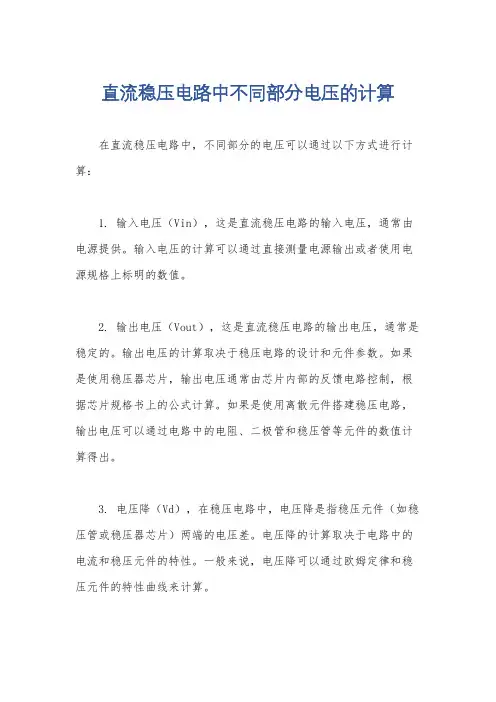

在直流稳压电路中，不同部分的电压可以通过以下方式进行计算：
1. 输入电压（Vin），这是直流稳压电路的输入电压，通常由电源提供。
输入电压的计算可以通过直接测量电源输出或者使用电源规格上标明的数值。
2. 输出电压（Vout），这是直流稳压电路的输出电压，通常是稳定的。
输出电压的计算取决于稳压电路的设计和元件参数。
如果是使用稳压器芯片，输出电压通常由芯片内部的反馈电路控制，根据芯片规格书上的公式计算。
如果是使用离散元件搭建稳压电路，输出电压可以通过电路中的电阻、二极管和稳压管等元件的数值计算得出。
3. 电压降（Vd），在稳压电路中，电压降是指稳压元件（如稳压管或稳压器芯片）两端的电压差。
电压降的计算取决于电路中的电流和稳压元件的特性。
一般来说，电压降可以通过欧姆定律和稳压元件的特性曲线来计算。
4. 载波电压（Vripple），在直流稳压电路中，如果输入电压有波动，输出电压会有所变化，这种变化称为载波电压。
载波电压的计算取决于输入电压的波动幅度和稳压电路的滤波器性能。
通常可以通过测量输出电压的波动幅度来计算载波电压。
综上所述，直流稳压电路中不同部分的电压可以通过对输入电压、输出电压、电压降和载波电压进行计算来得到。
这些计算需要结合电路的具体设计和元件参数来进行。
三端可调节输出正电压稳压器LM317是可调节3 端正电压稳压器，在输出电压范围为1.2 伏到37 伏时能够提供超过1.5 安的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。
* 输出电流超过1.5A *输出在1.2~37V 之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317 作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317 系列稳压块的型号很多：例如LM317HVH 、W317L 等。
电子爱好者经常用317 稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo＝1.25 （1 ＋R2/R1 ）。
仅仅从公式本身看，R1、R2 的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1 和R2 的阻值是不能随意设定的。
首先317 稳压块的输出电压变化范围是Vo ＝1.25V —37V （高输出电压的317 稳压块如LM317HVA 、LM317 HVK 等，其输出电压变化范围是Vo ＝1.25V —45V ），所以R2/R1 的比值范围只能是0 —28.6 。
其次是317 稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA 。
由于317 稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA 。
当317 稳压块的输出电流小于其最小稳定工作电流时，317 稳压块就不能正常工作。
三端稳压集成电路芯片79057905概述电子产品中，常见的三端稳压集成电路有负电压输出的79××系列和正电压输出的78 ××系列。
顾名思义，三端IC是指这种稳压用的集成电路芯片，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
7905注意事项在实际应用中，应在三端集成稳压电路芯片上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
7905最大输出电流为1.5A，当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在79** 、78 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于79**负压系列，①脚接地，②脚接负电压；对与78**正压系列，①脚高电位，②脚接地，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
这样在78**系列中，散热片和②脚连接，而在79**系列中，散热片却和①脚连接。
7905电参数7905的输入电压范围7905稳压集成块的极限输入电压是-35V，输入电压范围是-8V到-35V。
芷亀宦亠“负电压LM317可调稳压电源电路图:LM317是可调稳压电源中觉的一种稳压器件，使用也非常方便。
LM317是美国国家半导体公司的三端可调正稳压器集成电路。
很早以前我国和世界各大集成电路生产商就有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。
LM317的输出电压范围是 1.25V—37V (本套件设计输出电压范围是1.25V — 12V )，负载电流最大为1.5A 。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性率和负载率也比标准的固定稳压器好。
LM317内置有过载保护、安全区保护等多种保护电路。
为保证稳压器的输出性能， R 应小于240欧姆。
改变 RP 阻值稳压电压值。
D5，D6用于保护LM317。
输出电压计算公式： Uo=(1+RP/R)*1.25电阻 200 1电位器2k 1 加一D6二极誓 IN4007 6 C1 輾电容2200uF 1 C2 电畀电簧^70uF 1 C3无极性电容10*31 削熔斯器含座 n1A1 IC集威电路 U317 1散热器含沿1Xb X2接线座 2P 2PCB 板80X4 Onio1三端稳压电路图集(六祖故乡人汇编 2013 年 9 月 8 日)118»<，0( 79“ WIT輪入调輸輸 调输输 整出入 整入出132 132it Si 人jjuOiiF如图所示，此电路的核心器件是 W7805。
W7805将调整器，取样放大器等环节集于一体，内部包含限流电路、过热保护电路、可以防止过载。
具有较高的稳定度和可靠性。
W7805属串联型集成稳压器。
其输出电压是固定不变的，这种固定电压输出，极大的限制了它的应用范围。
如果将 W7805的公共端即3脚与地断开，通过一只电位器接到 -5V 左右的电源上，就可以在改变电位器阻值的同时，使集成稳压器的取样电压及输出电压都随之改变。
图中 RP1就是为此而设计的。
只要负电压的大小取得合适便能使输出电压从0V 起连续可调，输出电压的最大值由 W7805的输入电压决定，本稳压器 0V-12V 可调。
三端稳压器IC输出电压公式和用法减小字体增大字体固定输出集成稳压器如７８××系列，只需外接两只电阻，就能方便地提升输出电压Ｖ０（见下图），其输出电压表达式如下：Ｖ０＝ＶR1＋ＶR2＝ＶR1＋Ｉ0Ｒ2＝Ｖ××＋（Ｖ××／Ｒ1＋Ｉd）Ｒ2＝Ｖ××（１＋Ｒ2／Ｒ1）＋ＩdＲ2其中Ｖ××代表ＩＣ的输出电压。
这是一个完整的公式，其结果是精确的。
Ｖ0的表达式与固定输出稳压器接地端的静态工作电流Ｉd有关。
当Ｉd变化时，会引起输出电压和负载电流的变化，但由于Ｉd值较小，一般仅为几个毫安，所以对稳压器的精度影响很小。
当Ｒ1、Ｒ2阻值取得较小时，可以忽略ＩdＲ2这一项。
此时Ｖ0的表达式可简化成：Ｖ0≈Ｖ××（１＋Ｒ2／Ｒ1）欲使实践所得结果与计算值相符，简化表达式的应用条件：Ｒ1、Ｒ2的值必须选得较小。
目前有的书籍文章常常忽略了上述的条件，仅仅推荐简化表达式，使实践结果与计算值出现矛盾，常给读者造成困惑不解。
需说明的是，三端固定输出的稳压集成电路７８××（包括７９××）系列，外部增设电阻提高输出电压Ｖ0的应用条件，按应用资料规定：只有当Ｖ××／Ｒ1＞３Ｉｄ时，才能忽略ＩdＲ2，而允许应用Ｖ。
简化表达式，并使实践和计算结果相符合。
因此应选：Ｒ１＜Ｖ××／３Ｉd（Ｒ２宜根据Ｒ１而定）假设３Ｉd＝２０ｍＡ时则７８０５稳压器应选Ｒ1＜０．２５ｋΩ；７８１２稳压器应选Ｒ1＜０．６ｋΩ；７８１５稳压器应选Ｒ1＜０．７５ｋΩ；７８２４稳压器应选Ｒ1＜１．２ｋΩ。
由此可见，只有满足Ｒ1的取值条件，才能应用Ｖ0的简化表达式，否则实践与计算结果将有可能不相符合。
一.电子元器件知识大全作者：佚名来源：本站整理发布时间：2007-11-9 11:46:16减小字体增大字体介绍:电压.电流.电阻器.电容器.电感器.二极管.三极管.电位器.稳压块.保险管.集成块IC无论是硬件DIY爱好者还是维修技术人员，你能够说出主板、声卡等配件上那些小元件叫做什么，又有什么作用吗？如果想成为元件（芯片）级高手的话，掌握一些相关的电子知识是必不可少的。
三端集成稳压器三端固定集成稳压器在使用时，首先要根据输出电压的正、负选择7800系列或7900系列。
7800系列是正稳压器，7900系列是负稳压器，它们的输出电压分别是+5V～+24V和-5V～-24V。
输出电流有0.1A、0.5A和1.5A。
以W7800三端稳压器为例：W7800为固定式稳压电路，其输出电压有5V、6V、9V、12V、15V、18V、24V等档级。
最后两位数表示输出电压值。
输出电流分1.5A(W7800)、0.5A(W78M00)和0.1A(W78L00)三个档次。
例如：W7805，表示输出电压为5V、最大输出电流为1.5A；W78M05，表示输出电压为5V、最大输出电流为0.5A；W78L05，表示输出电压为5V、最大输出电流为0.1A。
1.固定输出的三端集成稳压器：固定输出的三端集成稳压器的三端指输入端、输出端及公共端三个引出端，其外形及符号如图所示。
固定输出的三端集成稳压器W78××系列和W79××系列各有七个品种，输出电压分别为±5V、±6V、±9V、±12V、±15V、±18V、±24V；最大输出电流可达1.5A；公共端的静态电流为8mA。
型号后两位数字为输出电压值。
在根据稳定电压值选择稳压器的型号时，要求经整流滤波后的电压要高于三端集成稳压器的输出电压2～3V（输出负电压时要低2～3V），但不宜过大。
固定输出三端集成稳压器的外形固定输出三端集成稳压器基本应用电路基本应用电路固定输出的三端集成稳压器的基本应用电路如上右图所示。
图中：C1用以抑制过电压，抵消因输入线过长产生的电感效应并消除自激振荡；C2用以改善负载的瞬态响应，即瞬时增减负载电流时不致引起输出电压有较大的波动。
C1，C2一般选涤纶电容，容量为0.1μF至几μF。
安装时，两电容应直接与三端集成稳压器的引脚根部相连。
好用的LM317(稳压IC)相信在许多的电路中，大家都已常见它的踪影，LM317 (3-Terminal Adjustable Regulator)也就是3端点可调整电压的稳压器，由于使用简单，设定电压方便，所以在许多的电路运用中都可以看到它。
我们站上的也是这样。
现在只是把它的用途再拿来整理说明一下。
LM317最早为国际半导体设计生产，后来LT(线性技术科技公司)也生产了改良型的LT317，是改良型的，但一般应用应不会有差别，(差别为:线性调整率LT317为.005%/V、LM317为.01%/V)。
当然现在不只这两家生产了，除了在各型号及封装上不同、电流能力不同外，在运用上机乎是完全兼容。
基本的特性如下:l 工作时V(A-O) =1.25l 工作电压3<=V(I-O)<=40l out>=10mA基本运用1:定电压通常LM317最常用为可调整电压源之用，官方数据就有标准用法如下:或是:其输出当成电压源时，公式就是:Vout=1.25*((R2+R1)/R1) 或 1.25*(R1+(R2/R1))工作电压V(I-O端)>=3VLM317的承受功率就是:P=V(I-O)*I*.当它的P很大时，别忘了为它加个散热片。
如果懒的计算，站上还有现的在线计算程序可以帮你计算电阻的值，用来计算精确电压，运用在定电压的电源供应上很方便:/Program/LM317-CALC/LM317-Calc.html只要使用固定的精密电阻，连调整电压都不用了，相信这已有很多人都很明了了! 站上很多的DIY分享也都时常运用LM317。
所以LM317运用在电压的供应上实在很方便。
站上以前也分享及收集了不少相关的文件:LM317稳压电路板: /new_page_16.htmLM317&LM337稳压电路: /Circuit/LM317andLM337-PWIC.pdf多了保护装置的LM317T可调稳压电源: /Circuit/LM317-PROTEC.pdf基本运用2:定电流LM317除了能当电压源外，还是好用的定电流装置，这是data sheet中提供的电路...其电流公式:Iout=1.25/R1要注意的是电阻R1的功率(W数)如果你需要输出的电流较大就要用较大w数的电阻，例如输出电流为1A那P(R1)=VI=1.25*I=1.25*1=1.25W所以R1就要挑 1.25W以上那限流电路又要运用在何处呢?运用1 - LED限流电路:有人会问，不是加限流电阻就好了吗，为何还要用限流电路? 基本上没错，以一般最常见的白光LED来说，只要知道它的工作电压及电流，就可以算出其应串联的电阻为多少，例如:一般常用的白光LED的规格如下:切入电压(Forward Voltage)3~3.8V(3.2V最佳)顺向电流(Forward Current)20mA~35mA那我们来算如果使用12V来当电源，那要如何来接呢?以每个LED为3.2V的工作电压来算，我们可以串联3个，所以工作电压成为3.2V*3=9.6V。
三端稳压管怎么接线及方法说明
三端稳压管工作原理三端稳压管分固定稳压和可变稳压2种。
一、三端固定稳压管工作原理1、三端固定稳压IC有正输出（78系列）和负输出（79系列）两种类型。
2、78系列原理图：
3、工作原理：上图与一般分立件组成的串联调整式稳压电源十分相似，不同的是增加了启动电路，恒流源以及保护电路，为了使稳压器能在比较大的电压变化范围内正常工作，在基准电压形成和误差放大部分设置了恒流源电路，启动电路的作用就是为恒流源建立工作点。
Rsc是过流保护取样电阻RA、RB组成电压取样电路实际路是由一个电阻网络构成，在输出电压不同的稳压器中，采用不同的串、并联接法，形成不同的分压比。
通过误差放大之后去控制调整管的工作状态，以形成和稳定一系列预定的输出电压，因此在图中将RA画成可变电阻形式。
79系列稳压器也是一种串联调整式稳压电源，但它的调整管处于共射工作状态，属集电极输出型稳压电路，其工作原理与78系列类似。
二、三端可变稳压管工作原理1、作为输出电压可变的集成三端稳压管也有正输出和负输出两种类型。
2、以三端稳压管LM317为例原理图：
3、工作原理：LM317的输出电压（也就是稳压电源的输出电压）U0为两个电压之和，即
A、B两点之间的电压和加在R2上的电压，而IR2实际上是两路电流之和，UR1为恒定电压1.25V，R1是一个固定电阻，所以，IR1是一个恒定的电流。
另一路是LM317调整端流出的电流ID，LM317稳定工作时，它的值基本上恒定。
调节R2，则，UR2=R*IR2是随R2变化的，可见，输出电压可以通过R2调节。
另外，LM317内含保护功能、工作稳定可靠等。
三端稳压器各个参数解释
对于三端稳压器，最常⽤的有78X系列和79X系列。
那么针对7805解释⼀下各个参数的意义。
⾸先下载7805⼿册，可以看出其特性描述如下：
1.输出电压和输出电流
7805输出5V，电压能达到1A，实际能够达到800mA已经不错了。
2.线性调整率
线性调整率是输⼊电压有⼀定的变化范围，那么输出电压变化多少，如下图是7805的线性调整率
3.负载调整率
负载发⽣变化时，输出电压也会有所下降，负载较轻时，输出电压会有所上升。
4.静态电流
此参数越⼩越好，这是IC本⾝的消耗。
5.静态电流变化量
负载发⽣变化，静态电流变化量的多少。
6.输出噪声电压
⼀般7805输出为⾼频噪声，所以再对输出端进⾏滤波时，可以选择相应的电容。
7.纹波抑制⽐
低频时可以不⽤太多关注，⾼频时需要注意。
8.输出电抗
频率越⾼，输出电抗会有所增⼤。
9.短路保护电流
超过此电流，会引起过电流保护，电压会迅速下降。
9.维持输出最⼩输⼊电压
此参数⾮常重要，若要是输出想要的输出电压，输⼊电压必须⼤于此值，否则不能得到想要的输出性能。
7805要求最⼩的输⼊电压为7.5V。
三端稳压器的作用是什么？三端稳压器7805应用详解三端稳压器的作用一般用于直流电路的保护电路，起到降压、稳压的作用。
+常用的78系列和79系列，78XX的都是正电压输出，79XX的都是负电压输出，输入电压一般不要太大，低于36V以内。
+78、79后面经常出现L或H或空白代表额定电流，如78L12代表输出%2B12V+0.5A的电压。
+接线：字面向自己时，最左边是1脚，中间是2脚，最右边是3脚.接线时1脚接电压输入，2脚接c端，3脚接输出端。
7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78 系列和负电压输出的79 系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子像是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
组成结构用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
7805目录[隐藏]三端稳压集成电路7805 7805应用电路 7805电参数7805的输入电压范围是多少 三端稳压集成电路78051. 7805概述2. 注意事项 7805应用电路 7805电参数7805的输入电压范围是多少[编辑本段]三端稳压集成电路78057805概述电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79×79×××系列。
顾名思义，三端IC 是指这种稳压用的集成电路，是指这种稳压用的集成电路，只有三条引脚输出，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
封装。
用78/79系列三端稳压IC 来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC 型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V ，7909表示输出电压为负9V 。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
三端可调稳压器原理
三端可调稳压器是一种用来稳定电压输出的电路装置。
它由输入端、输出端和调节端组成。
原理上，三端可调稳压器通过反馈控制的方式来调节电压的大小，使得输出端的电压能够始终保持在设定的稳定值。
具体来说，输入端的电源电压通过稳压器的管脚输入。
然后，输入端的电压经过内部放大电路进行放大，得到一个控制信号。
这个控制信号会被送入调节端，经过比较和放大等处理后，形成一个反馈信号。
反馈信号会与设定稳定值进行比较，如果输出电压与设定稳定值有偏差，反馈信号会向调节端发出相应的调节指令。
调节端会调节输出端的电压，使得输出电压逐渐接近设定稳定值。
一旦输出电压达到设定稳定值，反馈信号将不再改变，调节端也不再进行调节。
总结起来，三端可调稳压器的工作原理主要是通过内部的反馈控制电路实现的。
输入端的电压经过放大和处理后形成反馈信号，通过与设定稳定值进行比较和调节，控制输出端的电压维持在稳定值。
这样可以保证输出端的电压在变化的负载或电源条件下保持不变，实现稳定的电压输出。
用LM317T设计的三端稳压器电源电路介绍了三端稳压器LM317T芯片的工作过程及其输出电压的计算公式。
基于电路板芯片供电电源的考虑，设计了一种采用LM317T的三端稳压器的电源电路，用于给控制板芯片供电。
设计电路时，详细分析了其电路设计方法，给出了此电路主要参数的计算及实验波形。
最后将此供电电源电路制成印刷电路板，测取各重要测试点的电压信号，用Protel对电源供电电路进行仿真，仿真的结果与实际测试计算值相符，证明设计的电源供电电路是可靠的，具有一定的实用价值。
关键词：电源设计；三端稳压器LM317T；整流桥；仿真引言在设计小型单片机控制系统时，控制板上的集成芯片都需要外加直流电源，而且为了提高芯片及整个系统的稳定性能，对直流电源的电源质量也有较高的要求。
一般外加直流电源的做法有2种:外置式和内置式。
外置式即将芯片所需要的电源安放在外面，通常由电源模块组成，此电源模块直接产生芯片所需要的直流电压。
内置式即在控制板内部制作芯片所需要的直流电压电源。
外置式电源可以使布板更方便，但是成本较高;而内置式电源成本较低，布板较麻烦。
国内常采用的方法是直接使用外置式电源，方便布板。
LM317T是由美国国家半导体公司在2001年生产的一种三端口稳压器件，他的输出电压可以通过调整电阻进行一定幅度的调整。
输出的电压幅度在1.2～27V之间，基本上可以满足大多数集成芯片所需要的电压幅度。
基于经济方面的考虑，笔者设计了一种内置式的电源供电电路，制板后通过实验测试和软件仿真，证明此电源供电是可行且可靠的。
电源设计思路在电源稳定方面，设计中使用了大部分的电解电容，他们一方面起滤波的作用，另一方面稳定参考电压(芯片的工作电压)，参看下面给出的原理图。
对于输入输出电容，一般的要求是输入电容要尽可能大，相对容量的要求，对ESR的要求可以降低一些，因为输入电容主要是耐压，如果。
可调三端稳压器应用电路方案可调三端稳压器是一种常见的电子电路元件，广泛应用于各种电子设备中。
它的作用是在电路中提供稳定的直流电压，保证电路正常运行。
本文将深入讨论可调三端稳压器的应用电路方案，以及我对其观点和理解。
一、可调三端稳压器的基本原理和结构可调三端稳压器是基于稳压芯片构建的电路，其基本原理是利用负反馈的方法来实现稳定输出电压。
它由输入端、输出端和调节端组成，通过参考电压和电阻分压的方式，使得输出电压保持在设定值附近。
常见的稳压芯片有LM317、LM1117等。
二、可调三端稳压器的应用电路方案1. 定电流驱动方案在某些电路中，需要提供稳定的定电流驱动电源。
可调三端稳压器可以通过适当的电路配置来实现这一要求。
通过在调节端接入一个合适的电阻，可以使稳压芯片输出的电压和电流保持恒定，从而实现定电流驱动。
2. 恒流源电路方案恒流源电路在一些特定应用中非常重要，如LED驱动电路、运算放大器偏置电流源等。
可调三端稳压器可以作为恒流源电路的核心部件，通过合适的电路连接和调节元件的值来实现恒定的输出电流。
3. 低噪声电源方案在一些对电源噪声要求较高的应用中，如高灵敏度的测量仪器、音频放大器等，可调三端稳压器可以通过添加合适的滤波电路来减小输出端的噪声。
通过合理设计和选择滤波电路元件，可以将输出电源的噪声降至最低。
4. 多通道输出方案在一些特殊应用中，需要提供多个稳定的输出电压。
可调三端稳压器可以通过并联或级联连接的方式实现多通道输出，以满足不同的电路需求。
通过适当调节每个稳压芯片的输出电压和输出电流，可以灵活满足不同的应用要求。
三、我对可调三端稳压器应用电路方案的观点和理解可调三端稳压器是一种非常实用的电路元件，可以应用于各种电子设备中。
我认为，选择合适的电路方案对于保证电路稳定性和功能的发挥非常重要。
在实际应用中，根据具体需求选择合适的稳压芯片和电路配置非常关键。
不同的应用场景可能需要不同的参数和特性，并且需要根据电路的工作环境和要求进行合理的优化设计。
三端稳压器IC输出电压公式和用法
发布:admin

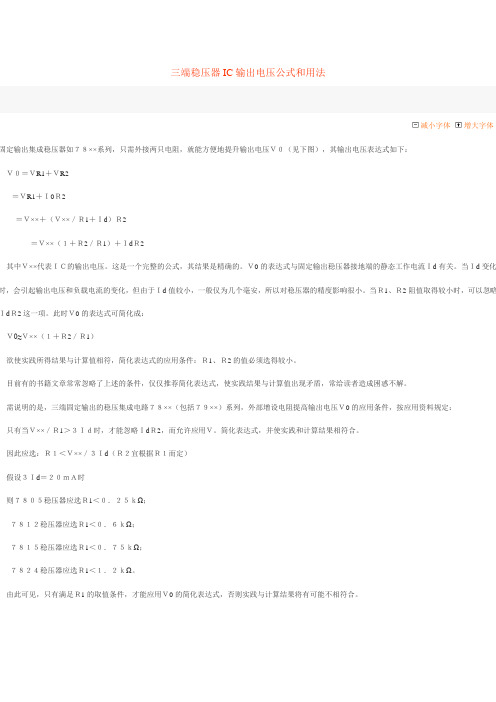

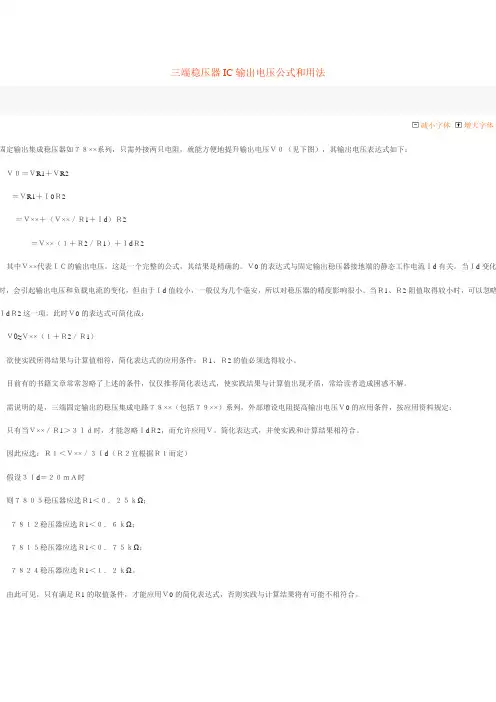

固定输出集成稳压器如７８××系列，只需外接两只电阻，就能方便地提升输出电压Ｖ０（见下图），
其输出电压表达式如下：
Ｖ０＝ＶR1＋ＶR2
＝ＶR1＋Ｉ0Ｒ2
＝Ｖ××＋（Ｖ××／Ｒ1＋Ｉd）Ｒ2
＝Ｖ××（１＋Ｒ2／Ｒ1）＋ＩdＲ2
其中Ｖ××代表ＩＣ的输出电压。
这是一个完整的公式，其结果是精确的。
Ｖ0的表达式与固定输出稳压器接地端的静态工作电流Ｉd有关。
当Ｉd变化时，会引起输出电压和负载电流的变化，但由于Ｉd值较小，一般仅为几个毫安，所以对稳压器的精度影响很小。
当Ｒ1、Ｒ2阻值取得较小时，可以忽略ＩdＲ2这一项。
此时Ｖ0的表达式可简化成：
Ｖ0≈Ｖ××（１＋Ｒ2／Ｒ1）
欲使实践所得结果与计算值相符，简化表达式的应用条件：Ｒ1、Ｒ2的值必须选得较小。
目前有的书籍文章常常忽略了上述的条件，仅仅推荐简化表达式，使实践结果与计算值出现矛盾，常给读者造成困惑不解。
需说明的是，三端固定输出的稳压集成电路７８××（包括７９××）系列，外部增设电阻提高输出电压Ｖ0的应用条件，按应用资料规定：
只有当Ｖ××／Ｒ1＞３Ｉｄ时，才能忽略ＩdＲ2，而允许应用Ｖ。
简化表达式，并使实践和计算结果相符合。
因此应选：Ｒ１＜Ｖ××／３Ｉd（Ｒ２宜根据Ｒ１而定）
假设３Ｉd＝２０ｍＡ时
则７８０５稳压器应选Ｒ1＜０．２５ｋΩ；
７８１２稳压器应选Ｒ1＜０．６ｋΩ；
７８１５稳压器应选Ｒ1＜０．７５ｋΩ；
７８２４稳压器应选Ｒ1＜１．２ｋΩ。
由此可见，只有满足Ｒ1的取值条件，才能应用Ｖ0的简化表达式，否则实践与计算结果将有可能不相符合。
