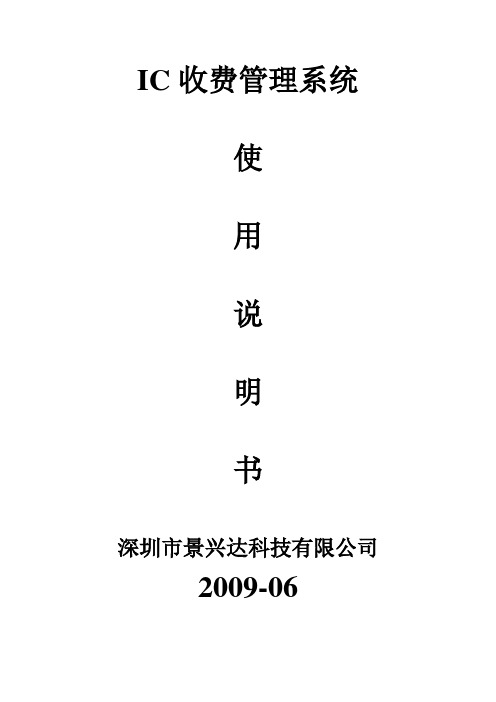

IC收费管理系统使用说明书深圳市景兴达科技有限公司2009-06目录第一章系统架构 (4)第二章初次使用向导 (5)第三章日常使用向导 (7)第四章各模块操作说明书 (8)第一节卡片信息管理 (8)1.1 卡片录入 (8)1.2 卡片挂失 (9)1.3 卡片解挂 (10)1.4 卡片更换 (10)1.5 卡片销户 (11)1.6 卡片修复 (12)1.7 卡片权限重写 (12)第二节基础信息管理 (13)2.1 用户类别登记 (13)2.2折扣类别 (14)2.3 组织架构（用户部门） (15)2.4 人员档案管理 (16)2.5 餐段定义 (17)2.6 菜单管理 (18)第三节结算中心管理 (19)3.1 用户开户 (19)3.2 用户充值 (21)3.3 用户退款 (21)3.4 用户补贴充值 (21)3.5 误扣款充值 (22)第四节设备管理 (23)4.1 设备管理部门 (23)4.2 设备类别 (24)4.3 设备登记 (25)4.4 设备设置 (26)4.5 下发菜单 (27)4.6 数据采集 (27)4.7 下发黑名单 (27)4.8 解挂黑名单 (28)第五节报表查询及打印 (29)5.1 开户明细 (29)5.2 充值明细 (34)5.3 退款明细 (35)5.4 补贴充值 (35)5.5 消费明细 (36)5.6 天消费明细 (36)5.7 消费统计汇总表 (37)5.8 天消费统计汇总表 (38)5.9 综合营业报表 (40)5.10 余额查询 (40)5.11 个人月份汇总表 (41)5.12 换卡记录查询 (41)第六节系统设置 (41)6.1 用户角色定义 (41)6.2 操作用户管理 (43)6.3 操作日志查询 (44)第七节系统菜单下的各功能介绍 (45)7.1 修改密码 (45)7.2 系统参数设置 (46)7.3 数据备份 (46)7.4 历史数据清除 (47)7.5 执行SQL语句 (47)7.6 更改背景图片 (49)第一章系统架构整个系统基于TCP/IP通讯方式上，整个系统可实时也可脱离计算机独立运行，系统结构图如下1．硬件要求a、PC机：PC586以上，256M内存，VGA高分彩显；b、硬盘容量：1GB以上2．软件运行环境系统支持操作系统：Windows 9x,windows xp/2000数据库：Microsoft SQL Server 2000企业版、个人版、标准版。
IC消费软件管理系统第一章软件的安装卸载和升级 (2)1.1 软件安装对计算机的最低配置要求 (2)1.2 软件的安装 (2)1.3 软件的卸载 (12)第二章软件的基本操作 (13)2.1 登录和进入操作软件 (13)2.2 参数设置 (14)2.2.1 必选参数设置 (14)2.2.2 可选参数设置 (19)2.2.3 系统初始化 (22)2.2.4 更改管理员密码 (23)2.2.5 高级选项 (24)2.3 新用户开户和帐户管理................................................................ 错误！未定义书签。
2.3.1 新增人员信息 (28)2.3.2 修改人员信息 (29)2.3.3 帐户注销 (30)2.3.4 换卡操作 (30)2.3.5 挂失操作 (31)2.3.6 帐户信息查找操作 (33)2.3.7 帐户信息提交 (32)2.3.8 消费机设置.IC卡操作（设置定额.定次.打折.扇区） (32)2.3.9 补贴管理 (35)2.3.10 菜单设置 (36)2.3.11 已销卡回收 (37)2.3.12 人事资料导入 (37)2.4 增减款和消费管理 (38)2.4.1 增减款操作 (39)2.4.2 增减款汇总 (42)2.4.3 消费流水管理 (44)2.5 功能设置 (47)2.5.1 设置消费时段 (47)2.5.2 设置消费机管理卡 (47)2.6 报表中心 (48)2.6.1 用户余额表 (48)2.6.2增减款明细表 (49)2.6.3消费明细表 (49)2.6.4记次统计表 (51)2.7 测试机器 (51)2.8 常用工具及技巧 (52)2.8.1 修改用户名和添加用户 (52)2.8.2 数据库的还原和备份 (53)2.8.4 锁定屏幕 (54)2.8.5 查看和打印操作日志 (54)第三章技术支持 (54)第四章声明 (55)第一章软件的安装卸载和升级1.1 软件安装对计算机的最低配置要求CPU Celeron 400MHz 或Pentium 133MHz以上内存最低要求128 MB [推荐256MB]硬盘系统驱动器上需要100MB以上的可用空间显示Super VGA (1024x768) 或更高分辨率的显示器（颜色设置为256 色或更高）鼠标Microsoft 鼠标或兼容的指点设备操作系统可以安装在以下任一系统上：Windows 2000（打补丁SP2 或更高版本）[推荐]Windows XPMicrosoft Windows 2003 Windows NTWindows 98第二版(或更高版本)1.2 软件的安装1、安装SQL SERVER 2000首先将SQL者SERVER 2000光盘放入光驱，系统将自动弹出安装界面（如下图），或运行AUTORUN.EXE。
1第一章 系统简介启迪智能消费管理系统是集智能卡、自动化控制、计算机通讯及网络技术于一体，以 IC 智能卡为核心，以计算机通讯和网络技术为辅助手段，通过自动化控制把各种基础设施连接成一个有机的整体。
该系统广泛应用于院校、机关、企事业单位等需要集中消费的场所。
我们站在用户的角度，通过人性化的设计为用户提供完善、安全、简便、稳定的智能消费系统。
第一节 系统构成启迪消费管理系统由消费机、充值机、读写机、网卡、IC 卡、网线、计算机、启迪消费软件等组成。
第二节 系统拓朴图第三节通讯联网安装说明一、选择通讯方式如单台消费机，且与计算机距离较近（12米内），可采用RS232通讯方式，直接与计算机串口联接；如多台消费机，或消费机与计算机距离较远，可采用RS485通讯方式。
充值机也如此。
1. RS232通讯方式采用RS232通讯方式，将随机配的RS232通讯线（一端为USB 接头，另一端为九针接头）的USB接头接至消费机的RS232接口，九针接头接至计算机串口。
2. RS485通讯方式RS485必须配合网卡才能工作，收发数据用一对通讯线。
网卡与消费机通过网线采用RS485通讯方式，网卡与计算机则采用RS232通讯方式连接。
(1) RS485接线将随机配线中两端为USB接头的通讯线从中间剪断，一端USB接头接网卡485接口处，另一端USB接头接消费机485接口处，两断头之间通过网线连接。
该线内部连接关系如下：用随机配线的线2、线3接到网线一对线上。
二、机器安放消费机视场地安放固定好，并设置好机号。
读写机、网卡可置于计算机旁边。
充值机可置于计算机旁边,也可置于消费机旁。
三、通讯线布置单台消费机则直接布线至计算机；多台机则在消费机处布一总线至网卡处，然后多台消费机分别连接至总线。
各机分时占用总线。
2线材强烈推荐使用超五类双绞屏蔽网线,布线时应尽量远离高压电源线、强磁场。
★★★网线的屏蔽线接地抗干扰效果会更佳。
四、通讯测试安装好软件，设置好软件工作环境后，用【同步机器时间】或【设置消费模式】等功能测试计算机与消费机是否正常通讯。
中国电子口岸身份认证系统操作手册中国电子口岸数据中心2017年8月目录前言 (1)系统介绍 (2)系统简介 (2)操作说明 (3)如何进入本系统 (3)一、进入系统 (3)二、特别提示 ................................................................................................................ 错误！未定义书签。
企业操作员信息申报 (3)一、功能介绍 (3)二、注意事项 (4)三、操作介绍 (4)企业操作员信息注销申报 (10)一、功能介绍 (10)二、注意事项 (11)三、操作介绍 (11)三证合一信息_变更界面 (13)一、功能介绍 (13)二、注意事项 (13)三、操作介绍 (14)IC卡延期界面 (16)一、功能介绍 (16)二、注意事项 (16)三、操作介绍 (17)IC卡挂失界面 (21)一、功能介绍 (21)二、注意事项 (21)三、操作介绍 (21)IC卡解挂界面 (25)一、功能介绍 (25)二、注意事项 (25)三、操作介绍 (25)IC卡冻结界面 (29)一、功能介绍 (29)二、注意事项 (29)三、操作介绍 (29)IC卡解冻界面 (33)一、功能介绍 (33)二、注意事项 (33)三、操作介绍 (33)IC卡解锁界面 (38)一、功能介绍 (38)二、注意事项 (38)三、操作介绍 (38)IC卡综合查询界面 (43)一、功能介绍 (43)二、注意事项 (43)三、操作介绍 (43)企业商务部备案申请 (45)一、功能介绍 (45)二、注意事项 (45)三、操作介绍 (46)企业海关备案授权 (47)一、功能介绍 (47)二、注意事项 (47)三、操作介绍 (48)IC卡海关备案 (49)一、功能介绍 (49)二、注意事项 (49)三、操作介绍 (49)企业外汇备案授权 (50)一、功能介绍 (50)二、注意事项 (51)三、操作介绍 (51)IC卡外汇备案 (52)一、功能介绍 (52)二、注意事项 (52)三、操作介绍 (52)退出本系统 (53)前言为了认真贯彻落实国务院关于推进简政放权、放管结合、职能转变改革要求，贯彻落实《国务院关于批转发展改革委等部门法人和其他组织统一社会信用代码制度建设总体方案的通知》国发〔2015〕33号，结合企业入网的实际工作情况，中国电子口岸数据中心提出对企业入网流程进行优化。
IC储蓄消费系统软件使用说明书范文软件说明书一、系统简介............................................................. .. (4)1、一卡通系统功能............................................................. .. (4)2、一卡通系统架构............................................................. .. (4)3、IC储蓄消费系统介绍............................................................. (5)4、系统配置............................................................. .. (5)5、系统功能介绍............................................................. (6)6、硬件技术参数............................................................. (6)7、收款机各错误代码............................................................. . (7)二、软件安装............................................................. .. (8)1、数据库的安装............................................................. . (8)2、控制系统............................................................. (8)3、管理系统............................................................. (8)三、软件说明............................................................. .. (9)1、软件快捷操作指南............................................................. . (9)1)、控制系统设置............................................................. (9)2)、系统操作............................................................. .. (9)3)、新增卡片............................................................. .. (9)4)、福利发放............................................................. .. (9)6)、卡挂失............................................................. (9)7)、卡回收............................................................. (9)8)、异常卡............................................................. (9)9)、采集、入库............................................................. . (9)2、控制系统平台............................................................. . (10)1）、系统登录............................................................. .. (10)2）、软件注册和试用............................................................. .. (10)3）、控制系统设置............................................................. (10)4）、添加一个子系统............................................................. .. (11)5）、删除一个子系统............................................................. .. (12)6）、查询子系统............................................................. . (12)7）、通信接口设置............................................................. (12)8）、打开和关闭串口............................................................. .. (12)9）、隐藏窗口............................................................. .. (12)10）、工作组设置............................................................. .. (12)11）、收款机管理............................................................. .. (13)12）、充值机/查询机参数设置 (14)3、管理系统平台............................................................. . (16)1)、系统设置............................................................. .. (16)1>、重新登录与注销 (16)2>、操作员设置............................................................. .. (17)3>、操作员权限域设置 (18)4>、更新域表............................................................. (19)5>、背景设置............................................................. (19)6>、通信接口设置............................................................. . (19)7>、退出............................................................. .. (19)2）、人事子管理系统............................................................. .. (19)1>、部门人事.............................................................. .. (20)2>、辅助功能............................................................. (23)3）、卡片管理............................................................. .. (26)1>、发卡............................................................. . (27)2>、批量发卡............................................................. (28)3>、补发新卡............................................................. (29)4>、处理控制器发卡信息 (29)5>、处理卡操作异常 (29)6>、收费系统建帐.............................................................. (30)7>、挂失............................................................. .. (31)8>、反挂失............................................................. . (31)9>、报废............................................................. . (32)10>、回收............................................................. (33)11>、转帐............................................................. (34)4）、IC消费管理系统............................................................. . (35)1>、帐务管理............................................................. (35)2>、福利管理.............................................................. .. (40)3>、收费设备管理............................................................. . (43)4>、系统维护............................................................. (44)5>、系统参数............................................................. (45)6>、读取/修复卡信息 (46)7>、更改个人密码............................................................. . (47)8>、查询与报表............................................................. .. (47)5）、设备管理............................................................. . (54)6）、系统辅助............................................................. . (54)四、保养、维修............................................................. .. (54)五、问题及诊断............................................................. (55)1、打开软件时提示“网络无法连接” (55)2、对卡操作时，出现异常............................................................. . (55)3、消费时卡片出现E02并长叫 (55)4、查询报表时，消费数据找不到 (55)5、查询收款机不在网............................................................. (55)6、领取补贴“是否过期作废”与实际不符 (55)7、卡片在收款机上消费时不能显示其卡内金额 (55)8、转帐后的金额多于实际金额 (56)六、用户须知............................................................. (56)Reformer公司是一家专业从事非接触式智能卡终端设备的开发制造商。
IC消费管理系统安装和使用说明一、安装SQL Server2000数据库说明 (2)二、安装(发卡器与手持机驱动)说明 (4)三、安装智能消费管理系统(标准版)说明 (5)四、消费系统使用说明 (9)五、在软件当中设置登记机器号 (10)六、设置部门信息 (12)七、开户（俗称给员工或顾客办卡） (13)八、充值、减钱、查看充值记录 (14)九、采集数据、查看人员消费记录或消费总额 (24)十、挂失、解挂、换卡、注消 (29)十一、软件机器操作——设备基本设置中的功能介绍和使用说明 (38)第一步;安装SQL Server2000数据库说明（一）、安装数据SQL Server2000：将安装光盘放入光驱，自动运行或双击AUTORUN.EXE运行，出现如图所示：单击第一个按钮：安装SQL Server2000组件（C），出现如图：单击第一个按钮：安装数据库服务器（S）即可,接下来一直单击下一步直到出现“服务账户”界面，在“服务设置”中请选择“对每个服务使用同一账户，自动启动SQL Server服务”和“使用本地系统账户”两个选项，如图：单击下一步，出现“身份验证模式”界面，请按如下图设置：选择“混合模式（Windows身份验证和SQL Server 身份验证）”和“空密码（不推荐）”两个选项。
单击下一步,安装程序开始复制文件并自动完成SQL SERVER2000安装；注意：安装完SQL后要运行SQL Server2000SQL Server2000：安装完成后，运行“开始”--->“程序”--->“Microsoft SQL Server”--->“服务管理器”，打开如图：选中“当启动OS时自动启动服务”后点“开始/继续”按钮，启动服务，如能正常启动服务，即表示SQL数据库成功能安装第二步;安装(发卡器与手持机驱动)说明1、打开光盘中的发卡器与手持机驱动2、点击—INSTALL3、提示驱动安装成功点击确定第三步;安装智能消费管理系统(标准版)说明此时需注意，如果是菜单版的消费机就安装（智能消费管理系统(菜单正式版)），否则就安装标准版1、点击光盘中的—智能消费管理系统(标准版)点击下一步2、点击下一步，此时也可以选择安装到别的盘3、点击下一步4、点击下一步5、点击下一步6、点击完成7、打开电脑桌面上的——智能消费管理系统——点击确定8、点击确定——即消费系统安装完毕第四；消费系统使用说明进入系统密码是8第（一）步；设置发卡器串口号把发卡器与电脑连接上，然后进入系统设置发卡器串口号,详情如下点击系统管理——系统参数设置——点击搜索——提示检测端口成功点击确定——点击保存1，点击系统管理——系统参数设置2，击点搜索3，端口检测成功点击确定——点击保存，此时发卡器的串口号设置完成第（二）步：在软件当中设置登记机器号1，点击系统管理——消费机登2第（三）步；设置部门信息详情如下:点击帐户管理——基本资料定义——部门信息管理——点击增加——输入部门名称（名称可以随便输）——点击OK1，点击帐户管理——基本资料定义——部门信息管理2，点击增加——输入部门名称（名称可以随便输）——点击OK第（四）步；开户（俗称给员工或顾客办卡）点击帐户管理——点击新增——此时需放置一张IC卡在放卡器上面——输入人员编号、人员姓名、卡号、级别、部门名称、充值金额（可以为0）、押金（可以为0）等，其它的可以不输，输入完成后点击保存——开户成功，这张卡就可以去机器上消费1，点击帐户管理2，点击新增3，此时需放置一张IC卡在放卡器上面——输入人员编号、人员姓名、卡号、级别、部门名称、充值金额（可以为0）、押金（可以为0）等(带*号的为必填项目)其它的可以不输，输入完成后点击保存——开户成功，这张卡就可以去机器上消费第（五）步；充值详情如下:需要充值的IC卡放置在放卡器上面，点击增减操作（增减操作就是往卡片里面增钱或减钱，俗称充值）——点击个人增减——点击读卡——输入金额——点提交1、点击增减操作2、点击个人增减3、此时把需要充值的IC卡放置在放卡器上面4、点击读卡5、在增减金额里面输入需要充值的金额6，点击提交，提示操作成功，此时金额已充值到卡里面，点确定即可第（六）步；减钱（如果把卡里面的钱差减掉）把卡放到发卡器上点击增减操作——点击个人增减——点读卡——增减方式里面选择现金提取——点提交2，输入需要减掉的金额3，点击提交，提示操作成功，卡里面的就减掉了第（七）步；如果查看个人充值记录点击增减操作——点击查找——在增减日期里选择你要查询的日期——在卡号里面输入你需要查询的某张卡卡号——点击查找1，点击增减操作2，点击查找3，在增减日期里选择你要查询的日期4，在卡号里面输入你需要查询的某张卡卡号5，点击查找第（八）步；查看一个每月或一个星期或一天的充值总额点击增减操作——点击查找——在增减日期里选择你要查询的日期——点击查找1，点击增减操作2，在增减日期里选择你要查询的日期3，点击查找4，以上就是这个月的充值总额5，如果需查询其它报表请到报表中心查询第九步；查看人员消费记录或消费总额点击采集数据——点击采集流水——选择机器（选择你所要下载机器的机号至右边）——点击下载数据(此时必须保证机器与电脑连接上，否则无法下载数据）1，点击采集数据——2，点击采集流水3，选择机器（选择你所要下载机器的机号至右边）4，点击下载数据5，如需查看个人消费记录；点击查找——输入消费时间——输入卡号、人员编号或姓名——点击查找6，输入消费时间7，输入卡号、人员编号或姓名——点查找8，点查找9，如需查看其它消费数据报表，请点击报表中心第十步；挂失、解挂、换卡、注消操作方法1，挂失，点击帐户管理——选中你所需要挂失的人员卡号——点击挂失——点提交（此时必须保证机器跟电脑已连接上）2，选中你所需要挂失的人员卡号3，点击挂失4，点提交（此时必须保证机器跟电脑已连接上）5，挂失完成之后卡状态会显示一把锁的状态（即这张卡就挂失成功无法在机器上消费）6，解挂，点击帐户管理——选中你所需要解挂的人员卡号——点击解挂——点提交（此时必须保证机器跟电脑已连接上）点击帐户管理7，选中你所需要解挂的人员卡号8，点击解挂——点提交（此时必须保证机器跟电脑已连接上）9，换卡（换卡之前必须把所有卡机上的消费数据下载到电脑里面），点击帐户管理——选中你所需要换卡的人员卡号——点击换卡——此时需放置一张新的IC卡在发卡器上——输入新卡号——点击换卡10，选中你所需要换卡的人员卡号11，点击换卡——此时需放置一张新的IC卡在发卡器上12，输入新卡号——点击换卡-换卡成功13，注销（俗称人员退卡），点击帐户管理——选中你所需要注销的人员卡号——点击注销——此时需放置你需要注销人员的IC卡在发卡器上——点读卡信息——点注销点击帐户管理14，选中你所需要注销的人员卡号15，点击注销——此时需放置你需要注销人员的IC卡在发卡器上16，点读卡信息17，点注销18，点yes第(十一),软件机器操作——设备基本设置中的功能介绍和使用说明；1，点击机器操作——设备基本设置1，设置新机号、获取时间、校正时间、设置公司名称、设置菜单密码、设置单笔限额2，设置时段限次限额3,设置折扣管理。
1第一章 系统简介启迪智能消费管理系统是集智能卡、自动化控制、计算机通讯及网络技术于一体，以 IC 智能卡为核心，以计算机通讯和网络技术为辅助手段，通过自动化控制把各种基础设施连接成一个有机的整体。
该系统广泛应用于院校、机关、企事业单位等需要集中消费的场所。
我们站在用户的角度，通过人性化的设计为用户提供完善、安全、简便、稳定的智能消费系统。
第一节 系统构成启迪消费管理系统由消费机、充值机、读写机、网卡、IC 卡、网线、计算机、启迪消费软件等组成。
第二节 系统拓朴图第三节通讯联网安装说明一、选择通讯方式如单台消费机，且与计算机距离较近（12米内），可采用RS232通讯方式，直接与计算机串口联接；如多台消费机，或消费机与计算机距离较远，可采用RS485通讯方式。
充值机也如此。
1. RS232通讯方式采用RS232通讯方式，将随机配的RS232通讯线（一端为USB 接头，另一端为九针接头）的USB接头接至消费机的RS232接口，九针接头接至计算机串口。
2. RS485通讯方式RS485必须配合网卡才能工作，收发数据用一对通讯线。
网卡与消费机通过网线采用RS485通讯方式，网卡与计算机则采用RS232通讯方式连接。
(1) RS485接线将随机配线中两端为USB接头的通讯线从中间剪断，一端USB接头接网卡485接口处，另一端USB接头接消费机485接口处，两断头之间通过网线连接。
该线内部连接关系如下：用随机配线的线2、线3接到网线一对线上。
二、机器安放消费机视场地安放固定好，并设置好机号。
读写机、网卡可置于计算机旁边。
充值机可置于计算机旁边,也可置于消费机旁。
三、通讯线布置单台消费机则直接布线至计算机；多台机则在消费机处布一总线至网卡处，然后多台消费机分别连接至总线。
各机分时占用总线。
2线材强烈推荐使用超五类双绞屏蔽网线,布线时应尽量远离高压电源线、强磁场。
★★★网线的屏蔽线接地抗干扰效果会更佳。
四、通讯测试安装好软件，设置好软件工作环境后，用【同步机器时间】或【设置消费模式】等功能测试计算机与消费机是否正常通讯。
★★★测试完毕后系统投入使用前须将系统进行初始化。
日期、时间等信息一定要重新统一设置。
第二章硬件设备概述第一节消费机概述一、消费机功能简介模块化系统设计，外形优美，具有可靠性高，维修、检测方便的优点。
1.开机自检功能，故障提示。
2.可直接连接微型打印机，即时打印每笔消费流水单（限SF-860以上机型）。
3.采用双面6cm×11cm带背光的LCD液晶显示屏，消费一目了然。
4.采用带背光的双键盘，操作更方便实用。
5.可通过卡号查询用户在本消费机的最近一笔消费记录，便于对帐。
6. 可独立进行消费总额和总人次的汇总统计并可打印。
7.每台消费机可存储32704笔消费记录，最大开户100万张卡，黑名单无限量。
8.多种消费方式：菜单、定额、选额。
39.实时消费和脱机消费两种工作模式。
10.具有本单位独立开户和识别功能、挂失卡、注销卡、非本单位的用户卡使用无效并报警。
11.可设置时段消费，也可设置每张用户卡每天最大消费限额（用户卡超额消费需输入密码方可继续使用，防止用户卡丢失时被恶意消费）。
12.自带后备电源（限SF-830以上机型），停电仍可正常使用，蓄电池低电压报警功能。
13.通讯方式可采用RS232/RS485两种方式，联网数量最大可达999台。
14.严格根据PHILIPS要求设计，符合ISO14443国际标准，具有读卡距离大，可靠性高的特点。
二、消费机平面图图2.1三、消费机使用说明1. 消费机开机后会进行自动检测、故障提示(1)自动显示数字“0—9”和字母“A—F”。
(2) 显示版本号。
(3)显示日期(若日期不对则应修正；否则在报表统计中会出现错误)。
4(4)显示时间完毕后可以开始正常工作。
2. 操作说明(1)设置所需要的消费方式（菜单，定额，选额），初始默认消费方式为选额消费。
菜单：即0-9数字可分别代表一种菜的价格。
（可直接在软件上设置，如设置1为肉丝5元。
那么消费时候在菜单模式下选1再刷卡确定就会扣除5块。
）定额：先输入消费金额再刷卡。
选额：先刷卡再输入相应的消费金额，确定即可消费成功。
(2)设置消费额，按“确定”键有效（定额方式不清除消费额的显示，其它方式则清除，必须重新输入消费额）。
(3)等待用户刷卡1) 刷卡成功：有效指示灯闪亮，并且显示卡上余额，若需要打印票据，则可直接按“打印”键。
2) 刷卡失败：无余额显示或出现错误提示，此时应根据错误提示做相应操作（详见第七章错误代码说明）若无错误提示，则应重新刷卡，直到刷卡成功。
3. 消费机设置进入设置状态：“功能键”→“数字键(0---10)”→“确认键”→“本机密码”→“确认键”→需要修改的信息(例如日期) →“确认键”操作完毕。
如果不修改数据，则不输入修改信息，直接按“确认键”即可。
(1) 其中数字键含义如下：数字键1．调整日期(年月日，分别为两位数，不足则补零，共6位数)输入新的年月日，按“确认键”即可。
(例如2004年6月8日为040608)数字键2．调整时间(时、分，分别为两位数，不足则补零，共4位数)输入新的时和分，按“确认键”即可。
数字键3．修改本机密码(初始密码为999999)，密码为六位数字，输5入新的密码，按“确认键”即可。
数字键4．修改机号(初始机号为999)输入新的机号，(范围001－999)，按“确认键”即可。
数字键5．菜单设置(初始菜单金额值全部为0.00)。
最多可以设置10个菜单值。
数字键0-9分别表示相应的菜单值。
输入新的金额（范围0.00－99.80元），按“确认键”，则进入下一菜单,若不修改，按“+”键则进入下一菜单。
若按“确认键”，则退出菜单设置。
数字键6．备用。
数字键7．设置本机最大存储金额（默认金额值为100000元）输入新的最大存储金额，按“确认键”即可。
当本机的总金额达到最大存储金额时，停止刷卡并报警，此时应将数据上传送至PC机，传送完毕后才允许继续刷卡消费。
数字键8．备用。
数字键9．修改消费方式(默认值为3。
其中1:菜单；2：定额；3：选额) 输入新的消费方式，按“确认键”即可。
下次开机后自动显示新的消费方式。
若要暂时改变消费方式，则可按“功能键”和若干“+”键，当所需指示灯亮时再按“确认键”即可。
数字键10．设置消费时段，即允许刷卡时间段(默认值为00：00-24:00)最多可以设置6个时段，每个时段分为起始时间和终止时间。
和当前时间处于消费时段内就允许刷卡，否则禁止刷卡，并在时钟显示前出现两个“—”符号提示。
(2) 其它键使用说明1)打印键：“打印”键：打印当前最近一笔消费记录。
“0”→“打印”打印总消费人次和总消费金额(以元为单位)。
2)背光键：控制液晶显示屏的背光灯和键盘的背光灯。
3)查询键：6“查询”→“确认”：显示总消费人次和总消费金额（以元为单位）。
4)退出键：退出当前状态，回到时间显示状态。
5)清除键：若输入的数字有错，按此键后可以重新输入。
6)“+”键：用于上、下翻页。
备注：用户的小键盘上的“清除”键和“确认”键只有在超额消费需要输入消费密码时才有效。
第二节充值机概述一、充值机功能简介具备充值、更改用户卡的密码或管理卡的密码、凭证打印、用户查询、统计功能。
1.开机自检功能，故障提示。
2.可直接连接微型打印机，即时打印每笔消费流水单。
3.采用双面6cm×11cm带背光的LCD液晶显示屏，消费一目了然。
4.采用带背光的双键盘，操作更方便实用。
5.可更改用户卡的密码或管理卡的密码。
6.可通过卡号查询任一用户在本充值机的最近一笔充值记录，便于对帐。
7.可独立进行充值总额和充值总人次的汇总统计并可打印。
8.每台充值机可存储32704笔消费记录，最大开户100万张卡，黑名单无限量。
9.实时充值和脱机充值两种工作模式。
10.具有本单位独立开户和识别功能、挂失卡、注销卡、非本单位的用户卡使用无效并报警。
11.自带后备电源，停电仍可正常使用，蓄电池低电压报警功能。
712.通讯方式可采用RS232/RS485两种方式。
13.严格根据PHILIPS要求设计，符合ISO14443国际标准，具有读卡距离大，可靠性高的特点。
二、充值机平面图（同图2.1）三、充值机使用说明1. 开机后充值机将进行自动检测、故障提示(1)自动显示数字“0—9”和字母“A—F”。
(2)显示日期(若日期不对则应修正；否则在报表统计中会出现错误)。
(3)显示时间，可以开始正常工作。
2. 充值机设置进入设置状态：“功能键”→“数字键(0---10)”→“确认键”→“本机密码”→“确认键”→需要修改的信息(例如日期)→“确认键”操作完毕。
如果不修改数据，则不输入修改信息，直接按“确认键”即可。
(1) 其中数字键含义如下：数字键1．调整日期（年月日，分别为两位数，不足则补零，共6位数）输入新的年份，按“确认键”即可。
数字键2．调整时间（时，分，分别为两位数，不足则补零，共4位数）输入新的时和分，按“确认键”即可。
数字键3．修改本机密码（初始密码为999999），密码为六位数字。
输入新的密码，按“确认键”即可。
数字键4．修改机号（初始机号为999）输入新的机号，（范围001－999），“确认键”。
数字键5. 更改用户卡的密码或管理卡的密码操作步骤：1)“功能”→“5”键→“确认”。
2)刷卡后出现“------”提示等待输入卡的原密码，并将卡片放在刷卡处。
83)当输入正确后按“确认键”；如不正确将出现“------”提示等待重新输入原密码。
4)原密码输入正确后出现“FFFFFF”提示，请输入新的密码；完毕后，按“确认键”，出现“EEEEEE”提示。
再次输入新的密码后并将卡片放在刷卡处的同时按“确认键”完毕。
5)更改成功后，充值机蜂鸣器响一声、“有效”指示灯的灯亮并回到显示时间状态。
如不正确蜂鸣器响三声并将出现“FFFFFF”提示，请重新输入新密码。
数字健6．备用数字健7．设置本机最大存储金额（默认金额值为100000元。
）输入新的最大存储金额，按“确认键”即可。
当本机的总金额达到最大存储金额时，则不能刷卡并报警，此时应将数据上传送至PC机，传送完毕后才允许刷卡充值。
数字健8．备用(2) 其它键使用说明1)打印键：“打印”键：打印当前最近一笔充值记录。
“0”→“打印”打印总充值记录数和总充值金额。
2)背光键：控制显示面板照明灯和键盘照明灯亮，再按一次则灯不亮。
3)查询键：“查询”→“确认”：显示总充值人次和总充值金额（以元为单位）。
4)退出键：退出当前状态，回到时间显示状态。
5)清除键：若输入的数字有错，按此键后可以重新输入。
6)“+”键：用于上、下翻页。
3.冲值机上充值操作说明“刷管理卡”→“输入管理卡密码”→“确认键”→“输入充值金额”→“确认键”→“刷用户卡”操作完毕。
