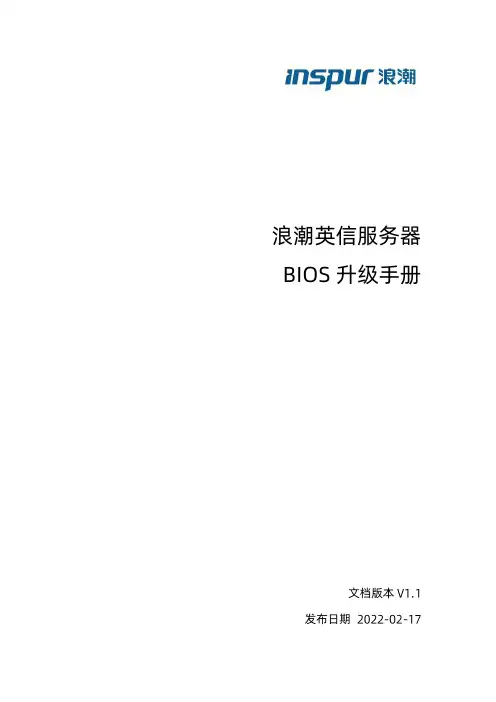

浪潮英信服务器BIOS升级手册文档版本发布日期版权所有浪潮电子信息产业股份有限公司。
保留一切权利。
未经本公司事先书面许可，任何单位和个人不得以任何形式复制、传播本手册的部分或全部内容。
环境保护请将我方产品的包装物交废品收购站回收利用，以利于污染预防，共同营造绿色家园。
商标说明浪潮、、浪潮、英信是浪潮集团有限公司的注册商标。
本手册中提及的其他所有商标或注册商标，由各自的所有人拥有。
安全声明服务器产品安全一直是浪潮关注的焦点，保障产品安全是浪潮的关键战略之一。
为使您更清晰地了解服务器产品，请注意如下安全风险声明。
在调整用途或淘汰服务器时，为了保护数据隐私，允许从、中恢复固件出厂设置、删除信息、清除日志。
同时，建议采用第三方安全擦除工具对硬盘数据进行全面安全擦除。
您购买的产品、服务或特性在业务运营或故障定位的过程中将可能获取或使用用户的某些个人数据（如告警邮件接收地址、地址），故您有义务根据所适用国家的法律制定必要的用户隐私政策并采取足够的措施，以确保用户的个人数据受到充分的保护。
服务器开源软件声明的获取，请直接联系浪潮客户服务人员咨询。
部分用于生产、装备、返厂检测维修的接口、命令，定位故障的高级命令，如使用不当，将可能导致设备异常或者业务中断，故不在本资料中说明。
如需要，请向浪潮申请。
浪潮建立了产品安全漏洞应急和处理机制，保证第一时间及时处理产品安全问题。
若您在浪潮产品中发现任何安全问题，或者寻求有关产品安全漏洞的必要支持，可以直接联系浪潮客户服务人员。
浪潮将一如既往的严密关注产品与解决方案的安全性，为客户提供更满意的服务。
内容声明您购买的产品、服务或特性等应受浪潮集团商业合同和条款的约束。
本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，浪潮集团对本文档的所有内容不做任何明示或默示的声明或保证。
文档中的示意图与产品实物可能有差别，请以实物为准。
本文档仅作为使用指导，不对使用我们产品之前、期间或之后发生的任何损害负责，包括但不限于利益损失、信息丢失、业务中断、人身伤害，或其他任何间接损失。
浪潮全产品手册.pdf说明书
浪潮全产品手册浪潮服务器关键应用主机高性能人工智能英信服务器统一存储天梭M13天梭TS860G3天梭TS860M5TL1000/2000DPS-M1BCP FS5900FS6500/6600FS6800FS9510/9520 NF5180M5NF5280M5NF5270M5NF8480M5大数据云海Insight 云海大数据一体机NF5486M5NF5466M5I9000SR整机柜InCloudRack融合架构整机柜AS5600G2/AS5800G2AS2200G2/AS2600G2AS5300G2/AS5500G2AS5600AS18000NP5570M5ON5263M5OB5161M4OB5162M5存储光纤交换机备份软件业务连续性保护软件磁带库DP1000-M1备份一体机目录NF8260M5i24NF5280M5AGX-2GX4NF5280M5-VNF5468M5SR-AI整机柜F10A FPGAAS1300G2/1500G2/1600G2AS13000HF5000软件定义存储HF系列全闪AS2600G2-F/AS5300G2-F/AS5500G2-F/AS5600G2-F/AS5800G2-F安全可信服务器SSR主机安全增强系统安全应用交付系统运维安全管控系统数据库安全审计系统AIStation天眼AI应用程序特征分析系统深度学习框架CAFFE-MPIi48云操作系统K-DB数据库超融合架构一体机InCloud OpenStack云操作系统I8020刀片服务器 NF5288M5(AGX-2)NF5280M5i24i48TS860M5ClusterEngine集群管理平台基因一体机GeneEngine M2F10A FPGA天眼高性能应用特征监控分析系统K-DB K-RAC集群云海OS·服务器虚拟化系统 V5数据中心管理平台InCloud Manager01关键应用主机天梭M13支持高达48TB内存容量的千核级新一代关键应用主机，拥有单日处理数十亿笔交易的强大计算能力，为客户核心业务量身打造。
NF5280产品手册1.0

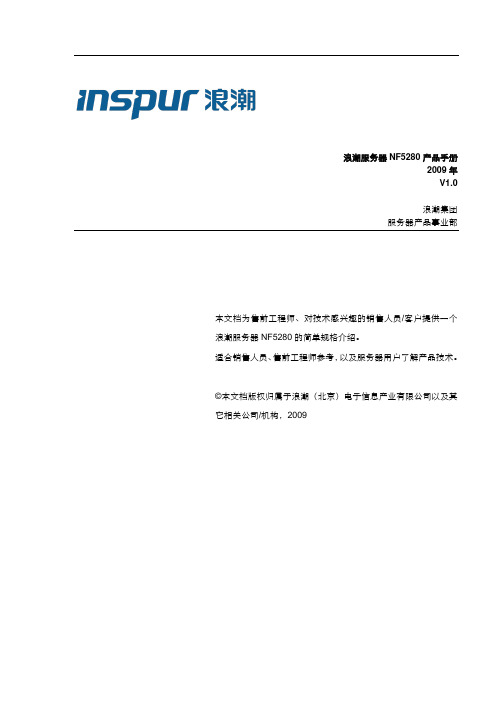

浪潮服务器NF5280产品手册2009年V1.0浪潮集团服务器产品事业部本文档为售前工程师、对技术感兴趣的销售人员/客户提供一个浪潮服务器NF5280的简单规格介绍。
适合销售人员、售前工程师参考，以及服务器用户了解产品技术。
©本文档版权归属于浪潮（北京）电子信息产业有限公司以及其它相关公司/机构，2009浪潮英信服务器NF5280产品手册产品概览●产品定位浪潮英信NF5280是一款基于“IFA+效能动三角”产品设计理念推出的模块化2U双路服务器产品，设计给追求最高性能、最大功能、致力于将技术转化为性能表现极致的用户，凭借优化的散热系统和模块化热插拔冗余设计，在有限的空间内完美展现了高效、可靠、智能、高扩展特性，适用于各类对计算、存储、通讯有高标准要求的关键应用。
●目标用户政府、企业、文教卫生、电信增值、高校、互联网等行业，满足多用途和多样环境的应用，可担当Web接入服务器、邮件服务器、数据库服务器、视频点播服务器等应用，也适用于IDC/ISP/ICP/ASP 等网络、信息运营商的业务应用。
●产品优势性能强大：采用基于QPI架构的双路45nm多核英特尔®至强™5500系列处理器，数据传输速率最高可达6.4GT/S，4-8MB的三级高速缓存；支持64位扩展、I/O加速、Turbo、超线程技术，系统应用性能较上代产品提高2.25倍；采用最新的INTEL5520（36D）芯片组、创新的VR电路设计主板，相比上一代系统整体功耗降低10-15%，噪音降低4-7分贝，支持DPNM智能电源管理技术，节能环保；采用DDR III内存，满足用户性能需求，更加节能，18个内存插槽为业界最大设计，支持DDR3 800/1066/1333MHz内存，最大可扩展144GB内存，支持三通道读取；支持8块3.5寸SAS/SATA硬盘、16块2.5寸SAS/SATA/SSD硬盘，从而使得对热插拔存储设备的支持更加灵活可选。
浪潮英信服务器NF5270M3用户手册V1.0
13 Slim 光驱
14 1-8 块硬盘安装位置 15 1-12 块硬盘安装位置
说明
服务器开机运行时常亮（绿色）；服务器关机后灯 灭
服务器开、关机按钮
系统 ID 识别按钮
Intel I350 网卡 2 指示灯 闪亮：网络已连接或传输数据（绿色） 熄灭：网络无连接
提供风扇失效的报警功能 系统正常运行时，灯不亮 系统风扇失效时，灯亮（琥珀色） （在关机或者 AC 通电，BMC 初始化时，灯亮属于 正常状态）
安装操作系统........................................................... 24 自动安装 Windows Server 2008 R2 ...................................... 24 自动安装 Red Hat Enterprise Linux 5.5 .................................... 30 手动安装 Windows Server 2008 R2 ...................................... 37 手动安装 Red Hat Enterprise Linux 6.2 .................................... 43
2.5 英寸 *24HD 机型前面板视图
2.5 英寸 *25HD 机型前面板视图
3
产品概述
编号
名称
1 电源状态指示灯
2 Power 按钮 3 ID 按钮
4 网卡 2 指示灯
5 风扇失效指示灯
6 系统异常指示灯
7 网卡 1 指示灯 8 ID 灯 9 硬盘故障报警指示灯 10 硬盘活动状态指示灯 11 USB 接口 12 USB 接口
14 1-8 块硬盘安装位置 15 1-12 块硬盘安装位置
说明
服务器开机运行时常亮（绿色）；服务器关机后灯 灭
服务器开、关机按钮
系统 ID 识别按钮
Intel I350 网卡 2 指示灯 闪亮：网络已连接或传输数据（绿色） 熄灭：网络无连接
提供风扇失效的报警功能 系统正常运行时，灯不亮 系统风扇失效时，灯亮（琥珀色） （在关机或者 AC 通电，BMC 初始化时，灯亮属于 正常状态）
安装操作系统........................................................... 24 自动安装 Windows Server 2008 R2 ...................................... 24 自动安装 Red Hat Enterprise Linux 5.5 .................................... 30 手动安装 Windows Server 2008 R2 ...................................... 37 手动安装 Red Hat Enterprise Linux 6.2 .................................... 43
2.5 英寸 *24HD 机型前面板视图
2.5 英寸 *25HD 机型前面板视图
3
产品概述
编号
名称
1 电源状态指示灯
2 Power 按钮 3 ID 按钮
4 网卡 2 指示灯
5 风扇失效指示灯
6 系统异常指示灯
7 网卡 1 指示灯 8 ID 灯 9 硬盘故障报警指示灯 10 硬盘活动状态指示灯 11 USB 接口 12 USB 接口
浪潮英信服务器NF5280M4用户手册V1.0
② Before disassembling the server’s components, please be sure to disconnect all the power cords connected to the server.
③ BIOS and BMC setup is significant to the configuration of your server. If there are no special requirements, you are suggested to use the default value and not alter the parameter settings arbitrarily.
Advertencia:
Este manual describe las características técnicas de este servidor, y la configuración e instalación del sistema, le ayudará a la comprensión más detallada y fácil al uso del servidor.
3 BIOS 设置........................................................................................................................ 14 3.1 设置系统 BIOS 方法.......................................................................................... 14 3.2 BIOS 设置......................................................................................................... 15 3.3 Firmware Update.............................................................................................. 46
③ BIOS and BMC setup is significant to the configuration of your server. If there are no special requirements, you are suggested to use the default value and not alter the parameter settings arbitrarily.
Advertencia:
Este manual describe las características técnicas de este servidor, y la configuración e instalación del sistema, le ayudará a la comprensión más detallada y fácil al uso del servidor.
3 BIOS 设置........................................................................................................................ 14 3.1 设置系统 BIOS 方法.......................................................................................... 14 3.2 BIOS 设置......................................................................................................... 15 3.3 Firmware Update.............................................................................................. 46
浪潮英信服务器 操作系统安装指南说明书
浪潮英信服务器操作系统安装指南文档版本V1.0发布日期2022-05-20版权所有© 2022浪潮电子信息产业股份有限公司。
保留一切权利。
未经本公司事先书面许可，任何单位和个人不得以任何形式复制、传播本手册的部分或全部内容。
内容声明您购买的产品、服务或特性等应受浪潮集团商业合同和条款的约束。
本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，浪潮集团对本文档内容不做任何明示或暗示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
商标声明●Inspur浪潮和“英信”是浪潮集团有限公司的注册商标。
●Windows是微软公司的注册商标。
●Intel、Xeon是Intel公司的注册商标。
●其他商标分别属于其相应的注册公司。
使用声明在您正式使用本服务器系统之前，请您先阅读以下声明。
只有您阅读了以下声明并且同意以下各条款后，方可正式开始使用本服务器系统；如果您对以下条款有任何疑问，请和您的供货商联系或直接与我们联系。
如您未向我们就以下条款提出疑问并开始使用本系统，则是默认您已经同意了以下各条款。
●我们提醒您特别注意：在任何时候，除了我们提示您可以修改的参数以外，您不要修改本服务器系统主板BIOS中的任何其他参数。
●在您使用的服务器系统出现任何硬件故障或您希望对硬件进行任何升级时，请您将机器的详细硬件配置反映给我们的客户服务中心；您不要自行拆卸服务器系统机箱及机箱内任何硬件设备。
●本服务器系统的内存、CPU、CPU散热片、风扇、硬盘托架、硬盘、电源等都是特殊规格的，请您不要将它们和任何其他型号机器的相应设备混用。
●您在使用服务器系统过程中遇到的任何软件问题，我们希望您首先和相应软件的提供商联系，由他和我们联系，以方便我们沟通、共同解决您遇到的问题。
对于如数据库、网络管理软件或其他网络产品等的安装、运行问题，我们尤其希望您能够这样处理。
NF5280M5全闪配置vSAN方案安装配置手册-Inspur

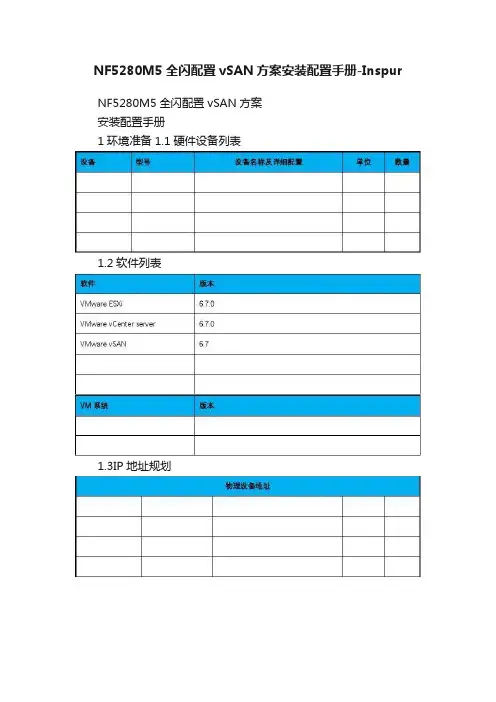

NF5280M5全闪配置vSAN方案安装配置手册-InspurNF5280M5全闪配置vSAN方案安装配置手册1环境准备1.1硬件设备列表1.2软件列表1.3IP地址规划1.4交换机端口规划1.5环境拓扑*注意3网隔离，vmotion网络、管理网络、vsan网络*1.6服务器RAID准备规划配置服务器的系统盘为raid1配置；其他SSD和HDD盘配置JBOD模式。
1.7网络准备为了保证vsan性能，建议vsan网络使用专用的万兆网络；如果前期规划在 vSAN中使用巨帧以提高CPU 性能，需要验证是否已在群集中的所有网络设备和主机上启用巨帧。
2VMware vsphere安装2.1ESXI系统安装1.从安装CD引导计算机，或从TFTP服务器进行PXE引导（如果适用）。
2.显示初始引导消息和Welcome to VMware ESXi 6.7.0（欢迎使用VMware ESXi）屏幕后，点击“Enter”键继续安装。
1.安装许可信息，选择进入下一步安装；2.自动扫描设备信息，需要稍等几分钟后，找到物理硬盘，选择本地的磁盘后按键继续安装；3.输入Root管理员的密码，确认输入后按继续安装；4.收集系统硬件信息，稍等几分钟后，如果有如此警告信息，说明服务器的BIOS中没有启用cpu的虚拟化，在安装后重启进入物理服务器BIOS中允许CPU的Virtual功能即可，选择继续安装；5.硬盘格式化警告，确认安装在此硬盘后按继续安装；6.开始进入进度条，等待100%安装完成；7.安装完成后按重启系统；8.等待重启完成，至此，安装完成，等待重启完成后配置ESXi的管理地址。
9.输入Root用户的登录密码，入职ESXi配置界面；10.进入,配置网络信息并测试。
2.2vCenter server安装vCenter是用于管理ESXi主机的管理平台，利用vCenter可以提供如HA、Vmotion等功能。
vCenter推荐安装在虚拟化环境中。
浪潮服务器安装手册
由于我们的水平有限，手册中的错误和不足之处在所难免， 请广大用户包涵并 希望您提出宝贵意见，以利我们学习、提高。
2
关于本手册
第一章 服务器概述 这一章向您详细介绍本服务器的技术特性、外观特性、I/O 接口技术规格等。
第二章 系统 BIOS 设置
第三章 第四章
这一章向您介绍本服务器的系统BIOS设置情况。 SATA RAID设置 这一章向您介绍了主板集成SATA RAID的设置方法。 系统硬件安装 这一章向您详细介绍本服务器的硬件安装与拆卸情况。
1、在改变服务器 BIOS 设置前，请记录下相应的初始设置，以便在因修改选项而出现系统 工作异常时，可以根据记录的初始设置重新恢复。
2、通常系统出厂默认设置都是最优化设置。在未理解各参数表示的意义前，不要试图进行 更改。
3、本章主要对常用设置作详细说明。使用过程中较少涉及的选项仅作简单说明或未作说明。 4、根据产品的不同配置，BIOS的内容会有所变化，在此不作详细说明。
第五章 安装操作系统
这一章向您详细介绍如何在本服务器上安装各种主流操作系统。
技术服务电话： 86-531-88546554
地址： 邮编：
中国济南市山大路 224 号 浪潮集团有限公司
250013
3
目录 声 明............................................... 2 关于本手册............................................. 3 第一章 服务器概述 ...................................... 5
硬盘 硬盘类型 硬盘数 外部存储驱动器 软驱（可选） 光驱 电源及功耗 功率 物理规格 高度 深度 宽度 重量
2
关于本手册
第一章 服务器概述 这一章向您详细介绍本服务器的技术特性、外观特性、I/O 接口技术规格等。
第二章 系统 BIOS 设置
第三章 第四章
这一章向您介绍本服务器的系统BIOS设置情况。 SATA RAID设置 这一章向您介绍了主板集成SATA RAID的设置方法。 系统硬件安装 这一章向您详细介绍本服务器的硬件安装与拆卸情况。
1、在改变服务器 BIOS 设置前，请记录下相应的初始设置，以便在因修改选项而出现系统 工作异常时，可以根据记录的初始设置重新恢复。
2、通常系统出厂默认设置都是最优化设置。在未理解各参数表示的意义前，不要试图进行 更改。
3、本章主要对常用设置作详细说明。使用过程中较少涉及的选项仅作简单说明或未作说明。 4、根据产品的不同配置，BIOS的内容会有所变化，在此不作详细说明。
第五章 安装操作系统
这一章向您详细介绍如何在本服务器上安装各种主流操作系统。
技术服务电话： 86-531-88546554
地址： 邮编：
中国济南市山大路 224 号 浪潮集团有限公司
250013
3
目录 声 明............................................... 2 关于本手册............................................. 3 第一章 服务器概述 ...................................... 5
硬盘 硬盘类型 硬盘数 外部存储驱动器 软驱（可选） 光驱 电源及功耗 功率 物理规格 高度 深度 宽度 重量
VMWare-VSAN安装配置与运维方案
基于存储策略的管理(SPBM)按需对虚拟机进行调配
Virtual SAN使用以虚拟机和应用为中心的存储策略进行管理(SPBM)
从单个自调节的数据存储满足每个虚拟机的存储服务级别要求
软件自动控制服务级别基于存储策略的管理vSphere + Virtual SANSLAVirtual SAN 共享 数据存储
raid-1
强制调配
如果选择“Yes”（是），则即使当前可用的资源不符合存储策略中指定的 策略，仍将调配对象。闪存读缓存预留 (%)预留闪存容量，作为存储对象的读缓存。以对象逻辑大小的百分比形式指定。对象空间预留 (%)调配虚拟机时要预留（实施厚配置）的存储对象的逻辑大小的百分比。 将对其余存储对象实施精简配置。
vRealize Operations for VSAN智能管理套件
Virtual SAN Management Pack for vRealize Operations – Virtual SAN 6.1 new integration with vRealize operations delivers a comprehensive set of features to help manage Virtual SAN:Global ViewHealth Monitoring and AvailabilityPerformance MonitoringCapacity Monitoring andplanning
配置新的专用 Virtual SAN 网络– vSphere Web Client 网络模板配置功能。
启用 Virtual SAN
一键搞定！
Virtual SAN 配置为“Automatic”（自动）模式时，Virtual SAN 会申领所有空的本地磁盘以便创建分布 式 VSAN 数据存储。Virtual SAN 配置为“Manual”（手动）模式时，管理员必须通过手动选择磁盘创建磁盘组来添加分布式 VSAN 数据存储。
NF5280服务器操作系统安装说明

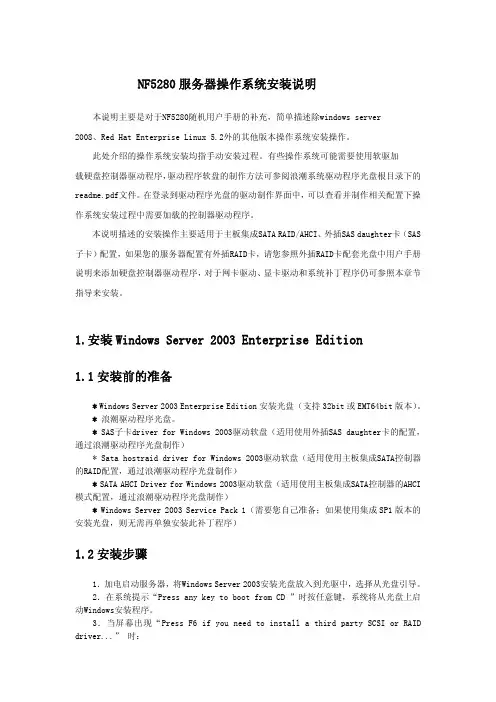

NF5280服务器操作系统安装说明本说明主要是对于NF5280随机用户手册的补充，简单描述除windows server2008、Red Hat Enterprise Linux 5.2外的其他版本操作系统安装操作。
此处介绍的操作系统安装均指手动安装过程。
有些操作系统可能需要使用软驱加载硬盘控制器驱动程序，驱动程序软盘的制作方法可参阅浪潮系统驱动程序光盘根目录下的readme.pdf文件。
在登录到驱动程序光盘的驱动制作界面中，可以查看并制作相关配置下操作系统安装过程中需要加载的控制器驱动程序。
本说明描述的安装操作主要适用于主板集成SATA RAID/AHCI、外插SAS daughter卡（SAS 子卡）配置，如果您的服务器配置有外插RAID卡，请您参照外插RAID卡配套光盘中用户手册说明来添加硬盘控制器驱动程序，对于网卡驱动、显卡驱动和系统补丁程序仍可参照本章节指导来安装。
1.安装Windows Server 2003 Enterprise Edition1.1安装前的准备*Windows Server 2003 Enterprise Edition安装光盘（支持32bit或EMT64bit版本）。
* 浪潮驱动程序光盘。
* SAS子卡driver for Windows 2003驱动软盘（适用使用外插SAS daughter卡的配置，通过浪潮驱动程序光盘制作）* Sata hostraid driver for Windows 2003驱动软盘（适用使用主板集成SATA控制器的RAID配置，通过浪潮驱动程序光盘制作）* SATA AHCI Driver for Windows 2003驱动软盘（适用使用主板集成SATA控制器的AHCI 模式配置，通过浪潮驱动程序光盘制作）* Windows Server 2003 Service Pack 1（需要您自己准备；如果使用集成SP1版本的安装光盘，则无需再单独安装此补丁程序）1.2安装步骤1．加电启动服务器，将Windows Server 2003安装光盘放入到光驱中，选择从光盘引导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NF5280M5全闪配置vSAN方案安装配置手册1环境准备1.1硬件设备列表1.2软件列表1.3IP地址规划1.4交换机端口规划1.5环境拓扑*注意3网隔离，vmotion网络、管理网络、vsan网络*1.6服务器RAID准备规划配置服务器的系统盘为raid1配置；其他SSD和HDD盘配置JBOD模式。
1.7网络准备为了保证vsan性能，建议vsan网络使用专用的万兆网络；如果前期规划在 vSAN中使用巨帧以提高CPU 性能，需要验证是否已在群集中的所有网络设备和主机上启用巨帧。
2VMware vsphere安装2.1ESXI系统安装1.从安装CD引导计算机，或从TFTP服务器进行PXE引导（如果适用）。
2.显示初始引导消息和Welcome to VMware ESXi 6.7.0（欢迎使用VMware ESXi）屏幕后，点击“Enter”键继续安装。
1.安装许可信息，选择<F11>进入下一步安装；2.自动扫描设备信息，需要稍等几分钟后，找到物理硬盘，选择本地的磁盘后按<Enter>键继续安装；3.输入Root管理员的密码，确认输入后按<Enter>继续安装；4.收集系统硬件信息，稍等几分钟后，如果有如此警告信息，说明服务器的BIOS中没有启用cpu的虚拟化，在安装后重启进入物理服务器BIOS中允许CPU的Virtual功能即可，选择<Enter>继续安装；5.硬盘格式化警告，确认安装在此硬盘后按<F11>继续安装；6.开始进入进度条，等待100%安装完成；7.安装完成后按<Enter>重启系统；8.等待重启完成，至此，安装完成，等待重启完成后配置ESXi的管理地址。
9.<F2>输入Root用户的登录密码，入职ESXi配置界面；10.进入<Configure Management Network>,配置网络信息并测试。
2.2vCenter server安装vCenter是用于管理ESXi主机的管理平台，利用vCenter可以提供如HA、Vmotion等功能。
vCenter推荐安装在虚拟化环境中。
vCenter可以安装在windows服务器上，也可以使用OVA模版安装。
本次介绍的是通过官方的OVA模版来安装。
安装分为两个阶段，第一阶段是部署vCenter6.7到现有esxi或vCenter（这里推荐用ESXi，需要知道ESXi密码），第二阶段是完成vCenter6.7的安装。
1.在vsca-ui-installer>win32里，双击installer2.点击【Next】3.勾选接受许可，点击【Next】4.勾选【embeded platform services controller】，这里的意思是将vCenter server与embeded platform services controller安装在同一台服务器，适用于小型环境.5.输入esxi的地址以及账号密码（这里使用ESXi作为部署目标，即vCenter将部署到该台ESXi上）6.创建vCenter的root密码，有密码复杂程度要求，要求大小写、数字加特殊字符。
第二阶段配置会使用到该密码。
7.根据你自己主机和虚拟机的数量选择8.选择安装位置，我这里安装的是共享存储上的卷（如果你没有共享存储，就选择ESXi本地的存储，但没有共享存储将无法使用HA与Vmotion功能）9.System name，这里填下vCenter的IP地址。
10.确认第一阶段的参数12.完成第一阶段部署，开始第二阶段部署14.配置NTP服务器、SSO参数15.确认是否加入CEIP16.确认配置参数，并开始部署。
17.第二阶段完成18.VCSA 6.7虚拟机控制台19.建立datacenter，加入服务器3VSAN配置此处也可参考vsan的快速配置VSAN配置步骤（适合快速部署）.docx3.1为vCenter, vSphere, VSAN添加许可证在vCenter网页客户端里，依次点击主页->主机和群集，然后选择vCenter目录，再选管理->设置->许可，点“分配许可证密钥”：在新窗口里，选择“分配新的许可证密钥”，输入新密钥后，依次点击解码->确定。
下面给每一台ESXi主机添加许可证。
如下图所示，选择每一个需要添加许可证的主机，在右边窗口里依次选择管理->设置->许可，点“分配许可证密钥”：下面添加VSAN许可证，VSAN许可证是针对于某一个群集添加的。
选中需要添加许可证的VSAN群集，依次点击管理->设置->虚拟SAN许可->分配许可证密钥：3.2删除磁盘原有的分区如果一台ESXi主机的某个磁盘，在升级vSphere之前用作为一个存储器（datastore），那么，如果这个磁盘没有被格式化过，它上面就仍然保持着原来的分区。
而VSAN要求每个被添加到VSAN磁盘组里的磁盘都必须是一块“干净”的磁盘，也就是说，磁盘上面不能有任何分区表。
所以，在这种情况下，就需要将磁盘上原来的分区表删除。
为了删除分区表，利用的是Linux系统下常用的”GPT parted”工具，在许多Linux发行版里，这个工具的名字叫做”parted”。
在ESXi主机命令行，这个工具叫做“partedUtil”.首先，在vCenter页面客户端里，选中VSAN群集，选择“添加磁盘组”，确认有哪些磁盘已经被识别出来：从截图中可以看到，当前只有一个SSD盘和一个HDD硬盘被识别出来，记录下图中红框部分的这两个磁盘名。
然后，通过SSH连接到这台ESXi主机。
（连接方法与1.1节相同）在命令行界面，运行以下命令，这个命令会列出所有磁盘的详细信息：# esxcli storage core device list查看所有磁盘的磁盘名，把它们摘录出来，例如，总共有4块盘，如下所示：➔naa.6b8ca3a0e81e29001ac40ec147ca070e➔naa.6b8ca3a0e81e29001ac40e3b3fd36bb2➔naa.6b8ca3a0e81e29001ac40e834416a708➔naa.6b8ca3a0e81e29001ac40d7f349ab358比较前面的截图和这个列表，可以发现有两个磁盘没有被VSAN识别出来。
它们是➔naa.6b8ca3a0e81e29001ac40ec147ca070e➔naa.6b8ca3a0e81e29001ac40d7f349ab358这两个磁盘没有被VSAN识别出来，可能有两个原因。
一是这个盘上安装了ESXi操作系统，所以它不能再被VSAN使用了。
另一个原因是这块盘虽然现在没有被使用，但是它以前曾经被作为datastore，所以还有遗留的分区表。
所以，现在需要找出哪个磁盘是用来安装ESXi操作系统的。
切换到存储器界面，找到这台主机的默认存储器，查看其信息：可以看出，磁盘‘naa.6b8ca3a0e81e29001ac40d7f349ab358’是这台ESXi主机的启动盘，所以这个磁盘不能被VSAN使用。
综合以上的所有分析，结论就是：‘naa.6b8ca3a0e81e29001ac40ec147ca070e’这个磁盘当前未被使用，但是上面有遗留的分区，所以也不能被VSAN识别出来。
下面的操作就是来删除这个分区。
运行以下命令，获取这块磁盘的详细信息：# partedUtil get /vmfs/devices/disks/naa.6b8ca3a0e81e29001ac40ec147ca070e这个命令会输出一个信息表，示例如下：243133 255 63 39059456001 2048 3905945566 0 0第二行的第1个数字（红色数字）代表有几个分区，在这个例子中是只有一个分区。
然后运行以下命令直接删除这个分区：# partedUtil delete /vmfs/devices/disks/naa.6b8ca3a0e81e29001ac40ec147ca070e 1删除完成后，现在返回vCenter网页客户端，再尝试添加VSAN磁盘组，现在发现这个磁盘盘被删除分区后已经能够被VSAN利用了：3.3对VSAN创建分布式交换机VSAN网络可以使用vSphere标准交换机（vSphere Standard Switch，简称vSS）或者分布式交换机（vSphere Distributed Switch，简称vDS）。
本次VSAN网络我们采用分布式交换机来创建。
使用vSphere分布式交换机在vCenter主页，选中网络，再点击“操作”->“新建Distributed Switch”，如图所示：然后，在弹出的页面中，输入一个分布式交换机名称：保持交换机的版本为默认的5.5.0：下一步，需要选择“上行链路数”。
一般来说，每个ESXi主机需要使用一块网卡作为上行链路，所以，VSAN群集中有多少个ESXi主机，这台的上行链路数就应该设定为多少。
这个数值与VSAN群集包含的主机数量完全相关。
然后，也可勾选“创建默认端口组”，输入一个自定义的名称。
VSAN VMkernel适配器信息分为VSAN1004、VSAN1003.3.4打开VSAN如何在vCenter中创建群集不再赘述，这与传统创建群集的方式完全相同。
假设一个群集已经创建成功，并且已经有主机添加进来，现在需要做的就是在这个群集上打开VSAN功能。
如图所示，选中群集名称，点击管理->虚拟SAN->常规，在右上角点编辑，再在弹出的对话框中点“打开虚拟SAN”即可，向存储中添加磁盘的模式可以设置为“手动”。
1.添加新的ESXi主机到VSAN群集注意：以下的步骤展示如何在一台新添加的主机上启用分布式交换机。
如果需要使用标准交换机，请参考2.1节，并且以下关于添加分布式交换机的相关步骤可以省略。
在vCenter网页客户端主页，选择网络：然后选择上面步骤中创建好的分布式交换机“VSAN vDS”,在右边菜单中，选择“入门”->“添加和管理主机”：选择“添加主机”：点击“+新主机”按钮：在新对话框选择新加入的主机（这个主机已经被添加到群集中，只是还没有配置VSAN 网络而已）勾选下面两个对话框：选择一个网卡来作为上行链路，点击“Assign uplink”：在下一步，点击“+新建适配器”:选择一个分布式交换机端口组，就是刚刚创建的“VSAN Network”:勾选“虚拟SAN流量” :输入可用的IP地址和相应的子网掩码：确认状态：现在回到主页，选择“主机和群集”：然后进入到群集的管理页面，确认这个ESXi主机已经加入到了这个VSAN组中，但是，它的磁盘还没有被添加进来。
