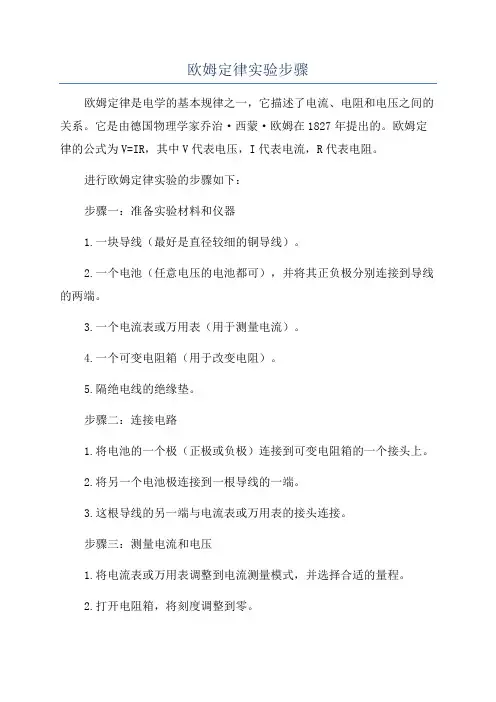

欧姆定律实验步骤知识分享

初中物理之《欧姆定律》知识点（一）知识框架（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系2、电流与电阻的关系3、在探究“电流与电压、电阻”关系的实验中滑动变阻器的作用作用：改变电路中电流的大小；改变R两端的电压大小；保护电路，使电路中的电流不至于过高。

注意事项：连接电路时开关应断开；在闭合开关前，应将滑动变阻器的滑片调到电阻值最大的位置；电压表和电流表应该选择合适的量程。

运用数形结合思想分析电流与电压、电阻之间的关系：利用图像来表示一个物理量随另一个物理量的变化情况，可以直观、形象地表示出物理量的变化规律。

控制变量法该实验中，第一步是保持电阻不变，改变电压，观察电流随电压的变化规律；第二步是保持定值电阻两端的电压不变，改变定值电阻的大小，观察阻值和电流之间的变化规律。

这种方法称为控制变量法。

4、注意该试验中，可能的电路故障常见的故障有：电表无示数、示数偏低、实验数据或结论错误等。

（三）欧姆定律及其应用1、内容I=U/R 变形式：U=IR 或R=U/I描述：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

注意：①该定律中涉及到的电流、电压、电阻是针对同一段导体的或电路的；具有同时性。

②使用该定律时，各物理量的单位必须统一，电压、电阻、电流的单位分别是V、Ω、A。

③该定律只适用于金属导电和液体导电，对气体、半导体导电一般不适用。

④该定律只适用于纯电阻电路。

2、结论（注意前提条件）电阻一定时，通过导体的电流与导体两端的电压成正比电压一定时，通过导体的电流与导体的电阻成反比3、电阻的串、并联（1）串联电路的总电阻等于各串联电阻之和R=R1+R2+……+Rnn个阻值相同的电阻串联，其总电阻为R=nR0把几个电阻串联起来相当于增加了导体的长度，其总电阻一定比每个导体的电阻大。

（2）并联电路的总电阻的倒数等于各并联电阻的倒数之和n个阻值相同的电阻并联，其总电阻为R=R0/n把n个电阻并联起来，相当于增加了导体的横截面积，其总电阻比每一个导体的都要小。

欧姆定律的实验验证与应用欧姆定律是关于电流、电压和电阻之间关系的一条基本定律。

它揭示了电路中电流、电压和电阻之间的定量关系，是电学领域中重要的基础知识之一。

本文将重点介绍欧姆定律的实验验证方法以及其在实际应用中的意义。

一、欧姆定律的实验验证为了验证欧姆定律，我们可以进行一系列的实验，并通过记录观察到的电流、电压和电阻的数值来分析它们之间的关系。

实验一：电阻与电流关系的验证我们可以利用电阻丝和电流表进行实验。

首先，将电流表连入电路中，测量电阻丝上通过的电流。

然后，改变电阻丝的长度，重复测量电流的数值。

通过比较不同长度下的电流值，我们可以观察到电阻丝的长度与电流的关系。

实验二：电阻与电压关系的验证为了验证电阻与电压之间的关系，我们可以用电压表测量电路中的电压，再通过电流表测量电路中的电流。

通过改变电阻的数值，我们可以观察到电阻与电压之间的对应关系。

实验三：电压与电流关系的验证在保持电阻恒定的情况下，我们可以采用不同电源电压来测量电路中的电流。

通过记录电流和电压的数值，我们可以验证电压与电流之间的定量关系。

通过以上实验，我们可以发现，在恒定电压下，电阻越大，电流越小；在恒定电流下，电压越大，电阻越小。

这正是欧姆定律表达的核心内容。

二、欧姆定律的应用欧姆定律作为一条基础定律，广泛应用于电路设计、电子设备和电工行业等领域。

以下是一些典型的应用案例：1. 电路设计在电路设计中，欧姆定律为我们提供了电流、电压和电阻之间的定量关系，使得我们能够根据实际需求来选择合适的电阻数值，从而达到所需的电流和电压要求。

2. 家庭电器的正常工作家庭中的电器通常会面临电流和电压的变化。

通过应用欧姆定律，我们可以确保电器正常工作，并避免电压过高或电流过大对电器造成损坏或火灾的危险。

3. 电路保护在电路保护中，欧姆定律常常被用于计算过载电流和过电压。

通过确定电路中的电阻数值和安全电流范围，我们可以选择适当的保护器件和措施，以确保电路的运行安全和可靠。

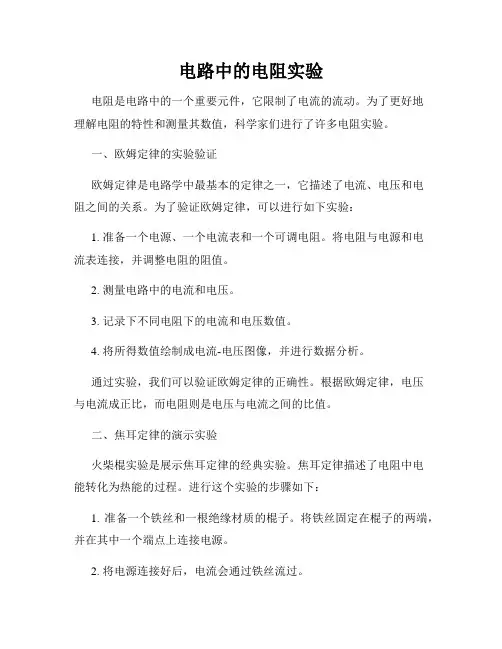

电路中的电阻实验电阻是电路中的一个重要元件，它限制了电流的流动。

为了更好地理解电阻的特性和测量其数值，科学家们进行了许多电阻实验。

一、欧姆定律的实验验证欧姆定律是电路学中最基本的定律之一，它描述了电流、电压和电阻之间的关系。

为了验证欧姆定律，可以进行如下实验：1. 准备一个电源、一个电流表和一个可调电阻。

将电阻与电源和电流表连接，并调整电阻的阻值。

2. 测量电路中的电流和电压。

3. 记录下不同电阻下的电流和电压数值。

4. 将所得数值绘制成电流-电压图像，并进行数据分析。

通过实验，我们可以验证欧姆定律的正确性。

根据欧姆定律，电压与电流成正比，而电阻则是电压与电流之间的比值。

二、焦耳定律的演示实验火柴棍实验是展示焦耳定律的经典实验。

焦耳定律描述了电阻中电能转化为热能的过程。

进行这个实验的步骤如下：1. 准备一个铁丝和一根绝缘材质的棍子。

将铁丝固定在棍子的两端，并在其中一个端点上连接电源。

2. 将电源连接好后，电流会通过铁丝流过。

3. 注意观察铁丝的变化。

它会变得热，甚至发光。

4. 使用纸或其他材料将棍子的另一端挡住，使其不被铁丝的热量影响。

通过这个实验，我们可以直观地感受到焦耳定律的实际应用。

当电流通过电阻时，电能会转化为热能，使电阻发热。

三、串联和并联电阻的实验测量在电路中，电阻可以进行串联和并联的连接方式。

为了研究串联和并联电阻的特性，我们可以进行如下实验：1. 准备好一些电阻和连接线。

通过串联或并联的方式连接这些电阻，形成不同的电路。

2. 使用万用表或其他测量仪器测量电阻的总值。

3. 记录下串联和并联电路中的电阻数值，并进行数据分析。

通过这个实验，我们可以得出串联电路中，电阻的总值等于各个电阻的数值之和；而在并联电路中，电阻的倒数等于各个电阻倒数之和的倒数。

电路中的电阻实验帮助我们更好地理解电阻的特性和测量方法。

通过验证欧姆定律、展示焦耳定律和研究串联和并联电路，我们可以更深入地了解电阻在电路中的作用。

欧姆定律实验报告11最终一、实验目的1、探究通过导体的电流与导体两端电压以及导体电阻之间的关系，验证欧姆定律。

2、学习使用电流表、电压表和滑动变阻器等电学仪器进行实验操作。

3、培养实验设计、数据处理和分析问题的能力。

二、实验原理欧姆定律指出，在同一电路中，通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。

用公式表示为：I ＝ U ／R，其中 I 表示电流（单位：安培，A），U 表示电压（单位：伏特，V），R 表示电阻（单位：欧姆，Ω）。

三、实验器材电源、定值电阻（5Ω、10Ω、15Ω 各一个）、滑动变阻器（20Ω，1A）、电流表（0 06A，0 3A）、电压表（0 3V，0 15V）、开关、导线若干。

四、实验步骤1、按照电路图连接电路，注意电流表、电压表的量程选择，以及滑动变阻器的接法（一上一下），开关处于断开状态。

2、首先，选用5Ω 的定值电阻进行实验。

闭合开关，调节滑动变阻器，使定值电阻两端的电压分别为 1V、2V、3V，记录每次对应的电流值。

3、更换10Ω 的定值电阻，重复步骤 2，测量并记录不同电压下的电流值。

4、再次更换15Ω 的定值电阻，再次重复步骤 2，测量并记录相应数据。

五、实验数据记录与处理｜电阻（Ω）｜电压（V）｜电流（A）｜｜：：｜：：｜：：｜｜ 5 ｜ 1 ｜ 02 ｜｜ 5 ｜ 2 ｜ 04 ｜｜ 5 ｜ 3 ｜ 06 ｜｜ 10 ｜ 1 ｜ 01 ｜｜ 10 ｜ 2 ｜ 02 ｜｜ 10 ｜ 3 ｜ 03 ｜｜ 15 ｜ 1 ｜ 007 ｜｜ 15 ｜ 2 ｜ 013 ｜｜ 15 ｜ 3 ｜ 02 ｜以电压为横坐标，电流为纵坐标，绘制出不同电阻的 U I 图像。

通过分析数据和图像，可以发现：对于给定的电阻，电流与电压成正比；当电压一定时，电流与电阻成反比。

六、实验误差分析1、读数误差：在读取电流表和电压表的示数时，可能存在人为的读数偏差。

2、电表精度误差：电流表和电压表本身存在一定的精度限制，可能导致测量值与真实值存在误差。

实验探究欧姆定律一、知识导航1．探究通过导体中的电流与电压、电阻的关系实验时，按照控制变量法的要求应该分为两步：（1）导体电阻不变时，改变导体两端的电压，研究电流与电压的关系；（2）导体两端电压不变时，改变导体的电阻，研究电流与电阻的关系。

研究电流与电压的关系：➢ 电路图：➢ 滑动变阻器的作用：保护电路；改变定值电阻两端的电压。

➢ 实验结论：在电阻一定时，通过导体的电流跟导体两端的电压成正比。

研究电流与电阻的关系：➢ 电路图：➢ 滑动变阻器的作用：保护电路；保持电阻两端的电压不变。

➢ 实验结论：在电压一定时，通过导体的电流跟导体的电阻成反比。

2．欧姆定律（1）内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

（2）表达式：RU I =,其中U 为导体两端的电压，单位是伏（V ），I 为通过导体的电流，单位是安（A ），R 为导体的电阻，单位是欧（Ω）。

（3）变形公式：I U R IR U ==，. （4）运用欧姆定律时要注意：①欧姆定律适用于整个电路或其中一部分电路，但必须是纯电阻电路（即将电能全部转化为内能的电路）P P②应用欧姆定律时，应该注意同体性原则和同时性原则。

即公式中的各个物理量，是对应于同一段导体，同一个状态而言的。

这里所说的同一段导体，可以是一个导体，也可以是整个串并联电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。

如R 1，I 1,U 1.③IU R =表示某段导体的电阻在数值上等于这段导体两端电压与通过它的电流的比值，没有任何物理意义，这个比值R 是导体本身的性质，即R 与外加电压U 和通过电流I 等因素无关。

二、典例剖析考点1 欧姆定律概念例题1由欧姆定律公式RU I =变形得I U R =，对此，下列说法中正确的是（ ） A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻跟导体两端的电压和通过导体的电流无关举一反三：关于电流、电压和电阻，下列说法中正确的是（ ）A ．只要将导体连入电路，电路中就有电流B ．导体中通过的电流越大，它的电阻就越大C ．有电流通过的小灯泡，其两端不一定有电压D ．导体两端电压越大，通过该导体的电流就越大考点2 欧姆定律简单计算例题2某导体两端的电压为4V 时，流过它的电流为0.5A 。

实验1 欧姆定律的验证班级姓名一、实验目的1. 掌握电路中电压、电流和电阻三个基本量之间的相互关系。

2. 知道电路中电压、电流和电阻三个基本量之间的内在规律。

3. 学会用YL-NT-Ⅲ型电工实验装置测量直流电路的电压和电流。

二、原理说明欧姆定律是电路的基本定律之一，它反映了电路中电压、电流和电阻等基本物理量之间的关系。

欧姆定律分为两部分研究：不包含电源，只有电阻的部分电路，称为部分电路欧姆定律：电路中的电流I与电阻两端的电压U成正比，与电阻R成反比；含有电源和负载的闭和电路称为全电路欧姆定律：闭和电路中的电流与电源电动势成正比，与电路的总电阻成反比。

三、实验设备序号名称型号与规格数量备注1 直流可调稳压电源0~30V 12 直流数字毫安表0~2000mA 13 直流数字电压表0~200V 14 电路基础实训(一) R若干个、R P 1 YL-NT-Ⅲ型电工实验装置四、实验内容1.指导学生按图所示接好电路，检查无误后接通电源。

2.保持待测电阻R=1KΩ不变，通过改变滑动变阻器R P的电阻（为了测量、计算方便，按下表中的电压值来调整R P），从而改变R两端的电压，分别读出每次滑动变阻器的滑片滑动时电压表和电流表的读数，并记入下表1-1；试验次数 1 2 3 4 5电压/V 3 6 9 12 15电流/mA电阻/Ω比较实验数据，可知：3.将待测电阻R分别取表中各值，通过调节滑动变阻器R P的电阻，保持R两端的电压不变，分别读出每次滑动变阻器的滑片滑动时电压表和电流表的读数，并记入下表1-2。

表1-2 电流与电阻的关系比较实验数据，可知：五、实训注意事项1．实验所需的电压源，在开启电源开关前，应将电压源的输出细调旋钮调至最小，接通电源后，再根据需要缓慢调节。

2．直流毫安表应与被测电路串联使用，并且要注意极性与量程的合理选择。

3．实验过程中，注意观察电源和电阻变化时，直流毫安表的变化情况。

六、思考题1. 已知某灯泡两端电压为220V，灯泡的电阻为1210Ω，那流过灯泡的电流为多少？七、实验报告1. 总结欧姆定律。

欧姆定律的验证实验方法欧姆定律是电学中非常基础和重要的定律之一，它描述了电流、电压和电阻之间的关系。

通过欧姆定律，我们可以了解电路中的电流如何随着电压和电阻的变化而变化。

为了验证欧姆定律的有效性，科学家们进行了一系列实验，下面将介绍几种常见的验证欧姆定律的实验方法。

一、电流测量实验验证欧姆定律的方法之一是通过电流测量实验。

首先，我们需要一个直流电源、一个变阻器、一个电流表和一截导线。

将电源的正极和负极分别连接到变阻器的两端，然后将电流表串联在变阻器的一端。

接下来，通过改变电阻器的阻值，我们可以测量不同电压下的电流强度。

根据欧姆定律，当电阻值保持不变时，电流与电压之间应为线性关系。

二、电压测量实验除了电流测量，我们也可以通过电压测量实验来验证欧姆定律。

在这个实验中，我们需要一个直流电源、一个电压表、一个变阻器和一截导线。

将电源的正极和负极分别连接到变阻器的两端，然后将电压表连接到变阻器的某个位置。

接下来，通过改变电阻器的阻值，我们可以测量不同电流下的电压强度。

根据欧姆定律，当电阻值保持不变时，电压与电流之间应为线性关系。

三、电阻测量实验除了电流和电压测量，我们也可以通过电阻测量实验来验证欧姆定律。

在这个实验中，我们需要一个直流电源、一个电压表、一个电流表和一个未知电阻。

首先，将电源的正极和负极分别连接到未知电阻的两端，然后将电压表和电流表连接到未知电阻的某个位置。

通过测量电压和电流的数值，我们可以利用欧姆定律来计算出未知电阻的阻值。

四、图表分析除了实验方法，我们还可以通过图表分析来验证欧姆定律。

首先，我们可以通过改变电阻器的阻值，在不同电压下测量相应的电流值，并绘制出电流-电压图表。

根据欧姆定律，当电阻值保持不变时，电流与电压之间应为线性关系，图表中的数据点应该分布在一条直线上。

通过观察图表的趋势和数据点的分布，我们可以验证欧姆定律的有效性。

通过以上的实验方法和图表分析，我们可以有效地验证欧姆定律在电路中的适用性。

●电阻的串联（1）串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。

（相当于增加导体的长度）(2）串联电阻的总电阻的阻值等于各分值R串=R1+R2+……Rn。

（3）n个相同电阻串联时的总电阻为：R串=nR●电阻的并联(1）并联电阻的总电阻的阻值比任何一个分电阻的阻值都小。

（相当于增加导体的横截面积）（2）并联电阻的总电阻的阻值得倒数等于各分电阻的阻值之和，即：nR R R R 111121+⋯++= 。

(3)n 个相同电阻串联时的总电阻为：nR R 0=。

（4）两个电阻R1和R2并联时的表达式为:R 总=错误!知识点3：伏安法测量小灯泡的电阻【实验原理】R=UI。

只要测出导体两端的电压和通过导体的电流,就可以测出（通过计算得出)这个导体的电阻的大小,测量和计算时严格要求单位的统一性，即电阻的单位是Ω，电压的单位V ，电流的单位是A ，这种测量电阻的方法叫伏安法。

这种通过测量电压和电流来测量电阻的方法是一种间接测量法.【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。

【实验电路】【实验步骤】①按电路图连接实物。

②检查无误后闭合开关，使小灯泡发光,记录电压表和电流表的示数，代入公式R=错误!算出小灯泡的电阻.③移动滑动变阻器滑片P的位置，多测几组电压和电流值,根据R=错误!，计算出每次的电阻值，并求出电阻的平均值。

次数电压U/V电流I/A电阻R/Ω平均值R/Ω123①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；②连好电路后要通过试触的方法选择电压表和电流表的量程;③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路.知识点4 额定电压●额定电压:用电器正常工作时所需的电压，叫做额定电压。

如果实际电压比额定电压高很多，很可能损坏用电器；如果实际电压比额定电压低很多，用电器就不能正常工作，有时还会损坏用电器。

●额定电流：用电器在额定电压下流过的电流叫额定电流。

例如,若灯泡标有“3。

欧姆定律专题：多种方法测电阻（一）伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒx的电压、电流，再用欧姆定律的变形公式求出Ｒx的阻值。

由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”。

1．原理：由欧姆定律推出2．电路图：（见图1）3．器材：小灯泡（2.5V）、电流表、电压表、开关、电池阻（3V）、定值电阻（10Ω）、滑动变阻器、导线。

4．注意点：ⅰ连接电路时，开关应断开，滑动变阻器应调到最大阻值处。

ⅱ滑动变阻器的作用：（1）保护电路；（2）改变小灯泡两端的电压和通过的电流。

ⅲ本实验中多次测量的目的是：测出小灯泡在不同情况（亮度）下的电阻。

5．实验步骤：（1）根据电路图把实验器材摆好。

（2）按电路图连接电路。

（在连接电路中应注意的事项：①在连接电路时，开关应断开。

②注意电压表和电流表量程的选择，“+”、“-”接线柱。

③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处。

）（3）检查无误后，闭合开关，移动滑动变阻器的滑片（注意事项：移动要慢），分别使灯泡暗红（灯泡两端电压1V）、微弱发光（灯泡两端电压1.5V）、正常发光（灯泡两端电压2.5V），测出对应的电压值和电流值，填入下面的表格中。

同时，在实验过程中，用手感受灯泡在不同亮度下的温度。

随着灯泡亮度的增加，灯泡的温度升高。

（4）算出灯丝在不同亮度时的电阻。

6．分析与论证：展示的几组实验表格，对实验数据进行分析发现：灯泡的电阻不是定值，是变化的。

是什么原因使灯丝的电阻发生变化的呢？是电压与电流吗？难点突破：（我们对比一个实验如图2：用电压表、电流表测定值电阻的阻值R）发现：R是定值，不随电压、电流的变化而变化。

通过论证，表明灯丝的电阻发生改变的原因不在于电压与电流，那是什么原因造成的呢？我们在前面学过，影响电阻大小的因素有哪些？（材料、长度、横截面积和温度。
