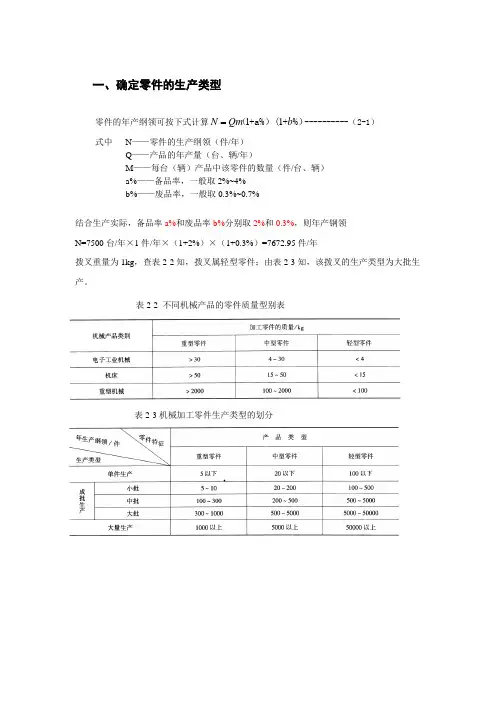

一、确定零件的生产类型零件的年产纲领可按下式计算11N Qm b （+a%）(+%）----------（2-1） 式中 N ——零件的生产纲领（件/年） Q ——产品的年产量（台、辆/年）M ——每台（辆）产品中该零件的数量（件/台、辆） a%——备品率，一般取2%~4% b%——废品率，一般取0.3%~0.7%结合生产实际，备品率a%和废品率b%分别取2%和0.3%，则年产钢领 N=7500台/年×1件/年×（1+2%）×（1+0.3%）=7672.95件/年拨叉重量为1kg ，查表2-2知，拨叉属轻型零件；由表2-3知，该拨叉的生产类型为大批生产。

表2-2不同机械产品的零件质量型别表表2-3机械加工零件生产类型的划分二、确定零件的毛坯尺寸公差和机械加工余量1.按第五章第一节《铸件尺寸公差与机械加工余量（摘自GB/T6414-1999）》确定①求最大轮廓尺寸根据零件图计算轮廓尺寸，长l60mm，宽73mm，高50mm，故最大轮廓尺寸为l60mm。

②选取公差等级CT 由表2-8（1），铸造方法按机器造型、铸件材料按灰铸铁，得公差等级CT范围8～12级，取为10级。

③求铸件尺寸公差根据加工面的基本尺寸和铸件公差等级CT，查表2-8（3），其中公差带相对于基本尺寸按对称分布。

④求机械加工余量等级由表2-8（5），铸造方法按机器造型、铸件材料按灰铸铁，得机械加工余量等级范围E～G级，取为F级。

⑤求RMA（要求的机械加工余量）对所有加工表面取同一个数值，由表2-8（4）查最大轮廓尺寸为160mm、机械加工余量等级为F级，得RMA数值为1.5mm。

⑥求毛坯基本尺寸φ8孔和M8螺纹孔较小，铸成实心；拨插头上表面属单侧加工，应由式R=F+RMA+CT/2=50+1.5+2.8/2=52.9mmφ22孔属内腔加工，应由式R＝F-2RMA-CT/2＝22-2×1.5-2.4/217.8mm求出。

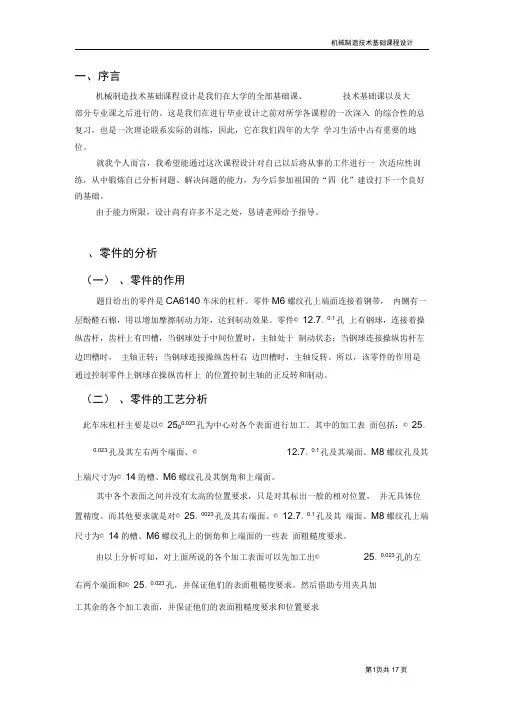

一、序言机械制造技术基础课程设计是我们在大学的全部基础课、技术基础课以及大部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学学习生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计对自己以后将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。

由于能力所限，设计尚有许多不足之处，恳请老师给予指导。

、零件的分析（一）、零件的作用题目给出的零件是CA6140车床的杠杆。

零件M6螺纹孔上端面连接着钢带，内铡有一层酚醛石棉，用以增加摩擦制动力矩，达到制动效果。

零件© 12.7。

0.1孔上有钢球，连接着操纵齿杆，齿杆上有凹槽，当钢球处于中间位置时，主轴处于制动状态；当钢球连接操纵齿杆左边凹槽时，主轴正转；当钢球连接操纵齿杆右边凹槽时，主轴反转。

所以，该零件的作用是通过控制零件上钢球在操纵齿杆上的位置控制主轴的正反转和制动。

（二）、零件的工艺分析此车床杠杆主要是以© 2500.023孔为中心对各个表面进行加工。

其中的加工表面包括：© 25。

0.023孔及其左右两个端面、©12.7。

0.1孔及其端面、M8螺纹孔及其上端尺寸为© 14的槽、M6螺纹孔及其倒角和上端面。

其中各个表面之间并没有太高的位置要求，只是对其标出一般的相对位置，并无具体位置精度。

而其他要求就是对© 25。

0023孔及其右端面、© 12.7。

0.1孔及其端面、M8螺纹孔上端尺寸为© 14的槽、M6螺纹孔上的倒角和上端面的一些表面粗糙度要求。

由以上分析可知，对上面所说的各个加工表面可以先加工出©25。

0.023孔的左右两个端面和© 25。

0.023孔，并保证他们的表面粗糙度要求，然后借助专用夹具加工其余的各个加工表面，并保证他们的表面粗糙度要求和位置要求二、工艺规程设计（一）、确定毛坯的制造形式零件的材料HT200o考虑到零件在工作中处于润滑状态，采用润滑效果较好的铸铁。
