第 1 章施工现场平面布置

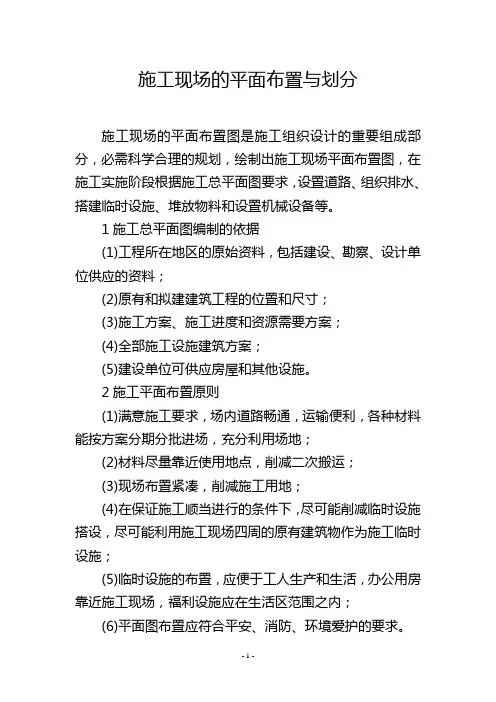

1.编制原则
1.1按施工总平面图设想进行现场布置。
1.2根据现场业主已有总电源线位置,接出电源线至现场安设的总配电箱、施工用电采用嵌装埋地电缆做为临时输电方式。
在现场业主给定的水源、电源接入点处安装水表和电表,并按施工现场平面布置现场加密敷设临时用水,用电管线。
1.3按本设计有计划地组织机械料具进场。
1.4项目部测量小组实施定位放线,埋设控制点。
1.5组织土方专业队进场施工。
现场配足消防器具,确保消防安全。
1.6根据需要,配备通讯设施,连接天气预报广播通讯台,按时收听天气预报。
1.7现场施工布置和临时办公的布置,详总平面布置图。
1.8根据公司的CIS手册要求,所有现场管理严格按照公司的《现场管理手册》执行,保证现场井然有序,并采用隔断、油漆画线、标志板等方式表示不同区域的使用功能。
2.现场出入口及道路
2.1现场设置大门,并且设置警卫室,所有人员凭出入证出入,无关人员禁止入内,门卫全天候值班;并特别加强夜间巡逻,防止偷盗现场材料,保护好现场物资;凡进出入现场的设备、材料需出示项目部所签放行条,保安进行登记。
2.2按照市文明工地的要求,对于重载车道,道路采用C20混凝土浇筑,道路混凝土厚20cm,下铺10cm道渣。
其余场地硬化处理,用C20砼浇筑100cm厚。
2.3进场后将立即开始对施工场区内的临时道路施工并与市政主干道连接,施工临时道路在路基压实后采用200厚C20混凝土浇筑,并按2%的坡度做好排水。
场区内除道路、绿化范围以外的其它区域全部采用100厚C15混凝土硬化。
现场车道路宽分别为4m、6m,均可满足消防通行需要。
200厚(100厚)C20素混凝土地面
施工道路(硬化场地)构造示意图
2.4本工程在临时设施、材料堆场、路边均设置排水篦子,场内排水由路面顺坡进入排水篦子,经沉淀处理后,统一汇入市政管道。
沿场内道路一侧设置宽400mm、深400mm的排水沟;根据排污口位置设置600mm×600mm×600mm的沉淀池,进行有组织排水,坡度0.2%,排至排污口。
同时在大门出入口处设置洗车槽,洗车槽剖面图。
配备高压冲洗水枪,以免车辆出入带泥,引起扬尘污染。
2.4本工程在临时设施、材料堆场、路边均设置排水篦子,场内排水由路面顺坡进入排水篦子,经沉淀处理后,统一汇入市政管道。
沿场内道路一侧设置宽400mm、深400mm的排水沟;根据排污口位置设置600mm×600mm×600mm的沉淀池,进行有组织排水,坡度0.2%,排至排污口。
同时在大门出入口处设置洗车槽,洗车槽剖面图。
配备高压冲洗水枪,以免车辆出入带泥,引起扬尘污染。
洗车槽区域分出车段及进车段,如下图示:
洗车槽区域平面布置图
2.5原材料及加工场地的布置:加工区按公司CIS标准进行设置,同时满足生产加工的需要。
钢筋、模板加工场地等具体详见平面布置图,材料堆场与办公区之间用钢围挡隔开。
2.6现场共布置1个钢筋加工棚,共500 m²及相应的钢筋堆场200m²,各类钢筋按不同规格堆放整齐,设置标识牌和检验状态;布置1个木工加工房120m²及相应的模板架料堆场150m²,用以模板、钢管、扣件杆、扣件等的临时堆放使用。
钢筋加工棚及木工加工房地面为水泥砂浆压光,屋顶为石棉瓦,顶部设置双层防砸棚。
2.7试验室布置:现场试验室布置在现场地公区内,主要放置混凝土试块(混凝土试块标养在实验室进行)、标准混凝土试块模具、坍落度检验设备、各种必要的计量和现场取样等设备。
2.8封闭垃圾房及废钢筋堆场:现场设置封闭分类垃圾房2个,面积共60 m²,垃圾房均采用砖砌抹灰,高2.0m;废钢筋堆场面积30m²,采用砖砌抹灰,高1m,无顶。
