流量计系数波动和交接方式对中哈原油管道计量的影响分析

  • 格式：doc
  • 大小：17.00 KB
  • 文档页数：4

流量计系数波动和交接方式对中哈原油管道计量的影响分析
作者：韩志全张金龙姚斌
来源：《硅谷》2013年第24期
摘要流量计系数的波动和交接方式对流量计计量的研究，在国内的计量方式下已经不少研究，但是两国的交接方式，流量计系数的波动产生了怎么样的影响，还很少被研究。

本文给出了利用历史k系数和交接数据计算因交接方式造成的被高估的误差率公式，并以中哈原油管道交接的三路流量计为例，具体分析了被高估的误差率，以及造成的损失，给出了具体的建议。

关键词流量计系数；交接方式；管道计量；误差
中图分类号：TE8 文献标识码：A 文章编号：1671-7597（2013）24-0048-02
流量计系数的波动和交接方式对流量计计量的研究，在国内的计量方式下已经不少研究，但是目前中国与哈萨克斯坦两国间的交接方式却是和国内交接方式不一样的，这使得我们关心按两国目前的交接方式，流量计系数的波动产生了怎么样的影响呢？我们以中阿石油管道为例进行探讨这个问题。

中哈原油管道阿塔苏-阿拉山口段，全长约960 km。

样品经阿塔苏首站发出，经过阿塔苏质量流量计计量后，进入阿塔苏到阿拉山口管道中，按目前每天4万吨的流量经大约11-15天到阿拉山口站。

自2006年7月开通起阿塔苏、阿拉山口两站之间长期累计存在巨大的计量输差，该输差不仅影响到输送、生产企业的贸易结算还对两国的国家利益产生较大纠纷等，本文主要从交接方式对中哈原油管道阿塔苏段到阿拉山口段输差产生的原因进行分析。

1 交接方式造成的误差分析方法
在2009年对体积的管和流量计的准确检定后，2010年以后的数据比对，发现对于流量计k系数和上述关键油品因子的关系，发现的回归关系并不显著。

我方减去阿方总交接差的正负是关注点，但这一值同样会因为阿方流量计误差而造成，由于阿方的流量计计量状况也会有很多随机变化，故总交接差不能直接证据说明问题所以在流量计正常使用的前提下，同时由于管带内压强的变化，滞留在管道油量也会发生变化，从而对双方的某时间段内的总交接差也会产生影响，但是油总在管道里，所以我们更关心的还是因为我们的什么差错造成的不必要的损失。

通常我们多会注意事实的是，该段时间里我方减去阿方总交接差是负的，但这一负值同样会因为阿方流量计偏大而造成，故总交接差不能直接证据说明
问题。

而对于流量计采用的用油品因子对k系数的校正，存在太多不定因素，只适合流量计本身存在大的误差特征时适用，而当流量计存在大的问题时候，流量计本身就不会再适用了。

通过对所有资料的详细的分析，我们发现交接方式本身存在着问题，在k系数波动时会损害某一方的利益。

下面我将假设流量计每次检定是准确的前提下，从理论上说明k系数的有限时间的尺度是如何影响计量精度的，并且对2010年1月到2012年12月时间段内造成的误差范围估计。

设{kn}为k系数序列，即按时间顺序给定的检定或者标定的序列，{Qn}为流量计的两次检定或者标定期间的交接流量值，这里是已知的。

因为体积管等是较为精确地，这些k系数我们认为是准确的。

尽管如此，按目前的使用方式，即认为两次标定或检定期间k系数保持不变的，而交接量每天一结算，造成的误差还是存在的，下面给出详细说明。

因为两次标定或检定期间k系数保持不变的，如图1，在三角形ABC内，对应时间段的k 系数被高估了，而在三角形DEF内对应时间段的k系数被低估了。

由于k系数随着时间有着趋势性的变化（光滑的在变动这），虽然我们采取措施对流量计的流量进行了校准（用折线来代替），但是由于矫正期间的时间尺度不同，造成对k系数时仍然存在着误差，毕竟使得检定间隔的过小的时间尺度是不可行的，所以按目前的交接方式存在着不可避免的误差。

我们将此部分误差称为检定时间尺度误差。

图1 k系数变化图
我们选择第t次和t+1次之间对高估（负值代表低估）的误差进行估算。

Qt是此段时间里的交易流量，该段时间内的真实k系数我们用（kt+kt+1）/2代替，这样更加接近真实的水平，并且对双方没有任何的偏袒，所以基本误差法单次被高估的流量可以表示为：
单次被高估的流量=Qt -Qt kt-/（ kt + kt+1）/2=（Qt （kt+1 – kt）/2）/（（kt + kt+1）
/2），
当两次检定的k系数一样时，即高估量为0。

所以在n次检定里，总的高估的流量就可以表示为：
总的高估的流量= （1）
被高估的误差率= （2）
被高估的误差率给出了如何以基本误差法的历史数据分析基本误差法和两次检验校正法差异公式。

2 结果
以阿拉山口为例分析被高估的误差率。

我们根据实际的数据计算高估的绝对值，和因此造成的误差率。

2010年到2012年1月10日之间的数据进行分析计算，得出三路流量计的按流量加权得出的总的高估误差率为-0.000832108，即在此期间流量计的因为k系数尺度造成的误差-0.083%。

3 讨论
由于依照设计规范和两国相关标准确定的计量系统净重计量误差极限值为±0.35%，如果简单地从计量系统的准确度来评价，0.083%的相对误差显然是低于±0.35%，可以说计量运行是正常的。

但是相对采用事后交接法，即将事后的高估或者低估量补上，目前我方的总流量的高估了 0.083%，即在2010年1月到2012年1月10日之间共有约2400万吨油被多算了。

但这一损失也是惊人的，更主要是这一损失应该可以避免的。

多算的主要原因是我们在一段时间里使用同一k系数，以及k系数大的波动造成。

由图1可以看出前期随流量计使用，k系数缓慢的下降，由于每次在正常范围，不需对流量计做过多维护，当持续时间较长（输送油量自然较多），自然会产生较大正偏差。

当下降到一定范围后会对流量计做大的校准，使得流量计短时间回到10000附近，这期间会产生负偏差，但是是在较短的时间完成，这样前期造成正偏差就不会被后面短期的负偏差所抵消。

虽然偏差是在标准范围，但我方因此会在累计偏差上吃亏。

上述的分析是一种针对事后数据的分析，暴露了双方实时交接的现有交接方式下，k系数变动对双方公平性的损害。

我们建议滞后交接，一检定间隔为交接周期，即这次检定后，将临近周期内累计交接中多算（少算）的补上，作为该周期的正式交接量。

这样对双方都会更加公平合理。

否则在流量计系数波动加大时，该误差是无法避免的。

如果滞后交接不能实现，我们的建议是：检定和标定之间的时间尺度选择合适是可以使得相对误差更小些；如果k系数变化趋势很小，则标定和检定次数可以少些；如果k系数有明显的变化趋势，则标定和检定次数可以应该多些。

基金项目
国家质检总局科研项目2011IK049；国家质检公益项目：201210041-3。

参考文献
[1]王大勇，李伟，刘立力.原油动态计量交接流量计系数方法应用研究[J].油气储运，2009（10）：54-56.
[2]黄兴汉，王建华，宦芳，等.管输原油流量计系数交接计量方法与误差[J].油气储运，2010，29（011）： 855-857.
[3]宋景尧.流量计系数法的现状与思考[J].油气田地面工程，2005，24（8）：40-40.
[4]吴浩，陈群尧，周建文，马应奎.中哈原油管道流量计量运行分析及改进途径.哈中原油输送管道进口原油流量计量检验和监管措施的研究课题专题研究报告集[R].2010：145-165.
[5]GB/T 17287-1998 液态烃动态计量体积计量系统的统计控制[S].
[6]ГОСТ Р 8.595-2004 石油与石油产品的质量对测定方法的总要求[S].
作者简介
韩志全（1981-），男，新疆石河子人，石河子大学理学院数学系讲师，硕士，研究方向：数学建模及应用。

合集下载

影响管输原油计量交接准确度因素分析及应对策略

影响管输原油计量交接准确度因素分析及应对策略

影响管输原油计量交接准确度因素分析及应对策略原油管道输送的过程中，计量交接准确性会受到诸多因素的影响，如原油流量、温度、压力等，都是常见的影响计量交接准确度的因素。

只有针对该过程中的存在的误差进行分析，才能真正提升管输原油计量交接的准确度。

标签：石油企业管理的精细化水平逐渐提升，原油计量工作开始逐渐成为管理所重视的工作之一。

而原油的管道运输是原油的核心关键。

由于原油管道的运输所涉及的内容众多，如果原油计量交接过程中误差过大，就不可避免的会给原油运输过程带来经济损失。

因此，作为技术人员，必须要采取切实有效的措施，来降低管输原油的计量交接误差，提升计量工作准确性。

一、管输原油计量交接准确度影响因素原油质量根据石油产品油量计算规范中所应用的计量方式，可以根据如下公式进行计算，即原油质量=在线体积×流量计修正系数×（标准密度-空气浮力修正因数）×含水修正因数×体积压力修正因数×温度修正因数根据上述公式，本文认为管输原油的交接计量误差主要与原油本身的体积以及温度、压力、含水度等有直接关系。

根据上述因素的计量方法，可以得出原油计量误差主要产生自流量计计量、取样计量、密度误差、含水率测量、温度及压力测量等过程当中。

因此，如果想要保证原油计量交接的准确度，则必须要针对上述因素展开变量控制。

让管输原油的影响因素测量处在较高水平。

二、管输原油计量交接准确度提升策略（一）流量计计量在利用流量计计量原油流量时，其运行工艺会受到温度、黏度等各类因素的影响，流量计计量往往还与黏度息息相关[1]。

因此，为了让生产工艺不受到流量计计量误差的影响。

在流量计对原油的进行检定时，需要保证其原油温度与生产运行过程中的原油温度一致。

压力、黏度等因素的控制同理。

根据实践经验可知，原油的温度与原油的黏度呈现出反向相关的特征，原油的黏度增大，则其温度需要下降。

对于在原油计量中常用的双转子流量计来说，原油的粘度越高，则其漏失量会越少，流量计的计量误差反而会增大，促使流量计特性曲线正向偏移。

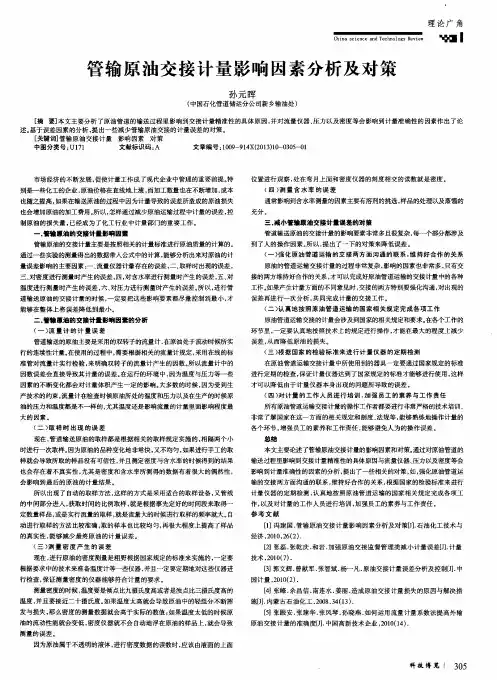

管输原油交接计量影响因素分析及对策
