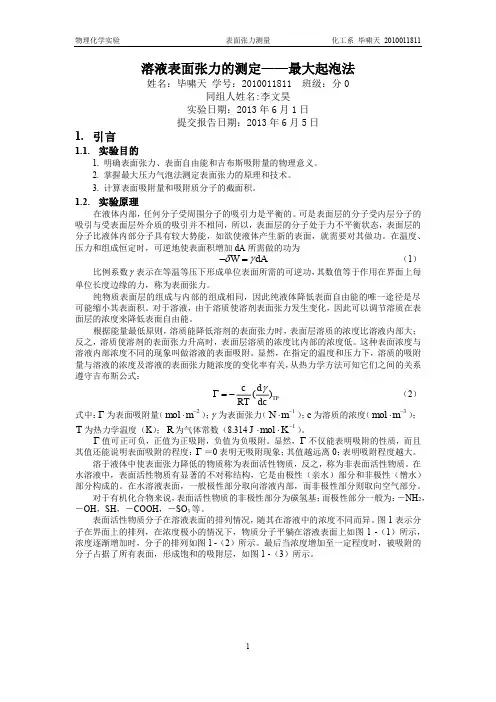

表面张力的测定：最大气泡法一、实验目的(1)掌握最大泡法测定液体表面张力的原理和技术。
(2)通过对不同浓度乙醇溶液表面张力的测定，加深对表面张力、表面自由能和表面吸附量关系的理解。
(3)学习用Origin或Excel处理实验数据。
二、实验原理在液体的内部任何分子周围的吸引力是平衡的。
可是在液体表面层的分子却不相同。
因为表面层的分子，一方面受到液体内层的邻近分子的吸引，另一方面受到液面外部气体分子的吸引，而且前者的作用要比后者大。
因此在液体表面层中，每个分子都受到垂直于液面并指向液体内部的不平衡力（如图2-53所示）。
这种吸引力使表面上的分子向内挤促成液体的最小面积。
要使液体的表面积增大就必须要反抗分子的内向力而作功增加分子的位能。
所以分子在表面层比在液体内部有较大的位能，这位能就是表面自由能。
通常把增大1m2表面所需的最大功A或增大1m2所引起的表面自由能的变化值∆G称为单位⁄。
而把液体限制其表面及力图使它收缩表面的表面能,其单位为J m3⁄。
液的单位直线长度上所作用的力，称为表面张力，其单位为N m1体单位表面的表面能和它的表面张力在数值上是相等的。
欲使液体表面积加∆S时，所消耗的可逆功A为−A=∆G=σΔS液体的表面张力与温度有关，温度愈高，表面张力愈小。
到达临界温度时，液体与气体不分，表面张力趋近于零。
液体的表面张力也与液体的纯度有关。
在纯净的液体（溶剂）中如果掺进杂质（溶质），表面张力就要发生变化，其变化的大小决定于溶质的本性和加入量的多少。
当加入溶质后，溶剂的表面张力要发生变化。
溶质在表面层中与本体溶液中浓度不同的现象称为溶液的表面吸附。
使表面张力降低的物质称为表面活性物质。
用吉布斯公式（Gibbs ）表示：Γ=c RT (dσdc)T(2-87)式中，Γ为表面吸附量，mol/m 2；σ为表面张力，J m 2⁄；(dσdc )T 为在一定温度下表面张力随浓度的改变率，即(dσdc )T <0，Γ>0，溶质能降低溶剂的表面张力，溶液表面层的浓度大于内部的浓度，称为正吸附作用；(dσdc )T >0，Γ<0，溶质能增加溶剂的表面张力，溶液表面层的浓度大于内部的浓度，称为负吸附作用。
最⼤泡压法测定溶液的表⾯张⼒（泡压法、滴重法、⽑细管升⾼法）表⾯张⼒的测定——最⼤⽓泡压⼒法、滴重法、⽑细管升⾼法⼀、实验原理：1.最⼤⽓泡压⼒法测定表⾯张⼒（装置如下图所⽰）：其中，B是管端为⽑细管的玻璃管，与液⾯相切。
⽑细管中⼤⽓压为P0。
试管A中⽓压为P，当打开活塞E时，C中的⽔流出，体系压⼒P逐渐减⼩，逐渐把⽑细管液⾯压⾄管⼝，形成⽓泡。
当⽓泡在⽑细管⼝逐渐长⼤时，其曲率半径逐渐变⼩，⽓泡达最⼤时便会破裂。
此时⽓泡的曲率半径最⼩，即等于⽑细管半径r，⽓泡承受的压⼒差也最⼤△P=P0-P=2γ/r 此压⼒差可由压⼒计D读出，故γ=r△P/2若⽤同⼀⽀⽑细管测两种不同液体，其表⾯张⼒分别为γ1、γ2，压⼒计测得压⼒差分别为△P1、△P2则：γ1/γ2=△P1/△P2若其中⼀种液体的γ已知，例如⽔，则另⼀种液体的表⾯张⼒可由上式求得。
2．⽑细管⾝升⾼法（装置如下图所⽰）：⽑细管法测定表⾯张⼒仪器⽑细管表⾯张⼒⽰意图当⼀根洁净的，⽆油脂的⽑细管浸进液体，液体在⽑细管内升⾼到h⾼度。
在平衡时，⽑细管中液柱重量与表⾯张⼒关系为：2πσrcosθ=πr2gdhσ=gdhr/2cosθ（1）如果液体对玻璃润湿，θ=0，cosθ=1（对于很多液体是这样情况），则：σ=gdhr/2 （2）式中σ为表⾯张⼒；g为重⼒加速度；d为液体密度；r为⽑细管半径。
上式忽略了液体弯⽉⾯。
如果弯⽉⾯很⼩，可以考虑为半球形，则体积应为：πr3 -2/3πr3 =1/3πr3从（2）可得：σ=gdr/2（h+1/3r）（3）更精确些，可假定弯⽉⾯为⼀椭圆球。
（3）式应变为：σ=gdhr/2（1+1/3（r/h）-0.1288（r/h）2+0.1312（r/h）3）（4）3. 滴重法（装置如右图所⽰）：从图中可看出，当达到平衡时，从外半径为r的⽑细管滴下的液体重量应等于⽑细管周边乘以表⾯张⼒，即：mg=2πσr （5）式中m为液滴质量；r为⽑细管外半径；σ为表⾯张⼒；g为重⼒加速度。
实验七 溶液表面张力的测定——最大气泡压力法一． 实验目的1. 用最大气泡法测定不同浓度乙醇溶液的表面张力。
2. 了解表面张力的性质, 表面自由能的意义以及表面张力和吸附的关系。
3. 学会镜面法作切线的方法。

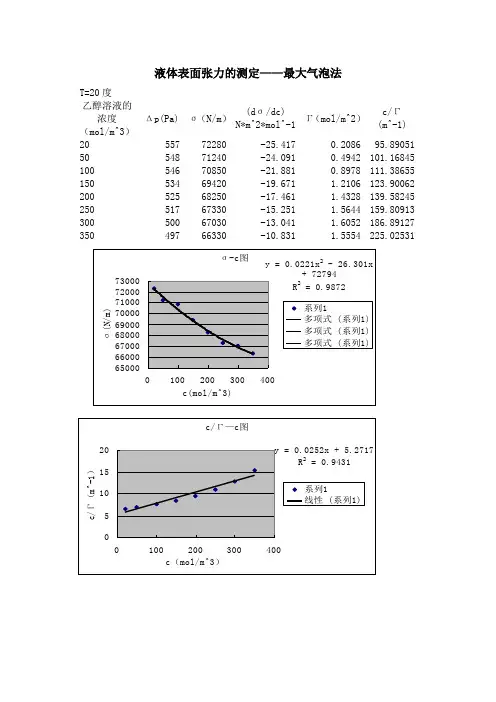

二． 实验原理用本法测定[乙醇, 水]溶液的数据对[σ, c], 作图将c-σ曲线在不同浓度的斜率 T 代入吉布斯等温吸附式:Γ=﹣c RT c σ∂⎛⎫ ⎪∂⎝⎭T 求出相应的吉布斯吸附量Γ；按朗格茂尔等温吸附变形公式:c 1c α∞∞=+ΓΓΓ C/Γc-C 直线斜率tg β求出饱和吸附量 , 进而得出乙醇分子横切面积S 和分子长度 , 结合直线截距得出吸附系数α:∞Γ=（tg β）-1以上个式中, c 为浓度；T 为绝对温度（K ）；σ为表面张力；Γ为吉布斯吸附量；M 为溶质摩尔质量；ρ为溶质密度；S 为分子截面积；δ为分子长；α为吸附系数；NA 为阿伏伽德罗数（6.02×1023/mol ）；R 为气体常数。
为了求以上参数, 关键是测σ。
表面张力及界面张力, 矢量。
源于凝聚相界面分子受力不平衡, 意为表面的单位长度收缩力。
σ也是在个条件下凝聚系表面相得热力学强度性质, 如果恒温、恒压下扩大单位表面积所需的可逆功, 故亦称为表面自由焓。
1. σ与凝聚相和表面共存接触相种类有关, 还与T,P 有关, 与凝聚相纯度和杂志种类有关。
浓度升高, 溶液的σ有增有减, 随溶质、溶剂而异, 表面活性剂是两亲分子, 他们的水溶液σ随浓度升高先剧降, 后微升, 在渐趋稳定。
σ随c 而变化的本质是溶液表面浓度对体相浓度的偏离, 此现象称为表面吸附。
表面吸附量Γ与浓度有关, 用吉布斯等温方程求出 为σ-c 曲线在指定浓度的斜率。
<0, Γ>0为正吸附, 表面浓度较体浓度高, 达饱和吸附时, Γ趋于饱和吸附量 , 此时两亲分子在溶液表面处于高度有序的竖立密集, 形成单分子膜。
,2. 若将兰格缪尔等温吸附式中的吸附量赋予吉布斯吸附量的特定意义, 则可从其变形式求出 设分子吸附层厚δ, δ即两亲分子长。
