变压器短路的原因是什么

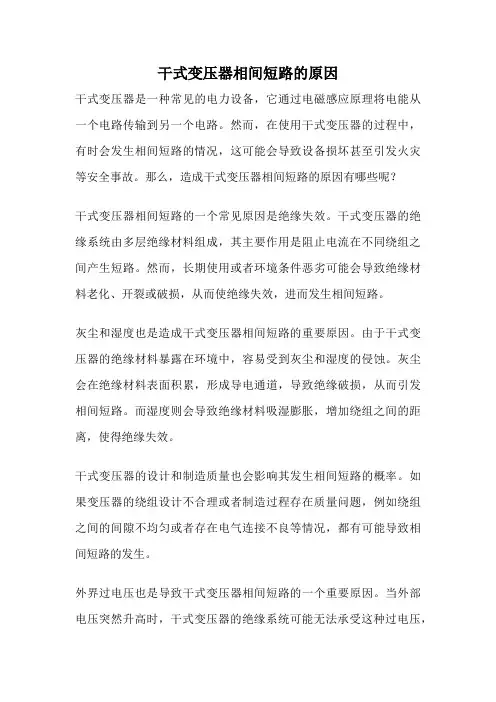

干式变压器相间短路的原因干式变压器是一种常见的电力设备，它通过电磁感应原理将电能从一个电路传输到另一个电路。

然而，在使用干式变压器的过程中，有时会发生相间短路的情况，这可能会导致设备损坏甚至引发火灾等安全事故。

那么，造成干式变压器相间短路的原因有哪些呢？干式变压器相间短路的一个常见原因是绝缘失效。

干式变压器的绝缘系统由多层绝缘材料组成，其主要作用是阻止电流在不同绕组之间产生短路。

然而，长期使用或者环境条件恶劣可能会导致绝缘材料老化、开裂或破损，从而使绝缘失效，进而发生相间短路。

灰尘和湿度也是造成干式变压器相间短路的重要原因。

由于干式变压器的绝缘材料暴露在环境中，容易受到灰尘和湿度的侵蚀。

灰尘会在绝缘材料表面积累，形成导电通道，导致绝缘破损，从而引发相间短路。

而湿度则会导致绝缘材料吸湿膨胀，增加绕组之间的距离，使得绝缘失效。

干式变压器的设计和制造质量也会影响其发生相间短路的概率。

如果变压器的绕组设计不合理或者制造过程存在质量问题，例如绕组之间的间隙不均匀或者存在电气连接不良等情况，都有可能导致相间短路的发生。

外界过电压也是导致干式变压器相间短路的一个重要原因。

当外部电压突然升高时，干式变压器的绝缘系统可能无法承受这种过电压，从而导致绝缘击穿，产生相间短路。

外界过电压可以来自于雷击、电网故障等因素，因此在变压器的设计和安装中，需要采取相应的保护措施，以防止过电压引发相间短路。

操作不当也是导致干式变压器相间短路的一个重要因素。

在使用干式变压器的过程中，如果操作人员没有按照规定的操作程序进行操作，例如过载运行、长时间短路或者频繁切换负载等，都会增加变压器发生相间短路的风险。

干式变压器相间短路的原因主要包括绝缘失效、灰尘和湿度侵蚀、设计和制造质量、外界过电压以及操作不当等。

为了避免干式变压器相间短路的发生，我们应该加强设备的维护和检修工作，定期清理绝缘材料表面的灰尘，保持环境干燥，并严格按照操作规程进行操作。

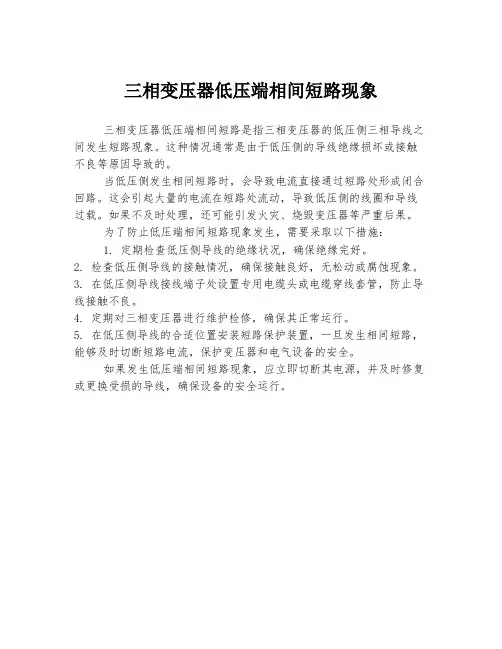

三相变压器低压端相间短路现象
三相变压器低压端相间短路是指三相变压器的低压侧三相导线之间发生短路现象。

这种情况通常是由于低压侧的导线绝缘损坏或接触不良等原因导致的。

当低压侧发生相间短路时，会导致电流直接通过短路处形成闭合回路。

这会引起大量的电流在短路处流动，导致低压侧的线圈和导线过载。

如果不及时处理，还可能引发火灾、烧毁变压器等严重后果。

为了防止低压端相间短路现象发生，需要采取以下措施：
1. 定期检查低压侧导线的绝缘状况，确保绝缘完好。

2. 检查低压侧导线的接触情况，确保接触良好，无松动或腐蚀现象。

3. 在低压侧导线接线端子处设置专用电缆头或电缆穿线套管，防止导线接触不良。

4. 定期对三相变压器进行维护检修，确保其正常运行。

5. 在低压侧导线的合适位置安装短路保护装置，一旦发生相间短路，能够及时切断短路电流，保护变压器和电气设备的安全。

如果发生低压端相间短路现象，应立即切断其电源，并及时修复或更换受损的导线，确保设备的安全运行。

变压器一次侧短路容量变压器是电力系统中不可或缺的重要设备，其作用是将高电压变成低电压或将低电压变成高电压，以满足电力系统中不同电压等级的需求。

在变压器的运行过程中，一次侧短路是一种常见的故障，因此变压器一次侧短路容量的计算和评估显得尤为重要。

一、变压器一次侧短路的原因变压器一次侧短路是指变压器一次侧绕组中的两个相位之间或同一相位内部发生短路故障。

其原因主要有以下几点：1.绕组绝缘老化或损坏，导致绕组内部短路。

2.绕组接线不良或接触不良，导致绕组内部短路。

3.变压器一次侧绕组内部存在异物或杂质，导致绕组内部短路。

4.变压器一次侧绕组内部存在局部过热现象，导致绕组内部短路。

二、变压器一次侧短路容量的计算方法变压器一次侧短路容量的计算方法主要有以下两种：1.按照变压器额定容量的百分比计算变压器一次侧短路容量的计算公式为：Ssc=K×Sn其中，Ssc为变压器一次侧短路容量，K为变压器一次侧短路容量系数，Sn为变压器额定容量。

变压器一次侧短路容量系数K的取值范围为0.05~0.2，一般情况下取0.1即可。

2.按照变压器一次侧短路电流计算变压器一次侧短路容量的计算公式为：Ssc=U^2/Zsc其中，Ssc为变压器一次侧短路容量，U为变压器一次侧额定电压，Zsc为变压器一次侧短路阻抗。

变压器一次侧短路阻抗Zsc的计算公式为：Zsc=U^2/Sk其中，Sk为变压器短路容量，一般情况下取变压器额定容量的10%即可。

三、变压器一次侧短路容量的评估变压器一次侧短路容量的评估主要有以下几个方面：1.根据变压器一次侧短路容量的计算结果，评估变压器的短路能力是否满足电力系统的要求。

2.根据变压器一次侧短路容量的计算结果，评估变压器的保护装置是否能够及时、准确地对变压器一次侧短路进行保护。

3.根据变压器一次侧短路容量的计算结果，评估变压器的绝缘水平是否满足电力系统的要求。

四、结语变压器一次侧短路容量的计算和评估是电力系统中非常重要的一项工作，其结果直接关系到电力系统的安全稳定运行。

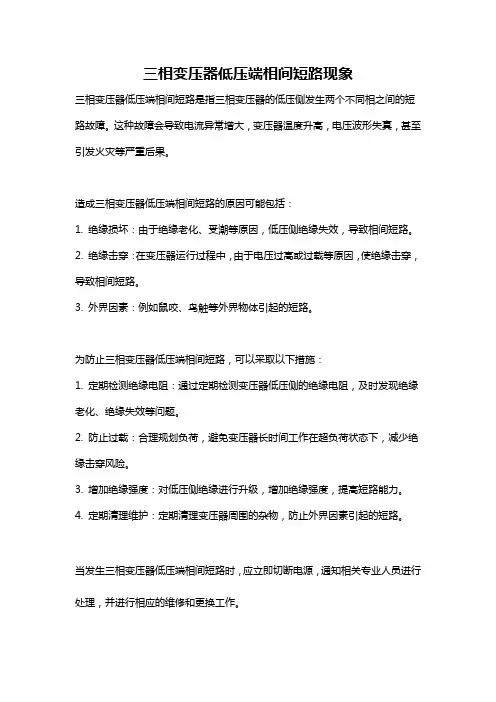

三相变压器低压端相间短路现象
三相变压器低压端相间短路是指三相变压器的低压侧发生两个不同相之间的短路故障。

这种故障会导致电流异常增大，变压器温度升高，电压波形失真，甚至引发火灾等严重后果。

造成三相变压器低压端相间短路的原因可能包括：
1. 绝缘损坏：由于绝缘老化、受潮等原因，低压侧绝缘失效，导致相间短路。

2. 绝缘击穿：在变压器运行过程中，由于电压过高或过载等原因，使绝缘击穿，导致相间短路。

3. 外界因素：例如鼠咬、鸟触等外界物体引起的短路。

为防止三相变压器低压端相间短路，可以采取以下措施：
1. 定期检测绝缘电阻：通过定期检测变压器低压侧的绝缘电阻，及时发现绝缘老化、绝缘失效等问题。

2. 防止过载：合理规划负荷，避免变压器长时间工作在超负荷状态下，减少绝缘击穿风险。

3. 增加绝缘强度：对低压侧绝缘进行升级，增加绝缘强度，提高短路能力。

4. 定期清理维护：定期清理变压器周围的杂物，防止外界因素引起的短路。

当发生三相变压器低压端相间短路时，应立即切断电源，通知相关专业人员进行处理，并进行相应的维修和更换工作。

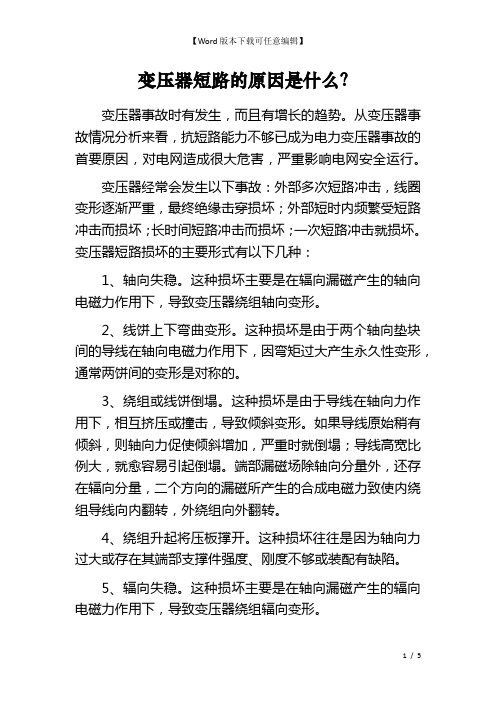

变压器短路的原因是什么？变压器事故时有发生，而且有增长的趋势。

从变压器事故情况分析来看，抗短路能力不够已成为电力变压器事故的首要原因，对电网造成很大危害，严重影响电网安全运行。

变压器经常会发生以下事故：外部多次短路冲击，线圈变形逐渐严重，最终绝缘击穿损坏；外部短时内频繁受短路冲击而损坏；长时间短路冲击而损坏；一次短路冲击就损坏。

变压器短路损坏的主要形式有以下几种：1、轴向失稳。

这种损坏主要是在辐向漏磁产生的轴向电磁力作用下，导致变压器绕组轴向变形。

2、线饼上下弯曲变形。

这种损坏是由于两个轴向垫块间的导线在轴向电磁力作用下，因弯矩过大产生永久性变形，通常两饼间的变形是对称的。

3、绕组或线饼倒塌。

这种损坏是由于导线在轴向力作用下，相互挤压或撞击，导致倾斜变形。

如果导线原始稍有倾斜，则轴向力促使倾斜增加，严重时就倒塌；导线高宽比例大，就愈容易引起倒塌。

端部漏磁场除轴向分量外，还存在辐向分量，二个方向的漏磁所产生的合成电磁力致使内绕组导线向内翻转，外绕组向外翻转。

4、绕组升起将压板撑开。

这种损坏往往是因为轴向力过大或存在其端部支撑件强度、刚度不够或装配有缺陷。

5、辐向失稳。

这种损坏主要是在轴向漏磁产生的辐向电磁力作用下，导致变压器绕组辐向变形。

6、外绕组导线伸长导致绝缘破损。

辐向电磁力企图使外绕组直径变大，当作用在导线的拉应力过大会产生永久性变形。

这种变形通常伴随导线绝缘破损而造成匝间短路，严重时会引起线圈嵌进、乱圈而倒塌，甚至断裂。

7、绕组端部翻转变形。

端部漏磁场除轴向分量外，还存在辐向分量，二个方向的漏磁所产生的合成电磁力致使绕组导线向内翻转，外绕组向外翻转。

8、内绕组导线弯曲或曲翘。

辐向电磁力使内绕组直径变小，弯曲是由两个支撑（内撑条）间导线弯矩过大而产生永久性变形的结果。

如果铁心绑扎足够紧实及绕组辐向撑条有效支撑，并且辐向电动力沿圆周方向均布的话，这种变形是对称的，整个绕组为多边星形。

然而，由于铁芯受压变形，撑条受支撑情况不一样，沿绕组圆周受力是不均匀的，实际上常常发生局部失稳形成曲翘变形。

变压器短路与故障变压器是电力系统中非常重要的电气设备之一，用于改变电压以便传输和分配电能。

然而，由于各种原因，变压器短路和故障可能会发生，对电力系统造成严重影响。

本文将讨论变压器短路的原因、种类以及相应的故障处理方法。

一、变压器短路的原因1. 绝缘老化：变压器长期运行过程中，绝缘材料可能会老化，导致绝缘强度下降，从而增加了发生短路的风险。

2. 渗漏磁通：当变压器的绕组绝缘出现损坏或老化时，可能会导致渗漏磁通现象。

这种情况下，绕组之间和绕组与铁芯之间可能会出现电气短路。

3. 外界因素：如雷击、动物触碰等外界因素也可能导致变压器短路。

这些因素会造成突发的短路故障，对变压器和电力系统带来巨大的冲击。

二、变压器短路的种类1. 相间短路：当变压器中两个相对的绕组出现电气短路时，即发生了相间短路。

这种短路通常由于绝缘破坏、绕组绕线失效或绕组之间发生电气击穿引起。

2. 线间短路：当变压器不同相之间的绕组出现电气短路时，即发生了线间短路。

这种短路可以由于绕组绝缘故障、外界因素等多种原因引起。

3. 线与地短路：当变压器中绕组与地之间出现电气接触或击穿时，即发生了线与地短路。

这种短路可能会导致绕组绝缘损坏，同时也会增加电力系统的接地故障。

三、变压器短路的处理方法1. 观察和诊断：当发生变压器短路时，首先要立即观察变压器是否冒烟、发出异常声音等明显异常情况。

同时，可以借助继电器保护装置进行诊断，以确定短路位置和严重程度。

2. 切断电源：在确认变压器发生短路后，应立即断开变压器的电源，以避免进一步损坏和安全隐患。

3. 进行修复：对于相间短路，需要进行重新绕线和更换绝缘材料等修复措施。

而对于线间短路和线与地短路，可能需要进行绝缘处理、绕组修复或更换等操作。

4. 安全检查和恢复：在修复完成后，应进行安全检查，确保所有的电力系统都处于正常工作状态，没有存在潜在的隐患。

然后，可以逐步恢复电力供应。

总结：变压器短路和故障是电力系统中一种常见的问题，对电力系统的正常运行造成了威胁。

电力变压器绕组短路故障仿真与分析电力变压器是电能传输和分配中不可或缺的设备，它的正常运行关系着电网的稳定性和供电质量。

然而，由于各种外界因素和内部原因，电力变压器也可能发生各种故障，其中绕组短路故障是比较常见的一种。

本文将对电力变压器绕组短路故障的仿真与分析进行探讨。

1. 介绍电力变压器绕组短路故障的背景和现象电力变压器绕组短路故障是指变压器绕组中出现短路现象，导致电流异常增大、温升加剧甚至发生局部放电等。

常见的绕组短路故障有匝间短路、相间短路和对地短路等。

这些故障会对电力系统的稳定性和设备的安全性造成严重威胁。

2. 电力变压器绕组短路故障的原因分析绕组短路故障的原因可以是多方面的，包括设备老化、局部绝缘损坏、外界电力负荷突变等。

其中，绝缘损坏是绕组短路故障的主要原因之一。

绕组的绝缘材料受热和电流的侵蚀，会发生劣化甚至破裂，导致电压与电流之间发生短路。

因此，检测和诊断绕组的绝缘状态非常重要。

3. 电力变压器绕组短路故障的仿真与分析方法为了更好地了解电力变压器绕组短路故障的发生机理，研究人员提出了各种仿真与分析方法。

其中，有限元分析是一种有效的方法。

通过建立绕组短路故障的有限元模型，可以对故障前后的电场分布、电流分布等进行模拟和分析。

这些分析结果有助于对故障状态进行识别和预测。

另外，还有基于模型的仿真方法，如绕组短路电路模型。

该模型基于电路理论和电磁理论，通过对绕组中电流和电压的计算，可以获得故障前后的参数变化。

这种方法可以有效地模拟和分析绕组短路故障的影响。

4. 电力变压器绕组短路故障的仿真与分析案例研究通过具体案例的研究，可以更加深入地了解电力变压器绕组短路故障的仿真与分析方法。

以某变电站的一个500kV变压器为例，观察到绕组短路故障后的电流波形异常，经过有限元仿真和模型分析，发现短路位置和短路电阻的影响。

同时，还可以结合实际测量数据，对仿真与分析结果进行验证。

5. 预防和处理电力变压器绕组短路故障的方法探讨除了仿真与分析方法外，对电力变压器绕组短路故障进行预防和处理也是非常重要的。

变压器典型故障分析及处理变压器是电力系统中不可缺少的设备，其主要功能是将高压电能转变为低压电能，并通过电网输送到用户终端。

然而，由于各种原因，变压器在运行过程中可能会发生故障，导致设备损坏甚至停运。

因此，对变压器的典型故障进行分析和处理是非常重要的。

一、变压器的典型故障1.绝缘击穿：绝缘击穿是变压器常见的故障之一，它可能导致设备短路、电弧放电等问题。

绝缘击穿的原因包括局部过热、杂质污秽、绝缘老化等。

2.缺油：变压器内部的绝缘油起着冷却和绝缘作用，缺油可能导致设备发热、性能下降等问题。

常见的缺油原因有油泄漏、油位过低等。

3.短路：变压器的短路可能导致设备过载、电弧放电等问题。

短路的原因包括线圈短路、绝缘击穿等。

4.过载：变压器承载电能的能力是有限的，超过其额定负荷运行可能会导致设备过载、发热等问题。

过载的原因包括负荷突增、电网故障等。

5.偏差电压：变压器的输出电压应符合国家标准或用户要求，偏差电压可能导致设备无法正常工作或用户终端设备受损。

偏差电压的原因包括电网电压波动、变压器内部故障等。

二、变压器故障处理1.绝缘击穿处理：若变压器发生绝缘击穿，应立即切断电源，并对设备进行绝缘测试，找出故障点进行修复或更换绝缘材料。

2.缺油处理：对于变压器缺油问题，应及时进行加油，并检查设备内部是否有油泄漏或油位过低的问题，及时修复。

3.短路处理：变压器发生短路时，应立即切断电源，并进行隔离处理。

找出短路点，并进行修复或更换故障部件。

4.过载处理：当变压器发生过载时，应及时减少负荷或调整电网供电。

若变压器长期过载，应考虑增加设备容量或进行升级。

5.偏差电压处理：对于变压器输出的偏差电压，可以通过调整变压器的接线方式或采取电压补偿措施进行处理。

同时，还应及时检查变压器内部是否有损坏或故障的元件。

三、预防措施1.定期检查：对变压器进行定期检查，包括绝缘测试、油质分析、温度测量等，及时发现潜在问题并进行处理。

2.给予足够的冷却：保持变压器周围的通风良好，确保变压器能够得到足够的冷却，避免设备过热。

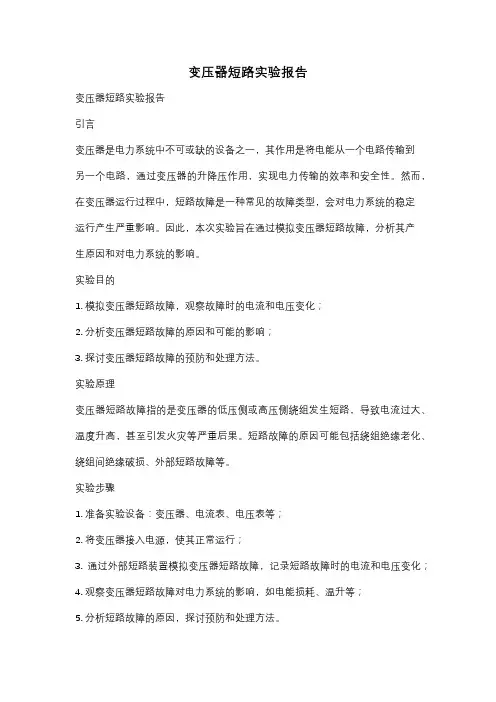

变压器短路实验报告变压器短路实验报告引言变压器是电力系统中不可或缺的设备之一，其作用是将电能从一个电路传输到另一个电路，通过变压器的升降压作用，实现电力传输的效率和安全性。

然而，在变压器运行过程中，短路故障是一种常见的故障类型，会对电力系统的稳定运行产生严重影响。

因此，本次实验旨在通过模拟变压器短路故障，分析其产生原因和对电力系统的影响。

实验目的1. 模拟变压器短路故障，观察故障时的电流和电压变化；2. 分析变压器短路故障的原因和可能的影响；3. 探讨变压器短路故障的预防和处理方法。

实验原理变压器短路故障指的是变压器的低压侧或高压侧绕组发生短路，导致电流过大、温度升高，甚至引发火灾等严重后果。

短路故障的原因可能包括绕组绝缘老化、绕组间绝缘破损、外部短路故障等。

实验步骤1. 准备实验设备：变压器、电流表、电压表等；2. 将变压器接入电源，使其正常运行；3. 通过外部短路装置模拟变压器短路故障，记录短路故障时的电流和电压变化；4. 观察变压器短路故障对电力系统的影响，如电能损耗、温升等；5. 分析短路故障的原因，探讨预防和处理方法。

实验结果与分析在模拟变压器短路故障的过程中，我们观察到电流迅速增大，电压下降，变压器发出异常声响。

这是因为短路故障导致电流无法正常通过绕组，从而产生大量热量，使得变压器温度升高，电能损耗增加。

此外，短路故障还会导致电压下降，影响电力系统的稳定性。

因此，变压器短路故障是一种严重的故障类型，需要及时处理和预防。

短路故障的原因可能有多种，其中绕组绝缘老化、绕组间绝缘破损是常见的原因。

长期运行中，变压器绕组会受到电磁力的作用，导致绝缘老化，从而减弱了绝缘能力。

此外，外部因素如灰尘、湿气等也会加速绝缘老化过程。

当绝缘老化到一定程度，绕组间的绝缘可能会破损，导致短路故障的发生。

为了预防变压器短路故障的发生，我们可以采取以下措施：1. 定期检查变压器的绝缘状况，及时发现并更换老化的绝缘材料；2. 保持变压器周围的环境清洁，避免灰尘和湿气对绝缘的影响；3. 加强变压器的维护工作，定期清洗绝缘表面，防止绝缘破损；4. 定期进行变压器的绝缘电阻测试，及时发现潜在的故障隐患。

变压器几种常见故障产生的原因及其处理方法变压器是电力系统中重要的电气设备，常见的故障有短路、绕组断线、绝缘老化等。

本文将介绍这些故障的产生原因，并针对每种故障提出相应的处理方法。

一、短路故障：短路故障是变压器常见的故障之一，其主要原因有以下几点：1.绕组绝缘老化：长期使用使得绕组绝缘老化，继电器触点接触不良，导致绕组间短路。

2.外部故障：外部因素如雷击、动物侵入、树木倒塌等导致外壳损坏，使绕组间短路。

针对短路故障，可以采取以下处理方法：1.及时检查绕组绝缘状况，如有老化现象应及时更换。

2.定期对变压器外壳进行检查，确保外壳的完好性。

3.安装雷击保护装置，减少雷击对变压器的影响。

4.加装防护措施，防止动物侵入和外来物体对变压器造成损坏。

二、绕组断线故障：绕组断线故障是由于变压器绕组导线断裂或接触不良导致电流无法正常通过。

其主要原因有以下几点：1.导线老化：长时间使用使得导线老化断裂。

2.运输振动：变压器在运输中受到振动，导致导线断裂。

针对绕组断线故障，可以采取以下处理方法：1.定期检查绕组导线状况，如有老化断裂现象应及时更换。

2.加强运输过程中的防护措施，减少振动对变压器的影响。

三、绝缘老化故障：绝缘老化故障是指变压器绝缘材料老化失效导致的故障。

其主要原因有以下几点：1.高温：长期高温工作使得绝缘材料老化。

2.过电压：电力系统中的过电压超过了绝缘耐受范围，导致绝缘老化失效。

针对绝缘老化故障，可以采取以下处理方法：1.检查变压器工作状态，确保温度在安全范围内。

2.定期检查绝缘材料状况，如有老化现象应及时更换。

3.安装过电压保护器，防止过电压对绝缘材料造成损害。

综上所述，变压器常见的故障有短路故障、绕组断线故障和绝缘老化故障。

针对这些故障，可以通过定期检查、维护以及加装防护措施来预防和处理。

这样可以保障变压器的正常运行，提高电力系统的可靠性和稳定性。

变压器短路故障原因分析及处理杨卫钢上海高桥捷派克石化工程建设有限公司摘要：在变压器事故中，发生概率较高，对设备威胁较大的是变压器短路事故，特别是变压器低压侧发生短路故障，现就对短路故障后的原因分析和处理方法予以阐述。

关键词：变压器短路；事故；处理引言随着电力事业的飞速发展与社会对电力供应可靠性的要求的提高，保证供电质量是每个运行、检修人员应尽的义务。

电力变压器是电力系统电网安全性运行的重要设备，是输变电系统的心脏。

电力变压器短路故障是所有故障中较为严重的一种。

1 变压器短路故障因素分析1.1铁芯和夹件局部短路过热（有的兼有多点接地）1.1.1 紧固螺栓夹件磁铁芯是铁芯局部短路1.1.2 穿芯螺栓绝缘破裂或炭化了引起铁芯局部短路1.1.3 焊渣或其他金属异物引起局部短路1.1.4 穿芯螺母座套过长1.1.5 接地片过长，紧贴铁芯引起局部短路1.1.6 上下铁轭拉杆端头锁定螺母松动1.2高压匝层间电弧放电1.2.1接地不良，累计或操作过电压作用1.2.2 绝缘严重受潮1.2.3绝缘裕度不够（如薄绝缘）；电压器出口短路事故1.3 低压匝层箱短路放电，低压相间短路放电1.3.1匝间绝缘裕度不够或绝缘老化1.3.2雷击或操作过电压的作用1.3.3 接头焊接不良1.3.4 出口短路冲击1.4保护系统有死区，动作失灵，导致变压器承受稳定短路电流作用时间长，在成绕组变形，粗略统计结果表明在遭受外部短路时，因不能不时跳闸而发生损坏的变压器占短路损坏事故的 %1.5 变压器在遭受突发短路时，高低压侧都将受到很大的短路电流冲击，在断路器来不及断开的很短时间内，短路电流产生与电流平方成正比的电动力将作用与变压器的绕组上，此电动力可分为辐向力和轴向力，在短路时，作用在绕组上的辐向力将使高压绕组受到张力，低压绕组受到压力，由于绕组为圆形，圆物受压力比受张力更容易变形。

因此，低压绕组更容易变形。

在突发短路时产生的轴向力使绕组压缩、扭曲、鼓包和匝间短路。

变压器的故障有开路和短路两种。

开路用万用表档很容易测出，短路的故障用万用表不能测出。

１、电源变压器短路的检查：（１）切断变压器的一切负载，接通电源，看变压器的空载温升，如果温升较高（烫手）说明一定是内部局部短路。

如果接通电源１５～３０分钟，温升正常，说明变压器正常。

（２）在变压器电源回路内串接一支１０００瓦灯泡，接通电源时，灯泡只发微红，表明变压器正常，如果灯泡很亮或较亮，表明变压器内部有局部短路现象。

２、变压器的开路：一种是内部线圈断线，但引出线断线最常见，应该细心检查，把断线处重新焊接好。

如果是内部断线或外部都能看出有烧毁的痕迹，那只能换新件或重绕。

３、变压器的重绕：取下固定夹（小变压器只能靠铁夹子紧固，大变压器是用螺丝紧固的），用改锥插入第一片硅钢的缝隙中，将第一片硅钢片撬出一缝隙，然后用钳子夹信这块硅钢片有力左右摆动，直到第一片取出为止。

第一片取出后，再把其它硅钢片都取出就得到一个绕在绝缘骨架上的线圈。

细心地剪开包在线圈外的绝缘纸，如果发现引出端的焊接处断开，可以重焊好。

拆几十圈后发现断头，也可以接好后再按原样重新绕好。

如果是烘干或断线严重，那就只能重绕了。

在拆变压器时要记住它的绕向和圈数，以免重绕时出现错误。

重绕的方法：第一步应选择同型号的漆包线；第二步用手工或绕线机在原骨架上绕线，绕向应对，圈数与原变压器的圈数相差不能太多。

在绕完初级线圈后，应该用绝缘纸隔开，但不能太厚，以免绕好后线圈变粗，装不进铁芯。

全部绕完还要有绝缘纸包好，接好引线；再把拆下的硅钢片插好。

注意：装硅钢片时不要损坏绕组，并要夹紧铁芯，以免重绕后变压器有“嗡嗡”声。

４、中周的检修：中周用万用表欧姆档测是通的，多数是好中周。

（１）断路：即用欧姆档测其直流电阻为无穷大，此时可以打开中周外壳查断线处，细心焊接好即可。

（２）短路：一般为初次级短路，可以把中周线圈的线拆开重绕一遍，一般故障可以排除。

（３）碰壳：即线圈与外壳短路，此时打开外壳，把边线处拨开即可。

变压器常见故障分析变压器是电力系统中常见的重要设备之一，负责将高电压输电线路的电能转换为适合分配和使用的低电压，以满足终端用户的需求。

然而，由于操作不当、设备老化、环境因素等原因，变压器常常会发生各种故障。

本文将就变压器常见的故障进行分析，并提供相应的解决方案。

一、外部故障1.雷击：在雷暴天气中，变压器容易受到雷电击打，导致绕组和绝缘体损坏，甚至引发火灾事故。

解决方法：安装避雷设施，如避雷针和避雷线等，以提高变压器的防雷性能。

2.外力损伤：变压器可能会受到外部冲击，造成各种绝缘部件的损坏。

解决方法：加强安全教育和培训，提高操作人员的安全意识，确保周围环境的安全。

3.污染：变压器可能会受到周围环境的污染，如灰尘、湿度过高等，导致绝缘性能下降。

解决方法：定期清理变压器外表面，确保周围环境的清洁。

4.水淹：由于自然灾害或设备故障，变压器可能会进水，导致绝缘损坏。

解决方法：安装防水设备，如防水柜和排水装置等，确保变压器的安全运行。

二、内部故障1.绕组短路：绕组内部可能会出现短路故障，导致电流异常增大、温升过高等。

解决方法：检查绕组间的绝缘状况，及时更换绝缘件，确保绕组的正常运行。

2.绝缘老化：长时间运行后，绝缘材料容易老化，导致介电强度降低，容易引发故障。

解决方法：定期检测绝缘材料的状况，及时更换老化的绝缘件，延长变压器的使用寿命。

3.内部连接松动：由于设备老化、外力振动等原因，变压器内部的连接件可能会松动，导致接触不良、电流过大等故障。

解决方法：定期检查各个连接点的紧固情况，及时修复和加固连接件。

4.油漏：变压器的绝缘介质是植物油，长时间运行后，容易出现渗漏和泄漏现象，导致绝缘性能下降。

解决方法：定期检查变压器的油位和油质，及时更换老化的植物油，确保绝缘性能的稳定。

三、其他故障1.过载：由于用户需求增加或系统故障等原因，变压器可能会发生过载，导致温度升高、绝缘损坏等故障。

解决方法：合理规划负载，增加变压器容量，确保变压器的额定工作范围内运行。

干式变压器绕组内匝间短路的原因可能有以下几种：
1. 绕组制造缺陷：绕组制造过程中的绝缘损坏、绕组匝数错误、绕组连
接不良等问题都可能导致匝间短路。

2. 过载或过热：长期过载或过热可能导致绕组绝缘老化、损坏，从而引
发匝间短路。

3. 电压过高：过高的电压可能导致绕组绝缘击穿，从而引起匝间短路。

4. 绕组受潮或污染：绕组受潮、污染或受到化学物质侵蚀可能导致绝缘
性能下降，增加匝间短路的风险。

5. 异物进入：在绕组安装或维护过程中，可能会有异物进入绕组内部，
导致匝间短路。

匝间短路会导致变压器故障，影响其正常运行。

为了防止匝间短路的发生，需要定期进行变压器维护和检测，确保绕组的绝缘状况良好。

如果发现匝间短路问题，应及时进行修复或更换绕组。

同时，在使用变压器时，应避免过载和过热，确保电压稳定，并注意防止绕组受潮和污染。

变压器常见异常运行情况及故障分析变压器是电力系统中常见的重要设备，而变压器的异常运行和故障将严重影响电力系统的稳定运行。

下面将对变压器常见的异常运行情况及故障进行分析。

首先是变压器的常见异常运行情况：1.温度过高：变压器温度过高是变压器常见的异常情况之一、温度过高往往是由于变压器负载过大、冷却不良、冷却系统故障等原因引起的。

温度过高会导致绝缘老化、导热性能下降，甚至引起局部故障。

2.油液异常：变压器油液异常表现为颜色变深、发黑或有异常气味等。

油液异常往往是由于变压器内部存在故障产生的，如绝缘材料老化、故障放电等。

油液异常会导致绝缘性能下降、放电产生等问题。

3.噪声异常：变压器正常运行时会产生一定的噪声，但如果噪声异常增大或出现异常声音，则表明变压器可能存在故障。

噪声异常往往是由于变压器内部局部故障、绝缘材料老化等原因引起的。

接下来是变压器常见的故障分析：1.短路故障：变压器短路故障是指变压器的两个或多个绕组之间发生直接短路。

短路故障往往是由于绝缘材料老化、绕组磁通密度过高、电压过高等原因引起的。

短路故障会引起变压器局部过流、温度升高，甚至引发火灾。

2.绕组故障：变压器绕组故障是指变压器的绕组出现故障，如绕组间相间短路、绝缘老化破裂等。

绕组故障往往是由于绝缘材料老化、过负荷运行等原因引起的。

绕组故障会导致变压器局部过热、继电保护动作等问题。

3.绝缘击穿故障：变压器绝缘击穿故障是指变压器内部的绝缘系统发生击穿，导致绝缘性能下降。

绝缘击穿故障往往是由于绝缘材料老化、过电压等原因引起的。

绝缘击穿故障会导致变压器局部短路、过热等问题。

4.铁芯故障：变压器铁芯故障主要包括短路、开路和接地等。

铁芯故障往往是由于制造质量不良、潮湿环境等原因引起的。

铁芯故障会引起变压器磁通漏磁、热焦耳损耗增加等问题。

综上所述，变压器的常见异常运行情况包括温度过高、油液异常和噪声异常等。

而变压器的常见故障包括短路故障、绕组故障、绝缘击穿故障和铁芯故障等。

变压器短路产生的原因及短路措施摘要：电网的运行要求安全性和稳定性，作为变电过程中的重要设备变压器，其安全性尤为重要。

由于变压器成本很高，变压器短路事故不仅会造成资金和资源的浪费，同时也不利于电力系统的供电安全可靠性。

本文对变压器短路产生的原因及防治措施进行了详细研究，提出的建议对于变压器以及电网的安全稳定运行具有重要的工程实际意义。

关键词：变压器；换位导线；机械应力1 变压器短路1.1 变压器短路产生原因变压器短路产生的原因很多，主要分为以下两类：一是结构短路因素；二是运行短路因素。

下面就分别阐述：1.1.1 结构短路。

（1）温度、绕线方式等是造成变压器短路的重要因素。

温度对导线的弯度和强度都有很大的影响，随着导线温度的升高，其弯度、强度均有不同程度的下降，同时，导线的延伸率也会随着下降。

而变压器中导线的设计通常是在常温下进行的，没有考虑到实际运行工况，实际额定运行变压器的绕组温度大大高于常温，能够达到100℃以上。

而随着绕组温度的升高，其抗弯强度和抗拉强度均会明显下降。

绕线松散、导线与线匝间固化措施较差使得导线在运行中易发生变形，造成变压器短路。

（2）采用导线类型不同对变压器短路产生的效果也不尽相同。

普通的换位导线由于其机械强度较差，在外力作用下出现变形、露铜的情况时有发生。

在额定电流下，扭矩较大的两个部位包括换位导线爬坡处以及绕组两端的线饼，扭矩大的直接结果就是导致导线扭曲甚至变形，从而大大增加了变压器内部短路的风险。

软导线是早期造成变压器短路的最主要的原因。

由于认识不足以及成本问题，厂家在生产时采用软导线而不是硬导线，使得由于导线类型造成的变压器短路成为较为主要的原因。

1.1.2 运行短路。

长时间的短路电流是造成运行短路的主要原因。

一般情况下，当在电流速断保护范围内发生短路故障时，继电保护装置能够保证在无延时情况下迅速切除故障，考虑到机械作用固有延时等情况，短路电流持续的时间一般不会超过250ms，但是实际情况却与此有所不同：首先，由于继电保护的选择性，配电侧的保护一般不采用电流速断保护，而是采用定时限过电流保护，配电侧也正是短路多发部分；其次，继电保护虽然要求速动性、选择性、灵敏性和可靠性，可是也不免发生继电保护装置拒动的情况，而当保护拒动时，故障存在时间会较长，有时会到好几分钟甚至几小时，这时变压器导线承受大的短路电流的时间大大增加，超过其热稳定性就会造成短路故障；最后，电力系统的安全稳定可靠运行要求继电保护需配备重合闸装置，如果故障为永久性故障，那么重合闸的过程就会对变压器产生二次冲击，短路刚发生时产生的过电流已经使变压器导线温度急剧升高，导线的扛弯性已经很差，二次冲击电流则很可能导致变压器发生短路事故。

变压器是电力系统中常见的重要设备之一，它广泛应用于输电、配电和工业生产中。

在变压器运行过程中，由于各种原因，可能会发生不同类型的故障。

本文将探讨变压器单相短路和星三角变换故障时，故障相位变化的情况。

一、变压器单相短路故障1. 故障原因变压器单相短路故障通常是由于绝缘材料老化、绝缘击穿或外部短路等原因导致。

当变压器发生单相短路故障时，会对系统的安全运行造成严重影响。

2. 故障表现变压器单相短路故障时，故障相的电流会急剧增大，同时引起变压器内部温度升高，在严重情况下甚至会引发火灾。

3. 故障处理一旦发现变压器发生单相短路故障，需要立即停机检修，并对变压器进行绝缘测试和局部维修，确保变压器的安全运行。

二、星三角变换故障1. 故障原因星三角变换故障是由于变压器连接方式发生变化或绕组接线错误等原因导致。

这种故障会引起系统中电压和电流的异常变化，从而影响系统的正常运行。

2. 故障表现星三角变换故障时，故障相的电压和电流会发生不同程度的变化，系统的电力参数也会随之受到影响，可能引起设备损坏或运行不稳定等问题。

3. 故障处理发生星三角变换故障时，需要及时检查变压器的连接方式和绕组接线，确认故障原因并对系统进行调整，以恢复正常运行状态。

三、故障相位变化在变压器单相短路和星三角变换故障中，故障相位变化是不可避免的结果。

故障相位的变化会导致系统中电压、电流和功率的不平衡，进而对系统的稳定性和可靠性产生影响。

1. 故障相位变化对系统的影响故障相位变化会导致系统中电压、电流和功率的不平衡，引起设备运行不稳定、损坏甚至引发其它故障。

需及时对故障相位变化进行识别和处理。

2. 故障相位变化的识别方法对于变压器单相短路和星三角变换故障引起的故障相位变化，可以通过系统监测、故障检测和数据分析等方法，及时识别故障相位变化，并进行相应的故障处理。

3. 故障相位变化的处理措施一旦发现故障相位变化，需要立即停机检修，并对变压器和系统进行全面检查和维护，确保恢复故障相位的正常状态，保障系统的安全运行。
