模型试验基础

模型试验的理论与方法
模型试验的理论与方法是指在科学研究中利用模型进行实验的理论基础和实施方法。

具体来说，模型试验的理论包括模型建立的原理、模型与实际系统之间的关系以及模型的精度等方面；而方法则包括模型建立的步骤、实验数据收集与处理的方法、模型验证的方法等。

模型试验的理论基础主要是基于数学建模的原理，在研究对象的基础上，通过建立数学模型来描述对象的特性和规律。

模型的选择要考虑到数学模型与实际系统之间的准确性和可行性，以及对研究目标的适用性。

理论上，模型试验可以分为物理模型试验和数学模型试验两种形式，物理模型试验通过构建实际物理模型来观测和测量模型行为；数学模型试验则使用数学模型进行仿真和优化。

在实施模型试验时，需要考虑以下几个方面的方法：首先是模型建立的方法，包括确定模型类型、定义变量和参数、建立方程和模型结构等；其次是模型验证的方法，常用的方法包括比较模型输出与实际观测数据的差异、进行敏感性分析和误差分析等；再次是实验数据的收集与处理的方法，包括选择合适的实验设计、采集和整理数据、进行统计分析等；最后是模型应用的方法，包括使用模型进行预测、优化和控制等。

总之，模型试验的理论与方法是科学研究中利用模型进行实验的理论基础和实施方法，在进行模型试验时需要根据研究目标和实际情况选择合适的模型类型和方
法，并进行模型验证和实验数据处理，以得出科学结论和应用成果。

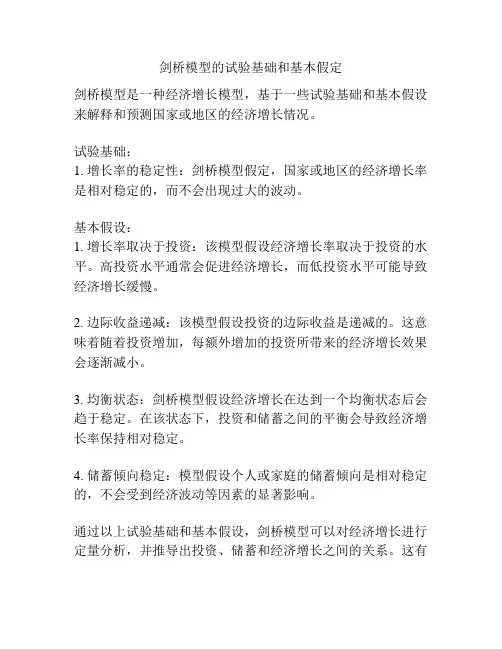

剑桥模型的试验基础和基本假定
剑桥模型是一种经济增长模型，基于一些试验基础和基本假设来解释和预测国家或地区的经济增长情况。

试验基础：
1. 增长率的稳定性：剑桥模型假定，国家或地区的经济增长率是相对稳定的，而不会出现过大的波动。

基本假设：
1. 增长率取决于投资：该模型假设经济增长率取决于投资的水平。

高投资水平通常会促进经济增长，而低投资水平可能导致经济增长缓慢。

2. 边际收益递减：该模型假设投资的边际收益是递减的。

这意味着随着投资增加，每额外增加的投资所带来的经济增长效果会逐渐减小。

3. 均衡状态：剑桥模型假设经济增长在达到一个均衡状态后会趋于稳定。

在该状态下，投资和储蓄之间的平衡会导致经济增长率保持相对稳定。

4. 储蓄倾向稳定：模型假设个人或家庭的储蓄倾向是相对稳定的，不会受到经济波动等因素的显著影响。

通过以上试验基础和基本假设，剑桥模型可以对经济增长进行定量分析，并推导出投资、储蓄和经济增长之间的关系。

这有
助于政策制定者和经济分析师理解和预测不同经济体的增长动态，并为经济政策的制定提供依据。

模型试验技术模型试验技术是一种在实验室或控制环境下对特定系统或物理现象进行研究和分析的方法。

它通过构建逼真的物理或数学模型，模拟实际的工作条件和环境，以便获得准确的数据和可靠的结果。

模型试验技术在各个领域，包括工程、科学、医学等方面得到广泛应用，其重要性与日俱增。

一、模型试验技术的概述模型试验技术是一种重要的研究方法，能够在较低成本和时间下获得实际系统的有效信息。

通过构建模型，我们可以更好地理解和分析复杂的现象，并为实际应用提供科学依据。

模型试验可以是物理模型，也可以是数学模型，通过调整其参数和环境条件，可以模拟出各种不同的情况和结果。

二、模型试验技术的应用领域1. 工程领域：在建筑、桥梁、航空航天等工程领域，模型试验技术被广泛用于评估结构的强度、稳定性和耐久性等性能。

通过模型试验，工程师可以提前发现并解决潜在的问题，从而确保实际工程项目的安全和可靠性。

2. 科学领域：物理学、化学、生物学等科学研究需要通过模型试验技术来验证理论模型的准确性。

例如，天文学家利用天体模型进行天体运动的模拟研究，生物学家通过动物模型研究生态系统和生物进化等。

3. 医学领域：模型试验技术在医学研究和临床实践中发挥着重要作用。

通过模型试验，医生和研究人员可以研究疾病的机理、药物的疗效和手术的效果等。

特别是在新药研发和手术技术改进方面，模型试验技术对于提高治疗效果和减少风险具有重要意义。

三、模型试验技术的优势和挑战1. 优势：模型试验技术具有成本低、周期短、可重复性好等优势。

通过模型试验，我们可以在相对较小的范围内对系统进行研究，并准确地控制各种实验参数。

模型试验还能够减少对真实系统的干扰和风险，为实际应用提供可靠的数据和依据。

2. 挑战：模型试验技术也面临一些挑战，例如模型与真实系统之间的差异、缩放效应、环境条件的模拟等。

为了保证模型试验的准确性和可靠性，我们需要进行严密的实验设计和数据分析，并不断改进模型的精度和可靠性。

模型试验基本原理：要使模型产生与原型相似的物理现象，必须使模型材料、模型形状和荷载等遵循相似原理。

对于地质力学模型试验，除要求模型与原型的平衡方程、相容方程、几何方程、物理方程和边界条件需完全一致外，还要求模型与原型的应变相同、模型材料与原型岩土体的强度准则和应力应变关系全过程曲线相似。

因此，模型的几何尺寸、边界条件及作用荷载、模型材料的容重、强度及变形特性等方面均须满足相似原理。

根据相似原理，地质力学模型试验应满足下列相似判据：l C C C c R C t R C C C C E C C t C c C C C f C C C lC C C ====-===========δπσσεεεϕεμγσ,,10,1式中σC 为应力相似常数，l C 为几何相似常数，γC 为容重相似常数，μC 为泊松比相似常数，εC 为应变相似常数，f C 为摩擦系数相似常数，ϕC 为内摩擦角相似常数，0εC 为残余应变相似常数，c C ε为单轴极限压应变相似常数，t C ε为单轴极限拉应变相似常数，E C 为弹性模量相似常数，C C 为内聚力相似常数，-σC 为边界应力相似常数，t R C 为抗拉强度相似常数，c RC 为抗压强度相似常数，πC 为抗剪强度相似常数，δC 为位移相似常数。

在实际应用中，全部相似判据都满足的完全相似模型是很难获得的，只能使 模型满足主要的相似判据。

模拟范围、相似比：正确地选择模型比例尺或几何相似常数l C 是十分重要的，它直接关系到：（1）试验的精度；（2）制作模型的工作量和经济指标；（3）寻找合适的模型材料的难易程度；（4）实验室现有的模型试验设备、测试技术和试验技术；（5）模拟范围等五个方面。

土体边界条件的考虑：边坡作为一种半无限体，理论上是没有边界的，但在振动台试验中，只能将模型土盛在有限尺寸的容器内。

这样，由于其边界上的波动反射以及体系振动形态的变化将会给试验结果带来一定的误差，即所谓“模型箱效应”。

模型试验基本原理模型试验是指利用模型装置对实际问题进行缩尺模拟试验的一种方法，通过模型实验可以研究、预测和评估实际问题的各种特性和性能，以及寻求解决问题的方法。

模型试验的基本原理包括几何相似原理、动力相似原理和相似系数原理。

1.几何相似原理几何相似是指模型和实际问题之间的几何形状和尺寸上具有相似性。

按照几何相似原理，模型的尺寸和实际问题之间需要保持一定的比例关系。

例如，水利工程中的水闸或堤坝的模型试验，模型的尺寸通常要缩小到实际问题的1/10或1/100，控制各个构件的尺寸比例保持一致。

2.动力相似原理动力相似是指模型试验过程中主要的力学特性和动态行为与实际问题的相似性。

按照动力相似原理，模型和实际问题之间需要保持一定的物理量比例关系，如力、速度、加速度等。

这样可以使模型试验的动力特性对应到实际问题中，研究问题时所得到的结果可以推广到实际问题中。

3.相似系数原理相似系数是指模型和实际问题之间的各种物理量相互之间的比例关系。

根据相似系数原理，物理量之间的比例关系可以表示为一组相似系数，对于不同的物理量可以有不同的相似系数。

通常情况下，相似系数包括长度比例系数、速度比例系数、密度比例系数、黏性比例系数等。

通过确定合适的相似系数，可以保证模型试验中的各种物理量之间的比例关系与实际问题保持一致。

模型试验的基本过程包括设计模型、制作模型、试验准备、试验操作和结果分析等阶段。

在设计模型阶段，需要根据实际问题的要求确定模型的尺寸、材料和结构等；制作模型阶段需要按照设计要求制作出符合几何和动力相似原理的模型；在试验准备和试验操作阶段，需要按照实验计划和方法进行试验前的准备工作，包括设置试验装置、调整实验参数等；在试验过程中，需要记录和采集各种数据和结果，以便进行后续的分析和评估。

总之，模型试验是一种对实际问题进行缩尺模拟试验的方法，基于几何相似、动力相似和相似系数原理，通过设计模型、制作模型、试验准备、试验操作和结果分析等阶段，可以研究和评估实际问题的各种特性和性能，以及寻求解决问题的方法。

结构动力模型试验相似理论及其验证一、本文概述《结构动力模型试验相似理论及其验证》这篇文章主要探讨结构动力模型试验中的相似理论及其应用。

结构动力模型试验是土木工程领域常用的一种研究方法，通过构建实际结构的小比例模型，在实验室环境下模拟结构在动力荷载作用下的响应，以研究结构的动力性能和抗震性能。

相似理论作为结构动力模型试验的基础，为模型设计和试验结果的解读提供了重要的理论依据。

本文首先介绍了结构动力模型试验的基本原理和方法，阐述了相似理论在模型设计中的重要性和必要性。

接着，文章详细阐述了相似理论的基本概念和原则，包括几何相似、运动相似、动力相似等方面，为后续的模型设计和试验验证提供了理论基础。

在此基础上，文章通过具体的案例分析和试验验证，探讨了相似理论在结构动力模型试验中的应用。

通过对不同比例模型的试验结果进行对比分析，验证了相似理论的正确性和有效性。

文章还探讨了相似理论在实际应用中的限制和影响因素，提出了相应的改进措施和建议。

本文旨在深入探讨结构动力模型试验中的相似理论及其应用，为土木工程领域的相关研究提供有益的参考和借鉴。

通过本文的研究，可以更好地理解和应用相似理论，提高结构动力模型试验的准确性和可靠性，为土木工程结构的动力性能分析和抗震设计提供有力的支持。

二、相似理论基础相似理论是结构动力模型试验的理论基础，其核心在于通过构建与实际结构在几何、材料、边界条件等方面相似的模型，以预测实际结构的动力行为。

该理论建立在量纲分析的基础之上，通过导出相似准则，为模型设计和试验条件的确定提供了指导。

在相似理论中，相似准则是判断模型与实际结构是否相似的关键。

这些准则包括几何相似、运动相似、动力相似等。

几何相似要求模型与实际结构在尺寸上具有相似的比例；运动相似则要求模型与实际结构在对应点的运动轨迹相似；动力相似则要求模型与实际结构在受力、变形、加速度等方面具有相似的特性。

为了实现这些相似准则，需要在模型设计和制作过程中，对材料的物理性能、加载条件、边界约束等进行控制。

涡流试验相似律和复阻抗平面图1 涡流试验相似律及模型实验1、涡流试验相似律：两个大小不同的被检物体，如果频率比相同，那么它们相同部位的有效磁导率eff U 是相同的，而其场强和涡流分布也是相同的。

其相似条件为2211112222r r f d f d μσμσ= （3-3-27）式中，1f 、2f 分别为对试件1和试件2进行试验时所用的试验频率。

2、涡流试验相似律是进行模型试验的基础。

2 复阻抗平面图1、含圆柱导体的长直载流螺线管的阻抗图：1）单位长度上的线圈归一化感应电动势为：1r eff εηημμε=-+（3-3-33） 式中，22a bη=称为线圈的填充系数。

对于有厚度21()b b -的线圈，2b 应为2eff b ： 2221122eff b b bb b =++ （3-3-34）2）单位长度上的阻抗： 螺线管空载时，考虑到00H nI = ，则长度单位上的阻抗为：222000000000j j j n b H U Z n b L H I I nεωμπωμπω==-=-=-=- （3-3-35） 式中，2200L n b μπ=为空载时单位长度上的电感量。

螺线管空载时，利用有效磁导率的等效概念，则单位长度上的阻抗为：20000j r U Z n H Inεωμμ==- （3-3-36）单位长度上的归一化阻抗为：1r eff Z Z ηημμ=-+ （3-3-37） 由式（3-3-33）和式（3-3-37）可以看出，穿过式螺线管检测线圈的归一化感应电动势（或电压）与归一化阻抗有相同的表达式，且与有效磁导率e f f μ密切相关，令j ,j r i Z R L U U U ω=+=+由式（3-3-31）及式（3-3-36），可得：()001i r eff real U L U L ωηημμω==-- （3-3-38）()00r r eff imag U R U L ημμω== （3-3-39） 当1,1r μη==时，有：00eff Z U Z U μ== （3-3-40） ()00i eff real U L L U ωμω== （3-3-41）()00r eff imag U R L U μω== （3-3-42） 可见，对于含非铁磁性金属圆柱体穿过式线圈，在填充系数等于1的条件下，单位长度上的归一化复阻抗或复电压平面图就是有效磁导率的复平面图，即图3-3-5。

桥梁模型试验引言桥梁是连接两个地点之间的重要交通设施。

为了确保桥梁的安全性和可靠性，工程师和设计师在建造之前进行桥梁模型试验。

这些试验旨在模拟桥梁在真实环境中的受力情况，并评估其结构的强度和稳定性。

本文将介绍桥梁模型试验的重要性、试验过程以及结果的分析。

试验目的与重要性桥梁模型试验的主要目的是验证设计原理、评估结构可靠性以及指导工程建设。

通过模型试验，我们可以了解桥梁在不同荷载下的行为，确定其结构的稳定性和强度。

这些试验还可以发现设计中的漏洞和问题，为完善设计提供指导和建议。

试验过程1. 桥梁模型制作桥梁模型制作是模型试验的第一步。

通常，模型是按比例缩小的桥梁，采用各种材料如木材、金属和钢筋混凝土制成。

制作过程需要保证模型的准确性和可重复性，以便进行多次试验。

2. 荷载施加在模型试验中，不同的荷载将施加在桥梁模型上，以模拟真实桥梁的受力情况。

常见的荷载包括静态荷载、动态荷载和温度荷载。

荷载的选择需要根据实际应用场景进行，并且需要在试验过程中进行逐步增加以模拟桥梁的实际使用情况。

3. 结构观测与数据采集在试验过程中，需要对桥梁模型进行实时观测和数据采集。

常见的观测方法包括应变计测量、位移测量和振动测量等。

通过这些观测数据，可以分析桥梁在荷载作用下的变形、应力分布和动力响应等参数。

结果分析与应用试验完成后，需要对观测数据进行分析和处理。

通过对试验结果的分析，可以评估桥梁结构的可靠性和强度。

如果模型试验结果符合设计要求，则可以进行大型桥梁的建设。

如果存在问题或不足之处，可以通过进一步的改进和优化来提高桥梁的结构性能。

桥梁模型试验在工程领域中的应用非常广泛。

它不仅可以用于各种类型的桥梁设计，还可以用于新材料和新工艺的验证。

通过模型试验，我们可以更好地理解桥梁结构的行为，为实际工程建设提供可靠的依据。

结论桥梁模型试验是保证桥梁安全可靠性的重要手段之一。

通过模拟桥梁在真实环境下的受力情况，我们可以评估桥梁结构的强度和稳定性。

《水工建筑物》结构模型教学实验重力坝断面结构模型试验李桂荣2013-3-22混凝土重力坝断面结构模型试验1． 模型试验的原理模型试验的理论基础就是相似原理。

我们研究的对象主要是水利和土建工程中的混凝土建筑物及地基。

需要通过模型模拟的主要有荷载的类型及大小，建筑物的几何形状和材料的物理力学性能。

为了使模型上产生的物理现象与原型相似，模型材料、模型形状和荷载等必须遵循一定的规律，这个规律就是相似原理。

水工结构模型试验要解决的问题，是将原型水工建筑物上的力学现象缩小到模型上，从模型上模拟出与原型相似的力学现象中，量测应力、位移和安全度等，再通过一定的相似关系推算到原型建筑物。

模型试验如果能正确地解决模拟问题，同时又采用了精确的量测方法，则其所得成果就可能较好地反映原型的实际情况。

2.试验任务对所取坝段的断面结构模型进行一次应力试验，提供大坝在上游正常蓄水位作用下的坝基面上应力的分布和坝体位移变化情况的试验成果。

3．原型的基本资料：坝型为混凝土实体重力坝，坝高为81m ，坝顶宽12m ，坝底宽60m ，下游坝坡1：0.75。

坝体混凝土弹性模量E 1=19200Mpa,坝基岩体弹性模量E 2=19200Mpa ，E 3=11600Mpa ，基岩材料分布图4-1。

混凝土与基岩材料的泊松比均为μ1=μ2=0.2，坝体混凝土容重3/24m KN r ,上游正常蓄水位78m 。

4.模型设计 4.1相似常数根据线弹性模型的相似要求结合本次试验，原型（P ）与模型（M ）各物理量之间保持下列相似关系：几何比尺： C L =L P /L M =100 弹性模量比尺： C E =E P /E M =6容重比尺：Cγ=γP/γM= Cσ/ C L应变比尺：Cε=εP/εM=1应力比尺：Cσ=σP/σM=6位移比尺：Cδ=δP/δM=100泊松比比尺：Cμ=μP/μM=14.2相似模型本次试验的模型材料采用石膏材料，模型是根据相似要求将石膏粉和水按照不同的比例浇注成块体，经过烘干、加工、制作而成。

模型试验名词解释
嘿，朋友！你知道啥是模型试验不？模型试验啊，就好比是现实世
界的一个迷你版缩影！比如说，你看那些小朋友玩的玩具房子，那就
是现实房子的一个小模型呀，这就是一种简单的模型呢。

模型试验呢，就是我们通过构建一个缩小版或者简化版的东西，来
模拟真实的情况或现象。

哎呀，这可太重要啦！就好像我们想要了解
一艘大船在大海里怎么航行，总不能直接把真的大船拿去随便试吧，
那多危险呀！这时候，我们就弄个小模型船，在小水池子里做试验，
看看它会怎么漂呀，会不会翻呀之类的。

你想想看，要是科学家们想研究天气变化，难道要直接在整个天空
中做实验吗？那肯定不行呀！所以他们就会弄一些小小的模型，在实
验室里模拟各种天气条件，来观察会发生什么。

模型试验可不仅仅是在科学领域有用哦！在工程领域也是超级重要
的呢！比如要建一座大桥，工程师们就会先做个桥的模型，在各种条
件下测试它够不够坚固，能不能承受压力呀。

“那模型试验就一定能完全准确地模拟真实情况吗？”当然不是啦！
但它是我们了解和探索世界的一个超级棒的方法呀！虽然它有局限性，但它能让我们在相对安全和可控的环境下，去尝试和理解那些复杂的
现象。

我觉得呀，模型试验就像是我们探索世界的一把小钥匙，虽然小，但是能打开好多知识的大门呢！它让我们有机会去尝试那些在现实中很难或者不可能做到的事情，真的是太神奇啦！。
