立体车库类型共60页

立体车库图例及工作原理机械式停车设备分类升降横移式（PSH设备为多层多列布置，除顶层外每层设一空车位，作为交换车位。

除底层以外的所有车位均能自行升降，除顶层以外的所有车位均能自行横移。

主要技术性能参数表垂直升降式（PCS）工作原理：设备中间为升降通道，两侧为停车位，每个停车位有一载车盘，载车盘可横向移动，车辆停放在载车盘上。

巷道堆垛式（PXD•工fE原I暑着直堆娠式直怖澤曹写堆垛式自功优总嘩存歎存钿.采用甫垛机或轿式起■机木平$尊ei樺©到存牟徒宁层呛移机构對卑枇修钊停生竝上：取车时』壤舞虬移动捌荐车偉早矗・■馨tfLwffsm 到绘垛机上,海车■运剽取车口将车耿出*箱諡t留垛机捱术娶求寻.审合刿垛“底矗较高.先班的ii WtfUSti. ■光.电、釈自动眩制于—B动比立竹停车迟备.存取车迺虞協安氢＞ra. 桩性好，特剧适用十霓曼研应狡爭的光奎停年運.我无人方忒审行的尊麻冃初临车描的呻放&B ,自动枚正・自功W自罚岀库琴一累列* 动封阖式■理・保址存収千碉的安全右便、主要技术性能参数表简易升降类（PJS）简易升降立体车库工作原理：停车设备的上下车位为一个单元。

下层车位可直接存取车辆，存取上层车位时，需将下层车位开出。

设备特点：节省地面，充分利用现有空间，提高泊车数量。

构造简单、紧凑，易于操作。

主要技术性能参数表多层循环式（PDX）方形循环式停车库主要技术参数类型方形循环类停车库停车规格外形尺寸（mm ） 长X 宽X 高w 5000 X 1950 X 1550 重量（kg ）< 1700车库尺寸（mm ）L 2355w( N-2) /m+2300 X 2+1380H根据项目配置而定电机功率（kW ）升降 11 X 2 水平7.5 X m电源 三相交流50HZ 380V/220V注:N 为车库容车数量，m 为库类存车层数、T1EI&9用再诂的卅瞎呢胳我张哄垂. 病车酒卄哎帰到B 劳思培梅辿戊的讦车、 墟后 坤违St 住悔的水卓着坏播耳|,將莹 車窃泾刊辞辛忙丙的冉电仪矗*瞅器汨环 方同与停车方向芙晶.可甘为轴式相摘式 两类.血汽车出人地下童的方式更分均 由起车通谏锲趨自厅驶到停车韜=上的內 谖出代丈叩冃升臺机出人曲丹降玄.特悝t7匕自朗谆甲方式空曲札用id+BiAB 口因归可比充归炼乱用阳讲阴e 下文匹 应地上空间.•用粧新卓术.畫註后板锻高丄跡& 民 衰陥■速严冊肓盍,能坯了 11人沖胸 时間.瑕用宙逻鶉取咕払（上出卅入式［右 皱r 遊出入產.采黑酸和|母作方式，ftfflffl*・ 检测和宾金遛擁卉全*瘵证人笑班说 答胞安全.垂直循环式（PCX■垂直箱坏式碎车设备审台打可设计小车・■请合小広*街客碎一蜜軍越地分1K单个克裝.也适音停车境、机关.广场，学校.持甫尊比報豌场地參合蠶坦合安鑒.运行靈理:w口洁w迟理车设帝垦采用与地亦申白方问槪睛耳运动而达到存取车的停车设蕃.星通过st速电机带动传动套筈.在韋引鸣件一瞇兼上*誓觸一逢肚關安装T■早扳,義车板IB橹翳一超柞■环培动『从力达列停孚或“联车辅的11的.存车乂■基绘员榕车幵至停军设話迪钱军扳上厚妥£理驶员陣可出取车肘驚遅员怜牽民卡或按存车輪号按賈・设毎动柞載车孤按鼻短行程运仔轉军送至出口检・・驾耀员进人陀年扳捋车取出.Mfi：车库占地小吝彳丸.曲节停车的忖起讨停咸U—丄卩區莖.机械性絢■定,安琵操忤简便,妊■灵活、存齟车后便.运行申樟“制动可血、養全性离、外规轻珀英规・此斡序生设蛰归类为护.器r平在锂氓容抿军范国之内°平面移动式（PPY工作原理：采用在同一层上用搬运台车或起重机平面移动，或使载车板平面横移实现存取停放车辆，亦可用搬运台车和升降机配合实现多层平面移动存取停放车辆水平循环类（PSX这类设备一般都是准无人操作方式。

立体车库类型垂直循环类车库具有以下优点：存取车效率高，故障率低，可以重复搬迁使用，对消防要求低，使用年限长等。

提供终身免费技术咨询服务。

无论在质保期内还是质保期外，在设备使用过程中，因卖方质量原因出现设备故障，卖方在接到买方电话后，在1小时内赶到现场并在24小时内排除故障。

质保期内，免费予以排除、修复或更换零部件机械立体停车成本低效益高机械化立体停车库是解决现阶段以及未来停车矛盾行之有效的措施。

机械式立体停车和其他停车方式相比，有以下明显特点：节省占地面积，充分利用空间。

一般情况下，机械式立体停车库的占地面积约为平面停车场的1／2~1／25，空间利用率比建筑自走式停车库提高75％以上。

传统停车场停50辆车需要空间1650平方米，而采用塔式立体停车只需50平方米，也就是说，可以达到每1平方米即停放一辆小车。

相对造价低。

机械式停车设备每个泊位投资约2万~8万元，而建筑自走式停车库每个泊位的造价约为15万元以上。

据一份资料显示，同样是停50辆车，传统的停车场需1650平方米的空间，造价约750万元，而采用塔式立体停车库却只需50平方米，其造价只需400万元（含20万元土建费），可节约47％的投资。

使用方便、操作简单、安全可靠、存取快捷。

一般一次存（取）车时间不超过120秒。

此外，由于存取车、收费等实现全自动化，因而汽车进入车库后的所有过程均由电脑控制，可减少废气排放，有利环保。

便于实现全市机械化立体停车库一卡通管理。

现在深圳地铁即将投入使用，公交和地铁即将实现一卡通管理和收费，如果各公交总站和地铁口附近的机械化立体停车库收费也普遍采用“深圳通”刷卡计费，将大大方便停车库管理。

甚至可以做到无人值守在房地产进入品牌化竞争的同时，采用机械立体停车方式，不仅可以提高整个小区、主体建筑的智能化程度和楼盘档次，而且可以吸引更多的消费群。

成为楼盘的一个卖点。

机械停车库所产生的社会效益及经济效益均高于其他方式停车库，尤其是特大城市繁华商业用地，意义更为显著。

立体车库1.1 立体车库概述车辆无处停放的问题是城市的社会、经济、交通发展到一定程度产生的结果，立体停车设备的发展在国外，尤其在日本已有近30~40年的历史，无论在技术上还是在经验上均已获得了成功。

我国也于90年代初开始研究开发机械立体停车设备，距今已有十年的历程。

由于很多新建小区内住户与车位的配比为1:1，为了解决停车位占地面积与住户商用面积的矛盾，立体机械停车设备以其平均单车占地面积小的独特特性，已被广大用户接受。

机械车库与传统的自然地下车库相比，在许多方面都显示出优越性。

首先，机械车库具有突出的节地优势。

以往的地下车库由于要留出足够的行车通道，平均一辆车就要占据40平方米的面积，而如果采用双层机械车库，可使地面的使用率提高80％—90％，如果采用地上多层（21层）立体式车库的话，50平方米的土地面积上便可存放40辆车，这可以大大地节省有限的土地资源，并节省土建开发成本。

机械车库与地下车库相比可更加有效地保证人身和车辆的安全，人在车库内或车不停准位置，由电子控制的整个设备便不会运转。

应该说，机械车库从管理上可以做到彻底的人车分流。

在地下车库中采用机械存车，还可以免除采暖通风设施，因此，运行中的耗电量比工人管理的地下车库低得多。

机械车库一般不做成套系统，而是以单台集装而成。

这样可以充分发挥其用地少、可化整为零的优势，在住宅区的每个组团中或每栋楼下都可以随机设立机械停车楼。

这对眼下车库短缺的小区解决停车难的问题提供了方便条件。

目前，立体车库主要有以下几种形式：升降横移式、巷道堆垛式、垂直提升式、垂直循环式、箱型水平循环式、圆形水平循环式。

1.1.1 升降横移式升降横移式立体车库采用模块化设计，每单元可设计成两层、三层、四层、五层、半地下等多种形式，车位数从几个到上百个。

此立体车库适用于地面及地下停车场，配置灵活，造价较低。

1. 产品特点：1) 节省占地，配置灵活，建设周期短。

2) 价格低，消防、外装修、土建地基等投资少。

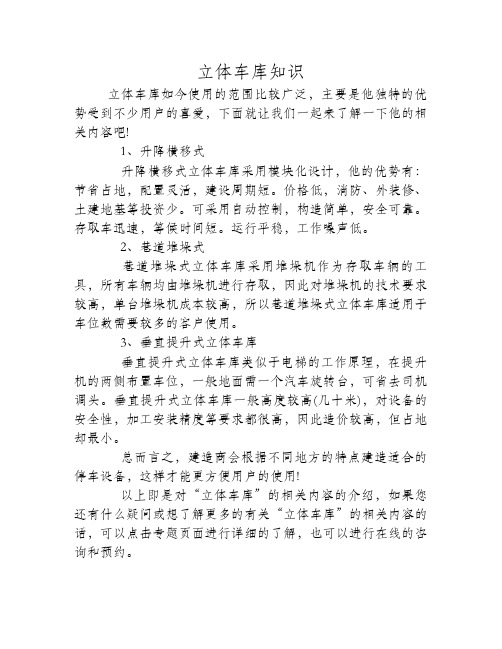

立体车库知识立体车库如今使用的范围比较广泛，主要是他独特的优势受到不少用户的喜爱，下面就让我们一起来了解一下他的相关内容吧!1、升降横移式升降横移式立体车库采用模块化设计，他的优势有：节省占地，配置灵活，建设周期短。

价格低，消防、外装修、土建地基等投资少。

可采用自动控制，构造简单，安全可靠。

存取车迅速，等候时间短。

运行平稳，工作噪声低。

2、巷道堆垛式巷道堆垛式立体车库采用堆垛机作为存取车辆的工具，所有车辆均由堆垛机进行存取，因此对堆垛机的技术要求较高，单台堆垛机成本较高，所以巷道堆垛式立体车库适用于车位数需要较多的客户使用。

3、垂直提升式立体车库垂直提升式立体车库类似于电梯的工作原理，在提升机的两侧布置车位，一般地面需一个汽车旋转台，可省去司机调头。

垂直提升式立体车库一般高度较高(几十米)，对设备的安全性，加工安装精度等要求都很高，因此造价较高，但占地却最小。

总而言之，建造商会根据不同地方的特点建造适合的停车设备，这样才能更方便用户的使用!以上即是对“立体车库”的相关内容的介绍，如果您还有什么疑问或想了解更多的有关“立体车库”的相关内容的话，可以点击专题页面进行详细的了解，也可以进行在线的咨询和预约。

1.1 本课题研究的背景及意义近些年来，伴随着我国人民物质生活水平的不断改善，我国机动车保有量越来越多，由于不合理的城市规划，停车设施的短缺、管理不善及其他一些原因，导致道路资源一天比一天紧张，交通供需矛盾日益显现出来。

尤其是在静态交通中，传统停车场已经不能满足越来越多的停车需要。

基于停车难的现实问题，让静态交通在道路上停车，对于本来就拥挤的动态交通和一寸土一寸金的城市空地上，无疑会让已经拥挤的道路问题越来越严重。

因此必须高度重视城市面临的停车难问题，并积极寻找解决办法。

现在城市交通拥堵和停车难已经成为主要的社会问题，造成这些问题的主要原因是城市化的发展和人们生活水平的日益提高。

我们可以通过动用各级政府的力量，出台各种鼓励修建停车场的相关政策以及使用立体式停车库位的措施解决这些问题。

立体停车库一、简介立体停车库属于仓储设施,专门为各类车辆自动停放，科学寄存.其由钢构架、回转台（采用埋人式）、输送车或升降电梯、监控操作台及辅助设备（消防、配电、防盗机构）六大部分联合构成,目前，在国内一些经济较发达，人口密度较大的城市中开发推广,并已经日趋成熟。

二、发展历史世界上最早的立体车库建于1918年，为美国芝加哥一家宾馆的停车库。

立体停车设备的发展在国外，德国开发最早，技术居于领先地位；日本由于国土面积小而应用最广；我国也于20世纪90年代初开始研究开发机械立体停车设备，距今已有10年的历程。

由于很多城市新建小区和商业中心，为了解决地面停车位占地面积大与有限土地资源之间的矛盾，纷纷发展立体机械停车设备，立体车库以其平均单车占地面积小的独特特性，已逐渐被广大用户接受。

当前随着汽车工业的发展和人民购买力的增强，汽车已经逐渐走入普通家庭。

汽车给人们带来出行的方便，同时也带来交通的拥挤和停车的困难。

在人口密集的城市中停车往往是驾驶员非常头痛的一件事情。

那么如何解决停车难的问题呢？建大量的停车场在土地资源十分紧张的城市，显然是行不通的。

解决的办法就是在有限的土地面积上尽量多停车，也就是停车场向空中或向地下发展，建造立体车库。

三、立体车库种类及优点立体停车库可分为自行式立体停车库、半自动立体停车库和全自动立体停车库。

立体停车库一般由钢构架、回转台（采用埋入式）、监控操作台、输送车、升降电梯及辅助设备（消防、配电、防盗机构）六大部分联合组成。

立体停车库就其结构性能大致可以分:机械式、自走式及半机械式3种。

主要类型有：（一）升降横移类停车设备该类的形式比较多，对场地的适应性较强，对土建要求较低，可建在露天，也可建在建筑的地上、地下，规模可大可小，可根据不同的地形和空间进行任意组合、排列，空间利用率高，存取车快捷，使用、维护简便，费用较低。

适用于复式汽车库。

工作原理为：每个车位均有载车板，所需存取车辆的载车板通过升、降、横移运动到地面层，驾驶员进入车库、存取车辆，完成存取过程。

简易升降类车库说明1、特点简易升降类机械式停车设备是借助升降机构或载车板的俯仰（摆动）实现存取车的停车设备。

该类设备一般为准无人方式，即人将车开到载车板后离开，然后移动汽车的方式。

结构简单，操作容易。

2、适用范围地上室外广场、地下室、小别墅住宅3、布置方式简易升降类机械式停车设备按其具体构造或配置关系划分，有垂直升降半地下两层、垂直升降半地下三层、垂直升降地上两层、俯仰（摆动）地上两层等。

4、技术要求4.1 出入口及构造4.1.1 出入口的高度。

机械式停车设备的出入口高度不宜小于1800mm。

4.1.2 通道。

停车设备内部人的通道高度不宜小于1800mm。

底坑简易升降两层汽车库1、主要技术参数容车数量2N N为横向跨数升降速度 2.5m/min 升降电机功率 3.7KW电源三相/380V/50Hz 2、主要尺寸参数型号停车位尺寸适停车辆规格中型轿车L W 车长*车宽*车高 mm重量（kg）5000 2400一层：5000*1850*15501700底坑车位：4700*1800*14501500 底坑简易升降三层汽车库1、主要技术参数容车数量3N N为横向排数升降速度 2.5m/min 升降电机功率 3.7KW电源三相/380V/50Hz 2、主要尺寸参数型号停车位尺寸适停车辆规格中型轿车L W 车长*车宽*车高 mm重量（kg）5000 2400一层：5000*1850*15501700底坑车位：4700*1800*14501500液压式简易升降车库1、适停车辆规格参数型式中型车小型车全长（mm）5050 4700全宽（mm）1850 1700含后视镜宽（mm）1950 1800全高（mm）1550 1450全重（kg）2000注：1）下层车位可直接进出车辆，上层车位存取车时，下层汽车开走，上层车位通过俯仰机构或升降机构将车位载车板降到地面后，汽车存入或取出。

2）容车车辆长*高为4700*1450时，方满足最小H及J要求。

立体车库，现有种类及优缺点分析一: 升降横移类机械式停车设备：采用以载车板升降或横移存取车辆的机械式停车设备。

特点：由于型式比较多，规模可大可小，对地的适应性较强，因此使用十分普遍。

钢结构部分、载车板部分、链条传动系统、控制系统、安全防护措施等。

在停车设备的市场份额约占70%。

不足点：每组设备必须留有至少一个空车位；为链条牵动运行过程不具有防止倾斜坠落功能。

2、垂直循环类机械式停车设备：采用垂直方向做循环运动来存取车辆的机械式停车设备。

特点：省地,在58m2的地方建起大型垂直循环类机械停车库，可容纳34辆轿车，可省去购置土地的大量费用。

在停车设备的市场份额约占3-5%。

不足点：设备结构复杂，没有完善的闭锁和监测系统，采用足够的安全措施和消防系统，相对比较故障率高。

最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始拆除。

3、水平循环类机械式停车设备：采用一个水平循环运动的车位系统来存取停放车辆的机械式停车设备。

特点：可以省去进出车道，提建于狭长地形的地方，降低拉通风装置的费用，若多层重叠可为大型停车场。

但因一般只有一个出入口，所以存取车时间较长。

在停车设备的市场份额约占3-5%。

不足点：但因一般只有一个出入口，所以存取车时间较长，最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始改造。

4、多层循环类机械式停车设备：采用通过使载车板作上下循环运动而实现车辆多层存放的机械式停车设备。

特点：无需坡道，节省占地，自动存取，建于地形细长且地面只允许设置一个出入口的场所。

在停车设备的市场份额约占1-2%。

不足点：设备结构复杂，相对比较故障率高。

最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始改造。

5、平面移动类机械式停车设备：在同一层上用搬运或起重机平面移动车辆或泊车板平面横移存取车辆，亦可搬运机和升降机配合实现多层平面移动存取车辆的机械式停车设备。

立体车库种类汇总及特点分析摘要：随着城市不断发展，各种车辆的不断增加，停车位的需求也不断上升，特别是大城市汽车拥有量的增长速度远远超过停车位的增长速度，立体车库应运而生。

本文主要介绍立体车库的立体车库的分类和特点。

1、立体车库分类1.1 升降横移类立体车库（PSH）升降横移类立体车库通过载车板的升降动作和横移动作来实现车辆的存取。

这类车库具有很强的适应性，规模可根据地理条件的变化而改变。

不仅可以建在地下。

也可以建在地上可以建设小型的，也可建设大型的。

因此应用普遍。

其主要组成包括：载车板、钢架结构、传动系统、控制系统等。

不足点：每组设备必须留有至少一个空车位为链条牵动运行过程；不具有防止倾斜坠落功能；一组电机出故障就会牵一发而动全身，故障率高。

知名企业有四川莱贝停车设备有限公司济宁传来智能停车1.2 垂直循环类立休车库(PCX)垂直循环类立体车库是通过垂直方向上做循环运动来完成车辆存取的机械停车设备。

这类立体车库工作原理是电机带动传动机构。

在牵引的链条上每隔一定距离安装一个存车架。

电机开启后，存车架随链条一起做循环运动，实现车辆的存取。

这类车库的特点是容量小，能适应较小地块停车，节省占地，存取车方便快捷。

优秀企业有九路泊车1.3 多层循环类立体车库(PDX)多层循环类立体车库是通过载车板上下的循环运动，从而实现车辆的存放和取出。

目前多层循环类立体车库运行方式有两种：方形循环式立体车库和圆形循环式立体车库。

主要区别在于停车设各端部运送车辆的上下层转动方式不同。

方形循环式立体车库是载车板在上下层交换过程中沿直线上下升降运动，圆形循环式立体车库是载车板在上下层交换过程中沿圆形轨迹运动。

这类车库的特点是高容积，高空间利用率，采用高速升降方式，存取车速快，等待时间短，还采用全自动控制，故障率低，运行平稳等。

知名企业有合肥春花河北奇佳1.4 平面移动类立体车库(PPY)平面移动类立体车库需要通过升降机的垂直升降和同一层搬运车台的平面住复运动，将车辆自动移动到各层平面布置的停车区域从而实现车朝的存放和取出，这类车库的特点是定成本低，最适宜建于巷道长度长、层数不多的地下大容量存车库；无需坡道，节省占地，容车密度大，可以最大化提高士地利用率；设有安全保护装置，使用安全可靠，避免各种意外发生；最适宜大中型筑物或公共设施中安装，但结构设计复杂，存取设备效率不高，实际生活中使用较少。

立体车库，现有种类及优缺点分析一: 升降横移类机械式停车设备：采用以载车板升降或横移存取车辆的机械式停车设备。

特点：由于型式比较多，规模可大可小，对地的适应性较强，因此使用十分普遍。

钢结构部分、载车板部分、链条传动系统、控制系统、安全防护措施等。

在停车设备的市场份额约占70%。

不足点：每组设备必须留有至少一个空车位；为链条牵动运行过程不具有防止倾斜坠落功能。

2、垂直循环类机械式停车设备：采用垂直方向做循环运动来存取车辆的机械式停车设备。

特点：省地,在58m2的地方建起大型垂直循环类机械停车库，可容纳34辆轿车，可省去购置土地的大量费用。

在停车设备的市场份额约占3-5%。

不足点：设备结构复杂，没有完善的闭锁和监测系统，采用足够的安全措施和消防系统，相对比较故障率高。

最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始拆除。

3、水平循环类机械式停车设备：采用一个水平循环运动的车位系统来存取停放车辆的机械式停车设备。

特点：可以省去进出车道，提建于狭长地形的地方，降低拉通风装置的费用，若多层重叠可为大型停车场。

但因一般只有一个出入口，所以存取车时间较长。

在停车设备的市场份额约占3-5%。

不足点：但因一般只有一个出入口，所以存取车时间较长，最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始改造。

4、多层循环类机械式停车设备：采用通过使载车板作上下循环运动而实现车辆多层存放的机械式停车设备。

特点：无需坡道，节省占地，自动存取，建于地形细长且地面只允许设置一个出入口的场所。

在停车设备的市场份额约占1-2%。

不足点：设备结构复杂，相对比较故障率高。

最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始改造。

5、平面移动类机械式停车设备：在同一层上用搬运或起重机平面移动车辆或泊车板平面横移存取车辆，亦可搬运机和升降机配合实现多层平面移动存取车辆的机械式停车设备。
