使用CAD绘制三维模型的步骤与技巧CAD（计算机辅助设计）软件是现代设计领域中使用最广泛的工具之一。
它可用于绘制和编辑各种类型的设计，包括三维模型。
在这篇文章中，我们将介绍使用CAD软件绘制三维模型的步骤和一些技巧。
步骤一：了解CAD界面和工具在开始绘制三维模型之前，首先要了解CAD软件的界面和基本工具。
CAD软件提供了许多绘图工具，如直线、圆、多边形等。
此外，还有各种编辑工具、变换工具和渲染工具可用于增强模型的外观。
步骤二：创建基础几何形状绘制三维模型的第一步是创建基础几何形状，如立方体、球体、圆柱体等。
使用CAD软件的基本绘图工具，如线段工具或多边形工具，可以轻松创建这些形状。
确保几何形状的尺寸和比例符合设计要求。
步骤三：组合和修改几何形状在创建基础几何形状后，可以使用CAD软件提供的组合和修改工具进行进一步的操作。
例如，可以使用组合工具将不同的几何形状组合在一起，形成更复杂的结构。
还可以使用修改工具对几何形状进行平移、旋转和缩放等操作。
步骤四：添加细节和纹理为了使三维模型更加逼真和有趣，可以添加细节和纹理。
CAD软件通常提供了各种纹理工具，可以用来给模型表面添加纹理和图案。
此外，还可以使用绘图工具添加细节，如文字、草图和标签等。
步骤五：进行渲染和光照效果渲染是将三维模型转化为平面图像的过程。
CAD软件提供了渲染工具，可以选择不同的渲染模式和光照效果。
通过调整光照和渲染设置，可以使模型看起来更加真实和有立体感。
步骤六：导出和共享模型完成三维模型后，可以将其导出为不同的文件格式，以便与他人共享或进一步处理。
常见的文件格式包括STL、OBJ和STEP等。
导出时要确保选择适合用途的文件格式，并进行必要的设置。
技巧一：使用图层和组件在创建复杂的三维模型时，使用图层和组件可以更好地组织和管理模型的各个部分。
可以将不同的几何形状分组到不同的图层或组件中，便于修改和编辑。
技巧二：利用快捷键和命令CAD软件通常提供了大量的快捷键和命令，可以加快绘图和编辑的速度。
CAD三维建模实例操作
一、工作环境配置
1.启动 AutoCAD 软件，主菜单栏中打开新的空白图形，在图形显示
区右击鼠标，打开菜单栏，点击“视口”，进入视口管理菜单中，点击
“新建视口”；
3.选择剖视视角，设置剖视角度和比例，点击“确定”，保存当前设置；
二、建模步骤
1.在空白图形上，从主菜单栏中选择“建模”，进入建模的环境中，
使用拉伸、修剪、旋转、复制、测量等功能进行建模；
2.在建模的界面中，依次选择拉伸、修剪、旋转、复制、测量等功能，将设计稿中的图形复制出来；
3.根据设计稿，以立方体、球体等几何图形作为起始点，运用拉伸、
修剪、旋转等功能对几何图形进行模型形成；
4.一步步拉伸、修剪、旋转等操作，慢慢拼接出实体模型，并且可以
更改立体模型的大小、颜色、材质等；
5.处理好各个物体的位置、大小和材质，最终拼接出3D模型，可以
再次查看视口中的显示。
CAD建模指南：三维模型创建与编辑技巧CAD建模是现代工程设计中不可或缺的一部分，它可以帮助工程师们将想法转化为真实的三维模型。
在本篇文章中，我将向大家介绍一些关于CAD建模的技巧和实用的编辑功能。
1.选择合适的坐标系：在开始建模之前，选择合适的坐标系是非常重要的。
常见的坐标系包括直角坐标系、极坐标系和球坐标系。
根据具体的建模需求，选择适合的坐标系可以使建模过程更加准确和高效。
2.绘制基础图形：在CAD软件中，绘制基础图形是建立三维模型的第一步。
常见的基础图形包括线段、圆、矩形、多边形等。
通过选择不同的绘图工具，并按照具体的尺寸要求进行绘制，可以创建出想要的基础形状。
3.编辑和变形：CAD软件提供了丰富的编辑和变形功能，使用户可以对已有的图形进行修改和调整。
例如，可以通过移动、旋转、缩放等操作来改变图形的位置和大小。
此外，还可以使用镜像、阵列、偏移等功能来创建更复杂的形状。
4.应用实体建模：实体建模是CAD建模中常用的一种方法，它可以将简单的二维图形转化为具有实体属性的三维模型。
通过使用实体建模工具，可以为图形添加厚度和体积，使其在三维空间中具有立体感。
5.使用组件和装配：在复杂的建模过程中，使用组件和装配可以更好地组织和管理模型。
通过将模型分解为多个组件，并将其进行组合和装配，可以更好地理解和编辑复杂的结构。
此外，使用组件和装配还可以方便地进行动态模拟和分析。
6.应用材质和纹理：为模型添加适合的材质和纹理，可以使其看起来更加逼真和具有质感。
CAD软件提供了丰富的材质库和纹理库，选择合适的材质和纹理，并对其进行调整和编辑，可以使模型在渲染和展示时更加精细和真实。
7.使用参数化建模：参数化建模是CAD建模中的一种高级技巧，它可以通过定义参数和关系，实现模型的自适应和可控。
通过使用参数化建模，可以动态地调整模型的尺寸、角度等属性，快速生成多个变体，提高建模的灵活性和效率。
8.进行实时渲染和可视化：CAD建模不仅仅是为了得到一个静态的模型，还可以通过实时渲染和可视化技术，将模型呈现为逼真的图像或动画。

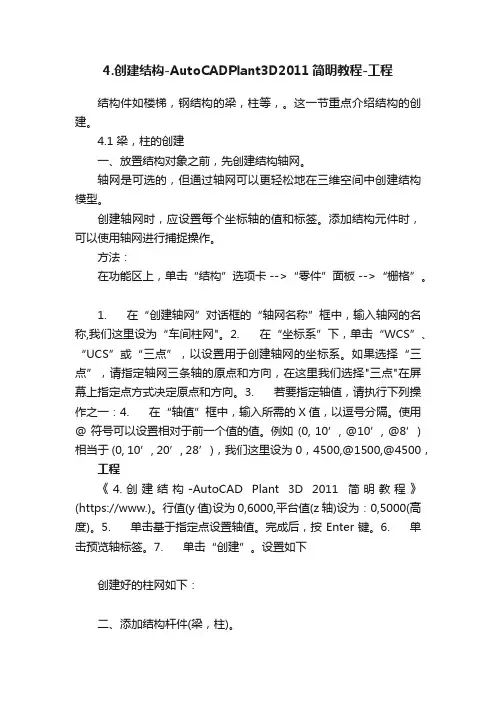

4.创建结构-AutoCADPlant3D2011简明教程-工程结构件如楼梯，钢结构的梁，柱等，。
这一节重点介绍结构的创建。
4.1 梁，柱的创建一、放置结构对象之前，先创建结构轴网。
轴网是可选的，但通过轴网可以更轻松地在三维空间中创建结构模型。
创建轴网时，应设置每个坐标轴的值和标签。
添加结构元件时，可以使用轴网进行捕捉操作。
方法：在功能区上，单击“结构”选项卡 -->“零件”面板 -->“栅格”。
1. 在“创建轴网”对话框的“轴网名称”框中，输入轴网的名称,我们这里设为“车间柱网"。
2. 在“坐标系”下，单击“WCS”、“UCS”或“三点”，以设置用于创建轴网的坐标系。
如果选择“三点”，请指定轴网三条轴的原点和方向，在这里我们选择"三点"在屏幕上指定点方式决定原点和方向。
3. 若要指定轴值，请执行下列操作之一：4. 在“轴值”框中，输入所需的 X 值，以逗号分隔。
使用@ 符号可以设置相对于前一个值的值。
例如 (0, 10’, @10’, @8’) 相当于(0, 10’, 20’, 28’)，我们这里设为0，4500,@1500,@4500，工程《4.创建结构-AutoCAD Plant 3D 2011简明教程》(https://www.)。
行值(y值)设为0,6000,平台值(z轴)设为：0,5000(高度)。
5. 单击基于指定点设置轴值。
完成后，按 Enter 键。
6. 单击预览轴标签。
7. 单击“创建”。
设置如下创建好的柱网如下：二、添加结构杆件(梁，柱)。
选择杆件，然后选择起点和终点设置就可以了。
设置完后如下(为了好看，我标示为红色)：局布放大如下所示：要注意的是，默认状态显示的是线，要改成结构样式需自己设置，也很简单如下图所示：4.2 放置梯子等结构件如上图选择楼梯，然后选择起点和终点即可。
在这里要注意的是默认的楼梯设置单位用的是英寸的，所以显得太小，我们改成自己所要的尺寸。

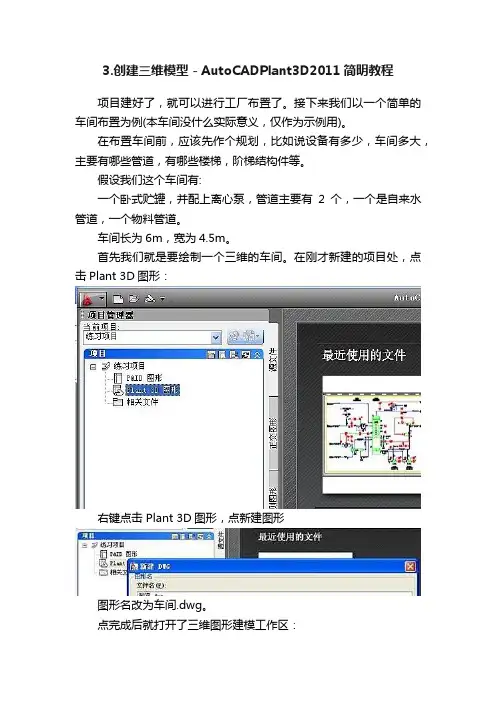

3.创建三维模型－AutoCADPlant3D2011简明教程项目建好了，就可以进行工厂布置了。
接下来我们以一个简单的车间布置为例(本车间没什么实际意义，仅作为示例用)。
在布置车间前，应该先作个规划，比如说设备有多少，车间多大，主要有哪些管道，有哪些楼梯，阶梯结构件等。
假设我们这个车间有:一个卧式贮罐，并配上离心泵，管道主要有2个，一个是自来水管道，一个物料管道。
车间长为6m，宽为4.5m。
首先我们就是要绘制一个三维的车间。
在刚才新建的项目处，点击Plant 3D图形：右键点击 Plant 3D图形，点新建图形图形名改为车间.dwg。
点完成后就打开了三维图形建模工作区：工作区的各部分名称如下：(有时间自己常看看帮助是很有用处的。
)在创建三维模型之前，最好要对ViewCube比较熟悉，这个是用来调整视图位置及观察角度的，很直观，自己可以多练习练习。
其次三维绘图要对坐标系的变换非常熟练,即熟练掌握UCS的使用。
系统有2个坐标系一个是世界坐标系WCS,一个是用户自己的坐标系UCS。
更常用的是UCS。
这里假设大家对此已很熟悉，在此不再详述。
(有可能的话最后章节补充说明)。
AutoCAD2011及AutoCAD2010的革命性变化是采用了参数化设计，本教程也使用参数化设计来讲解。
在菜单上找到建模--绘图，选择矩形，在工作空间任意绘制一个矩形,再用偏移命令偏移出一个厚度来绘制完的图形如下：接下来进行参数设计，将长设为6m,宽设为4.5m,厚度设为350mm,层高为5m。
点击工作区右下角的切换工作空间按钮(如下图)将工作空间切换成二维草图与注释：在菜单栏上找到参数化，进行参数化设计，用到的是尺寸约束(线性标注和对齐标注),同时还要进行几何约束(就是该平行的平行，垂直的垂直全部约束好)。
约束完成的图形如下：返回到三维建模的工作空间，用拉伸和差集绘制出车间图如下：。
使用CAD进行三维建模的步骤和技巧CAD软件是现代建筑师和设计师必备的工具之一，它可以帮助人们在计算机上进行三维建模，实现各种创意和设计。
本文将介绍使用CAD进行三维建模的步骤和一些技巧，帮助读者更好地掌握和使用CAD软件。
步骤一：准备工作在开始进行三维建模之前，我们需要做一些准备工作。
首先，确保你已经安装了一款功能强大的CAD软件，例如AutoCAD、SolidWorks或SketchUp等。
其次，你需要了解一些基本的CAD操作知识，例如如何选择、移动和缩放对象等。
步骤二：创建基本几何形状在CAD软件中，我们通常使用基本几何形状（如线、圆、矩形等）作为建模的基础。
首先，选择适当的绘图工具，例如绘制直线的工具或绘制圆形的工具等。
然后，按照设计要求，点击鼠标并拖动来创建所需的形状。
可以使用CAD软件提供的精确测量工具来确保所绘制的形状符合要求。
步骤三：编辑和修改形状在建模过程中，我们经常需要对已创建的形状进行编辑和修改。
CAD软件通常提供了一系列的编辑工具，例如移动、旋转和缩放等。
通过选择所需的形状，并使用这些编辑工具，我们可以对形状进行精确定位和调整。
如果需要，还可以使用CAD软件提供的算术和几何操作工具对形状进行组合和分割。
步骤四：添加细节和特征建模过程中，我们需要向形状中添加各种细节和特征，使其更加真实和具有表现力。
在CAD软件中，我们可以使用绘制工具和编辑工具来创建和修改这些细节和特征。
例如，我们可以使用绘制线工具来添加纹理和图案，使用编辑工具来倒角和加强弱点等。
通过不断调整和修改，我们可以将形状打磨得越来越完美。
步骤五：应用材质和贴图为了使建模结果更加逼真，我们可以在CAD软件中应用材质和贴图。
CAD软件通常提供了一系列的材质库和贴图库，可以让我们轻松地为形状和表面添加不同材质的外观。
通过选择所需的材质和贴图，并将其应用到形状的表面上，我们可以实现不同材质和纹理的效果，使建模结果更加真实和具有层次感。
在CAD中制作三维模型的步骤制作三维模型是在CAD（计算机辅助设计）软件中进行的一项技术。
下面是制作三维模型的一般步骤：步骤一：确定设计目标和需求在开始制作三维模型之前，我们需要明确设计目标和需求。
这可能包括确定模型的尺寸、功能、外观等。
确保有一个明确的设计目标将有助于更有效地制作三维模型。
步骤二：收集设计资料在开始制作三维模型之前，需要收集相关的设计资料。
这可能包括图纸、草图、照片或其他相关文档。
这些资料将帮助我们更好地理解设计要求，并为制作三维模型提供参考。
步骤三：创建草图在CAD软件中，我们需要创建一个基本的草图来构建我们的三维模型。
草图可以是二维的，包括线条和图形，也可以是三维的，包括体积和表面。
步骤四：创建基本几何体在草图的基础上，我们可以使用CAD软件中的工具创建基本几何体，如圆柱体、球体、正方体等。
这些几何体作为我们的模型的基础元素。
步骤五：进行几何体的操作在创建基本几何体之后，我们可以对其进行各种几何操作，如偏移、旋转、缩放、联接等，以创建更复杂的几何体。
这些操作可以根据设计要求进行自由组合，以形成我们想要的形状。
步骤六：应用材质和纹理在模型的创建过程中，可以为其应用不同的材质和纹理。
CAD软件通常提供了一系列的材质和纹理选项，使模型看起来更真实和具体。
步骤七：进行细节的添加在基本几何体和材质应用的基础上，我们可以添加细节来进一步完善我们的三维模型。
这可能包括添加刻痕、孔洞、边缘等，以增加模型的细节和真实感。
步骤八：进行模型的组合和装配如果我们需要创建一个由多个零件组成的大型模型，我们可以使用装配功能进行模型的组合。
这包括将不同的部件组合在一起，并确保它们按照设计要求正确连接。
步骤九：进行模型的修整和修改在进行模型制作的过程中，可能需要对模型进行修整和修改。
这可能是根据设计要求进行的更改，或者是为了解决在装配过程中出现的问题。
修整和修改是不断完善模型的重要环节。
步骤十：进行模型的渲染和呈现一旦我们的模型制作完成，我们可以使用CAD软件中的渲染功能将其呈现为照片般逼真的图像。
在CAD中创建三维模型的步骤在CAD（计算机辅助设计）中创建三维模型，通常需要经历以下步骤。
第一步：收集设计要求和资料在开始创建三维模型之前，首先需要明确设计的目标和要求。
这可能包括详细的尺寸要求、功能需求、材料要求等。
同时，也需要收集所需的资料，例如技术手册、参考图纸等。
第二步：创建骨架和基础几何体在确定了设计要求和收集到必要的资料后，就可以开始在CAD软件中创建三维模型了。
一般来说，首先需要创建一个骨架或起始几何体，以便后续的建模工作。
骨架可以是简单的线段和点，用来定义模型的整体形状和结构。
第三步：建立模型的基本形状在创建了骨架或起始几何体后，接下来需要根据设计要求，使用CAD软件提供的建模工具，逐步建立模型的基本形状。
这包括使用线段、圆弧、矩形等基本几何体来绘制物体的轮廓。
同时，也可以使用CAD软件提供的其他功能，如移动、旋转、拉伸、挤压等，对几何体进行变形和修改，以满足所需的形状。
第四步：添加和调整细节在建立了模型的基本形状之后，可以进一步添加和调整细节，以使模型更加逼真和符合设计要求。
这可能包括添加多边形面、曲线、孔洞等，以及对几何体进行倒角、圆角等处理。
此外，还可以为模型添加纹理、颜色、材质等，以提高其可视化效果。
第五步：优化模型结构在添加和调整细节之后，可能需要对模型的结构进行一些优化，以改善其性能和稳定性。
这包括进行拓扑优化、几何优化和孔洞填充等操作，以确保模型的完整性和完整性。
第六步：检查和修正错误在完成模型的建立和优化之后，需要对其进行检查，以确保模型没有错误或缺陷。
这可能包括检查几何体的间隙、线段的重叠、面的方向等。
如果发现错误或问题，需要及时修正。
第七步：进行必要的测试和分析在检查和修正错误之后，可能需要对模型进行一些必要的测试和分析，以确保其符合设计要求和性能要求。
这可能包括进行强度分析、运动模拟、流体动力学分析等。
根据测试和分析的结果，可以对模型进行进一步的优化和调整。
在CAD中创建三维模型的步骤三维建模是CAD软件中的一项重要功能，可以帮助用户将二维设计转化为真实世界中的三维模型。
下面就来介绍一下在CAD中创建三维模型的步骤。
第一步：确定设计需求在开始创建三维模型之前，首先需要明确设计的需求和目标。
这包括要创建的对象、尺寸、形状以及其它设计要求等。
明确设计需求有助于在后续步骤中更加顺利地进行建模。
第二步：选择合适的建模方法CAD软件提供了多种建模方法，例如实体建模、曲面建模、多边形网格建模等。
根据设计需求，选择适合的建模方法是非常重要的。
常见的实体建模方法包括拉伸、旋转、倒角、夹角等。
曲面建模适用于需要更加平滑的曲线和表面的设计。
第三步：创建基本几何体在开始详细的建模之前，首先需要创建基本几何体，如立方体、圆柱体、圆锥体等。
这些基本几何体可以通过绘制线条、拉伸、旋转等操作来创建。
创建基本几何体有助于之后的建模操作。
第四步：进行详细设计在创建基本几何体之后，就可以根据设计需求进行详细的建模操作了。
这包括拉伸、旋转、倒角、镜像、泡沫、平移等操作，用于将基本几何体转化为所需的形状和尺寸。
可以根据需要进行多次操作，逐步完善模型。
第五步：添加细节和纹理在建模的过程中，可以通过添加细节和纹理来增加模型的真实感和美观度。
可以使用CAD软件提供的雕刻和模具工具，添加花纹、孔洞、边框等细节。
另外，还可以通过渲染和贴图技术，为模型添加纹理和材质，使其更具真实感。
第六步：检查和修正错误完成建模之后，需要对模型进行检查，确保其符合设计需求和要求。
可以使用CAD软件提供的测量和分析工具，检查模型的尺寸、角度、曲线的光滑度等。
如果发现错误或不符合要求的地方，需要及时进行修正，直至满足设计要求。
第七步：导出和保存模型完成建模和修正之后，最后一步是将模型导出为合适的文件格式，以便在其他软件中进行使用或展示。
常见的文件格式有.STL、.STEP、.IGES等。
同时，还需要将模型保存在CAD软件中，以备后续的修改和调整。
让我们来看一张简单的三维建模图纸（如图1），此图纸绘制的是一个机械零件的三维图。
那么，应该怎样绘制这种图纸呢？今天我们就用浩辰CAD机械2011作为工具，为大家详解绘制的方法。
图1
首先，我们对该零件的结构进行简单的分析：我们可以看出，该机械零件的底部是长方体块，上部也可以认为是有立着的长方体倒圆角而成，然后再在底面和侧面上打两个孔——这样就构成了零件图。
下面，我们就根据这个思路来执行具体的绘制步骤。
打开浩辰CAD机械2011软件，我们先在任意视图上绘制一个长为28，宽为20，高为8的长方体，然后调出软件中的建模菜单，使用【长方体】命令绘制长方体（如图2）。
图2
再在此长方体的边缘上绘制第二个长方体，其长为8，宽为20，高为28，两者求并集∪，得到如下图形（如图3）。
图3
接下来，我们可以给侧面的长方体倒圆角，R10（如图4）。
图4
在底层的长方体上，我们可以绘制一个圆柱体，求差所得。
这时候我们可以把视图方向调整为俯视图，方便我们作图（如图5）。
图5
这时，使用【UCS】命令将绘图平面移动到立着的长方体平面上，在上面绘制圆柱求差得到孔（如图6）。
图6
至此，我们的机械零件图就绘制完毕了，有兴趣的读者可以点击浩辰CAD官网，。
使用CAD进行三维建模的步骤与技巧详解首先，需要选择一个CAD软件。
市场上有许多流行的CAD软件可供选择，例如AutoCAD、SolidWorks、SketchUp等。
选择软件时要考虑其功能和适用性，以满足你的建模需求。
下面是CAD进行三维建模的步骤和技巧：1.确定建模目标：在开始建模之前，确定所要建模的对象是非常重要的。
明确建模目标有助于更好地规划建模过程，并避免在后期修改模型时浪费时间。
2.建立基本形状：使用CAD软件的基本建模工具，如线、圆、矩形等，来创建基本形状。
这些形状可以作为建模的基础，通过连接、修剪、合并等操作进行进一步的调整和细化。
3.添加细节：根据设计需求，使用CAD软件提供的工具和命令来添加细节。
这可能包括创建孔洞、倒角、螺纹等。
要熟练掌握这些工具和命令，以便能够准确地实现设计意图。
4.进行曲面建模：对于需要更加复杂的曲面形状，可以使用CAD软件提供的曲面建模工具。
这些工具可以通过控制参数来生成平滑的曲面，如二次曲面、贝塞尔曲线等。
需要花费一些时间来理解和熟练使用这些工具。
5.进行装配：如果需要模拟多个零件的组合或装配过程，可以使用CAD软件提供的装配模块。
这些模块允许将多个零件组合在一起，并模拟它们之间的关系和运动。
6.进行材质和纹理的渲染：完成建模后，可以为模型添加材质和纹理，以提高其逼真度。
CAD软件通常提供了材质库和纹理库，可以从中选择合适的材质和纹理，并将其应用于模型。
7.进行光照和渲染设置：在渲染模型之前，需要进行光照和渲染的设置。
这包括选择照明类型、设置照明强度和方向等。
这些设置对最终渲染结果的质量和真实感至关重要。
8.渲染和输出模型：使用CAD软件提供的渲染功能，将模型渲染为图片或视频。
在渲染过程中，可以调整渲染的质量和效果参数，以获得满意的渲染结果。
完成渲染后，可以将模型输出为图像文件或视频文件。
除了以上步骤之外，以下是一些进一步的技巧和建议：-练习基本建模技巧：熟练掌握CAD软件的基本建模工具是非常重要的。
如何使用AutoCAD创建三维模型和动画一、介绍AutoCAD软件及其应用领域AutoCAD是一款由美国公司Autodesk开发的计算机辅助设计（CAD）软件，广泛应用于建筑、机械、电子等行业。
它可以帮助用户以三维方式创建和编辑物体，同时还具备强大的建模和渲染功能。
本文将介绍如何使用AutoCAD创建三维模型和动画。
二、创建三维模型的基本步骤1. 绘制基本图形：通过AutoCAD的绘图工具，在二维平面上绘制出模型的基本轮廓。
可以使用线段、圆弧、矩形等基本图形构建出复杂的几何形体。
2. 提升为三维：将绘制好的二维图形提升为三维模型。
可以通过拉伸、旋转、偏移等操作，使二维图形在Z轴方向上拓展成立体物体。
3. 添加细节：为模型添加细节，使其更加真实。
可以使用AutoCAD提供的编辑工具，在模型的表面切割、挤压、倒角等，以增加其复杂度和真实感。
4. 应用材质：为模型应用不同的材质属性，以赋予其表面质感。
AutoCAD提供了丰富的材质库，用户可以根据需要选择并应用于模型的不同部分。
5. 光照与渲染：设置场景的光照效果，通过调整光源的位置、亮度和颜色等参数，以及设定阴影和反射效果，使模型在渲染时更加真实。
6. 渲染与输出：选择不同的渲染方式，如线框、实体渲染等，对模型进行渲染。
最后，可以输出为图片或视频等格式进行保存。
三、创建三维动画的基本步骤1. 制定动画场景：首先明确所需表达的动画场景和故事情节，包括所涉及的三维模型、光照和摄像机等因素。
2. 设置关键帧：使用AutoCAD的关键帧编辑器，为动画设置关键帧。
关键帧是动画中的重要节点，其中包含了物体位置、角度、比例等的属性信息。
3. 创建路径：为物体设置动画路径，使其在场景中移动。
AutoCAD提供了多种路径编辑工具，可以根据需求绘制直线、曲线或自由形状的路径。
4. 设置动画效果：为动画中的物体添加其他效果，如旋转、缩放和淡入淡出等。
通过调整动画属性和参数，使其达到预期的效果。
CAD软件的三维建模技巧与实例解析CAD（计算机辅助设计）软件在现代设计领域扮演着重要的角色，它能够帮助设计师们以更高效的方式进行建模和设计。
在CAD软件中，三维建模技巧是其中一项重要的技能，下面将为大家介绍一些常用的三维建模技巧，并通过实例解析来展示其应用。
1.坐标系的设置在进行三维建模之前，首先需要设置合适的坐标系，以确定模型的位置和方向。
通常情况下，坐标系分为三个轴：X轴、Y轴和Z轴。
在CAD软件中，可以通过选择一个参考点来确定坐标系的原点，然后根据需要调整坐标系的方向和尺寸。
2.直线和曲线的绘制在CAD软件中，可以使用直线工具和曲线工具来绘制基本的形状。
直线工具可以快速绘制直线，而曲线工具则可以绘制各种曲线形状，例如弧线、圆和椭圆等。
在绘制过程中，可以指定起点和终点或者其他关键点来控制形状。
3.图形的复制和对称在CAD软件中，可以使用复制工具和对称工具来快速复制和对称图形。
复制工具可以按照指定的方式复制一个或多个图形，例如直接复制、阵列复制或镜像复制等。
对称工具则可以将图形绕指定的轴进行对称复制。
4.体素建模体素建模是一种基于立方体单元的建模方法，在CAD软件中经常用于建立复杂的几何体。
通过将多个立方体进行组合、合并和剖分等操作，可以创建具有复杂形式的模型。
体素建模通常适用于有机物体的建模，例如动物、植物和人体等。
5.曲面建模曲面建模是一种通过描绘曲线和曲面来创建模型的方法。
在CAD软件中，可以使用曲线工具和曲面工具来创建不同曲线和曲面形状，例如贝塞尔曲线、样条曲线和曲面等。
曲面建模适用于需要精确控制形状和光滑度的模型。
以设计一个水杯为例，展示CAD软件的三维建模技巧和实例解析。
首先，我们可以在CAD软件中设置合适的坐标系，以确定模型的位置和方向。
然后，使用线段工具绘制杯子的轮廓曲线，可以根据实际需求进行调整和修改。
接下来，可以使用旋转工具将曲线围绕轴线进行旋转，得到杯子的侧面曲面。
可以选择不同的旋转角度和旋转轴，以实现不同形状的杯子。
CAD三维建模教程详细CAD（计算机辅助设计）是一种在三维空间中进行建模和设计的技术，可以用于多个行业，例如建筑、机械、航空等。
在本教程中，我将详细介绍CAD三维建模的过程和技巧。
第一步：准备工作在开始CAD三维建模之前，我们需要准备一些基本的工具和素材。
首先，我们需要一台安装有CAD软件的电脑。
目前市面上常用的CAD软件有AutoCAD、SolidWorks、Creo等。
根据自己的需求和实际情况选择适合自己的软件。
其次，我们还需要一些参考资料，例如图纸、样品或设计稿等。
第二步：了解基本操作第三步：创建基本几何体在CAD三维建模中，我们可以使用基本几何体来构建复杂的物体。
常用的基本几何体有立方体、球体、圆柱体等。
我们可以通过绘制线、圆、矩形等基本图形并使用相应的命令来创建这些几何体。
第五步：添加细节和纹理在建模的过程中，我们可以为几何体添加一些细节和纹理，使其更加真实和有趣。
例如，我们可以使用曲线和曲面工具来创建曲线和曲面细节。
我们还可以使用材质和纹理来给物体涂色或贴图。
第六步：渲染和导出在建模完成之后，我们可以进行渲染和导出。
渲染是将建模好的物体加入光源、材质和纹理等属性，使其看起来更加逼真和真实。
渲染功能不是所有CAD软件都具备的，可以根据自己的需求来选择。
导出是将建模好的物体保存为其他文件格式，例如图片、视频或三维模型文件。
总结：CAD三维建模是一项复杂而有趣的工作，需要一定的技术和经验。
在本教程中，我简要介绍了CAD三维建模的一般步骤和技巧。
希望这些内容可以帮助你快速上手CAD三维建模，并为你的设计工作提供一些参考和启示。
在实践中不断尝试和学习，你会越来越熟练和擅长CAD三维建模。
加油！。
如何在CAD中创建三维模型CAD软件是工程设计领域中常用的工具。
它可以帮助工程师和设计师创建精确的二维和三维模型。
本文将介绍如何在CAD中创建三维模型的基本方法和技巧。
首先，打开CAD软件并选择一个适合的工程图纸模板。
在开始绘制之前，确保你已经熟悉软件界面的各种工具和选项。
第一步是创建基础图形。
例如，你可以使用线段工具来创建一个简单的立方体。
绘制一个长方形作为底面，然后使用线段工具连接相邻的边，形成一个闭合的立方体。
接下来，使用CAD软件提供的3D绘图工具将二维图形转换为三维模型。
例如，你可以使用拉伸命令将一个二维矩形拉伸成一个立方体。
选择拉伸命令，点击矩形图形，然后指定拉伸的高度。
这样，你就得到了一个立方体的三维模型。
此外，还可以使用旋转命令将平面图形旋转成三维模型。
选择旋转命令，选择要旋转的图形，然后指定旋转轴和角度。
这样，你就可以通过旋转操作来创建各种不同形状的三维模型。
当然，在CAD中创建三维模型还有其他方法和技巧。
例如，你可以使用扩展命令来为二维图形添加厚度，从而将其转换为三维模型。
选择扩展命令，选择要扩展的图形，然后指定扩展厚度。
这样，你可以将平面图形快速转换为具有实际厚度的三维模型。
此外，CAD软件还提供了各种工具来创建复杂的三维模型。
例如，你可以使用倒角命令来在三维模型的边缘创建圆角。
选择倒角命令，在模型的边缘选择要倒角的边，然后指定倒角半径。
这样，你可以将尖锐的边缘转换为平滑的圆角，使模型更加真实和细腻。
还有一些高级的技巧可以帮助你更好地创建和编辑三维模型。
例如，你可以使用分割命令将模型分割成多个部分。
选择分割命令，选择模型和分割平面，然后指定分割操作。
这样，你可以对模型进行精细的编辑和修改，以满足特定的设计要求。
总之，CAD软件是一个强大的工具，可以帮助你创建和编辑精确的三维模型。
通过熟练掌握CAD软件的各种工具和命令，你可以轻松地创建各种形状和结构的三维模型。
不断练习和拓展自己的技能，你将成为一位优秀的CAD设计师。
