集水坑侧壁垫层

排水沟施工方案
一、施工顺序
测量放线—土方开挖—铺设碎石垫层—C10混凝土垫层-—C30混凝底板侧壁—回填土方
二、排水沟施工
1、土方工程
工程现场土质情况为素土回填，采取人工配合机械严格按施工设计边坡进行，边坡按图纸为1：1，沟槽两侧留0.5m的操作面宽,若遇到周边环境较差不适合机械开挖的段面,采用人工进行开挖。

具体作法:集水沟底铺砖坡度为3‰坡向集水坑，集水坑采用红砖砌筑，确保排水沟基础达到设计要求时,方可下道工序施工。

2、混凝土工程
砼底板及侧壁采用C25抗渗防冻防锈砼，首先浇混筑凝土地板,在浇筑侧壁，浇注时由一端平行向另一端推进摊铺，采用平板振动器及振捣棒振捣,人工收浆抹平，浇筑砼时,进行跟踪测量，严格控制高程，用平整尺检查,底板及侧壁采用人工洒水进行养护。

3、土方回填
排水沟施工结束后，应及时回填,回填前先清除槽底积水及杂物,沟槽两侧应同步回填高度不超过0.5米，采用电动夯打夯机进行压实，回填土密实度按规范要求压实。

回填时，应分层进行,分层厚度小于0.5米.沟槽两侧不得回填淤泥、杂填土及大块状物。

华熙528文博区景观三标段集水坑专项施工方案编制人：审核人：批准人：雨水排水集水坑施工方案第一节工程概况1、本工程位于3#、4#提升泵处，集水坑垫层为10cm厚C15混凝土，基础宽度为3.6X5.5m，墙身厚度为30cm。

基础和墙身混凝土为C30混凝土，地基承载力不小于220kPa。

2、编制依据：华熙528艺术村园林景观给排水总平面图，华熙528艺术村园林景观集水坑详图，08S305图集，87号文。

第二节工程特点地质结构较复杂，埋置深、工作场地位于3#、4#下沉广场内，且地势较高，地下下水位较低。

为保证工程顺利进行，应考虑各种不利因素条件下工程施工时如工作面塌方处理方法，制订合理技术措施，精心组织施工，以确保优质、高速、顺利完成施工任务。

第三节施工准备一、技术准备根据该工程的实际情况及本公司的实力，确定具有丰富施工管理经验的施工管理班子，各工种技术力量配备齐全，项目部人员稳定。

团结、务实、吃苦耐劳、拼搏、敢打硬仗、创优意识强是该项目部的特点。

二、内业技术准备（1）认真阅读、审核施工图纸和施工规范，编写审核报告。

（2）编制实施性施工组织设计及质量计划（3）编写各种施工工艺标准、保证措施及关键工序作业指导书。

（4）结合工程施工特点，编写技术管理办法和实施细则。

（5）备齐必要的参考技术资料。

（6）对施工人员进行上岗前的培训。

三、机械、劳务、周转材料等准备1、施工机械配置计划本工程在施工前，必须做好现场施工机械部署计划，提前做好机械设备租赁事宜的落实，及时组织自有设备和租赁设备进场保证现场施工生产。

根据本工程总体部署和施工总平面布置方案，本工程拟投入现场的机械设备见下表。

中小型施工机具（主要）一览表及要求，在进入工程前进行登记并进行健康检查，做到有据可查，对于“三无”人员拒绝招收。

入场后每个民工必须要接受入场三级教育。

周转材料根据工程的进度计划准备和联系确定，确保工程能顺利开工，材料员和工程施工人员及时进行沟通，施工员对施工期间的材料及时上报项目部，材料员对工程所用的材料进行多方比较，做到材料到现场及时，保质保量。

CT-11、CT-12及○13、○23轴集水坑降水及混凝土施工方案目前CT-11、CT-12及○13、○23轴集水坑降水遇到了困难，5月10日经过我们项目部有关人员研究决定采用以下降水及砼施工方案。

现报给监理部门审批以便实施。

一、CT-11、CT-12垫层底标高-9.55M，本工程整体基坑降水深度平均达到-8.4M左右，高于两承台垫层顶标高。

我们决定在距承台垫层外边缘100MM挖0.3X0.3M边沟，边沟底低于垫层顶0.3M，沿两承台垫层一周布置，将四周来水引至降水井内，用水泵抽出。

水泵数量根据实际出水量布置（具体布置见附图）。

边沟侧壁采取适当支护措施，排水沟需保留至承台砼浇筑完毕并达到一定强度后才能回填。

CT-11、CT-12砖模下面0.5M高采用内外各120MM红砖砌筑，中间120MM用砼填充砖模外贴1M高聚乙烯薄膜，再用370MM 砖墙砌筑至承台顶。

完成上述工作后，将砖模内垫层上所剩积水掏出，不会再有地下水汇入砖模内。

此时砖模内的抹灰、防水及结构方可正常施工。

二、CT-11、CT-12防水层、砼的施工方案由于局部降水遇到的困难，承台砼已经不能和底板一次性整体浇筑必须留设施工缝，具体做法见附图。

先将CT-11、CT-12砼浇筑至-7.85M待砼达到70%强度后，用于边沟排水的水泵可以停止抽水并撤出，此时地下水水位将上升至-8.4M左右，低于-7.85M可保证施工正常进行（见抗浮验算）然后将砖模外侧回填、夯实，其他工序正常进行，与周围砼浇筑合拢。

三、集水坑的降水采用在砖模外埋井局部降水，下直径为800MM 钢筋笼外包钢筋网，高度1.5M边挖变下沉直至将笼底下至低于垫层底0.5M深处，然后浇筑砼垫层、砌筑砖模等一系列工序。

这两个集水坑的砼与底板间也需留置施工缝并设止水钢板，然后进行防水和砼与周边浇筑合拢。

（具体做法见附图）四、抗浮验算在次期间地下水位将整体控制再-8.4M左右，高出CT-11、CT-12底面1.05M。

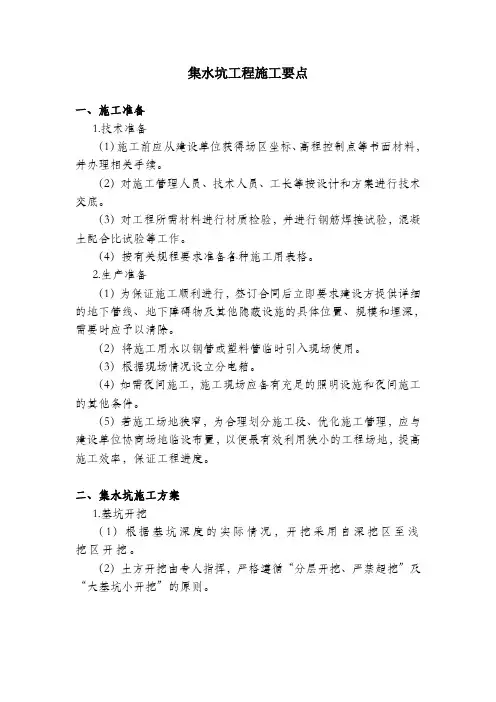

集水坑工程施工要点一、施工准备1.技术准备（1）施工前应从建设单位获得场区坐标、高程控制点等书面材料，并办理相关手续。

（2）对施工管理人员、技术人员、工长等按设计和方案进行技术交底。

（3）对工程所需材料进行材质检验，并进行钢筋焊接试验，混凝土配合比试验等工作。

（4）按有关规程要求准备各种施工用表格。

2.生产准备（1）为保证施工顺利进行，签订合同后立即要求建设方提供详细的地下管线、地下障碍物及其他隐蔽设施的具体位置、规模和埋深，需要时应予以清除。

（2）将施工用水以钢管或塑料管临时引入现场使用。

（3）根据现场情况设立分电箱。

（4）如需夜间施工，施工现场应备有充足的照明设施和夜间施工的其他条件。

（5）若施工场地狭窄，为合理划分施工段、优化施工管理，应与建设单位协商场地临设布置，以便最有效利用狭小的工程场地，提高施工效率，保证工程进度。

二、集水坑施工方案1.基坑开挖（1）根据基坑深度的实际情况，开挖采用自深挖区至浅挖区开挖。

（2）土方开挖由专人指挥，严格遵循“分层开挖、严禁超挖”及“大基坑小开挖”的原则。

（3）基坑开挖程序：测量放线→切线分层开挖→排、降水→修坡整平→留足预留土层等，相邻基坑开挖时，遵循先深后浅或同时进行的施工工序。

（4）在开挖土方时, 安排2人用全站仪和水准仪进行轴线、中心点和桩的标高测量，确保位置正确和开挖土方时不得超挖。

（5）雨期施工时，分段进行开挖，在基坑两侧围以土堤或挖排水沟，以防地面雨水流入基坑槽，同时应经常检查边坡和支护情况。

（6）基坑开挖施工至基础底板标高时，在24h内必须完成素混凝土垫层。

2.集水坑垫层在集水坑基坑验收合格后，浇筑10cm厚C15素混凝土。

垫层混凝土采用预拌混凝土浇筑，浇筑混凝土前检测混凝土坍落度和检查商品混凝土出厂合格证是否符合设计和规范要求，浇筑混凝土严格按照施工技术规范要求施工。

并且每台班抽取混凝土试件进行检测。

3.钢筋制作和安装钢筋制作严格按照设计图纸要求几何尺寸、钢筋型号及长度进行下料及绑扎，严禁出现偷筋、漏筋现象。
