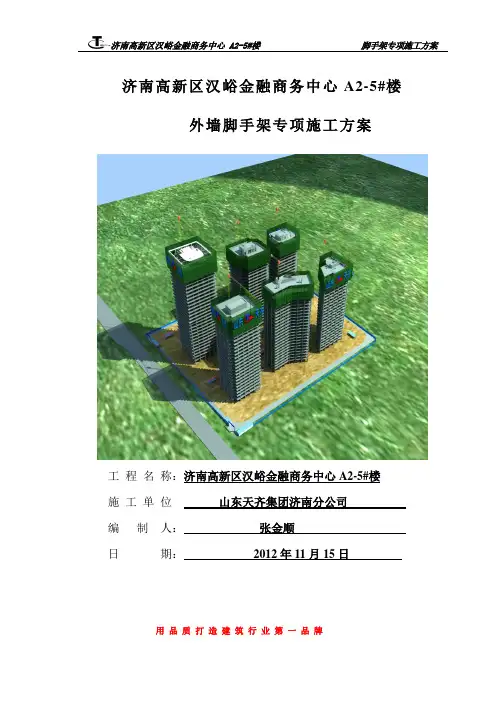

用 品 质 打 造 建 筑 行 业 第 一 品 牌济南高新区汉峪金融商务中心A2-5#楼外墙脚手架专项施工方案工 程 名 称：济南高新区汉峪金融商务中心A2-5#楼施 工 单 位 山东天齐集团济南分公司 编 制 人： 张金顺 日 期： 2012年11月15日目录一、编制依据 (2)二、工程概况 (2)三、外脚手架搭设方式的选择 (4)四、脚手架的搭设方式 (4)1、底部落地式双排脚手架 (6)2、悬挑脚手架 (6)五、施工准备 (8)1、材料准备 (8)2、脚手架材料选择和质量规定 (8)六、脚手架的施工 (8)1、搭设程序 (8)2、搭设方法 (9)七、构造节点要求 (9)1、立杆 (10)2、大横杆 (10)3、小横杆 (11)4、脚手板 (11)5、连墙件 (11)6、剪刀撑 (11)7、安全网 (12)八、悬挑架技术措施 (13)1、悬挑型钢与固定 (14)2、楼层阳角部位悬挑方法 (15)3、楼层阴角部位悬挑方法 (15)4、脚手架拆除 (16)九、质量要求及注意事项 (16)十、安全技术措施 (17)十一、文明施工措施 (18)十二、环境保护措施 (18)十三、脚手架的验算 (19)十四、卸料平台 (28)1、卸料平台的设计 (28)2、卸料平台的计算 (30)一、编制依据1、《汉峪金融商务中心A2地块项目施工图》2、《建筑施工扣件式钢管脚手架安全技术规范》 (JGJ130-2011)3、《建筑结构荷载规范》（GB50009-2001）4、《建筑施工高处作业安全技术规范》（JGJ80-91）5、《施工现场临时用电安全技术规程》（JGJ46-2005）6、《建筑机械使用安全技术规程》（JGJ33-2001）7、《建筑施工手册》第四版（缩印本）8、本工程施工组织设计、施工图纸施工合同9、 PKPM软件（CMIS2011版3-18）二、工程概况1、基本概况：济南高新区汉峪金融商务中心A2-5#楼位于济南汉峪片区核心区，位于济南总部基地西侧，北临经十路，西临舜华南路，南临龙奥北路、旅游路，总体交通状况良好。

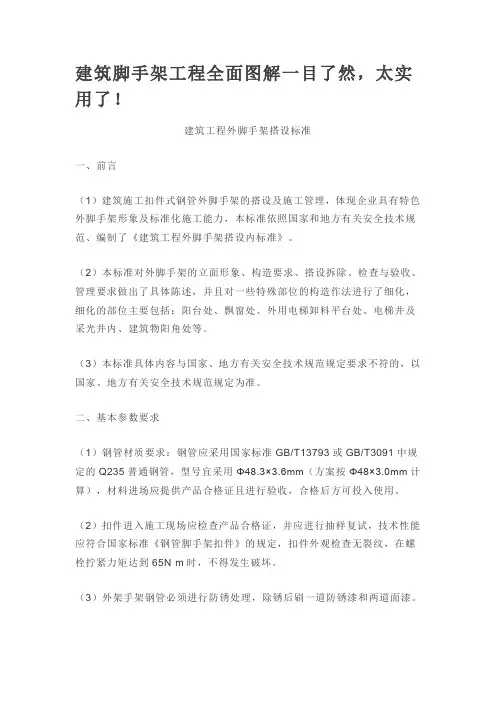

建筑脚手架工程全面图解一目了然，太实用了！建筑工程外脚手架搭设标准一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。

（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。

（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。

二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。

（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。

（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。

3 钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。

（2）红色油漆：连墙件。

（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。

（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。

（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。

■防护栏杆示例图4 外立面形象（1）脚手架外侧防护必须使用合格的密目式安全网封闭。

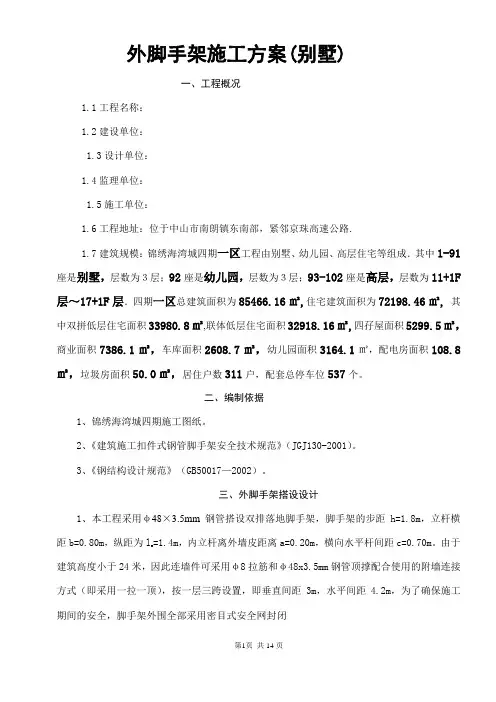

外脚手架施工方案(别墅)一、工程概况1.1工程名称：1.2建设单位：1.3设计单位：1.4监理单位：1.5施工单位：1.6工程地址：位于中山市南朗镇东南部，紧邻京珠高速公路.1.7建筑规模：锦绣海湾城四期一区工程由别墅、幼儿园、高层住宅等组成．其中1-91座是别墅，层数为３层；92座是幼儿园，层数为３层；93-102座是高层，层数为11+1F 层～17+1F层．四期一区总建筑面积为85466.16㎡,住宅建筑面积为72198.46㎡,其中双拼低层住宅面积33980.8㎡,联体低层住宅面积32918.16㎡,四孖屋面积5299.5㎡，商业面积7386.1㎡，车库面积2608.7㎡，幼儿园面积3164.1㎡，配电房面积108.8㎡，垃圾房面积50.0㎡，居住户数311户，配套总停车位537个。

二、编制依据1、锦绣海湾城四期施工图纸。

2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

3、《钢结构设计规范》（GB50017—2002）。

三、外脚手架搭设设计1、本工程采用φ48×3.5mm 钢管搭设双排落地脚手架，脚手架的步距h=1.8m，立杆横距b=0.80m，纵距为l=1.4m，内立杆离外墙皮距离a=0.20m，横向水平杆间距c=0.70m。

由于a建筑高度小于24米，因此连墙件可采用φ8拉筋和φ48x3.5mm钢管顶撑配合使用的附墙连接方式（即采用一拉一顶），按一层三跨设置，即垂直间距3m，水平间距4.2m，为了确保施工期间的安全，脚手架外围全部采用密目式安全网封闭外脚手架基本构造见附图1、2。

2、脚手架开始施工前，必须对搭设部位的地基进行压实或夯实处理，然后在夯实地面上浇筑100mm 厚的C15砼地面，立杆底部铺设垫板。

四、脚手架设计计算根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）对脚手架进行设计计算。

φ48钢管的截面特性如下表：结构施工活荷载为3.0kN/m 2,而装修施工的活荷载为4.0kN/m 2（两层同时施工）。
