外脚手架施工标准

建筑施工外架搭设规范及要求建筑外架的搭设要求严格执行国家现行《建筑施工安全检查标准》、《建筑施工悬挑式脚手架安全技术若干规定》、《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工高处作业安全技术规范》等国家及地方标准，同时许多大型建筑公司均有自己的企业标准。

1、脚手架钢管、扣件进场前应重新刷油漆，立杆刷黄色油漆；剪刀撑、挡脚板应刷红白相间油漆，间距为300～400mm，楼层挡脚板警示标志应隔2步架设置一道；跳板探头长度不应大于10cm，小横杆伸出外立杆不应小于10cm且不得大于20cm。

2、立杆垂直度偏差不得大于架高的1/200。

立杆接头除在顶层可采用搭接外，其余接头必须采用对接扣件，立杆上的接头应交错布置，两相邻立杆接头不应设在同步跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，接头中心距主接点的距离不应大于步距的1/3，同一步内不允许有二个接头。

3、立杆顶端应高出施工作业层 1.5米。

脚手架底部必须设置纵、横连杆。

纵向连杆应用直角扣件固定在工字钢顶面不大于200mm处的立杆上，横向连杆应用直角扣件固定在紧靠纵向连杆下方的立杆上。

4、纵向水平杆（大横杆）设于横向水平杆（小横杆）之下，在立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不宜小于3跨，并且不大于6米。

5、大横杆对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平跨的跨中。

6、架子四周大横杆的纵向水平高差不超过±50mm，同一排大横杆的水平偏差不得大于1/300,一根杆的两端高差不得超过±20mm。

7、小横杆两端应采用直角扣件固定在大横杆上。

每一主节点（即立杆、大横杆交汇处）处必须设置一小横杆，并采用直角扣件扣紧在立杆上，该杆轴线偏离主节点的距离不应大于150mm，靠墙一侧的外伸长度不应大于250mm，外架立面外伸长度以100mm为宜。

悬挑外脚手架搭设规范篇一:悬挑脚手架搭设规范标准悬挑脚手架搭设规范标准一、悬挑脚手架底座说明:1、悬挑脚手架搭设前(必须编制专项施工方案，方案必须包含最挑粱平面定位布置图。

2、悬挑脚手絮的悬挑粱必须选用不小于1 6号的工字钢。

楼层预埋Φ20U型环，不得使用螺纹钢，具体型号必须经过设计计算确定。

3、落于结构上的锚固段应是悬挑段的1.5倍(且必须采取两道锚固，每道悬挑粱均应加设斜拉钢丝绳，架体分段悬挑高度不大于20m。

4、脚手架底却应按规范要求沿纵横方向设置扫地杆，悬挑粱上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，井满铺模板进行防护。

5、脚手架底部立杆内侧应设200mm高踢脚板。

6、杆件搭设及防护同前述落地式外架。

说明:11、悬挑式脚手架必须编制专项施工方案，方案必须经企业技术负责人审批并签字盖章，架体高度20m及以上悬挑式脚手架工程须按《危险性较大的分部分项工程安全管理办法)(建质控【2009】87号)组织专家论证。

悬挑梁或悬挑架应积极采用型钢或定型桁架。

2、悬桃型钢或悬桃架通过预埋与建筑结构固定，预埋件不得使用螺纹钢，安装符合设计要求。

3、挑架立杆与悬桃型钢连接必须固定，防止滑移。

二、外架连墙件的设置三、剪刀撑和斜向支撑的设置说明:1、高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。

中间各道剪刀撑之间的距离不大于 15m。

每道剪刀撑宽度不小于4跨，并不小于6m。

斜杆与地面的倾角宜在45-60度之间。

2、高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。

3、一字型、开口型双排架两断口必须设置横向斜撑;24米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。

4、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，且不少于三个扣件紧固。

2四、水平防护(主体及装修施工阶段)说明:1、主体施工阶段，施工层、拆模层、脚手架第二层必须满铺脚手板，脚手板离建筑物结构的距离满足规范要求。

建筑施工外架搭设规范及要求建筑外架的搭设要求严格执行国家现行《建筑施工安全检查标准》、《建筑施工悬挑式脚手架安全技术若干规定》、《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工高处作业安全技术规范》等国家及地方标准，同时许多大型建筑公司均有自己的企业标准。

1、脚手架钢管、扣件进场前应重新刷油漆，立杆刷黄色油漆；剪刀撑、挡脚板应刷红白相间油漆，间距为300～400mm，楼层挡脚板警示标志应隔2步架设置一道；跳板探头长度不应大于10cm，小横杆伸出外立杆不应小于10cm且不得大于20cm。

2、立杆垂直度偏差不得大于架高的1/200。

立杆接头除在顶层可采用搭接外，其余接头必须采用对接扣件，立杆上的接头应交错布置，两相邻立杆接头不应设在同步跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，接头中心距主接点的距离不应大于步距的1/3，同一步内不允许有二个接头。

3、立杆顶端应高出施工作业层1.5米。

脚手架底部必须设置纵、横连杆。

纵向连杆应用直角扣件固定在工字钢顶面不大于200mm处的立杆上，横向连杆应用直角扣件固定在紧靠纵向连杆下方的立杆上。

4、纵向水平杆（大横杆）设于横向水平杆（小横杆）之下，在立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不宜小于3跨，并且不大于6米。

5、大横杆对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平跨的跨中。

6、架子四周大横杆的纵向水平高差不超过±50mm，同一排大横杆的水平偏差不得大于1/300,一根杆的两端高差不得超过±20mm。

7、小横杆两端应采用直角扣件固定在大横杆上。

每一主节点（即立杆、大横杆交汇处）处必须设置一小横杆，并采用直角扣件扣紧在立杆上，该杆轴线偏离主节点的距离不应大于150mm，靠墙一侧的外伸长度不应大于250mm，外架立面外伸长度以100mm为宜。

建筑工程外脚手架搭设标准全面图解RSS 打印复制链接大中小发布时间：2017-07-13 14:29:53一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。

（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。

（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。

二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q23 5普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m 时，不得发生破坏。

（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。

（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。

三、钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。

（2）红色油漆：连墙件。

（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。

（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。

（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。

建筑施工外脚手架搭设规范及要求－互联网类要说这建筑施工外脚手架的搭设，那可真是一门大学问！就像咱们在互联网世界里搭建一个稳定又实用的平台一样，得有一套严格的规范和要求。

我想起之前有一次路过一个建筑工地，那外脚手架搭得那叫一个“惊险”。

钢管七扭八歪，扣件松松垮垮，看的我这心里直犯嘀咕。

这要是工人在上面施工，得多危险呐！从那时候起，我就特别关注外脚手架搭设的事儿。

咱先来说说这材料的选择。

就像互联网里的硬件设备，得过硬！钢管得笔直光滑，不能有裂缝、压扁或者严重锈蚀的情况。

扣件呢，不能有裂缝、变形，螺栓拧紧扭力矩要达到规定值。

这可来不得半点马虎，不然就像互联网中突然死机的电脑，会出大问题的。

搭设的尺寸和参数也有讲究。

立杆间距、横杆步距都得按照标准来。

就好比互联网里的网页布局，得合理美观，方便操作。

要是间距太大，架子不稳；间距太小，又浪费材料。

还有连墙件的设置，就像互联网中的链接，得把架子和建筑物紧紧“连”在一起，增强稳定性。

再说这防护措施，那也是重中之重。

脚手板要铺满、铺稳，不能有探头板。

外侧得设置密目式安全网，把整个架子围得严严实实的，就像给互联网平台加上一层可靠的防火墙，保护施工人员的安全。

在搭建过程中，施工人员的操作也得规范。

就像互联网行业里的程序员，得按照代码规范来写程序。

不能随意搭建，得按照施工方案一步一步来。

而且啊，这外脚手架搭设好了还不算完，还得经常检查和维护。

就像互联网平台要不断更新和优化一样。

看看有没有松动的扣件，损坏的钢管，及时进行修复和更换。

总之，建筑施工外脚手架的搭设规范及要求，每一个环节都不能忽视。

只有严格按照规范来，才能搭出安全可靠的脚手架，就像在互联网世界里打造出一个稳定高效的平台一样，让施工人员能够安心工作，建筑工程能够顺利进行！希望每一个建筑工地都能重视起来，别再出现我之前看到的那种让人提心吊胆的情况啦！。

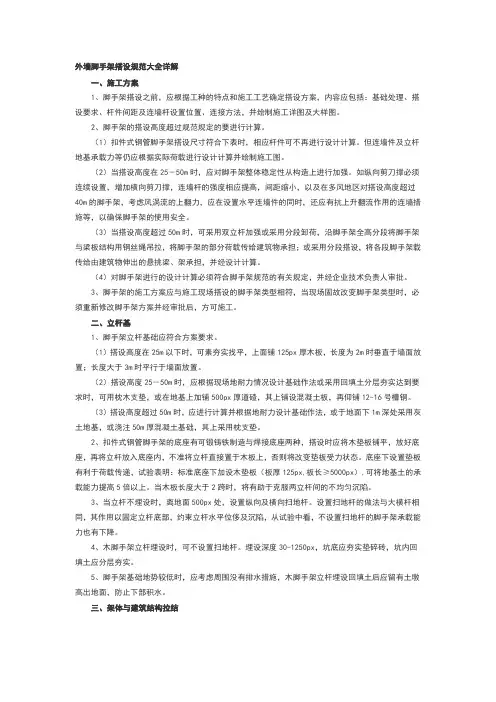

外墙脚手架搭设规范大全详解一、施工方案1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。

2、脚手架的搭设高度超过规范规定的要进行计算。

（1）扣件式钢管脚手架搭设尺寸符合下表时，相应杆件可不再进行设计计算。

但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。

（2）当搭设高度在25－50m时，应对脚手架整体稳定性从构造上进行加强。

如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小，以及在多风地区对搭设高度超过40m的脚手架，考虑风涡流的上翻力，应在设置水平连墙件的同时，还应有抗上升翻流作用的连墙措施等，以确保脚手架的使用安全。

（3）当搭设高度超过50m时，可采用双立杆加强或采用分段卸荷，沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉，将脚手架的部分荷载传给建筑物承担；或采用分段搭设，将各段脚手架载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。

（4）对脚手架进行的设计计算必须符合脚手架规范的有关规定，并经企业技术负责人审批。

3、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。

二、立杆基1、脚手架立杆基础应符合方案要求。

（1）搭设高度在25m以下时，可素夯实找平，上面铺125px厚木板，长度为2m时垂直于墙面放置；长度大于3m时平行于墙面放置。

（2）搭设高度25－50m时，应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时，可用枕木支垫，或在地基上加铺500px厚道碴，其上铺设混凝土板，再仰铺12-16号槽钢。

（3）搭设高度超过50m时，应进行计算并根据地耐力设计基础作法，或于地面下1m深处采用灰土地基，或浇注50m厚混凝土基础，其上采用枕支垫。

2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种，搭设时应将木垫板铺平，放好底座，再将立杆放入底座内，不准将立杆直接置于木板上，否则将改变垫板受力状态。

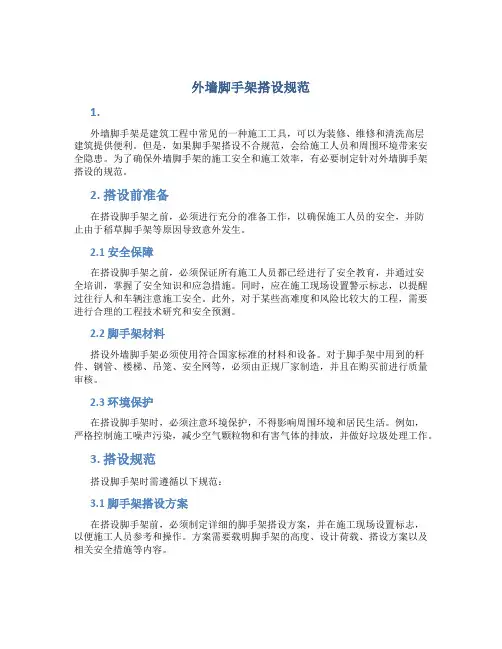

外墙脚手架搭设规范1.外墙脚手架是建筑工程中常见的一种施工工具，可以为装修、维修和清洗高层建筑提供便利。

但是，如果脚手架搭设不合规范，会给施工人员和周围环境带来安全隐患。

为了确保外墙脚手架的施工安全和施工效率，有必要制定针对外墙脚手架搭设的规范。

2. 搭设前准备在搭设脚手架之前，必须进行充分的准备工作，以确保施工人员的安全，并防止由于稻草脚手架等原因导致意外发生。

2.1 安全保障在搭设脚手架之前，必须保证所有施工人员都已经进行了安全教育，并通过安全培训，掌握了安全知识和应急措施。

同时，应在施工现场设置警示标志，以提醒过往行人和车辆注意施工安全。

此外，对于某些高难度和风险比较大的工程，需要进行合理的工程技术研究和安全预测。

2.2 脚手架材料搭设外墙脚手架必须使用符合国家标准的材料和设备。

对于脚手架中用到的杆件、钢管、楼梯、吊笼、安全网等，必须由正规厂家制造，并且在购买前进行质量审核。

2.3 环境保护在搭设脚手架时，必须注意环境保护，不得影响周围环境和居民生活。

例如，严格控制施工噪声污染，减少空气颗粒物和有害气体的排放，并做好垃圾处理工作。

3. 搭设规范搭设脚手架时需遵循以下规范：3.1 脚手架搭设方案在搭设脚手架前，必须制定详细的脚手架搭设方案，并在施工现场设置标志，以便施工人员参考和操作。

方案需要载明脚手架的高度、设计荷载、搭设方案以及相关安全措施等内容。

3.2 脚手架搭设要求搭设脚手架需要符合以下要求：•脚手架必须保持水平和稳定，不得晃动。

•脚手架连接件必须牢固，不得脱落或松动。

•脚手架表面必须平整，不得有明显凹凸和裂缝。

•脚手架材料必须完好，不得有明显变形和损坏。

3.3 工程质量验收搭设脚手架完成后，必须进行质量验收。

验收内容包括脚手架的材料质量、结构连接、钢管的处理、脚手架的防腐处理、悬挂吊笼的强度和稳定性等。

4. 拆卸要求外墙脚手架施工完成后，必须按照规范要求进行拆卸。

在拆卸过程中，必须保证施工人员的安全，并避免对周围环境造成危害。

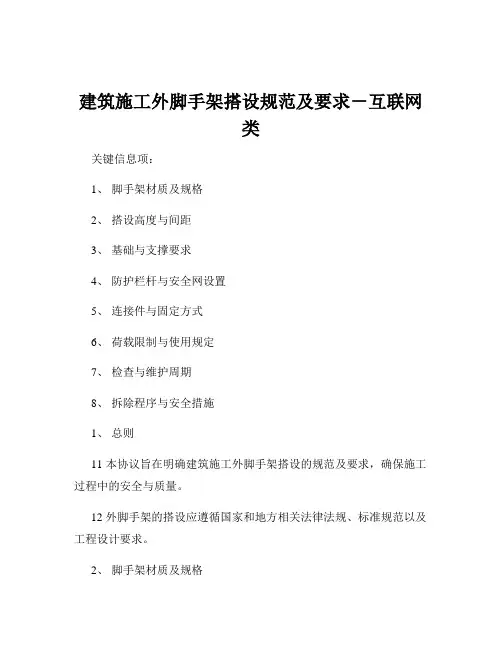

建筑施工外脚手架搭设规范及要求－互联网类关键信息项：1、脚手架材质及规格2、搭设高度与间距3、基础与支撑要求4、防护栏杆与安全网设置5、连接件与固定方式6、荷载限制与使用规定7、检查与维护周期8、拆除程序与安全措施1、总则11 本协议旨在明确建筑施工外脚手架搭设的规范及要求，确保施工过程中的安全与质量。

12 外脚手架的搭设应遵循国家和地方相关法律法规、标准规范以及工程设计要求。

2、脚手架材质及规格21 脚手架所使用的钢管应符合国家标准，管径、壁厚等参数应满足设计要求，不得有弯曲、变形、裂缝等缺陷。

22 扣件应具有足够的强度和紧固性能，无损坏、裂纹等现象。

23 脚手板应选用坚固、平整的材料，如木板、钢板等，其厚度和尺寸应符合规定。

3、搭设高度与间距31 脚手架的搭设高度应根据建筑物的高度和施工需要合理确定，但不得超过相关规范限定的最大高度。

311 立杆间距应均匀，横向间距和纵向间距应符合设计和规范要求。

312 步距应一致，一般不得大于 18 米。

4、基础与支撑要求41 脚手架基础应坚实、平整，具有足够的承载能力，能承受脚手架自重、施工荷载等。

411 对于地基松软或不平整的区域，应采取加固、夯实、铺设垫板等措施。

412 支撑系统应稳定可靠，确保脚手架在使用过程中不发生倾斜、下沉等现象。

5、防护栏杆与安全网设置51 脚手架外侧应设置两道防护栏杆，高度分别为 12 米和 06 米。

511 防护栏杆应牢固可靠，横杆与立杆的连接应采用扣件或焊接。

512 安全网应严密、牢固地张挂在脚手架外侧，网目尺寸应符合要求，不得有破损、漏洞。

6、连接件与固定方式61 脚手架的连接件包括连墙件、剪刀撑等，其设置应符合规范要求。

611 连墙件应与建筑物可靠连接，其间距、布置方式应经过计算确定。

612 剪刀撑应沿脚手架外立面连续设置，角度应在 45°至 60°之间。

7、荷载限制与使用规定71 脚手架上的荷载应严格限制，不得超过设计允许值。

建筑施工脚手架安全技术规范最新一、工程概况根据《建筑施工脚手架安全技术规范最新》的要求，本工程为某市区商住楼建设项目，位于城市中心区域，占地面积约5000平方米，总建筑面积约30000平方米，建筑高度为98米，共分为28层。

工程结构类型为钢筋混凝土框架-剪力墙结构。

本工程外脚手架搭设工程量较大，为确保施工安全、提高施工效率，特制定本施工方案。

二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 组织学习《建筑施工脚手架安全技术规范最新》以及相关法规、标准，确保施工人员熟悉并掌握脚手架搭设的技术要求。

2. 对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。

3. 编制脚手架搭设施工图纸，明确脚手架的搭设方式、结构形式、材料要求等。

4. 制定脚手架施工方案，包括施工工艺、施工方法、施工顺序、施工要求等。

5. 组织专家对施工方案进行评审，确保施工方案的科学性、合理性和可行性。

（二）、物资准备工作1. 根据施工图纸和施工方案，计算主要材料需用量，如下：钢管：约200吨；扣件：约10万个；脚手板：约1000平方米；安全网：约1000平方米；横向水平杆：约2000米；纵向水平杆：约3000米；立杆：约4000根；拉结点：约2000个；钢丝绳：约1000米；其他配件：如紧固件、垫板等。

2. 采购合格的材料，确保材料的质量符合国家标准和施工要求。

3. 对材料进行验收，确保材料数量、规格、型号等符合施工图纸和施工方案的要求。

4. 建立材料管理制度，对材料进行统一保管、发放、回收和报废处理。

5. 提前与供应商沟通，确保材料供应及时，不影响施工进度。

三、一般规定1. 施工现场必须严格执行国家和地方的相关法律法规，以及《建筑施工脚手架安全技术规范最新》的要求。

2. 脚手架搭设前，必须对施工现场进行详细勘察，了解地形、地貌、地下管线等情况，确保脚手架搭设的稳定性。

3. 脚手架搭设过程中，必须设置明显的安全警示标志，提醒施工人员注意安全。
