电子计数器剖析

电子计数器工作原理
电子计数器是一种用数字电路来实现计数功能的设备。

它通过接收外部触发信号或者内部时钟信号来进行计数操作，并将计数结果以数字形式显示出来。

电子计数器的工作原理基于二进制计数的原理，即使用二进制来表示计数值。

它由一个或多个触发器构成，每个触发器可以存储一个二进制位。

当接收到一个触发信号或者时钟信号时，触发器会根据输入信号的值进行状态变化。

在一个四位二进制计数器中，每个触发器可以存储0或者1两种状态。

初始状态下，计数器的值为0000。

当接收到一个触
发信号时，计数器会按照固定的逻辑规则进行计数操作。

例如，递增计数器会将当前值加1，而递减计数器会将当前值减1。

计数器通过输出线将计数结果传递给显示装置，以便对计数结果进行显示。

电子计数器的工作原理还包括基于时钟信号的计数操作。

时钟信号可以是外部提供的，也可以是计数器内部产生的。

当时钟信号的频率较高时，计数器可以以较快的速度进行计数。

通过控制时钟信号的频率和触发信号的接收条件，可以实现不同的计数方式，例如递增计数、递减计数、循环计数等。

总结来说，电子计数器通过触发信号或者时钟信号的输入，利用内部的触发器来进行计数操作，并将计数结果以数字形式显示出来。

它可以用于各种场合，例如计时器、频率计等。

多功能电子计数器的相关介绍简介多功能电子计数器是一种可编程计数器，适用于各种计数应用，包括随袋装药品、瓶装饮料、零件、食品和制药等。

其计数方法基于压电陶瓷传感器的原理。

功能多功能电子计数器具有以下功能：多种计数模式支持多种计数模式，包括累计计数、分段计数、暂停计数、开始/结束计数、单次计数等模式。

高精度计数光电传感器具有高精度、高灵敏度，适用于各种尺寸和形状的物品计数。

自定义打印标签支持自定义打印标签，可根据客户需求进行编程，一键打印标签。

数据传送可将计数数据传送到计算机或PLC等设备，以实现数据存储和分析。

网络通信支持网络通信，可与其他设备进行数据交换和远程控制。

显示屏配备显示屏，可实时显示计数数据及状态，操作更为简便。

应用多功能电子计数器广泛应用于药品包装、乳制品、饮料、食品和制药等行业，具体包括以下应用：药品包装用于对袋装药品进行计数和包装，提高了生产效率和质量。

制药行业用于对胶囊、片剂、颗粒等药用物品进行计数，保证药品的准确性和生产效率。

食品包装用于对糖果、薯片、面包等食品进行计数和包装。

制造业用于对机械零件、电子元件、五金制品等进行计数和分装。

优点多功能电子计数器具有以下优点：高效可实现高效计数和自动包装，提高了生产效率和产品质量。

精度高采用高精度压电陶瓷传感器，计数准确性高，减少误差。

易操作配备显示屏和简洁的操作界面，易于操作和维护。

自动保存数据支持自动保存计数数据，便于后期管理和分析。

结论多功能电子计数器是一种高效、精度高、易操作的计数装置，广泛应用于各种计数场合。

通过优化计数流程，可提高生产效率和产品质量，从而为企业带来更大的利润空间。

什么是电子电路中的计数器电子电路中的计数器是一种重要的数字电路元件，用于记录输入脉冲信号的个数，并将结果以数字形式输出。

计数器常见于各种电子设备中，如时钟、计时器、计步器等。

本文将介绍电子电路中的计数器的基本原理、分类以及应用。

一、计数器的原理计数器的原理基于时钟信号和触发器的工作特性。

计数器的核心是一组触发器，通过连接触发器的输入和输出，以及时钟信号的输入，实现输入脉冲计数的功能。

当计数器接收到一个时钟信号时，触发器状态会根据输入信号的变化而改变，从而实现计数功能。

计数器有两个基本状态：复位状态和计数状态。

在复位状态下，计数器的值被清零；在计数状态下，计数器会根据输入信号的个数自动增加。

二、计数器的分类计数器可以按照不同的标准进行分类。

常见的分类方式有以下几种：1.同步计数器与异步计数器同步计数器是指各个触发器的时钟输入信号完全相同，所有触发器在同一个时钟脉冲上沿同时工作。

异步计数器则是各个触发器的时钟输入信号相互独立，触发器在不同的时钟脉冲上沿工作。

同步计数器的优点是工作稳定，同步性好，适用于频率较高的计数器应用；异步计数器则适用于频率较低的计数器应用。

2.二进制计数器与十进制计数器二进制计数器是指计数器的输出以二进制形式表示，十进制计数器则是指计数器的输出以十进制形式表示。

二进制计数器的输出位数通常是2的幂次，而十进制计数器的输出位数通常是10的幂次。

3.向上计数器与向下计数器向上计数器在计数过程中，计数值依次递增；向下计数器则是计数值依次递减。

向上计数器和向下计数器可以通过加法和减法电路实现。

三、计数器的应用计数器在各种电子设备中有广泛的应用。

以下列举了一些常见的计数器应用：1.时钟和计时器计数器常见于时钟和计时器电路中。

通过使用计数器，可以实现各种时间间隔的测量和记录。

例如，计数器可以用于显示秒、分钟、小时等时间单位，或者用于精确计时和定时功能。

2.频率测量计数器可以用于测量输入信号的频率。

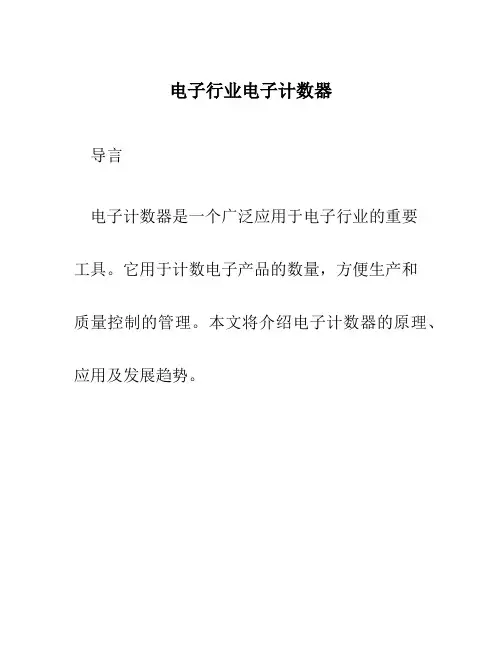

电子行业电子计数器导言电子计数器是一个广泛应用于电子行业的重要工具。

它用于计数电子产品的数量，方便生产和质量控制的管理。

本文将介绍电子计数器的原理、应用及发展趋势。

1. 原理电子计数器是一种数字电路，通过计算器芯片实现计数功能。

它通常由时钟信号、计数寄存器、控制逻辑电路和显示设备等组成。

在计数过程中，时钟信号控制计数器定时增加，计数寄存器存储当前计数值，控制逻辑电路用于对计数器进行控制。

显示设备可以是数码管显示或液晶显示屏。

2. 应用电子计数器在电子行业有多种应用：2.1 生产计数电子计数器可以用于生产线上的产品计数。

通过在生产过程中检测到的脉冲信号，电子计数器可以精确计数产品数量。

这有助于生产线的计划和调度，并为生产管理提供实时数据。

2.2 质量控制电子计数器也用于质量控制。

在生产过程中，通过计算已生产的产品数量和设定的标准值进行比较，可以确定产品的良品率和不良品率。

这有助于及时发现生产问题，改进生产工艺，提高产品质量。

2.3 仓库管理电子计数器还可以用于仓库管理。

通过计数电子产品入库和出库的数量，可以实时掌握库存情况，为库存管理提供准确的数据。

这有助于避免库存过多或过少，提高库存周转率和供应链效率。

2.4 实验室研究电子计数器在实验室研究中也有用武之地。

例如，在实验中计数粒子的数量、计时反应的时间等都可以借助电子计数器进行测量。

这有助于科研人员进行数据分析和实验结果验证。

3. 发展趋势随着科技的不断发展，电子计数器也在不断演进和改进。

以下是一些电子计数器的发展趋势：3.1 多功能化现代电子计数器越来越多地呈现多功能化的特点。

除了计数功能，它们还可以具备计时、测量、存储、显示和通信等功能，满足不同应用场景的需求。

3.2 自动化随着自动化技术的发展，电子计数器也正朝向自动化方向发展。

例如，利用传感器和自动控制器，可以实现电子计数器的自动启动、停止和重置等功能。

这有助于提高生产效率、减少人工干预。

电子计数器基本原理和功能介绍电子计数器(electronic counter)利用数字电路技术数出给定时间内所通过的脉冲数并显示计数结果的数字化仪器。

电子计数器是其他数字化仪器的基础。

在它的输入通道接入各种模-数变换器，再利用相应的换能器便可制成各种数字化仪器。

电子计数器的优点是测量精度高、量程宽、功能多、操作简单、测量速度快、直接显示数字，而且易于实现测量过程自动化，在工业生产和科学实验中得到广泛应用。

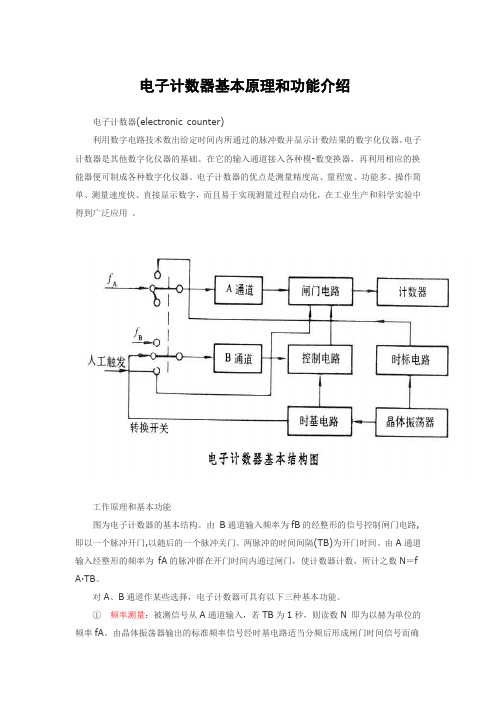

工作原理和基本功能图为电子计数器的基本结构。

由B通道输入频率为fB的经整形的信号控制闸门电路,即以一个脉冲开门,以随后的一个脉冲关门。

两脉冲的时间间隔(TB)为开门时间。

由A通道输入经整形的频率为fA的脉冲群在开门时间内通过闸门，使计数器计数，所计之数N＝f A·TB。

对A、B通道作某些选择，电子计数器可具有以下三种基本功能。

①频率测量：被测信号从A通道输入，若TB为1秒，则读数N 即为以赫为单位的频率fA。

由晶体振荡器输出的标准频率信号经时基电路适当分频后形成闸门时间信号而确定TB之值。

②周期或时间间隔测量：被测信号由B信道输入，控制闸门电路，而A通路的输入信号是由时基电路提供的时钟脉冲信号。

计数器计入之数为闸门开放时间，亦即被测信号的周期或时间间隔。

③累加计数：由人工触发开放闸门,计数器对A通道信号进行累加计数。

在这些功能的基础上再增加某些辅助电路或装置，计数器还可完成多周期平均、时间间隔平均、频率比值和频率扩展等功能。

电子计数器性能指标主要包括：频率、周期、时间间隔测量范围、输入特性（灵敏度、输入阻抗和波形）、精度、分辨度和误差（计数误差、时基误差和触发误差）等。

电子计数器按功能可分三类。

1、通用计数器是利用数字电路技术数出给定时间内所通过的脉冲数并显示计数结果的数字化仪器。

通用计数器是其他数字化仪器的基础。

在它的输入通道接入各种模-数变换器，再利用相应的换能器便可制成各种数字化仪器。

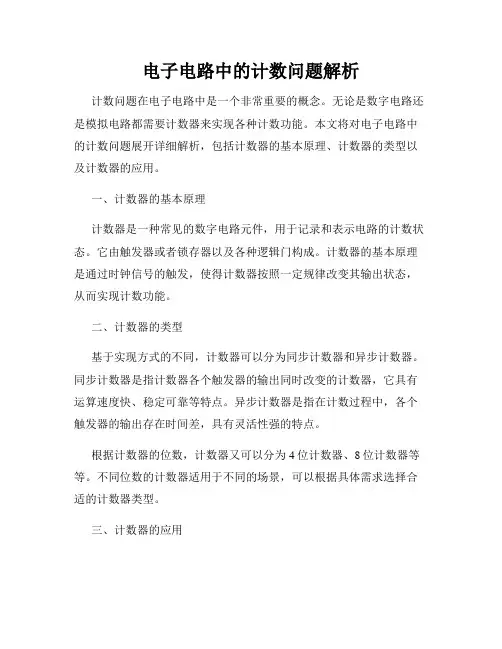

电子电路中的计数问题解析计数问题在电子电路中是一个非常重要的概念。

无论是数字电路还是模拟电路都需要计数器来实现各种计数功能。

本文将对电子电路中的计数问题展开详细解析，包括计数器的基本原理、计数器的类型以及计数器的应用。

一、计数器的基本原理计数器是一种常见的数字电路元件，用于记录和表示电路的计数状态。

它由触发器或者锁存器以及各种逻辑门构成。

计数器的基本原理是通过时钟信号的触发，使得计数器按照一定规律改变其输出状态，从而实现计数功能。

二、计数器的类型基于实现方式的不同，计数器可以分为同步计数器和异步计数器。

同步计数器是指计数器各个触发器的输出同时改变的计数器，它具有运算速度快、稳定可靠等特点。

异步计数器是指在计数过程中，各个触发器的输出存在时间差，具有灵活性强的特点。

根据计数器的位数，计数器又可以分为4位计数器、8位计数器等等。

不同位数的计数器适用于不同的场景，可以根据具体需求选择合适的计数器类型。

三、计数器的应用1. 时钟频率分频：计数器可以通过设置初始值和重载值实现时钟频率的分频。

通过改变计数器的位数，可以实现不同的分频比。

2. 自动计数：计数器可以用于自动记录、统计和计算数据，提高工作效率。

例如，物流行业中的包裹计数器能够自动记录出入库的货物数量。

3. 数字显示：计数器可以用于驱动数码管显示数字。

通过改变计数器的输出状态，可以实现数字的自动循环显示。

4. 时序控制：计数器可以用于控制电子系统的时序。

通过改变计数器的输出状态，可以按照预设的时序顺序触发各种操作。

5. 频率测量：计数器可以用于测量信号的频率。

通过记录计数器在一定时间内的计数值，可以根据公式计算出信号的频率。

四、总结电子电路中的计数问题是一项重要的研究内容，计数器是实现计数功能的基本元件。

本文对计数器的基本原理、类型以及应用进行了详细解析。

希望通过本文的介绍，读者能够更好地理解电子电路中的计数问题，并且能够灵活应用计数器解决实际问题。

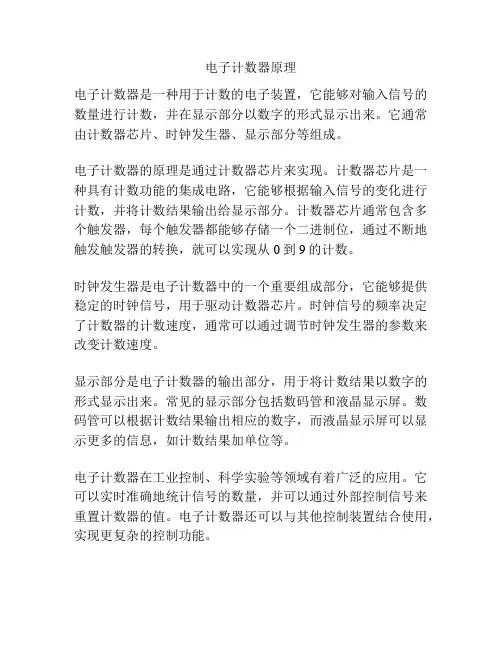

电子计数器原理
电子计数器是一种用于计数的电子装置，它能够对输入信号的数量进行计数，并在显示部分以数字的形式显示出来。

它通常由计数器芯片、时钟发生器、显示部分等组成。

电子计数器的原理是通过计数器芯片来实现。

计数器芯片是一种具有计数功能的集成电路，它能够根据输入信号的变化进行计数，并将计数结果输出给显示部分。

计数器芯片通常包含多个触发器，每个触发器都能够存储一个二进制位，通过不断地触发触发器的转换，就可以实现从0到9的计数。

时钟发生器是电子计数器中的一个重要组成部分，它能够提供稳定的时钟信号，用于驱动计数器芯片。

时钟信号的频率决定了计数器的计数速度，通常可以通过调节时钟发生器的参数来改变计数速度。

显示部分是电子计数器的输出部分，用于将计数结果以数字的形式显示出来。

常见的显示部分包括数码管和液晶显示屏。

数码管可以根据计数结果输出相应的数字，而液晶显示屏可以显示更多的信息，如计数结果加单位等。

电子计数器在工业控制、科学实验等领域有着广泛的应用。

它可以实时准确地统计信号的数量，并可以通过外部控制信号来重置计数器的值。

电子计数器还可以与其他控制装置结合使用，实现更复杂的控制功能。

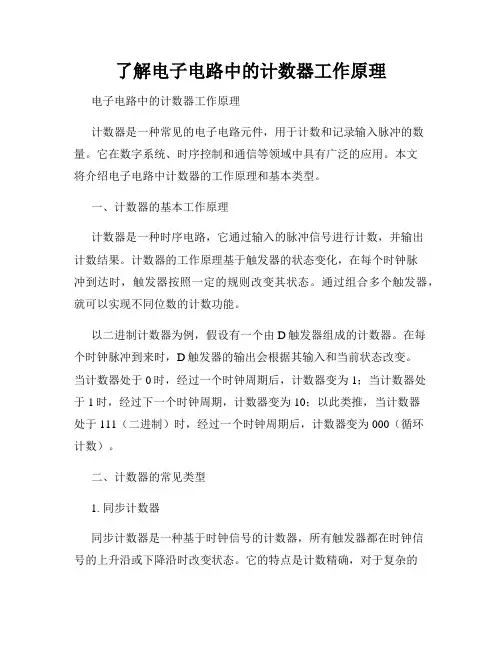

了解电子电路中的计数器工作原理电子电路中的计数器工作原理计数器是一种常见的电子电路元件，用于计数和记录输入脉冲的数量。

它在数字系统、时序控制和通信等领域中具有广泛的应用。

本文将介绍电子电路中计数器的工作原理和基本类型。

一、计数器的基本工作原理计数器是一种时序电路，它通过输入的脉冲信号进行计数，并输出计数结果。

计数器的工作原理基于触发器的状态变化，在每个时钟脉冲到达时，触发器按照一定的规则改变其状态。

通过组合多个触发器，就可以实现不同位数的计数功能。

以二进制计数器为例，假设有一个由D触发器组成的计数器。

在每个时钟脉冲到来时，D触发器的输出会根据其输入和当前状态改变。

当计数器处于0时，经过一个时钟周期后，计数器变为1；当计数器处于1时，经过下一个时钟周期，计数器变为10；以此类推，当计数器处于111（二进制）时，经过一个时钟周期后，计数器变为000（循环计数）。

二、计数器的常见类型1. 同步计数器同步计数器是一种基于时钟信号的计数器，所有触发器都在时钟信号的上升沿或下降沿时改变状态。

它的特点是计数精确，对于复杂的计数任务非常适用。

然而，由于所有触发器在同一个时钟脉冲到达时改变状态，所以同步计数器的时钟频率受限，不能太高。

2. 异步计数器异步计数器是一种不依赖于时钟信号的计数器，每个触发器的状态改变只与其前一级触发器的状态有关。

因此，异步计数器的计数速度更快，适用于高速计数。

然而，由于计数过程中存在延迟传播，异步计数器需要特殊的设计才能确保稳定的计数结果。

3. 可逆计数器可逆计数器是一种可以实现正向和反向计数的计数器。

它通过添加额外的控制逻辑，使得计数器可以根据控制信号切换计数方向。

可逆计数器常用于双向计数和循环计数场景。

4. 同步/异步计数器同步/异步计数器是一种结合了同步计数器和异步计数器的计数器。

它具有时钟频率高和计数稳定的优点，同时也可以充分利用异步计数器的快速计数特性。

同步/异步计数器在实际应用中非常常见。

多功能电子计数器的相关介绍多功能电子计数器是一种用于计数的电子设备，它能够帮助我们实现快速、准确地计数工作，应用广泛，如工业生产、商业营销、科学研究等领域。

以下是该计数器的详细介绍。

电子计数器的工作原理多功能电子计数器采用数字电路实现，工作原理是将电源电压转换为一个方波信号，然后对该信号进行计数。

具体流程如下：1.电源电压进入计数器。

2.通过一个振荡器将电源电压转换为一个方波信号。

3.方波信号通过一个计数器进行计数，并将结果存储在计数器的寄存器中。

4.通过控制芯片进行数字信号处理，实现计数器的多项功能。

该计数器的计数精度较高，能够满足高精度计数的需求。

同时，它还具备许多实用的功能，例如重置、累加、调整计数脉冲等功能。

多功能电子计数器的特点高精度多功能电子计数器能够实现极高的计数精度，一般可以达到1/10,000甚至更高的级别，对于需要高精度计数的场合非常适用。

多功能多功能电子计数器具有多项实用的功能，例如累加、重置、调整计数脉冲等，方便用户完成不同的计数任务。

同时，它还具有多项显示功能，例如数码管显示、LED显示等，方便用户观察计数结果。

可编程多功能电子计数器支持程序存储功能，用户可以将需要的计数程序预先存储到计数器中，快速调用完成计数操作。

稳定性好多功能电子计数器在设计时采用了可靠的电路设计和高质量的元器件，保证了其稳定性和可靠性，在长期使用过程中能够保持良好的计数精度。

多功能电子计数器的应用多功能电子计数器广泛应用于科学研究、工业生产、商业营销等领域，如：工业生产在工业生产中，多功能电子计数器常用于零部件数目统计、工件加工计数、计时等任务，提高了工作效率和计数精度，减少了人工计数的误差。

商业营销在商业营销中，多功能电子计数器常用于商品库存管理、销售统计等任务，帮助商家实现快速、准确的数据统计和管理。

科学研究在科学研究中，多功能电子计数器可用于实验计数、数据统计等任务，帮助科学家进行实验控制和数据分析。

什么是电子计数器它在计算机中的应用有哪些电子计数器是一种用于计算和记录电信号变化次数的设备。

它通常由触发器、计数器和时钟组成，可以用于频率测量、计时和脉冲计数等应用。

在计算机中，电子计数器发挥着重要的作用，下面将介绍它在计算机中的应用。

一、电子计数器的基本原理及结构电子计数器依赖于触发器、计数器和时钟信号来实现计数功能。

触发器是用来存储和传输电信号的元件，用于将输入信号转换为有效的计数脉冲。

计数器用于保存和累加计数值，它的位数决定了计数的范围。

时钟信号为电子计数器提供稳定的计数节拍，确保计数的准确性。

二、电子计数器在计算机中的应用1. 频率测量：电子计数器可以用来测量信号的频率，通过对输入信号进行计数，并结合时间测量，可以准确得到信号的频率。

在计算机系统中，频率测量经常用于系统性能评估和时钟频率校准。

2. 计时功能：电子计数器可以用作计时器，根据输入的计数信号的数量来确定经过的时间。

计时功能在计算机中广泛应用于任务调度、性能统计、计时中断等场景。

3. 脉冲计数：电子计数器通过对脉冲信号的计数，可以实现脉冲个数的统计。

在计算机网络通信中，可以利用电子计数器记录网络传输的脉冲信号个数，以评估网络的传输速率和稳定性。

4. 脉冲生成：电子计数器可以产生特定频率的脉冲信号，用于时序控制和时钟发生器的设计。

在计算机内部，脉冲生成器常用于时钟信号的产生，为各个子系统提供统一的计时基准。

5. 编码器和解码器：电子计数器常用于编码器和解码器的设计。

编码器将输入的数据信号转换为相应的计数值，而解码器则将计数值转换回原始的数据信号。

这些功能在计算机中用于数据的转换和处理。

6. 信号边沿检测：电子计数器可以监测输入信号的上升沿、下降沿或边沿间隔时间，用于触发和同步控制。

在计算机中，边沿检测常用于时序同步和信号触发等场景。

7. 频率合成器：电子计数器结合计时逻辑和锁相环等技术，可以合成特定频率的时钟信号。

频率合成器在计算机系统中非常重要，用于产生各种时钟信号，为系统节拍和时序控制提供支持。

电子计数器的原理与应用探析电子计数器是一种广泛应用于各个领域的计数器，具有高精度、高可靠性和易于集成等特点。

本文将深入探讨电子计数器的原理和应用，并对其在不同领域中的具体应用进行梳理和分析。

一、电子计数器的原理电子计数器是一种以数字形式计数的计数器，其基本原理是利用电子元器件（如触发器、时钟、逻辑门等）进行信号计数。

其工作过程可大致分为两个阶段：计时和显示。

1. 计时阶段计时阶段是电子计数器的核心过程，其中主要有两个关键元件：时钟和触发器。

时钟作为计数器的脉冲源，以稳定的频率产生脉冲信号，触发器根据接收到的脉冲进行计数。

在计时阶段，当时钟产生一个脉冲信号时，触发器的状态会发生变化，根据触发器的设计方法和类型不同，触发器可能会呈现不同的状态变化方式（如D触发器、JK触发器等），从而实现对计数器的计数功能。

2. 显示阶段显示阶段是将计数器的结果以某种形式进行显示，常见的显示形式有数字显示和图形显示。

数字显示通常采用数码管，图形显示则利用LED等发光二极管等元件。

数字显示方式中，数码管根据触发器的计数结果，依次点亮对应的数码管段，从而显示计数结果。

图形显示方式则通过LED等发光二极管的亮灭来表示计数结果。

总体来说，电子计数器的原理是通过时钟产生脉冲信号，触发器根据脉冲信号进行计数，最后将计数结果以数字或图形形式进行显示。

二、电子计数器的应用电子计数器广泛应用于各个领域，下面将对其中几个常见的应用进行探究和分析。

1. 工业自动化在工业自动化领域，电子计数器常用于对物品进行计数。

比如在生产输送带上，可以通过电子计数器对通过的产品数量进行计数，从而实现生产线上的自动计数和控制。

此外，电子计数器还可以用于工业设备的启停控制，通过对设备运行时间的计数，可以实现设备自动开关和故障检测等功能。

2. 仪器仪表在科学实验和仪器仪表中，电子计数器被广泛用于测量和计数。

比如在实验室中，可以使用电子计数器对实验中的事件进行计数，如粒子碰撞次数、光子闪烁次数等。

电路中的计数器设计与分析电路中的计数器是一种常见的数字逻辑电路，它能够根据设定的规则实现计数功能。

计数器的设计和分析在数字电路领域具有重要的应用价值。

本文将介绍计数器的基本原理、设计方法以及常见的计数器应用。

一、计数器的基本原理计数器是由触发器（Flip-Flop）构成的。

触发器是一种具有两个稳定状态的电子元件，根据输入和时钟信号的变化可以从一个状态转换到另一个状态。

基于这个特性，多个触发器可以组合成不同类型的计数器。

常见的计数器类型有以下几种：1. 二进制计数器：通过触发器的输入和时钟信号来实现二进制数的递增。

2. 同步计数器：所有触发器的时钟输入都连接在一起，同步更新计数。

3. 异步计数器：各触发器的时钟输入分别连接，每个触发器独立更新计数。

4. 可逆计数器：可以在递增和递减之间切换的计数器。

5. 分频器：通过设定某些条件使计数器只输出分频后的频率信号。

二、计数器的设计方法在设计计数器时，需确定计数器的位数、计数规则和逻辑门电路的选择。

首先确定位数。

根据计数需要表示的最大数值确定计数器的位数，例如，一个4位计数器可以表示0~15的十进制数。

其次确定计数规则。

计数器可以按照二进制、十进制、或任意进制进行计数。

计数规则包括递增和递减，还可以设置计数器在某些特定值时进行重置或跳跃。

根据需要确定计数规则，例如递增2，递减3等。

最后选择逻辑门电路。

根据计数规则来选择适当的逻辑门电路，例如与门、或门、非门等，用于触发器的输入控制和时钟信号的控制。

三、计数器的应用计数器广泛应用于各类电子设备和系统中，下面将介绍其中几个常见应用。

1. 时钟电路计数器可以用于设计时钟电路，实现时钟信号的频率分频。

通过将计数器的输出与逻辑门电路相连，可以输出不同频率的时钟信号，满足不同的设备需求。

2. 行车距离测量在汽车仪表盘上的里程表中，通常使用计数器来测量行车的距离。

计数器根据每个轮胎的旋转次数来计算行驶的距离，并根据一定规则进行数值的递增和重置。
