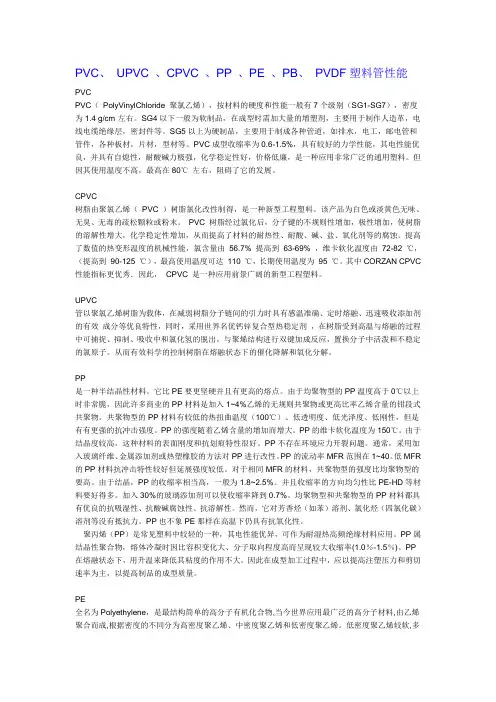

PVC、UPVC 、CPVC 、PP 、PE 、PB、PVDF塑料管性能PVCPVC（PolyVinylChloride 聚氯乙烯），按材料的硬度和性能一般有7个级别（SG1-SG7），密度为1.4 g/cm³左右。
SG4以下一般为软制品，在成型时需加大量的增塑剂，主要用于制作人造革，电线电缆绝缘层，密封件等。
SG5以上为硬制品，主要用于制成各种管道，如排水，电工，邮电管和管件，各种板材，片材，型材等。
PVC成型收缩率为0.6-1.5%，具有较好的力学性能，其电性能优良，并具有自熄性，耐酸碱力极强，化学稳定性好，价格低廉，是一种应用非常广泛的通用塑料。
但因其使用温度不高，最高在80℃左右，阻碍了它的发展。
CPVC树脂由聚氯乙烯（PVC ）树脂氯化改性制得，是一种新型工程塑料。
该产品为白色或淡黄色无味、无臭、无毒的疏松颗粒或粉末。
PVC 树脂经过氯化后，分子键的不规则性增加，极性增加，使树脂的溶解性增大，化学稳定性增加，从而提高了材料的耐热性、耐酸、碱、盐、氧化剂等的腐蚀。
提高了数值的热变形温度的机械性能，氯含量由56.7% 提高到63-69% ，维卡软化温度由72-82 ℃，（提高到90-125 ℃），最高使用温度可达110 ℃，长期使用温度为95 ℃。
其中CORZAN CPVC 性能指标更优秀．因此，CPVC 是一种应用前景广阔的新型工程塑料。

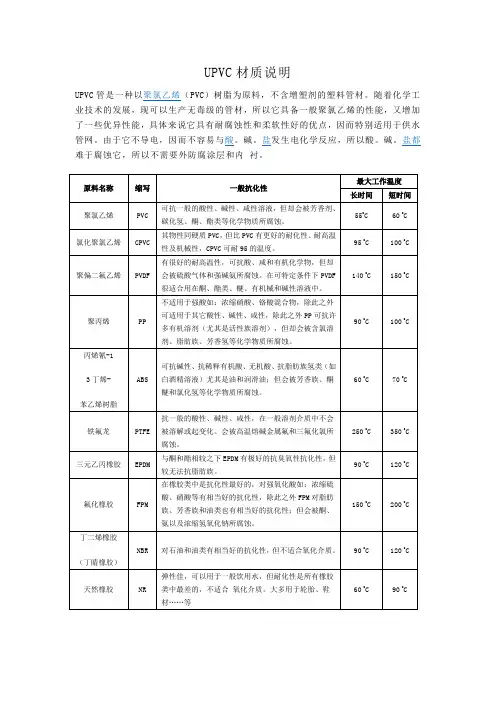

UPVC管以聚氯乙烯树脂为载体，在减弱树脂分子链间的引力时具有感温准确、定时熔融、迅速吸收添加剂的有效成分等优良特性，同时，采用世界名优钙锌复合型热稳定剂，在树脂受到高温与熔融的过程中可捕捉、抑制、吸收中和氯化氢的脱出，与聚烯结构进行双键加成反应，置换分子中活泼和不稳定的氯原子。
从而有效科学的控制树脂在熔融状态下的催化降解和氧化分解。
PP是一种半结晶性材料。
它比PE要更坚硬并且有更高的熔点。
由于均聚物型的PP温度高于0℃以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。

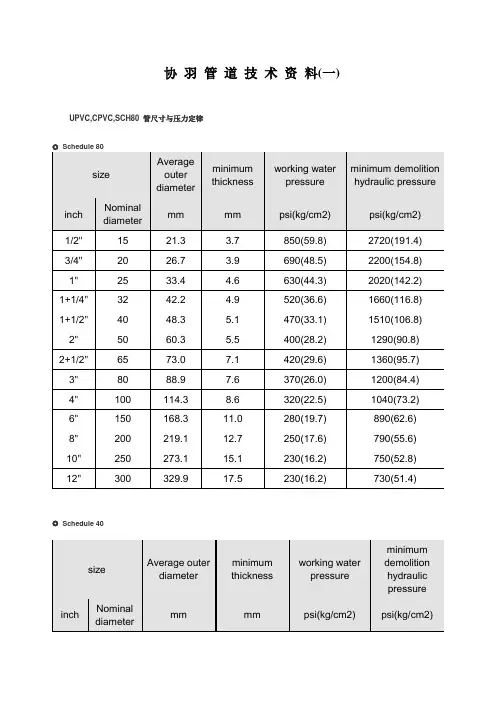

协羽管道技术资料(一) UPVC,CPVC,SCH80 管尺寸与压力定律◎Schedule 80size Averageouterdiameterminimumthicknessworking waterpressureminimum demolitionhydraulic pressureinch Nominaldiametermm mm psi(kg/cm2) psi(kg/cm2)1/2" 15 21.3 3.7 850(59.8) 2720(191.4) 3/4" 20 26.7 3.9 690(48.5) 2200(154.8) 1" 25 33.4 4.6 630(44.3) 2020(142.2) 1+1/4" 32 42.2 4.9 520(36.6) 1660(116.8) 1+1/2" 40 48.3 5.1 470(33.1) 1510(106.8) 2" 50 60.3 5.5 400(28.2) 1290(90.8) 2+1/2" 65 73.0 7.1 420(29.6) 1360(95.7) 3" 80 88.9 7.6 370(26.0) 1200(84.4) 4" 100 114.3 8.6 320(22.5) 1040(73.2) 6" 150 168.3 11.0 280(19.7) 890(62.6) 8" 200 219.1 12.7 250(17.6) 790(55.6) 10" 250 273.1 15.1 230(16.2) 750(52.8) 12" 300 329.9 17.5 230(16.2) 730(51.4)◎Schedule 40size Average outerdiameterminimumthicknessworking waterpressureminimumdemolitionhydraulicpressureinch Nominaldiametermm mm psi(kg/cm2) psi(kg/cm2)1/2" 15 21.3 2.77 600(42.2) 1910(134.4) 3/4" 20 26.7 2.87 480(33.8) 1540(108.4) 1" 25 33.4 3.38 450(31.7) 1440(101.3) 1+1/4"32 42.2 3.56 370(26.0) 1180(83.0) 1+1/2" 40 48.3 3.68 330(23.2) 1060(74.6) 2" 50 60.3 3.91 280(19.7) 890(62.6) 2+1/2" 65 73.0 5.16 300(21.1) 970(68.3) 3" 80 88.9 5.49 260(18.3)840(59.1) 4" 100 114.3 6.02 220(15.5) 710(50.0) 6" 150 168.3 7.11 180(12.7) 560(39.4) 8"200219.18.18160(11.3)500(35.2)：1kg/cm2 =14.223psi 1Mpa=142.86psi 1BAR=14.5PSI=0.9869大气压1psi=6.9kpa.以上压力定律适用于水温23℃,当温度高于23℃时，须视其材料（UPVC 或 CPVC) 乘以上列温度递减常数。

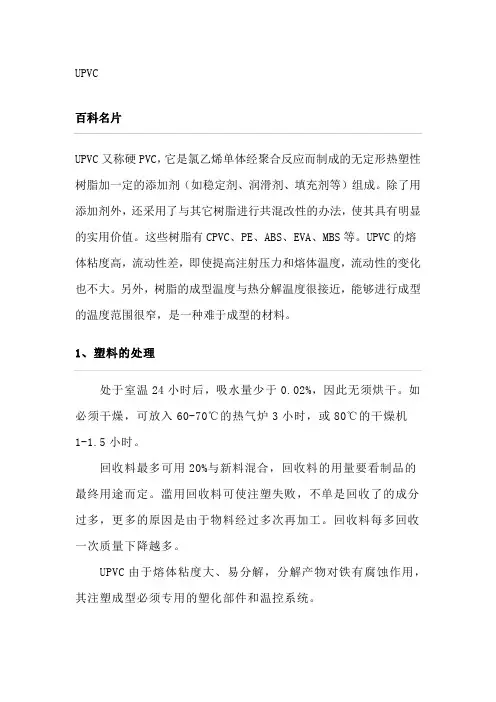

UPVCUPVC又称硬PVC，它是氯乙烯单体经聚合反应而制成的无定形热塑性树脂加一定的添加剂（如稳定剂、润滑剂、填充剂等）组成。
除了用添加剂外，还采用了与其它树脂进行共混改性的办法，使其具有明显的实用价值。
这些树脂有CPVC、PE、ABS、EVA、MBS等。
UPVC的熔体粘度高，流动性差，即使提高注射压力和熔体温度，流动性的变化也不大。
另外，树脂的成型温度与热分解温度很接近，能够进行成型的温度范围很窄，是一种难于成型的材料。
处于室温24小时后，吸水量少于0.02%，因此无须烘干。
如必须干燥，可放入60-70℃的热气炉3小时，或80℃的干燥机1-1.5小时。
回收料最多可用20%与新料混合，回收料的用量要看制品的最终用途而定。
滥用回收料可使注塑失败，不单是回收了的成分过多，更多的原因是由于物料经过多次再加工。
回收料每多回收一次质量下降越多。
UPVC由于熔体粘度大、易分解，分解产物对铁有腐蚀作用，其注塑成型必须专用的塑化部件和温控系统。
华美达在产品覆盖的每一种锁模力型号，都有专门的UPVC塑化注射系统，并配合UPVC管件产品抽芯的要求备有专用的安全门装置。
一般情况下只要注射量可以满足重量要求，选用这一系列UPVC专用注塑装置可以成型出高质量的产品。
编辑本段3、模具及浇口设计模具温度可设为40℃。
流道的长度要短，直径则要大，以减小压力损失及保压能传递到模腔。
浇口越短越好，模切面要圆形，射嘴口的直径最小6mm,，成圆锥形，内角成5°。
主流道的模切面也要圆形，与冷料井组合而成，通过切面半径连接主流道和浇口，直径可为7mm。
浇口应用切圆面形的半径连接塑件，越短越好，模切面要顺滑。
冷料井可防止半凝固的物料进入模腔，它的重要性常被忽略。
浇口的位置要正确，使物料在流道上顺利流动，不会停留在尖角、碎片和金属的痕迹里，以免出现压缩或减压的情况，应保持流道顺滑流畅。
模具应用不锈钢铸造，铬的含量至少13%，最好16%，洛氏硬度至少有55，硬钢模具可经镀铬处理，形成保护作用。

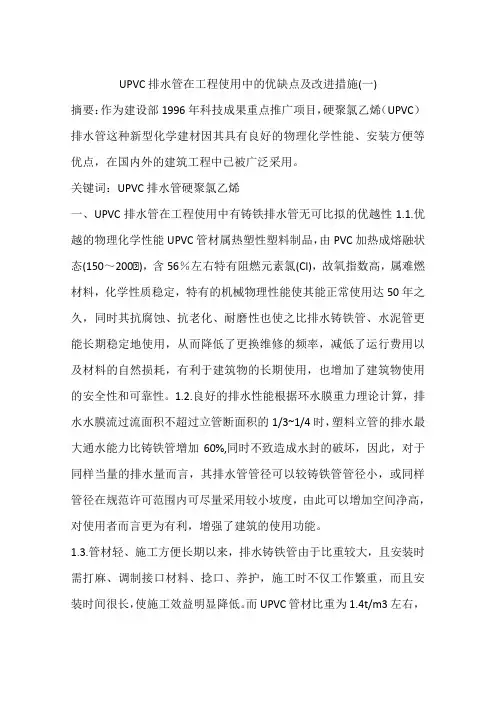

UPVC排水管在工程使用中的优缺点及改进措施(一)摘要：作为建设部1996年科技成果重点推广项目，硬聚氯乙烯（UPVC）排水管这种新型化学建材因其具有良好的物理化学性能、安装方便等优点，在国内外的建筑工程中已被广泛采用。
关键词：UPVC排水管硬聚氯乙烯一、UPVC排水管在工程使用中有铸铁排水管无可比拟的优越性1.1.优越的物理化学性能UPVC管材属热塑性塑料制品，由PVC加热成熔融状态(150～200℃)，含56％左右特有阻燃元素氯(Cl)，故氧指数高，属难燃材料，化学性质稳定，特有的机械物理性能使其能正常使用达50年之久，同时其抗腐蚀、抗老化、耐磨性也使之比排水铸铁管、水泥管更能长期稳定地使用，从而降低了更换维修的频率，减低了运行费用以及材料的自然损耗，有利于建筑物的长期使用，也增加了建筑物使用的安全性和可靠性。
1.2.良好的排水性能根据环水膜重力理论计算，排水水膜流过流面积不超过立管断面积的1/3~1/4时，塑料立管的排水最大通水能力比铸铁管增加60%,同时不致造成水封的破坏，因此，对于同样当量的排水量而言，其排水管管径可以较铸铁管管径小，或同样管径在规范许可范围内可尽量采用较小坡度，由此可以增加空间净高，对使用者而言更为有利，增强了建筑的使用功能。
1.3.管材轻、施工方便长期以来，排水铸铁管由于比重较大，且安装时需打麻、调制接口材料、捻口、养护，施工时不仅工作繁重，而且安装时间很长，使施工效益明显降低。
而UPVC管材比重为1.4t/m3左右，仅为铸铁管管材的l／5，同样长度的塑料管要比铸铁管轻得多，安装时只需人工搬运，而且UPVC排水管采用的是承插式溶粘接口，同时，其标准长度（有6m、4m）比铸铁管长，减少了接口数量，减少了安装工序。
例如：一根标准6m长的DN110的塑料管只需一人即可安装完成，而铸铁管则要2~3人，这样工程安装时间可减少60%以上，安装费用也可降低50％以上，对于施工单位，可节省开支，降低成本，缩短工程周期，也提高了建筑物的经济性。
P V C管规格和型号讲解 Prepared on 24 November 2020PVC管规格和型号PVC穿线管有 16 20 25 30 40 50 75 90 110 PVC排水管有40 50 75 90 110 160 200 250 315 400 500PVC给水管有20 25 32 40 50 63 75 90 110 160 200这些都是比较常用的产品名称：PVC排水管产品特点:1、管材表面硬度和抗拉强度优，管道安全系数高。
2、抗老化性好，正常使用寿命可达50年以上。
3、管道对无机酸、碱、盐类耐腐蚀性能优良，适用于工业污水排放及输送。
4、管道摩阻系数小，水流顺畅，不易堵塞，养护工作量少。
5、材料氧指数高，属B2耐燃材料，具有自熄性。
6、管道线膨胀系数小，为,受温度影响变形量小。
导热系数和弹性模量小，与铸铁排水管相比抗冰冻性能优良。
7、管材、管件连接可采用粘接，施工方法简单，操作方便，安装工效高。
产品规格表:编号规格(mm)厚度(mm)PVC 排水管材规格公称外径极限偏差壁厚e 长4000\6000基本尺寸极限偏差40 +50 +75 +110 +160 +200 +产品名称：PVC排水管件颜色白色立检规格(mm)\价格弯头规格(mm)\价格Ф50\ Ф50\Ф75\ Ф75\Ф110\ Ф110\Ф160\28 Ф160\Ф200\ Ф200\62带口90°弯头规格(mm)\价格顺水三通规格(mm)\价格Ф50 \ Ф50\Ф75\ Φ75×50\ Ф110\ Ф75\Ф160\ Ф110\ Ф200\ Φ110×50\方雨水斗规格(mm)\价格Φ160\ Φ75Φ160 ×110\ Φ110\ Ф200\78 Φ110×75\伸缩节规格(mm)直接规格(mm)\价格Ф50\ Ф50\Ф75\ Ф75\Ф110\ Ф110\Ф160\30 Ф160\Ф200Ф200\28 规格(mm)\价格规格(mm)\价格Ф50Φ50(SQUARE)平四平面通Ф75圆简易地漏Φ50(CIRCLE)Ф110Φ50(SQUARE)Φ110×50Ф75Ф160Ф110Φ160×110Ф160带口45°弯头规格(mm)\价格雨落水斗规格(mm)\价格Ф50Ф50Ф75Ф75Ф110Ф110清扫口规格(mm)\价格H管规格(mm)\价格Φ50Φ75×75Φ75Φ110×75Φ110Φ110×110Φ160透气帽规格(mm)\价格便池器连接件规格(mm)\价格Φ160\ Φ75Φ75\2 Φ110Φ110\3 Φ110×75套白皮金属管卡（下水道PVC管卡）规格市场价供应价单位我要订购元/个元/个U-PVC管件—管卡PVC 管规格介绍(一)给水用管 公称 外径 mm Q/NYG03=ISO4422 GB/ 长度 m 最小壁厚 mm 最小壁厚 mm 2025 432 40 50 63 75 90 110 140 6160 200 250 315 355 400 *450 *500 *630(二)排水用管 (二)排水用管(企业标准)公称 外径 mmQ/NYG01-ISO3633GB/长度 m最小壁厚 mm 40 450 75 90 110 *125 160 6200250 315 *400公称 外径mm Q/NYG1-2002长度 m 最小壁厚 mm A B 50 475 90 110 160 200 250 6315(四)电工套管(Q/NYG30-IEC614) 公称外径 mm最小内径 mm 厚度mm 最小内径 mm 厚度mm 最小内径 mm 厚度mm长度m 最大允许差 最大 允许差 最大允许差16 轻型 中型 重型 20 轻型中型 重型 25 轻型中型 重型 32 轻型 中型 重型 40 轻型中型 重型你说的是PVC 电工套管的分类,分为L 型(轻型)M 型(中型)H 型(重型) 一、 执行标准：JG/T3050-1998二、产品规格:分为轻型-205、中型-305、重型-405三种。
1.发展概况自从上海市建委于1998年发布不允许镀锌钢管再作给水管的决定以来，国内众多省市纷纷作出了类似决定。
1999年国务院转发建设部等8部委“提高住宅质量若干意见”的联合通知，对此项决定也予以肯定。
此后我国给水新型管材迅猛发展，开发引进了各种新型管材。
在欧美日等先进工业国pvc、pe给水管得到充分发展，某些文献甚至断言，50mm及以下的给水管，pvc、pe管的使用量要占总量的80%～90%以上。
在我国禁止用镀锌钢管后，pvc、pe两种管材也在国内市场占据了很大的份额。
在我国给水管网中应用的塑料管主要是pvc管。
pe管应用比较晚，也比较少。
近十年来，随着pe管道在欧洲供水行业的发展应用，pe管道才开始受到人们的关注。
特别是近来pvc日益受到环保方面的压力，有关pvc管中重金属铅、镉的含量是否超标，这些都让pe管越来越受到人们的关注。
而这次，北京在pe管的应用方面走在了全国的前列。
北京市从2003年下半年起，供水、供气管网陆续采用环保型聚乙烯（pe管）。
广西从2003年起，在新建住宅管道安装中，推广应用已被确认为无毒无污染的给水用聚乙烯（pe管）。
2.pvc、pe管材的现状和发展从上个世纪80年代初，国家大力推广应用upvc管，并制定了一系列的政策、制度、标准，也积累了不少经验。
发展到今天，已经具备了完善的产品标准、检测方法标准及检测手段、施工工程技术规范等，从而统一了产品的规格尺寸和质量指标，实现了产品的互换性。
这说明了pvc给水管道的发展已经进入了成熟期，产品质量和施工质量均有了保障，从而保证了pvc给水管道的使用效果。
而给水用pe管材的国际标准（ISO4427）直到1996年才正式发布。
我国于1999年参照ISO4427编写了国家标准GB/T13663，并在2000年发布实施，但至今pe 管件的标准、工程技术规范等仍在继续完善之中。
这说明国内pe管材质量还未稳定，管材管件配套未完善，因而无法确保生产、施工中的质量。
P V C管的规格和型号The final revision was on November 23, 2020PVC管规格和型号1,硬质PVC管一般用于土建预埋中使用，特点是其抗腐蚀性强，造价相对铁管低廉。
2,因管径增大会使管在混凝土内抗压力减小，所以在暗设的情况下一般会采用直径15或20的较多。
PVC穿线管有 16 20 25 30 40 50 75 90 110PVC排水管有40 50 75 90 110 160 200 250 315 400 500PVC给水管有20 25 32 40 50 63 75 90 110 160 200这些都是比较常用的产品名称：PVC排水管产品特点:1、管材表面硬度和抗拉强度优，管道安全系数高。
2、抗老化性好，正常使用寿命可达50年以上。
3、管道对无机酸、碱、盐类耐腐蚀性能优良，适用于工业污水排放及输送。
4、管道摩阻系数小，水流顺畅，不易堵塞，养护工作量少。
5、材料氧指数高，属B2耐燃材料，具有自熄性。
6、管道线膨胀系数小，为,受温度影响变形量小。
导热系数和弹性模量小，与铸铁排水管相比抗冰冻性能优良。
7、管材、管件连接可采用粘接，施工方法简单，操作方便，安装工效高。
产品规格表:编号规格(mm)厚度(mm)PVC排水管材规格壁厚e 长4000 \公称外径极限偏差基本尺寸极限偏差600040 +50 +75 +110 +160 +200 +产品名称：PVC排水管件颜色白色名称、图片规格/价格名称、图片规格/价格立检Ф50\弯头Ф50\Ф75\Ф75\Ф110\Ф110\Ф160\28Ф160\Ф200\Ф200\62带口90°弯头Ф50 \顺水三通Ф50\Ф75\Φ75×50\Ф110\Ф75\Ф160\Ф110\Ф200\Φ110×50\方雨水斗Φ75Φ160\Φ110\Φ160 ×110\Φ110×75\Ф200\78伸缩节Ф50\直接Ф50\Ф75\Ф75\Ф110\Ф110\Ф160\30Ф160\Ф200Ф200\28平四平面通Ф50内圆简易地漏Φ50(SQUARE)Ф75Φ50(CIRCLE)Ф110Φ50(SQUARE)Φ110×50Ф75Ф160Ф110Φ160×110Ф160带口45°弯头Ф50雨落水斗Ф50Ф75Ф75Ф110Ф110清扫口Φ50H管Φ75×75Φ75Φ110×75Φ110Φ110×110Φ160透气帽Φ160\便池器连接件Φ75Φ75\2Φ110Φ110\3Φ110×75套白皮金属管卡（下水道PVC管卡）U-PVC管件—管卡PVC管规格介绍公称外径Q/NYG03=ISO4422 GB/长度mmm 最小壁厚 mm最小壁厚 mm2025432 40 50 63 7590110140 6 160 200 250 315355400*450 *500 *630公称 外径 mm Q/NYG01-ISO3633GB/ 长度 m 最小壁厚 mm 40 450 75 90 110 *125 160 6 200 250(二)排水用管 (二)排水用管(企业标准)(四)电工套管(Q/NYG30-IEC614)PVC 电工套管的分类,分为L 型(轻型)M 型(中型)H 型(重型)一、 执行标准：JG/T3050-1998二、产品规格:分为轻型-205、中型-305、重型-405三种。
