人教版九年级物理家庭电路的知识点

第十九章 生活用电第一节 家庭电路教材考点梳理一、家庭电路的组成：1.家庭电路的组成：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关等。

2.家庭电路的连接：（1）各种用电器是并联接入电路的。

（2）插座与灯座是并联的。

（3）控制各用电器工作的开关与电器是串联的。

3.家庭电路的各部分的作用：（1）进户线：火线和零线。

火线和零线间有220V 电压，火线和地线间也有220V 电压，正常情况下，零线和地线间电压为 0V 。

（2）电能表：A.用途：测量用户消耗的电能（电功）的仪表。

B.安装：串联在干路上。

C.铭牌：根据“220V ，10A ”,可以求出电能表后能接用电器的最大功率，如果超过这个数值，电能表的计数会不准确甚至烧坏。

P=UI=220V ×10A=2200W（3）闸刀（空气开关）：A.作用：控制整个电路的通断，以便检测电路更换设备。

B.安装：家庭电路的干路上。

（4）保险盒（丝）： （5）插座：A.作用：连接家用电器，给可移动家用电器供电。

B.种类： 二孔插座、三孔插座。

2132C.安装：并联在家庭电路中，具体接线情况：“左零右火上接地”。

D.把三脚插头插在三孔插座里，在把用电器的用电部分连入电路的同时，也E.中间插头做得比较长:该插头是接地线的，做得比较长，是为了无论是插入还是拔出，它都是最先接入地线或最后离开地线，保证安全。

（6）用电器（电灯）、开关：A.白炽灯是利用电流的热效应工作的。

B.灯泡的种类：螺丝口卡口。

螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线。

灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电。

C.开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作。

开关不能控制，但不会烧干路上的保险丝。

二、测电笔：1.用途：用来辨别火线和零线。

2.构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。

3.使用方法：手接触笔尾金属体，笔尖金属体接触导线，观察氖管是否发光。

九年级物理家庭电路知识点在学习物理的过程中，我们不可避免地要了解和学习家庭电路的基本知识。

家庭电路是我们日常生活中使用的电路系统，对于我们正常的居住和使用电器设备来说至关重要。

下面我们就来了解一下九年级物理家庭电路的一些知识点。

一、电路基本概念家庭电路是指将电源、电器设备和导线等连接起来的系统，以便电能的传输和利用。

一个完整的家庭电路通常由电源电路、配电箱和电器用电设备组成。

二、电源电路1. 电源电路的作用是提供电能供给电器设备使用。

常见的电源电路有直流电源和交流电源两种。

2. 直流电源常见的有干电池、小型充电宝等，其正负极有明显的区分。

3. 交流电源常见的是家庭用的交流电，通过插座供电。

交流电的正负极并无明显区分，需要使用插头和插座连接。

三、导线1. 家庭电路中常使用的导线有铜线和铝线两种材质。

铜线导电性好，耐腐蚀性强，通常用于家庭电路。

2. 导线分为火线（Live wire）、零线（Neutral wire）和地线（Earth wire）三种。

3. 火线通常使用棕色线表示，是带电的导线，负责将电能供给电器设备。

4. 零线通常使用蓝色线表示，是零电位的导线，负责将回路电流返还给电源。

5. 地线通常使用黄绿色线表示，是接地保护线，起到保护人身安全的作用。

四、开关1. 开关是家庭电路中用于打开和关闭电路的元件，常用的有单控开关和双控开关。

2. 单控开关可以控制一个电器的开关状态，常见于独立的电灯开关。

3. 双控开关常见于同时控制一个电器的两个开关，比如楼梯两端的灯光开关。

五、电路连接1. 家庭电路中的电器设备通过导线连接到电源电路。

2. 并联连接是将电器设备的正负极分别与电源的正负极相连，电器设备之间是并行的关系，如多个灯泡并联连接。

3. 串联连接是将电器设备的正负极依次相连，电器设备之间是串行的关系，如多个电池串联连接。

六、安全常识1. 家庭电路使用过程中，应注意避免触碰裸露的电线和插座。

2. 如果发现电器设备出现问题，应及时切断电源并修理。

初三物理家庭电路知识点归纳总结在初三物理学习中，家庭电路是一个重要的知识点，它关系到我们日常生活中使用电能的安全和有效。

下面是对初三物理家庭电路知识点的归纳总结。

1. 电流和电压在家庭电路中，电流和电压是两个基本的概念。

电流是指单位时间内电荷通过导体的数量，单位为安培(A)。

电压是指单位电荷所具有的能量，单位为伏特(V)。

电流和电压的关系由欧姆定律决定，即电压等于电流乘以电阻，用数学公式表示为V=IR。

2. 串联和并联电路家庭电路中的电器设备通常是以串联和并联的方式连接在一起。

串联电路是指电流依次流经各个电器设备，而并联电路是指电流分流经不同的电器设备。

在串联电路中，总电压等于各个电器设备电压的总和，而在并联电路中，总电流等于各个电器设备电流的总和。

3. 电流计和电压计的使用为了测量电流和电压的大小，我们需要使用电流计和电压计。

电流计是用来测量电路中的电流的仪器，通常连接在电路中的串联部分。

电压计是用来测量电路中的电压的仪器，通常连接在电路中的并联部分。

在使用电流计和电压计时，需要注意选择适当的量程，并按照正确的接线方式连接仪器。

4. 家庭电路中的保险丝和漏电保护器为了保证家庭电路的安全，我们通常会安装保险丝和漏电保护器。

保险丝是一种安全装置，当电路中电流超过额定值时，保险丝会熔断，切断电路，防止电路过载。

漏电保护器是一种用来检测电路中是否有漏电的装置，当电路中有漏电时，漏电保护器会立即切断电路，避免触电事故的发生。

5. 电阻的作用和种类电阻是控制电路中电流大小的元件，它对电流有阻碍作用。

根据电阻的大小和形状，可以分为固定电阻和变阻器。

固定电阻的阻值固定不变，而变阻器可以通过调节滑动触点的位置来改变阻值。

在家庭电路中，电阻的作用是限制电流的大小，保护电器设备不受损坏。

6. 平行板电容器的原理平行板电容器是由两块平行的金属板和之间的绝缘介质组成的。

当电容器接上电压时，正极板上积累正电荷，负极板上积累负电荷，形成一定的电场。

《初三物理家庭用电与电功率知识点详解》一、引言在我们的日常生活中，电无处不在。

从照明的电灯到各种家用电器，电为我们的生活带来了极大的便利。

而对于初三的学生来说，理解家庭用电和电功率的知识点，不仅是物理学习的重要内容，更是对生活中常见现象的科学解释。

本文将详细介绍初三物理中家庭用电和电功率的相关知识，帮助同学们更好地掌握这一重要章节。

二、家庭用电知识点1. 家庭电路的组成家庭电路由进户线、电能表、总开关、保险装置、插座、用电器等组成。

进户线分为火线和零线，火线和零线之间的电压为 220V。

电能表用来测量用户在一定时间内消耗的电能。

总开关控制整个家庭电路的通断。

保险装置在电路中电流过大时自动切断电路，起到保护作用。

插座为可移动的用电器提供电源。

2. 测电笔的使用测电笔是用来辨别火线和零线的工具。

使用时，手指按住笔尾金属体，用笔尖接触被测导线。

如果氖管发光，则被测导线为火线；如果氖管不发光，则被测导线为零线。

3. 安全用电常识（1）不接触低压带电体，不靠近高压带电体。

（2）更换灯泡、搬动电器前应断开电源开关。

（3）不弄湿用电器，不损坏绝缘层。

（4）保险装置、插座、导线等要符合安全用电要求。

三、电功率知识点1. 电功率的概念电功率是表示电流做功快慢的物理量。

它等于电流在单位时间内所做的功。

电功率的单位是瓦特（W），常用的单位还有千瓦（kW）。

2. 电功率的计算公式（1）P = W/t，其中 P 表示电功率，W 表示电功，t 表示时间。

（2）P = UI，其中 P 表示电功率，U 表示电压，I 表示电流。

3. 额定功率和实际功率（1）额定功率是用电器在额定电压下工作时的功率。

（2）实际功率是用电器在实际电压下工作时的功率。

4. 电功与电功率的关系电功 W = Pt，即电功等于电功率与时间的乘积。

四、例题解析例 1：一个标有“220V 100W”的灯泡，接在 110V 的电路中，求灯泡的实际功率。

解：由 P = UI 和 I = U/R 可得P = U²/R，其中 R 为灯泡的电阻。

第十九章生活用电本章知识结构图：一、家庭电路1.家庭电路的组成、火线和零线：（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。

保险丝（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。

使用时手接触笔尾金属体，笔尖接触导线。

如果氖管发光，则是火线，否则就是零线。

2.三线插头和漏电保护器：（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。

连接方法是“左零右火上接地”。

（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。

它安装在总开关上。

二、家庭电路中电流过大的原因1.家庭电路中电流过大的原因（1）用电器的总功率过大。

根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。

（2）短路。

由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。

2.保险丝的作用（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。

不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。

（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。

（3）使用方法是串联在电路中。

（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。

三、安全用电1.人体的安全电压是不高于36V。

2.电压越高越危险。

3.常见的触电事故：（1）家庭电路中，双线触电，单线触电。

（2）高压触电。

（3）急救：立即切断电源，然后进行急救。

4.注意防雷：雷电是大气中一种剧烈的放电现象。

防雷装置：避雷针。

第二十章电与磁本章知识结构图：一、磁现象磁场1.磁现象（1）能吸引铁、钴、镍的性质叫做磁性。

（2）具有磁性的物体叫做磁体。

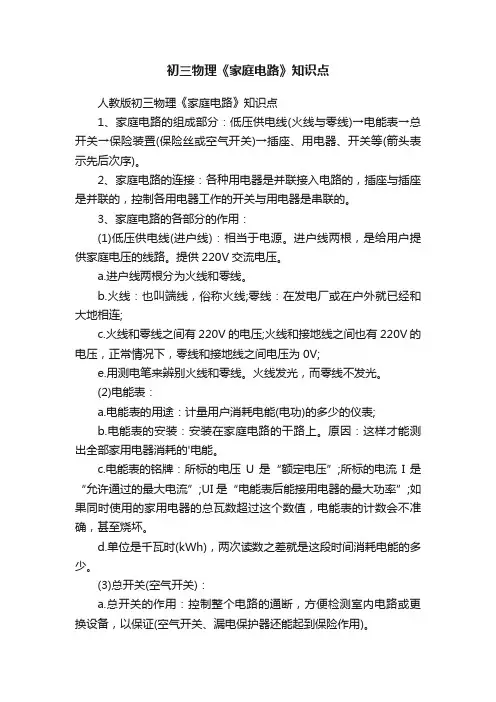

初三物理《家庭电路》知识点人教版初三物理《家庭电路》知识点1、家庭电路的组成部分：低压供电线(火线与零线)→电能表→总开关→保险装置(保险丝或空气开关)→插座、用电器、开关等(箭头表示先后次序)。

2、家庭电路的连接：各种用电器是并联接入电路的，插座与插座是并联的，控制各用电器工作的开关与用电器是串联的。

3、家庭电路的各部分的作用：(1)低压供电线(进户线)：相当于电源。

进户线两根，是给用户提供家庭电压的线路。

提供220V交流电压。

a.进户线两根分为火线和零线。

b.火线：也叫端线，俗称火线;零线：在发电厂或在户外就已经和大地相连;c.火线和零线之间有220V的电压;火线和接地线之间也有220V的电压，正常情况下，零线和接地线之间电压为0V;e.用测电笔来辨别火线和零线。

火线发光，而零线不发光。

(2)电能表：a.电能表的用途：计量用户消耗电能(电功)的多少的仪表;b.电能表的安装：安装在家庭电路的干路上。

原因：这样才能测出全部家用电器消耗的'电能。

c.电能表的铭牌：所标的电压U是“额定电压”;所标的电流I是“允许通过的最大电流”;UI是“电能表后能接用电器的最大功率”;如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确，甚至烧坏。

d.单位是千瓦时(kWh)，两次读数之差就是这段时间消耗电能的多少。

(3)总开关(空气开关)：a.总开关的作用：控制整个电路的通断，方便检测室内电路或更换设备，以保证(空气开关、漏电保护器还能起到保险作用)。

b.总开关的安装：安装在家庭电路的干路上，空气开关的静触点接电源线。

c.新建的楼房里，连接客户的总开关上大多装有漏电保护器，如果站在地上的人触电，电流经过人体流入大地，漏电保护器会迅速切断电流，保护人身安全。

如果用电器外壳带电，电流经接地线流入大地，漏电保护器也会迅速切断电流。

(4)保险装置：保险丝(盒)：电流过大时熔断，切断电路;空气开关：电流过大时跳闸，切断电路。

初三物理家庭电路知识点总结归纳家庭电路是我们日常生活中最为常见的电力应用之一，了解家庭电路的基本知识对于我们正确使用电力设备、确保电路的安全非常重要。

在初三物理学习中，我们需要掌握与家庭电路有关的一些基本知识点。

本文将对初三物理家庭电路的知识点进行总结归纳，以便同学们更好地掌握和理解。

一、电路基本概念1. 电流：电流表示电荷在单位时间内通过导线的数量，用字母I表示，单位是安培(A)。

2. 电压：电压表示电荷在单位电荷上获得的能量，也称为电势差，用字母U表示，单位是伏特(V)。

3. 电阻：电阻表示电流在通过导体时受到的阻碍程度，用字母R表示，单位是欧姆(Ω)。

4. 串联电路：串联电路是指电流只有一条路径流动的电路，各电器依次连接在一起，电流相同，电压按电器的电阻分配。

5. 并联电路：并联电路是指电流有多条路径流动的电路，各电器的两端连接在一起形成一个“大圈”，电压相同，电流按电器的阻值分配。

二、电路中的电器元件1. 电源：电路中提供电流的设备，如电池、发电机等。

2. 开关：用于控制电路通断的装置，将电器与电路连接或断开。

3. 电线：导体材料制成的电流传输通道，通常由铜线制成，分为火线、零线和地线。

4. 电阻器：用于控制电流强度的元件，根据需要可调节电阻大小。

三、电路中的摆放方式1. 并联连接：电器与电路的连接方式，电器的两端分别与电源的两端相连，形成平行路径。

2. 串联连接：电器与电路的连接方式，电器依次连接在一起，形成依次相连的路径。

四、电路中的常见问题1. 短路：指电路中发生线路之间的意外连接，导致电流过大，可能引发火灾等安全事故。

2. 开路：指电路中某个路径被切断，电流无法流动。

3. 过载：指电路中负载电器过多或功率超过额定功率，导致电路无法正常工作，甚至引发火灾。

五、家庭电路的安全用电知识1. 安装电闸：家庭电路应安装电闸保护装置，以防止短路和过载时引发的安全事故。

2. 合理使用插座：不应在一个插座中插入太多电器，以免过载。

九年级物理生活用电知识点总结九年级物理生活用电知识点总结总结是事后对某一阶段的学习、工作或其完成情况加以回顾和分析的一种书面材料，它有助于我们寻找工作和事物发展的规律，从而掌握并运用这些规律，让我们来为自己写一份总结吧。

那么你真的懂得怎么写总结吗？以下是小编收集整理的九年级物理生活用电知识点总结，欢迎阅读与收藏。

1、家庭电路由：进户线→电能表→总开关→保险盒→用电器。

2、两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。

如果测电笔中氖管发光，则所测的是火线，不发光的是零线。

3、所有家用电器和插座都是并联的。

而开关则要与它所控制的用电器串联。

4、保险丝：是用电阻率大，熔点低的铅锑合金制成。

它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用。

5、引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大。

6、安全用电的原则是：①不接触低压带电体；②不靠近高压带电体。

在安装电路时，要把电能表接在干路上，保险丝应接在火线上（一根足够）；控制开关应串联在干路如何注意物理过程1、会看例如，老师在空矿泉水瓶子的侧面不同高度处扎了几个小洞，将水倒入瓶中。

你睁大了眼睛，像看电影一样，就怕漏掉哪个环节。

做好实验，老师问观察到什么现象？集体回答“水喷出来了”。

其实，还有一个答案，“越是下面的小洞水喷得越远”。

两个现象，两个结论，而后一个更是研究重点。

物理是以观察和实验为基础的一门学科，初中物理的实验更多，但实验不是看热闹的。

会想上述例子中两个现象说明什么问题？回顾前面的知识，木块压在海面上，海绵凹陷，即产生形变，说明木块对海绵有压强。

类比一下，水喷出来，说明水对瓶子侧壁有压强，且水越深压强越大。

那么如果倒入其他液体会产生什么现象呢？“心中存疑，小疑则小进，大疑则大进”，惟有动脑思考，才能实现思维升华。

2、会探上述是《研究液体压强规律》的引入课，若要深入研究，还需要分组探究。

九年级物理家庭电路知识点一、电路基础1. 电路的定义：电路是由电源、导线、电器等组成的一个闭合的路径，电子可以在其中流动。

2. 电路的组成：- 电源：提供电压和电流的设备，如电池、发电机等。

- 导线：连接电源和电器，提供电子流动的路径。

- 电器：消耗电能并将其转换为其他形式能量的设备，如电灯、电视等。

- 开关：控制电路通断的装置。

3. 电路的类型：- 串联电路：电路中的元件依次连接，电流只有一条路径。

- 并联电路：电路中的元件并列连接，电流有多条路径。

4. 电路图：用标准符号表示电路连接方式的图形。

二、电流与电压1. 电流（I）：- 定义：单位时间内通过导体横截面的电荷量。

- 单位：安培（A）。

- 形成条件：电压和闭合电路。

2. 电压（V）：- 定义：电势差，表示单位电荷在两点间的能量差。

- 单位：伏特（V）。

- 作用：推动电子流动形成电流。

3. 欧姆定律：- 内容：电流I等于电压V除以电阻R（I=V/R）。

- 应用：计算电路中的电流、电压和电阻。

三、电阻与电功率1. 电阻（R）：- 定义：阻碍电流流动的程度。

- 单位：欧姆（Ω）。

- 影响因素：材料、长度、横截面积和温度。

2. 电功率（P）：- 定义：单位时间内电能的转换量。

- 单位：瓦特（W）。

- 计算公式：P=VI（电功率等于电压乘以电流）。

四、家庭电路的组成与安全1. 家庭电路的组成：- 主电路：连接电源和各个房间的电路。

- 分支电路：从主电路分出，连接各个电器的电路。

- 保护装置：如熔断器、漏电保护器等，用于保护电路和电器安全。

2. 家庭电路的安全：- 遵守电气安装规范。

- 使用合格的电器和保护装置。

- 避免私拉乱接电线。

- 定期检查电路和电器，及时更换老化线路和设备。

五、电路故障与维修1. 常见故障：- 开路：电路断开，电流无法流动。

- 短路：电流不经电器直接连接电源两极，导致电流过大。

- 过载：电路中的电流超过设计值，可能引发火灾。

第16讲家庭电路和安全用电【知识要点】一、家庭用电的组成1、家庭电路的组成：低压供电线、电能表、总开关、空气开关、保险丝、用电器、开关、插座。

家庭电路的组成两种类型的测电笔2、家庭电路的连接：各种用电器间是并联的，插座间是并联的，用电器与开关是串联的。

3、家庭电路各元件的作用及连接：（1）低压供电线①分火线和零线，火线与大地间有220V电压，零线与大地间没有电压，火线与零线间有220V电压．②测电笔：用途：用来辨别火线和零线。

使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。

（2）电能表：测量用户消耗的电能，串联在家庭电路的干路上，电能表上标出了额定电压和允许通过的最大电流及每千瓦时的转数。

（3）总开关(闸刀、空气开关(原理电磁铁)）：控制整个电路的通断,以便检测电路更换设备。

（4）保险丝：①材料：保险丝是由电阻率大、熔点低的铅锑合金制成。

②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。

③电路符号：。

④连接：与所保护的电路串联，且一般只接在火线上。

⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⑥规格：越粗额定电流越大。

注意：①保险丝一定要选择合适的，若选用的保险丝过粗，它的额定电流相对较大，通过的电流大时不会熔断，起不到保护作用；若选用的保险丝过细，它的额定电流相对小，可能用电器正常工作时也会熔断造成经常性断电。

②若用铁丝、铜丝、铝丝等代替保险丝，因它们的熔点相对较高，当电流过大时，不会熔断，起不到保险作用。

③当电路中的保险装置切断电路时，不要急于更换保险丝或者使用空气开关复位，要先检查发生故障的原因，把故障排除后再恢复供电。

（5）插座：（左零右火上地）①作用：连接家用电器，给可移动家用电器供电。

②类型：可移动插座、二孔插座、三孔插座。

③安装：并联在家庭电路中，具体接线情况：1接火线2接零线3接地线4接用电器的金属外壳5接用电部分的线路把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。

九年级物理生活用电知识点初中物理：“生活用电”必背知识点一、家庭电路1. 电路连接及注意事项：输电线进户后首先接到电能表上，它用来显示所消耗的电能. 接下来是全户用电的总开关. 当家庭电路需要修理时，必须断开总开关.总开关的后面是保险装置?用电器.开关?保险丝应接在火线上;螺丝口灯座的螺旋套应接在零线上，家庭电路中各家用电器要并联接入电路中，而控制用电器的开关应与用电器串联.2. 保险丝材料：保险丝是用铅锑合金制作的，电阻比较大，熔点比较低.作用：当电流过大时，它由于温度升高而熔断，切断电路，起到保护电路的作用.注意：禁止用铜丝?铁丝等代替保险丝.二、火线和零线1. 定义：进户的两条输电线中，一条叫做端线，俗称瑏瑢?火线;另一条叫做零线，它在入户之前已经和大地相连.2. 试电笔(1)作用: 判断火线和零线.(2)构造: 笔尖金属体?大电阻(约1000kΩ)?氖管?弹簧?笔尾金属体(或金属笔卡).(3)原理: 氖管中充有稀薄的氖气，两端是两个金属电极. 当电极间的电压达到一定值时，氖气会导电. 当电流从一个电极流到另一个电极时，氖管会发出红光.(4)使用: 使用时，手指按住笔卡(笔尾金属体)，用笔尖接触被测导线，如果被测导线是火线，电流经过笔尖?电阻?氖管?弹簧，再经过人体，流入瑨瑏?大地，氖管就会瑏瑩?发光. 如果笔尖接触的是零线，氖管中不会有电流通过，也就不会发光.(5)注意: 当试电笔的笔尖接触电线时，绝不允许用手或身体的其他部位再去接触笔尖金属体.三、三线插头和漏电保护器1. 三线插头：标有“L”字样的插头接火线，标有“N”字样的插头接零线，标有“E”字样的插头接地线，插头上标着“E”的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连. (三孔插座接法:左零右火上接地)2. 漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电流，对人身起保护作用。

家庭电路复习知识点一．家庭电路组成1.家庭电路组成示意图①进户线，②电能表，③闸刀开关，④保险丝，⑤开关，⑥电灯，⑦插座。

2.进户线：零线和火线。

火线与零线之间有220 V电压，零线与大地之间电压为0。

3.电能表：用来计量电路所消耗的电能。

4.闸刀开关：控制整个家庭电路的通断。

5.保险丝(1)作用：当电路中电流过大时，自动切断电路，保证电路安全。

(2)材料：熔点低、电阻(率)大。

(3)特点：保险丝越粗，熔断电流越大。

6.家庭电路的连接：用电器、插座与灯座之间是并联的，控制各用电器的开关与电器是串联的。

7.三孔插座(1)三孔插座接线要求：左孔接零线，右孔接火线，上孔接地线。

概括为“左零右火上接地”。

(2)优点：将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了。

这样可以避免因用电器金属外壳带电而发生触电事故。

8.家庭电路常见的几种故障(1)保险丝熔断：①短路；②电路中的总功率过大；(2)火线断路：断点与火线间能使试电管的氖管发光，断点与零线间不能使氖管发光；(3)进户线零线断路：断点与火线之间能使氖管发光，从现象看，插座中的两孔都能使试电笔的氖管发光。

实际上是因为零线断了以后，电流从火线通过其他用电器的开关(灯丝)，经过零线孔，试电笔流过人体到达大地；(4)干路保险丝换装为一盏白炽灯(U额＝220 V)，闭合某一支路开关，若灯正常发光可判定家庭电路短路；(5)灯长明：开关起不到控制作用，开关中的两根线接触在一起。

9.判定家庭电路故障的两种方法(1)靠开关的通断和灯的亮暗来确定故障的原因及位置。

如：在干路的保险丝处接一盏校验灯；(2)用试电笔判断电路故障，如使氖管发光的地方与火线连接完好，不能使氖管发光的地方说明此处与火线之间有开路或此处与零线连接完好。

10.注意：（1）现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝。

（2）不能用铜丝或铁丝替代保险丝。
