精心整理规范工务标志标记管理的规定一、各类标志的设置、维护、管理（一）除特殊说明，所有线路标志距线路中心线不小于3.1m ，各种标志埋设要求内沿呈一条线，原则上需设基座（顶面与路肩面平），做到，字1212一侧。

3．车站无接触网支柱的地段内，标注在站台侧面。

4．公里、半公里、百米、曲线技术要素点、无缝线路技术标记及钢轨编号在实际里程位置的钢轨外侧面轨腰上进行标注，标记均采用白色漆，字体采用黑体，字号采用50×35mm 。

标注方式如下：（1）公里标：在公里标对应的钢轨轨腰准确位置处用白色漆划竖杠，在竖杠右侧用白色漆写“K公里数”，如“K315”；（2）半公里标：在半公里标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写“500”；（3）百米标：在百米标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300”；（”。

（121．青岛枢纽、济南枢纽声屏障地段线路标志的设置位置需根据现场确定。

2．接触网支柱为角钢支柱的线路标志连接方式，需根据现场情况确定。

3．线路标志的管理与维修由工务段负责。

（六）胶济客运专线、胶济线线路标志制作说明及图式1．标牌边框一律采用白底黑字，字号见图纸，字体为黑体。

2．标志牌均用1.5mm厚冷轧钢板制作,钢板必须除锈彻底；标志牌上采用高强度反光膜（10年）。

3．联结钢筋箍采用Φ8冷轧钢，两端套丝,丝长40mm，并做好防锈处理，使用寿命和标牌一样在10年以上，渡热锌或先用防锈漆处理，再刷白色油漆。

4加工。

5要素；志》（一）线路、信号等各类标志1．里程标志（1）公里标：公里标全高1100mm，宽550mm，厚100mm，地面上部高为600mm，埋深500mm。

公里标字模采用150×105mm，每字间隔为20mm，公里标字距公里标顶端170mm。

（2）半公里标：半公里标全高900mm，宽200mm，厚100mm，地面上部高为500mm，埋深400mm。

赛马场、高尔夫、溜冰场、跳伞场、摩托车场、射击场，以及通用航空、水上运动 的陆域部分等用地
零售加油、加气、电信、邮政等公用设施营业网点用地
零售加油、加气以及液化石油气换瓶站用地

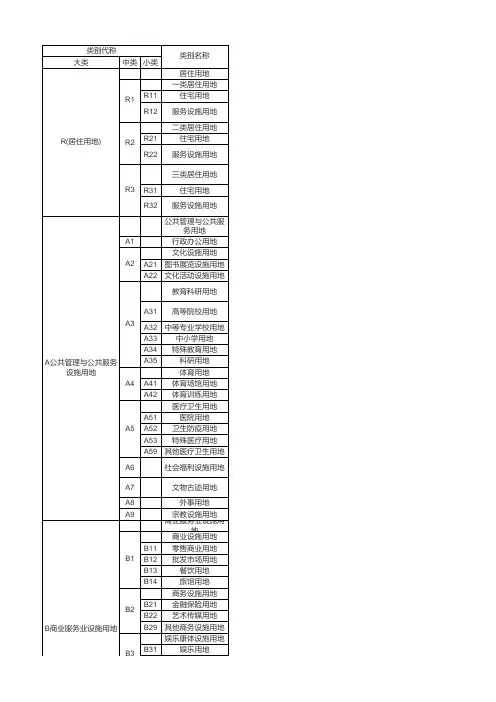

独立地段的电信、邮政、供水、燃气、供电、供热等其他公用设施营业网点用地 业余学校、民营培训机构、私人诊所、殡葬、宠物医院、汽车维修站等其他服务设 施用地 工矿企业的生产车间、库房及其附属设施等用地，包括专用铁路、码头和辅助道路 、停车场等用地，不包括露天矿用地 对居住和公共环境基本无干扰、污染和安全隐患的工业用地 对居住和公共环境有一定干扰、污染和安全隐患的工业用地 对居住和公共环境有严重干扰、污染和安全隐患的工业用地 物资储备、中转、配送等用地，包括附属道路、停车场以及货运公司车队的站场等 用地 对居住和公共环境基本无干扰、污染和安全隐患的物流仓储用地 对居住和公共环境有一定干扰、污染和安全隐患的物流仓储用地 存放易燃、易爆和剧毒等危险品的专用仓库用地 城市道路、交通设施等用地，不包括居住用地、工业用地等内部的道路、停车场等 用地 快速路、主干路、次干路和支路等用地，包括其交叉路口用地 独立地段的城市轨道交通地面以上部分的线路、站点用地 铁路客货运站、公路长途客货运站、港口客运码头、公交枢纽及其附属设施用地 交通服务设施用地，不包括交通指挥中心、交通队用地 城市轨道交通车辆基地及附属设施，公共汽（电）车首末站、停车场（库）、保养 场，出租汽车场站设施等用地，以及轮渡、缆车、索道等的地面部分及其附属设施 用独地 立地段的公共停车场和停车库用地，不包括其他各类用地配建的停车场和停车库 用地 除以上之外的交通设施用地，包括教练场等用地 供应、环境、安全等设施用地 供水、供电、供燃气和供热等设施用地 城市取水设施、自来水厂、再生水厂、加压泵站、高位水池等设施用地 变电站、开闭所、变配电所等设施用地，不包括电厂用地、高压走廊下规定的控制 范围内的用地应按其地面实际用途归类 分输站、门站、储气站、加气母站、液化石油气储配站、灌瓶站和地面输气管廊等 设施用地，不包括制气场用地 集中供热锅炉房、热力站、换热站和地面输热管廊等设施用地 邮政中心局、邮政支局、邮件处理中心、电信局、移动基站、微波站等设施用地 广播电视的发射、传输和监测设施用地，包括无线电收信区、发信区以及广播电视 发射台、转播台、差转台、监测站等设施用地 雨水、污水、固体废物处理和环境保护等的公用设施及其附属设施用地 雨水泵站、污水泵站、污水处理、污泥处理厂等及其附属的构筑物用地，不包括排 水河渠用地 垃圾转运站、公厕、车辆清洗站、环卫车辆停放修理厂等用地 垃圾处理、危险品处理、医疗垃圾处理等设施用地 消防、防洪等保卫城市安全的公用设施及其附属设施用地 消防站、消防通信及指挥训练中心等设施用地 防洪堤、防洪枢纽、排洪沟渠等设施用地 除以上之外的公用设施用地，包括施工、养护、维修设施等用地 公园绿地、防护绿地、广场等公共开放空间用地 向公众开放，以游憩为主要功能，兼具生态、美化、防灾等作用的绿地 具有卫生、隔离和安全防护功能的绿地 已游憩、纪念、集会和避险等功能为主的城市公共活动场地

（3）隧道内公里标、半公里标、百米标：设于隧道边墙上，其底边高出地面约1m，字号大小与普通线路一致。
2．曲线标志
（1）曲线标：埋设在曲线的中心位置，曲线标全高110mm，宽550mm，地面上部高为600mm，埋深500mm。曲线标中汉字规格：“优质曲线”为75×60mm，其余汉字70×50mm，行间隔为15mm，字间隔为10mm；数字规格：小数点前为50×35mm，小数点后为30×20mm，字间隔均为10mm。
（4）工区管界标：全高680mm，宽120mm，厚100mm，地面上部高为430mm，埋深250mm。“管”字上缘距地面垂直距离为400mm。工区管界标两正面内容为工区名，所有规格同上。
6．信号标志
（1）警冲标：距轨枕顶面高度为300mm。一侧为白色，一侧为红、白、红相间，宽度均为100mm。警冲标高出轨枕面距离一般为300～350mm。警冲标设在两会合线路间距为4m的中间，股道间距不足4m时，设在两线路中心线最大间距的起点处；在线路曲线部分所设道岔附近的警冲标与线路中心线的间距，应按限界的加宽增加。
（2）半公里标：在半公里标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写“500”；
（3）百米标：在百米标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300”；
（4）曲线技术要素点标：在对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写要素点名称、里程，如“HZ，K256+318.56”。
3．坡度标志
(1)坡度标：全高1100mm，宽350mm，厚100mm，地面上部高为600mm，埋深500mm。坡度标上方表示坡度的数字大小为：小数点前为120×60mm，如为平坡，表示坡度的“0”应居中，数字距坡度标顶端的距离为70mm；如为上坡或下坡，自左向右的顺序为表示坡度大小的数字和坡度方向的箭头，其中小数点前的数字规格为120×60mm，小数点后的数字规格为80×40mm，字间隔为10mm，小数点后的数字与小数点前的数字顶端对齐，有坡度的数字方向应与坡度标上端斜角平行；坡度标下部表示坡度长度的数字规格为120×60mm，字间隔为10mm，居中排列。坡度标侧面表示里程的数字规格为40×30mm，字间隔为15mm，第一个字距坡度标顶端120mm。坡度标中箭头方向均指向线路一侧。

表1.界址点、控制点、界址线、境界及有关界线编号图形符号及细部尺寸名称说明依据(多色图色值)所在图层1界址点地面界标CH5003-94（M100Y100）宗地界2三角点张湾岭—点名156.718—高程GB/T 20257.1-2007控制点3导线点I16—等级、点号84.46—高程GB/T 20257.1-2007控制点4卫星定位等级点B14—级别、点号495.263—高程GB/T 20257.1-2007控制点5国界界桩、界碑及编号GB/T 20257.1-2007境界16省级行政界线和界标界线和界标GB/T 20257.1-2007境界2精品7特别行政区界线GB/T 20257.1-2007境界3 8地级行政区界线GB/T 20257.1-2007境界4 9县级行政区界线GB/T 20257.1-2007境界5 10乡镇级界线GB/T 20257.1-2007境界6 11村界GB/T 20257.1-2007境界7 12已定界址线CH5003-94（M100Y100）宗地界13未定界址线未定界址线及有争议的界址线用此符号CH5003-94（M100Y100）宗地界14地块界线内部单位界精品15地类界线铁路用地分类界16篱笆、铁丝网界一方自有，短齿绘在自有一方CH5003-94（M100Y100）构、建筑物界17篱笆、铁丝网界共有，短齿分别绘在两侧CH5003-94（M100Y100）构、建筑物界18围墙界以围墙一侧为界，不依比例尺CH5003-94（M100Y100）构、建筑物界19围墙界以围墙中心为界，不依比例尺CH5003-94（M100Y100）构、建筑物界20河渠一侧界CH5003-94（M100Y100）水系21河渠中心界CH5003-94（M100Y100）水系22临时租、借界址点、线L1—临时租、借界址点号(M40Y100)临时租借23违章占地界址点、线W1—违章占地界址点号(M65Y50)违章占地精品表2.铁路设备编号图形符号及细部尺寸名称说明依据(多色图色值)所在图层1铁路水准点标注点号和高程TB/T 10059-98控制点2导线点（铁路）标注点号、里程和高程如C6CK12+542.72132.11○TB/T 10059-98控制点3标准轨距铁路TB/T 10059-98线路4车站中心线TB/T 10059-98线路精品5断链标B—百尺标S—两百尺标间的长度以短链为例：TB/T 10059-98线路6立体交叉铁路在道路之上注明交叉中心里程TB/T 10059-98桥、隧、涵7立体交叉铁路在道路之下注明交叉中心里程TB/T 10059-98桥、隧、涵8立体交叉铁路与铁路注明交叉中心里程TB/T 10059-98桥、隧、涵9平交道口有看守封闭道口注“封闭”TB/T 10059-98桥、隧、涵10平交道口无看守TB/T 10059-98桥、隧、涵11特大桥、大桥、中桥TB/T 10059-98桥、隧、涵精品12小桥TB/T 10059-98桥、隧、涵13涵洞TB/T 10059-98桥、隧、涵14隧道TB/T 10059-98桥、隧、涵15路堤TB/T 10059-98沟、堤、堑16路堑TB/T 10059-98沟、堤、堑17半堤半堑TB/T 10059-98沟、堤、堑18取土坑取土坑隔适当距离注坑底高程及地面高程TB/T 10059-98沟、堤、堑19弃土堆TB/T 10059-98沟、堤、堑20天沟、侧沟、排水沟、截水沟用于大比例的平面图中i—水沟纵坡（‰）L—水沟长度（m）TB/T 10059-98沟、堤、堑精品21挡土墙TB/T 10059-98沟、堤、堑22单开道岔n-辙叉号数TB/T 10059-98线路23单式对称道岔TB/T 10059-98线路24三开道岔TB/T 10059-98线路25复式交分道岔TB/T 10059-98线路26交叉渡线TB/T 10059-98线路27菱形交叉TB/T 10059-98线路28车挡TB/T 10059-98线路29驼峰一线驼峰TB/T 10059-98站设备精品30驼峰双线驼峰TB/T 10059-98站设备31站台TB/T 10059-98站设备32天桥加注中心里程、宽度TB/T 10059-98站设备33地道加注中心里程、宽度TB/T 10059-98站设备34门式起重机加注长度TB/T 10059-98站设备35站场平交道平交道应注明长×宽，斜交时加注交角，位置用里程或相对距离表示TB/T 10059-98站设备36●警冲标TB/T 10059-98线路37转盘粗线表示线路TB/T 10059-98站设备38指北针指北针下端宽度为圆直径的1/8TB/T 10059-98站设备精品39进站信号机TB/T 10059-98线路40水塔TB/T 10059-98站设备表3.建筑物、构筑物、道路、河流、植被编号图形符号及细部尺寸名称说明依据(多色图色值)所在图层1一般房屋混—房屋结构1—房屋层数GB/T 20257.1-2007建筑物2简易房屋GB/T 20257.1-2007建筑物3仓库TB/T 10059-98建筑物4货物雨棚TB/T 10059-98建筑物5门墩依比例尺的GB/T 20257.1-2007围墙精品6门墩不依比例尺的GB/T 20257.1-2007围墙7围墙依比例尺的GB/T 20257.1-2007围墙8围墙不依比例尺的GB/T 20257.1-2007围墙9栅栏不依比例尺的GB/T 20257.1-2007围墙10高速公路a.临时停车点b.隔离带GB/T 20257.1-2007公路11国道②—技术等级代码（G301）—国道代码及编号GB/T 20257.1-2007（M100Y100）公路12省道②—技术等级代码（S301）—省道代码及编号GB/T 20257.1-2007（M80）公路精品13专用公路②—技术等级代码（Z301）—专用公路代码及编号GB/T 20257.1-2007（C100Y100）公路14县道、乡道及其他公路⑨—技术等级代码（X301）—县道代码及编号GB/T 20257.1-2007（M30Y100）公路15街道GB/T 20257.1-2007公路16乡村路依比例GB/T 20257.1-2007公路17内部道路GB/T 20257.1-2007公路18桥梁CH5003-94公路19倒虹吸CH5003-94桥、隧、涵精品20江河湖海池(边线C100面色C10)水系21林地CH5003-94(C100Y100)植被22花圃、苗圃CH5003-94(C100Y100)植被23水田CH5003-94(C100Y100)植被24旱地CH5003-94(C100Y100)植被25园地CH5003-94(C100Y100)植被精品26沙砾地、戈壁滩GB/T 20257.1-2007（M40Y100K30）植被27沙泥地GB/T 20257.1-2007（M40Y100K30）植被表4.各类管线编号图形符号及细部尺寸名称说明依据(多色图色值)所在图层1高压输电线架空的a—电杆35—电压（kV）GB/T 20257.1-2007电力线2高压输电线地面下的GB/T 20257.1-2007电力线3配电线架空的a—电杆GB/T 20257.1-2007电力线精品4电线架GB/T 20257.1-2007电力线5电线塔（铁塔）依比例尺GB/T 20257.1-2007电力线6管道地面上的GB/T 20257.1-2007管道7管道地面下的及入地口GB/T 20257.1-2007管道表5.其他地理要素编号图形符号及细部尺寸名称说明依据(多色图色值)所在图层精品1等高线及其注记a.首曲线b.计曲线c.间曲线25—高程GB/T 20257.1-2007（M40Y100K30）等高线其他图层：安全保护区：安保线、安保桩、保护区标记规划 1 ：现状规划 2 ：近期规划规划 3 ：中远期规划精品图层分布精品精品精品。

表1.界址点、控制点、界址线、境界及有关界线编号图形符号及细部尺寸名称说明依据(多色图色值) 所在图层1 界址点地面界标CH5003-94（M100Y100）宗地界2 三角点张湾岭—点名GB/T 20257.1-2007 控制点156.718—高程3 导线点I16—等级、点号GB/T 20257.1-2007 控制点84.46—高程4 卫星定位等级点B14—级别、点号GB/T 20257.1-2007 控制点495.263—高程5 国界界桩、界碑及编号GB/T 20257.1-2007 境界1省级行政界线和6界线和界标GB/T 20257.1-2007 境界2界标7 特别行政区界线GB/T 20257.1-2007 境界38 地级行政区界线GB/T 20257.1-2007 境界49 县级行政区界线GB/T 20257.1-2007 境界510 乡镇级界线GB/T 20257.1-2007 境界611 村界GB/T 20257.1-2007 境界712 已定界址线CH5003-94（M100Y100）宗地界13 未定界址线未定界址线及有争议的界址CH5003-94（M100Y100）宗地界线用此符号14 地块界线内部单位界15 地类界线铁路用地分类界16 篱笆、铁丝网界一方自有，短齿绘在自有一CH5003-94（M100Y100）构、建筑物界方17 篱笆、铁丝网界共有，短齿分别绘在两侧CH5003-94（M100Y100）构、建筑物界18 围墙界以围墙一侧为界，不依比例CH5003-94（M100Y100）构、建筑物界尺19 围墙界以围墙中心为界，不依比例CH5003-94（M100Y100）构、建筑物界尺20 河渠一侧界CH5003-94（M100Y100）水系21 河渠中心界CH5003-94（M100Y100）水系临时租、借界址22L1—临时租、借界址点号(M40Y100)临时租借点、线23违章占地界址点、线W1—违章占地界址点号(M65Y50)违章占地表2.铁路设备编号图形符号及细部尺寸名称说明依据(多色图色值) 所在图层1 铁路水准点标注点号和高程TB/T 10059-98 控制点2 导线点（铁路）标注点号、里程和高程如C6CK12+542.72132.11○TB/T 10059-98 控制点3 标准轨距铁路TB/T 10059-98 线路4 车站中心线TB/T 10059-98 线路5 断链标B—百尺标S—两百尺标间的长度以短链为例：TB/T 10059-98 线路6立体交叉铁路在道路之上注明交叉中心里程TB/T 10059-98 桥、隧、涵7立体交叉铁路在道路之下注明交叉中心里程TB/T 10059-98 桥、隧、涵8立体交叉铁路与铁路注明交叉中心里程TB/T 10059-98 桥、隧、涵平交道口9封闭道口注“封闭”TB/T 10059-98 桥、隧、涵有看守平交道口10TB/T 10059-98 桥、隧、涵无看守特大桥、大桥、11TB/T 10059-98 桥、隧、涵中桥12 小桥TB/T 10059-98 桥、隧、涵13 涵洞TB/T 10059-98 桥、隧、涵14 隧道TB/T 10059-98 桥、隧、涵15 路堤TB/T 10059-98 沟、堤、堑16 路堑TB/T 10059-98 沟、堤、堑17 半堤半堑TB/T 10059-98 沟、堤、堑18 取土坑取土坑隔适当距离注坑底高程及地面高程TB/T 10059-98 沟、堤、堑19 弃土堆TB/T 10059-98 沟、堤、堑20天沟、侧沟、排水沟、截水沟用于大比例的平面图中i—水沟纵坡（‰）L—水沟长度（m）TB/T 10059-98 沟、堤、堑21 挡土墙TB/T 10059-98 沟、堤、堑22 单开道岔n-辙叉号数TB/T 10059-98 线路23 单式对称道岔TB/T 10059-98 线路24 三开道岔TB/T 10059-98 线路25 复式交分道岔TB/T 10059-98 线路26 交叉渡线TB/T 10059-98 线路27 菱形交叉TB/T 10059-98 线路28 车挡TB/T 10059-98 线路驼峰29TB/T 10059-98 站设备一线驼峰驼峰30TB/T 10059-98 站设备双线驼峰31 站台TB/T 10059-98 站设备32 天桥加注中心里程、宽度TB/T 10059-98 站设备33 地道加注中心里程、宽度TB/T 10059-98 站设备34 门式起重机加注长度TB/T 10059-98 站设备35 站场平交道平交道应注明长×宽，斜交时加注交角，位置用里程或相对距离表示TB/T 10059-98 站设备36 ●警冲标TB/T 10059-98 线路37 转盘粗线表示线路TB/T 10059-98 站设备38 指北针指北针下端宽度为圆直径的1/8TB/T 10059-98 站设备39 进站信号机TB/T 10059-98 线路40 水塔TB/T 10059-98 站设备表3.建筑物、构筑物、道路、河流、植被编号图形符号及细部尺寸名称说明依据(多色图色值) 所在图层1 一般房屋混—房屋结构GB/T 20257.1-2007 建筑物1—房屋层数2 简易房屋GB/T 20257.1-2007 建筑物3 仓库TB/T 10059-98 建筑物4 货物雨棚TB/T 10059-98 建筑物5 门墩依比例尺的GB/T 20257.1-2007 围墙6 门墩不依比例尺的GB/T 20257.1-2007 围墙7 围墙依比例尺的GB/T 20257.1-2007 围墙8 围墙不依比例尺的GB/T 20257.1-2007 围墙9 栅栏不依比例尺的GB/T 20257.1-2007 围墙10 高速公路 a.临时停车点b.隔离带GB/T 20257.1-2007 公路11 国道②—技术等级代码（G301）—国道代码及编号GB/T 20257.1-2007（M100Y100）公路12 省道②—技术等级代码（S301）—省道代码及编号GB/T 20257.1-2007（M80）公路13 专用公路②—技术等级代码（Z301）—专用公路代码及编号GB/T 20257.1-2007（C100Y100）公路14县道、乡道及其他公路⑨—技术等级代码（X301）—县道代码及编号GB/T 20257.1-2007（M30Y100）公路15 街道GB/T 20257.1-2007 公路16 乡村路依比例GB/T 20257.1-2007 公路17 内部道路GB/T 20257.1-2007 公路18 桥梁CH5003-94 公路19 倒虹吸CH5003-94 桥、隧、涵20 江河湖海池(边线C100面色C10) 水系21 林地CH5003-94(C100Y100) 植被22 花圃、苗圃CH5003-94(C100Y100) 植被23 水田CH5003-94(C100Y100) 植被24 旱地CH5003-94(C100Y100) 植被25 园地CH5003-94(C100Y100) 植被26 沙砾地、戈壁滩GB/T 20257.1-2007植被（M40Y100K30）27 沙泥地GB/T 20257.1-2007植被（M40Y100K30）表4.各类管线编号图形符号及细部尺寸名称说明依据(多色图色值) 所在图层1 高压输电线架空的a—电杆35—电压（kV）GB/T 20257.1-2007 电力线2 高压输电线地面下的GB/T 20257.1-2007 电力线3 配电线架空的a—电杆GB/T 20257.1-2007 电力线4 电线架GB/T 20257.1-2007 电力线5 电线塔（铁塔）依比例尺GB/T 20257.1-2007 电力线6 管道地面上的GB/T 20257.1-2007 管道7 管道地面下的及入地口GB/T 20257.1-2007 管道表5.其他地理要素编号图形符号及细部尺寸名称说明依据(多色图色值) 所在图层1 等高线及其注记a.首曲线b.计曲线c.间曲线25—高程GB/T 20257.1-2007（M40Y100K30）等高线其他图层：安全保护区：安保线、安保桩、保护区标记规划 1 ：现状规划 2 ：近期规划规划 3 ：中远期规划图层分布。

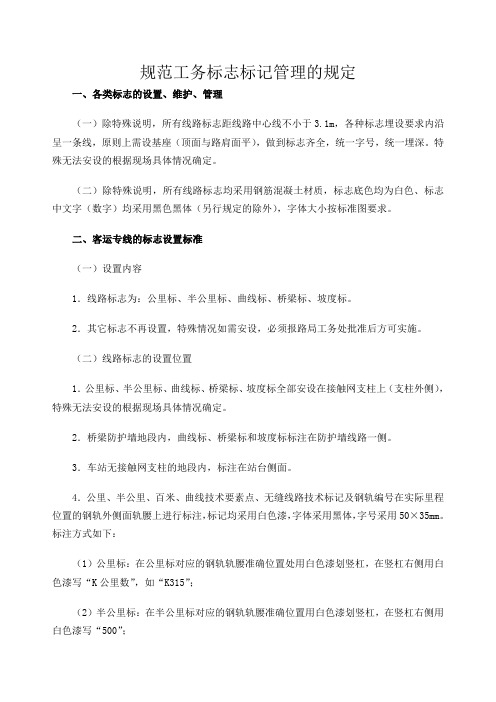

规范工务标志标记管理的规定一、各类标志的设置、维护、管理（一）除特殊说明，所有线路标志距线路中心线不小于3.1m，各种标志埋设要求内沿呈一条线，原则上需设基座（顶面与路肩面平），做到标志齐全，统一字号，统一埋深。

特殊无法安设的根据现场具体情况确定。

（二）除特殊说明，所有线路标志均采用钢筋混凝土材质，标志底色均为白色、标志中文字（数字）均采用黑色黑体（另行规定的除外），字体大小按标准图要求。

二、客运专线的标志设置标准（一）设置内容1．线路标志为：公里标、半公里标、曲线标、桥梁标、坡度标。

2．其它标志不再设置，特殊情况如需安设，必须报路局工务处批准后方可实施。

（二）线路标志的设置位置1．公里标、半公里标、曲线标、桥梁标、坡度标全部安设在接触网支柱上（支柱外侧），特殊无法安设的根据现场具体情况确定。

2．桥梁防护墙地段内，曲线标、桥梁标和坡度标标注在防护墙线路一侧。

3．车站无接触网支柱的地段内，标注在站台侧面。

4．公里、半公里、百米、曲线技术要素点、无缝线路技术标记及钢轨编号在实际里程位置的钢轨外侧面轨腰上进行标注，标记均采用白色漆，字体采用黑体，字号采用50×35mm。

标注方式如下：（1）公里标：在公里标对应的钢轨轨腰准确位置处用白色漆划竖杠，在竖杠右侧用白色漆写“K公里数”，如“K315”；（2）半公里标：在半公里标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写“500”；（3）百米标：在百米标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300”；（4）曲线技术要素点标：在对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写要素点名称、里程，如“HZ，K256+318.56”。

（5）坡度标：在变坡点对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠两侧分别用白色漆划箭头表示坡度方向，箭头前白漆写坡度，箭头后白漆写长度。

如“2.3600 3.51200”、“2.3 —600 3.51200”（三）胶济客运专线、胶济线线路标志的设置方式1．采用探出方式将线路标志设置在距离实际设置位置最近的接触网支柱上。

我公司有全套铁路系统的标准图纸，包括水泥界桩、安全保护区A桩、B桩等等，并有数十套模具，工期有保证，产品质量出现问题可无条件退换！欢迎广大用户前来咨询，我们将以最专业的面貌迎接您的到来！
铁路安全保护区标桩#青荣线铁路安全保护界桩#兰新线铁路线路AB标桩#合福铁路AB标桩厂家#大西铁路AB标桩价格
型号：JN-BZ-S系列
规格：800*120*120mm(常规)尺寸不限均可定做
重量：30公斤，水泥重量核算公式：2600*长*宽*高
工艺参数：字体可凹刻，桩内内部由6.5螺纹钢筋三横四竖结构加固，水泥灰号为
C50，采用钢板模具浇筑而成。

桩体表面涂有白色防水涂料。

产品特点：水泥标桩造价低，是早年间标志桩的首选材质，但是其无法克服的弊端是埋设时搬运不方便，内部有钢筋易被盗，桩子需要定期维护，耗费大量的人力物力财力。

随着pvc及复合材料标桩的开发，人们渐渐认识到新型材料标桩相较于水泥标志桩的种种优势，水泥标桩逐渐淡出人们的视野订购热线：15---383----340----193。

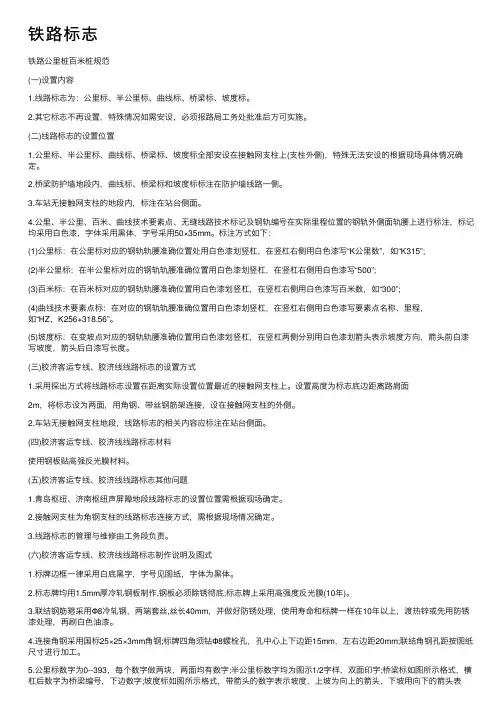

铁路标志铁路公⾥桩百⽶桩规范(⼀)设置内容1.线路标志为：公⾥标、半公⾥标、曲线标、桥梁标、坡度标。

2.其它标志不再设置，特殊情况如需安设，必须报路局⼯务处批准后⽅可实施。

(⼆)线路标志的设置位置1.公⾥标、半公⾥标、曲线标、桥梁标、坡度标全部安设在接触⽹⽀柱上(⽀柱外侧)，特殊⽆法安设的根据现场具体情况确定。

2.桥梁防护墙地段内，曲线标、桥梁标和坡度标标注在防护墙线路⼀侧。

3.车站⽆接触⽹⽀柱的地段内，标注在站台侧⾯。

4.公⾥、半公⾥、百⽶、曲线技术要素点、⽆缝线路技术标记及钢轨编号在实际⾥程位置的钢轨外侧⾯轨腰上进⾏标注，标记均采⽤⽩⾊漆，字体采⽤⿊体，字号采⽤50×35mm。

标注⽅式如下：(1)公⾥标：在公⾥标对应的钢轨轨腰准确位置处⽤⽩⾊漆划竖杠，在竖杠右侧⽤⽩⾊漆写“K公⾥数”，如“K315”;(2)半公⾥标：在半公⾥标对应的钢轨轨腰准确位置⽤⽩⾊漆划竖杠，在竖杠右侧⽤⽩⾊漆写“500”;(3)百⽶标：在百⽶标对应的钢轨轨腰准确位置⽤⽩⾊漆划竖杠，在竖杠右侧⽤⽩⾊漆写百⽶数，如“300”;(4)曲线技术要素点标：在对应的钢轨轨腰准确位置⽤⽩⾊漆划竖杠，在竖杠右侧⽤⽩⾊漆写要素点名称、⾥程，如“HZ，K256+318.56”。

(5)坡度标：在变坡点对应的钢轨轨腰准确位置⽤⽩⾊漆划竖杠，在竖杠两侧分别⽤⽩⾊漆划箭头表⽰坡度⽅向，箭头前⽩漆写坡度，箭头后⽩漆写长度。

(三)胶济客运专线、胶济线线路标志的设置⽅式1.采⽤探出⽅式将线路标志设置在距离实际设置位置最近的接触⽹⽀柱上。

设置⾼度为标志底边距离路肩⾯2m，将标志设为两⾯，⽤⾓钢、带丝钢筋架连接，设在接触⽹⽀柱的外侧。

2.车站⽆接触⽹⽀柱地段，线路标志的相关内容应标注在站台侧⾯。

(四)胶济客运专线、胶济线线路标志材料使⽤钢板贴⾼强反光膜材料。

(五)胶济客运专线、胶济线线路标志其他问题1.青岛枢纽、济南枢纽声屏障地段线路标志的设置位置需根据现场确定。

地形图、地籍图常用图式本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。

1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。

（2）符号的规格在一般情况下，符号的线粗为0.15mm，点在为0.3mm，符号非主要部分的线段长为0.6mm。

以虚线表示的线段，凡未注明尺寸的，其实部为2.0mm，虚部为1.0mm。

组合符号图形部分未注明尺寸的，一般以本图式为准。

但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。

2 符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。

（2）宽底符号（烟囱、独立石等），在底线中心。

（3）底部为直角形的符号（风车、路标等），在直角的顶点。

（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。

（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。

（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。

（7）线状符号（道路、河流、堤、境界等），在符号的中心线。

依比例尺表示时，在两侧线的中心。

3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。

（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。

（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。

（4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。

表1.界址点、控制点、界址线、境界及有关界线编号图形符号及细部尺寸名称说明依据(多色图色值)所在图层1界址点地面界标CH5003-94（M100Y100）宗地界2三角点张湾岭—点名156.718—高程GB/T 20257.1-2007控制点3导线点I16—等级、点号84.46—高程GB/T 20257.1-2007控制点4卫星定位等级点B14—级别、点号495.263—高程GB/T 20257.1-2007控制点5国界界桩、界碑及编号GB/T 20257.1-2007境界16省级行政界线和界标界线和界标GB/T 20257.1-2007境界2精品7特别行政区界线GB/T 20257.1-2007境界3 8地级行政区界线GB/T 20257.1-2007境界4 9县级行政区界线GB/T 20257.1-2007境界5 10乡镇级界线GB/T 20257.1-2007境界6 11村界GB/T 20257.1-2007境界7 12已定界址线CH5003-94（M100Y100）宗地界13未定界址线未定界址线及有争议的界址线用此符号CH5003-94（M100Y100）宗地界14地块界线内部单位界精品15地类界线铁路用地分类界16篱笆、铁丝网界一方自有，短齿绘在自有一方CH5003-94（M100Y100）构、建筑物界17篱笆、铁丝网界共有，短齿分别绘在两侧CH5003-94（M100Y100）构、建筑物界18围墙界以围墙一侧为界，不依比例尺CH5003-94（M100Y100）构、建筑物界19围墙界以围墙中心为界，不依比例尺CH5003-94（M100Y100）构、建筑物界20河渠一侧界CH5003-94（M100Y100）水系21河渠中心界CH5003-94（M100Y100）水系22临时租、借界址点、线L1—临时租、借界址点号(M40Y100)临时租借23违章占地界址点、线W1—违章占地界址点号(M65Y50)违章占地精品表2.铁路设备编号图形符号及细部尺寸名称说明依据(多色图色值)所在图层1铁路水准点标注点号和高程TB/T 10059-98控制点2导线点（铁路）标注点号、里程和高程如C6CK12+542.72132.11○TB/T 10059-98控制点3标准轨距铁路TB/T 10059-98线路4车站中心线TB/T 10059-98线路精品5断链标B—百尺标S—两百尺标间的长度以短链为例：TB/T 10059-98线路6立体交叉铁路在道路之上注明交叉中心里程TB/T 10059-98桥、隧、涵7立体交叉铁路在道路之下注明交叉中心里程TB/T 10059-98桥、隧、涵8立体交叉铁路与铁路注明交叉中心里程TB/T 10059-98桥、隧、涵9平交道口有看守封闭道口注“封闭”TB/T 10059-98桥、隧、涵10平交道口无看守TB/T 10059-98桥、隧、涵11特大桥、大桥、中桥TB/T 10059-98桥、隧、涵精品12小桥TB/T 10059-98桥、隧、涵13涵洞TB/T 10059-98桥、隧、涵14隧道TB/T 10059-98桥、隧、涵15路堤TB/T 10059-98沟、堤、堑16路堑TB/T 10059-98沟、堤、堑17半堤半堑TB/T 10059-98沟、堤、堑18取土坑取土坑隔适当距离注坑底高程及地面高程TB/T 10059-98沟、堤、堑19弃土堆TB/T 10059-98沟、堤、堑20天沟、侧沟、排水沟、截水沟用于大比例的平面图中i—水沟纵坡（‰）L—水沟长度（m）TB/T 10059-98沟、堤、堑精品21挡土墙TB/T 10059-98沟、堤、堑22单开道岔n-辙叉号数TB/T 10059-98线路23单式对称道岔TB/T 10059-98线路24三开道岔TB/T 10059-98线路25复式交分道岔TB/T 10059-98线路26交叉渡线TB/T 10059-98线路27菱形交叉TB/T 10059-98线路28车挡TB/T 10059-98线路29驼峰一线驼峰TB/T 10059-98站设备精品30驼峰双线驼峰TB/T 10059-98站设备31站台TB/T 10059-98站设备32天桥加注中心里程、宽度TB/T 10059-98站设备33地道加注中心里程、宽度TB/T 10059-98站设备34门式起重机加注长度TB/T 10059-98站设备35站场平交道平交道应注明长×宽，斜交时加注交角，位置用里程或相对距离表示TB/T 10059-98站设备36●警冲标TB/T 10059-98线路37转盘粗线表示线路TB/T 10059-98站设备38指北针指北针下端宽度为圆直径的1/8TB/T 10059-98站设备精品39进站信号机TB/T 10059-98线路40水塔TB/T 10059-98站设备表3.建筑物、构筑物、道路、河流、植被编号图形符号及细部尺寸名称说明依据(多色图色值)所在图层1一般房屋混—房屋结构1—房屋层数GB/T 20257.1-2007建筑物2简易房屋GB/T 20257.1-2007建筑物3仓库TB/T 10059-98建筑物4货物雨棚TB/T 10059-98建筑物5门墩依比例尺的GB/T 20257.1-2007围墙精品6门墩不依比例尺的GB/T 20257.1-2007围墙7围墙依比例尺的GB/T 20257.1-2007围墙8围墙不依比例尺的GB/T 20257.1-2007围墙9栅栏不依比例尺的GB/T 20257.1-2007围墙10高速公路a.临时停车点b.隔离带GB/T 20257.1-2007公路11国道②—技术等级代码（G301）—国道代码及编号GB/T 20257.1-2007（M100Y100）公路12省道②—技术等级代码（S301）—省道代码及编号GB/T 20257.1-2007（M80）公路精品13专用公路②—技术等级代码（Z301）—专用公路代码及编号GB/T 20257.1-2007（C100Y100）公路14县道、乡道及其他公路⑨—技术等级代码（X301）—县道代码及编号GB/T 20257.1-2007（M30Y100）公路15街道GB/T 20257.1-2007公路16乡村路依比例GB/T 20257.1-2007公路17内部道路GB/T 20257.1-2007公路18桥梁CH5003-94公路19倒虹吸CH5003-94桥、隧、涵精品20江河湖海池(边线C100面色C10)水系21林地CH5003-94(C100Y100)植被22花圃、苗圃CH5003-94(C100Y100)植被23水田CH5003-94(C100Y100)植被24旱地CH5003-94(C100Y100)植被25园地CH5003-94(C100Y100)植被精品26沙砾地、戈壁滩GB/T 20257.1-2007（M40Y100K30）植被27沙泥地GB/T 20257.1-2007（M40Y100K30）植被表4.各类管线编号图形符号及细部尺寸名称说明依据(多色图色值)所在图层1高压输电线架空的a—电杆35—电压（kV）GB/T 20257.1-2007电力线2高压输电线地面下的GB/T 20257.1-2007电力线3配电线架空的a—电杆GB/T 20257.1-2007电力线精品4电线架GB/T 20257.1-2007电力线5电线塔（铁塔）依比例尺GB/T 20257.1-2007电力线6管道地面上的GB/T 20257.1-2007管道7管道地面下的及入地口GB/T 20257.1-2007管道表5.其他地理要素编号图形符号及细部尺寸名称说明依据(多色图色值)所在图层精品1等高线及其注记a.首曲线b.计曲线c.间曲线25—高程GB/T 20257.1-2007（M40Y100K30）等高线其他图层：安全保护区：安保线、安保桩、保护区标记规划 1 ：现状规划 2 ：近期规划规划 3 ：中远期规划精品图层分布精品精品精品。

220千伏及以下架空电力线路确需跨越房屋的，电力建设单位应当按照国家有关技术规程采取安全措施，确保跨越安全距离。
《公路安全保护条例》规定：“高速公路建筑控制区的范围，从公路用地外缘起向外的距离标准不少于30米”。
《铁路运输安全保护条例》第10条：“铁路线路安全保护区的范围，非居民区，从铁路桥梁ห้องสมุดไป่ตู้侧起不少于15米”。
根据《中华人民共和国电力行业标准》，各级电压线路距建筑物的水平（最大风偏情况下）和垂直安全距离分别为：35千伏，3米和4米；110千伏，4米和5米；220千伏，5米和6米；500千伏，8.5米和9米。上述4级线路的边导线与建筑物之间的最小距离分别为3米、4米、5米和8.5米。这个标准同时规定了各级电压线路对居民区、非居民区和交通困难区地面的最小距离。
1千伏以下 1.0米
1-10千伏 1.5米
35千伏 3.0米
66-110千伏 4.0米
154-220千伏 5.0米
330千伏 6.0米
500千伏 8.5米
第九条 对500千伏及以上架空电力线路确需跨越的居民住宅以及在其走廊内按照设计规程必须拆除的其他房屋，电力建设单位应当依法实施拆迁并给予补偿。
路线路两侧应当设立铁路线路安全保护区。铁路线路安全保护区的范围，从铁路线路路堤坡脚、路堑坡顶或者铁路桥梁外侧起向外的距离分别为：
（一）城市市区，不少于8米；
（二）城市郊区居民居住区，不少于10米；
（三）村镇居民居住区，不少于12米；
（四）其他地区，不少于15米。
铁路线路安全保护区的具体范围，由铁路管理机构提出方案，县级以上地方人民政府按照保障铁路运输安全和节约用地的原则划定。铁路用地能满足前款要求的，由铁路管理机构在铁路用地范围内划定铁路线路安全保护区。

铁路线路标志 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】铁路线路标志沿铁路线路设置的固定标桩，其作用是向行车人员和线路养护维修人员显示铁路建筑物、线路设备等的位置或状态。

在铁路由国家统一经营的国家，如中国和苏联等，对这些标志的形式和埋设位置，国家制定有统一的规定；在铁路不由国家统一经营的国家，则由各铁路经营部门自行作出规定。

铁路标志常见的有公里标、半公里标、曲线标、圆曲线和缓和曲线的始终点标、桥梁标、坡度标，以及铁路局、工务段、领工区、养路工区、供电段和水电段等管界标。

公里标、半公里标表示线路里程的标志，设置在计算里程方向的线路左侧。

公里标的标面上注有线路计算起点至公里标设置处距离的公里数（图1）。

半公里标设置在两相邻公里标间的中点上，标面上注有“1/2”字样(图2)。

曲线标表示曲线线路的曲线长、缓和曲线长、曲线半径、超高、加宽等的标志。

设置在曲线线路中点的外侧。

图3为某线路的曲线标。

圆曲线和缓和曲线始终点标表示曲线线路起点和终点的标志，设置在线路的直线与缓和曲线的相接点的外侧、缓和曲线和圆曲线相接点的外侧。

这种标志是个直棱柱体，其横断面为三角形。

两个侧面注有直、缓、圆等字样，分别表示所向方向为直线、缓和曲线或圆曲线。

坡度标表示线路纵断面状态的标志。

设置在变坡点处。

标面的正面和背面分别标明所向方向的上、下坡度值及其长度；侧面注有变坡点所在处的线路里程。

图4为某线路的坡度标。

图中箭头上斜者表示上坡，下斜者为下坡,“0”表示平道；箭头尾部数字表示坡度千分率；下面的数字表明坡道长度（米）。

桥梁标表示桥梁的位置（中心里程）和桥梁编号的标志。

设置在计算里程方向左侧的桥头。

桥梁标的标面上注有按线路计算里程方向统一编排的桥梁序号和所在线路的中心里程。

图5为某一桥梁标。

铁路局、工务段、领工区、养路工区、供电段和水电段的管界标表示各单位管辖的铁路线路范围的标志。

铁路工程投标书排版及格式要求铁路工程投标书排版及格式要求一、页面设置1 页边距：（双面打印）页边距：上2.54厘米；下2.54厘米；左2.8厘米；右2.8厘米装订线：0厘米；装订线位置：左纸张方向：纵向页码范围：对称页边距2 纸张纸张：A43 版式页眉页脚：奇偶页不同距边界：页眉：1.5厘米(宋体、五号，底画线1.5磅)页脚：1.75厘米 (宋体、小四号，居中)4 文挡网络文字排列方向：水平；栏数：1；网格：无网格二、段落设置对齐方式：两端对齐缩进：左0 右0 特殊格式：首行缩进2字符间距：段前0；段后0；行距：24磅（图片、表格为单倍行距）或1.5倍行距选择“如果定义了文档网格，则……”三、文档要求六、施工组织设计（小标宋简体、小二号、居中、单倍行距、段前0.5行、段后0.5行）1 ……（一级标题、黑体、三号、加粗、单倍行距、段前0.5行、段后0.5行、标号与名之间空两格）1.1 ……（二级标题、楷体_GB2312、四号、加粗、1.5倍行距、标号与名之间空两格）1.1.1 ……（三级标题、宋体、小四号、加粗、固定值24磅、标号与名之间空两格）新建北京至沈阳铁路客运专线，线路自北京铁路枢纽星火站引出，经北京市顺义区、怀柔区、密云县和河北省承德市、辽宁省朝阳市、阜新市等，沿既有沈山铁路引入沈阳站（线路详见图1.1-1）。

正线全长697公里。

辽宁省境内长406.7公里，其中沈阳市87.7公里、阜新市90.6公里、锦州市18.8公里、朝阳市209.7公里。

（正文文本、宋体、小四、固定值24磅）（居中；若图中插入有文字、表格或其他图片，应组合作为整体插入；图片版式为嵌入型；图片宽度一般应为15㎝）图1.1-1 ××线路图（黑体、小四、居中、单倍行距、段前0行、段后0.5行；按“章.节-图编号”进行编号，编号与图名之间空两格）根据……，节点工期安排见表3.1-1。

表3.1-1 节点工期安排表（黑体、小四、居中、单倍行距、段前0.5行、段后0行；按“章.节-表编号”进行编号，编号与表名之间空两格）表格边框：黑色，外边框采用黑色1.0磅，表格内线采用黑色0. 5磅；表格内文字格式：表头黑体、五号，内容宋体、五号，单倍行距。

铁路线路标志及信号标志线路标志有公里标、半公里标、百米标、曲线标、圆曲线和缓和曲线的始终点标、桥梁标、隧道标、涵渠标、坡度标及铁路局、工务段、线路车间、线路工区和供电段的界标(各种标志一般均用钢筋混凝土制,个别的也可用石制)。

与工务有关的信号标志,有警冲标、站界标、司机鸣笛标、减速地点标和作业标。

一、线路标志（1）公里标、半公里标、百米标，设在一条线路自起点计算每一整公里、半公里、百米处,用钢筋混凝土制作。

(2)曲线标,设在曲线中点处,标明曲线中心里程、半径大小、曲线和缓和曲线长度以及曲线超高和加宽值。

(3)圆曲线和缓和曲线始终点标，设在直缓、缓圆、圆缓、缓直各点处,标明所指方向为直线、圆曲线或缓和曲线。

(4)桥梁标,设在桥梁两端桥头处,标明桥梁编号、中心里程和长度。

(5)涵渠标,设在涵渠两端处,标明涵渠孔跨式样和中心里程。

(6)隧道(明洞)标,直接标注在隧道(明洞)两端洞门端墙上,标明隧道号或名称、中心里程和长度。

(7)坡度标,设在线路坡度的变坡点处,两侧各标明其所指方向的上、下坡度值及其长度。

(8)铁路局、工务段、线路车间、线路工区和供电段的管界标,设在各该单位管辖地段的分界处,两侧标明所向的单位名称。

二、信号标志(1)警冲标的设置位置见本站“线路标志的埋设及刷新作业”。

埋设警冲标时应注意油漆白色的半边朝向道岔辙叉方向,油漆红、白相间的半边背向道岔辙叉方向。

(2)站界标设在双线区间列车运行方向左侧最外方的顺向道岔(对向出站道岔的警冲标)外不少于50m处,或邻线进站信号机相对处。

(3)司机鸣笛标设在道口、大桥、隧道及视线不良地点的前方500~1000m处。

司机见此标志,须长声鸣笛。

(4)减速地点标设在需要减速地点的两端各20m处。

减速地点标的正面表示列车应按规定限速通过地段的始点,背面表示列车应按规定限速通过地段的终点。

(5)减速信号牌设在施工及限速区段。

减速信号牌应标明每小时限速公里数，减速信号牌背面的绿色圆牌,为减速防护地段终端信号。
