三角架计算及管道重量

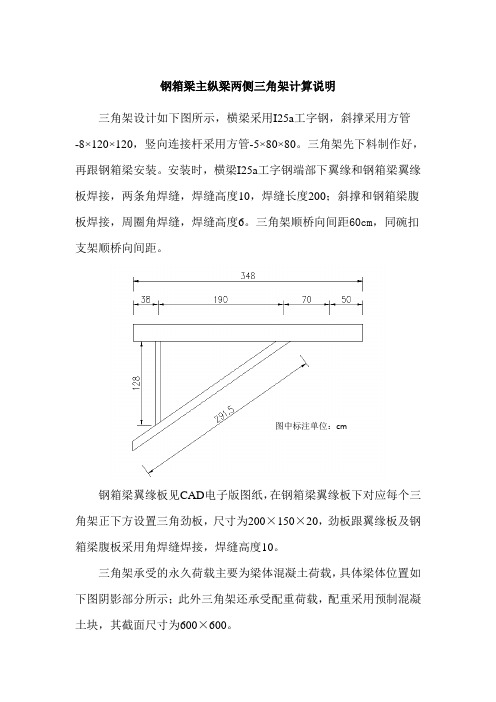

钢箱梁主纵梁两侧三角架计算说明
三角架设计如下图所示，横梁采用I25a工字钢，斜撑采用方管-8×120×120，竖向连接杆采用方管-5×80×80。

三角架先下料制作好，再跟钢箱梁安装。

安装时，横梁I25a工字钢端部下翼缘和钢箱梁翼缘板焊接，两条角焊缝，焊缝高度10，焊缝长度200；斜撑和钢箱梁腹板焊接，周圈角焊缝，焊缝高度6。

三角架顺桥向间距60cm，同碗扣支架顺桥向间距。

图中标注单位：cm
钢箱梁翼缘板见CAD电子版图纸，在钢箱梁翼缘板下对应每个三角架正下方设置三角劲板，尺寸为200×150×20，劲板跟翼缘板及钢箱梁腹板采用角焊缝焊接，焊缝高度10。

三角架承受的永久荷载主要为梁体混凝土荷载，具体梁体位置如下图阴影部分所示；此外三角架还承受配重荷载，配重采用预制混凝土块，其截面尺寸为600×600。

图中标注单位：cm
主要验算三角架的受力性能，还有三角架和钢箱梁之间连接的抗剪能力。

挂架三角架计算书挂架三角架计算书本计算书仅为电梯井挂架计算书，为保证架体的安全性取B1层作为架体计算模型。

架体三角架布置间距为1500mm，上面满铺4mm厚花纹钢板，作业面宽度为2550mm，三角架下设操作平台，操作平台采用6.5#槽钢及4mm厚花纹钢板制作，周边设1.2m高防护栏杆，防护栏杆采用40×40×2.5mm镀锌钢管焊接，立杆间距为1.2m，设两道水平栏杆。

作用荷载为电梯井墙体模板自重、作业人员及门式脚手架自重及作业面铺设4mm厚花纹钢板自重。

一、荷载计算1.墙体模板荷载（1）面板自重V=4×7.4×0.015=0.45m3 r=550kg/m3 m=0.45×550=248kg（2）主、次龙骨次龙骨：7.4/0.2×4×0.05×0.1=0.74m3主龙骨：7.4/0.45×4×0.1×0.1=0.68m3r=600kg/m3 m=（0.74+0.68）×0.6=850kg（3）18#穿墙螺栓（4×7.4/0.45×0.6）×0.6×2=132kg2.施工荷载（1）作业人员荷载按每个平台6个作业人员，每人80kg，则m=6×80=480kg （2）搭设临时架体荷载每个平台上搭设1.5层临时脚手架，立杆横向间距为1.5m，立杆纵向间距1.3m，步距为1.5m，铺设2层脚手板，顶部架体外侧搭设1.3m高防护栏杆，外侧设置剪刀撑。

48*3.0mm钢管自重标准值为3.48kg/m；1）立杆4.5×4×2=36m自重为：36×3.48=125.3kg2）横杆1.5×4×4+4×10=64m自重为：64×3.48=222.8kg3）剪刀撑6×2=12m自重为：12×3.48=41.83）满铺一层脚手板自重标准值为570kg /m3；4×1.5×0.05=0.3m3自重为0.3×570=171kg合计为：自重为：125.3+41.8+222.8+171=560.9kg3.铺设4mm厚花纹钢板荷载V=4×2.5=10m2 r=31.4kg/m2 m=10×31.4=314kg4.模板侧压力支顶新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.000h；T ——混凝土的入模温度，取25.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取7.400m；β——混凝土坍落度影响修正系数，取0.850。

三角架尺寸计算公式在摄影和摄像领域，三角架是一种非常重要的辅助工具，它能够帮助摄影师稳定相机，拍摄清晰的照片和视频。

然而，选择合适尺寸的三角架对于不同的摄影需求是非常重要的。

本文将介绍三角架尺寸计算公式，帮助读者选择合适的三角架尺寸。

首先，我们需要了解三角架的基本结构。

一个标准的三角架通常由三个腿和一个支撑相机的平台组成。

腿的长度和支撑平台的尺寸决定了三角架的尺寸。

在选择三角架尺寸时，需要考虑相机的重量、拍摄场景和个人喜好。

三角架的尺寸计算公式如下：三角架最大高度 = 摄影师的眼睛高度 + 摄影主体的高度。

三角架最小高度 = 摄影师的眼睛高度摄影主体的高度。

三角架的折叠长度 = 三角架最小高度 0.7。

在这个公式中，摄影师的眼睛高度是指摄影师站立时眼睛的高度，摄影主体的高度是指摄影主体的高度，通常是指拍摄的景物或人物的高度。

通过这个公式，我们可以计算出合适的三角架尺寸，以确保在不同的拍摄场景下能够稳定支撑相机。

在实际应用中，不同的摄影需求需要不同尺寸的三角架。

例如，如果摄影师经常在户外拍摄风景，那么需要一个较高的三角架，以便能够拍摄到更广阔的景色；如果摄影师主要拍摄静物或人像，那么一个较矮的三角架可能更加合适。

此外，还需要考虑三角架的折叠长度，以确保能够方便地携带和使用。

除了以上公式外，还有一些其他因素需要考虑。

例如，三角架的材质、重量和稳定性也会影响选择。

通常，铝合金和碳纤维是常见的三角架材质，碳纤维轻便耐用，但价格较高；重量较轻的三角架更加适合户外摄影，而重量较重的三角架更适合室内使用。

在选择三角架尺寸时，还需要考虑相机的重量和镜头的长度。

如果相机和镜头较重，那么需要选择一个更加稳定的三角架，以确保安全性和稳定性。

此外，还需要考虑三角架的最大承重，确保能够支撑相机和镜头的重量。

总之，选择合适的三角架尺寸是非常重要的，它能够影响到拍摄效果和使用体验。

通过以上的公式和考虑因素，读者可以根据自己的摄影需求和预算选择合适的三角架尺寸。

三角形外挂架计算书计算依据：1、《钢结构设计规范》GB 50017-20032、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工计算手册》江正荣编著一、参数信息1、基本参数三角架纵向间距l a为：1.20m；三角架宽度l为：1.00m；外防护架搭设高度：20.00m；立杆步距：1.50m；立杆纵距：1.50m；三角架高度h：1.60m；2、材料参数三角架的横杆采用钢管，材料为Ф48×3.5，斜杆采用双槽钢，材料为16a号槽钢，腹杆采用双槽钢，材料为8号槽钢。

钢管采用Ф48×3.5钢管。

3、荷载参数本外架使用过程中，三角架的自重荷载为1.000kN，安全网自重为0.005kN/m2，脚手板采用木脚手板，自重为0.350kN/m2，钢模板荷载为1.000kN/m2，施工均布荷载为1.000kN/m2。

立面图二、外挂架计算外防护架计算，以单榀三角架为计算单元，将挂架视为桁架，视各杆件之间的节点为铰接点，各杆件只承受轴力作用。

计算时将作用在挂架上的所有荷载转化为作用在节点上的集中力，进行计算。

1、荷载计算(1)操作人员荷载q1=1.000kN/m2；(2)外防护架自重每米立杆的自重为0.138，每一开间内的立杆排数由l a/b=1.20/1.50=0.800，得到立杆排数为1；外防护架自重为q2=1×20.00×0.138/(1.20×1.00)=2.307kN/m2；(3)安全网自重q3=1.20×20.00×0.005/(1.20×1.00)=0.100kN/m2；(4)脚手板自重q4=0.350kN/m2；(5)钢模板传递过来的荷载q5=1.000kN/m2；(6)每榀三角架自重q6=1.000kN总荷载为q=1.2×(q2+ q3+ q4+ q5+q6)+ 1.4×q1=7.108kN/m2；2、计算简图计算时考虑两种情况第一种情况：挂架上的荷载为均匀分布，化为节点集中荷载，则为：P1+P2=q×l×l a /2=(7.108×1.00×1.20)/2=4.265kN；第二种情况：荷载的分布偏于外挂架外侧时，单位面积上的荷载化为节点集中荷载，P1=P2=q×l×l a /2=(7.108×1.00×1.20)/2=4.265kN；3、杆件内力计算其中，第二种情况为最不利的情况，以该情况下的杆件内力进行强度校核。

三角形钢管悬挑架扣件式脚手架计算书一、计算依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-20034、《混凝土结构设计规范》GB50010-20105、《施工手册》（第五版）规范没有给定计算方法，本计算书是按照基本的结构力学原理并借鉴施工手册中的相关建议进行的计算。

二、脚手架参数脚手架状况全封闭，半封闭背靠建筑状况敞开、框架和开洞墙密目网每100cm^2的目数m 2000 每目面积A(cm^2) 0.01脚手架搭设地区北京(省)北京(市)地面粗糙程度C类密集建筑群的中等城市市区（图1）三角形悬挑架剖面图（图2）三角形悬挑架立面图三、横向水平杆验算由于纵向水平杆上的横向水平杆是均等放置的故，横向水平杆的距离为l a/(n+1），横向水平杆承受的脚手板及施工活荷载的面积。

承载能力极限状态q=1.2×(g+g K1×l a/(n+1))+1.4×Q K×l a/(n+1)=1.2×(0.04+0.1×1.5/(2+1))+1.4×3×1.5/(2 +1)=2.208kN/m正常使用极限状态q K=g+g K1×l a/(n+1)+Q K×l a/(n+1)=0.04+0.1×1.5/(2+1)+3×1.5/(2+1)=1.59kN/m根据规范要求横向水平杆按简支梁进行强度和挠度验算，故计算简图如下：1、抗弯验算（图3）强度计算受力简图（横杆）（图4）弯矩图M max= 0.292kN·mσ=M max/W=0.292×106/5260=55.504N/mm2≤[f]=205N/mm2满足要求2、挠度验算（图5）挠度计算受力简图（横杆）（图6）挠度图νmax=0.914mm≤[ν]＝min[l b/150，10]=7mm满足要求3、支座反力计算支座反力是纵向水平杆上集中力的反力，为了计算准确，计算简图按有悬挑的简支梁进行计算:由于支座反力的计算主要是为纵向水平杆承受的集中力的统计，故须分为承载能力极限状态和正常使用极限状态进行计算：承载能力极限状态V= 1.514kN正常使用极限状态V K=1.09kN四、纵向水平杆验算由上节可知F=V,F K=V Kq=1.2×0.04=0.048kN/mq K=g=0.04kN/m由于纵向水平杆按规范规定按三跨连续梁计算，那么施工活荷载可以自由布置。

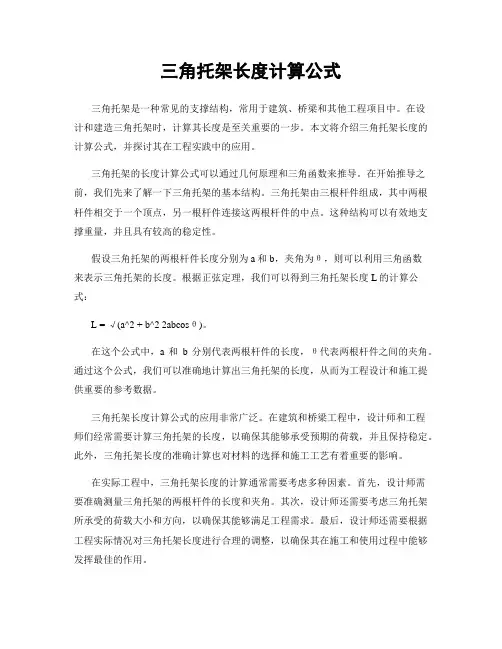

三角托架长度计算公式三角托架是一种常见的支撑结构，常用于建筑、桥梁和其他工程项目中。

在设计和建造三角托架时，计算其长度是至关重要的一步。

本文将介绍三角托架长度的计算公式，并探讨其在工程实践中的应用。

三角托架的长度计算公式可以通过几何原理和三角函数来推导。

在开始推导之前，我们先来了解一下三角托架的基本结构。

三角托架由三根杆件组成，其中两根杆件相交于一个顶点，另一根杆件连接这两根杆件的中点。

这种结构可以有效地支撑重量，并且具有较高的稳定性。

假设三角托架的两根杆件长度分别为a和b，夹角为θ，则可以利用三角函数来表示三角托架的长度。

根据正弦定理，我们可以得到三角托架长度L的计算公式：L = √(a^2 + b^2 2abcosθ)。

在这个公式中，a和b分别代表两根杆件的长度，θ代表两根杆件之间的夹角。

通过这个公式，我们可以准确地计算出三角托架的长度，从而为工程设计和施工提供重要的参考数据。

三角托架长度计算公式的应用非常广泛。

在建筑和桥梁工程中，设计师和工程师们经常需要计算三角托架的长度，以确保其能够承受预期的荷载，并且保持稳定。

此外，三角托架长度的准确计算也对材料的选择和施工工艺有着重要的影响。

在实际工程中，三角托架长度的计算通常需要考虑多种因素。

首先，设计师需要准确测量三角托架的两根杆件的长度和夹角。

其次，设计师还需要考虑三角托架所承受的荷载大小和方向，以确保其能够满足工程需求。

最后，设计师还需要根据工程实际情况对三角托架长度进行合理的调整，以确保其在施工和使用过程中能够发挥最佳的作用。

除了在建筑和桥梁工程中的应用，三角托架长度计算公式还可以在其他领域得到应用。

例如，在航空航天领域，三角托架常用于支撑航天器和卫星的结构，设计师需要根据其长度来确保其能够承受飞行和空间环境中的各种挑战。

在机械制造领域，三角托架也常用于支撑机械设备和零部件，设计师需要根据其长度来确保其能够承受机械运动和重量的影响。

总之，三角托架长度计算公式是工程设计和施工中的重要工具，它可以帮助设计师和工程师准确地计算出三角托架的长度，从而确保其能够满足工程需求。

三角支架承重计算摘要：1.三角支架的概念和结构2.三角支架的承重计算方法3.三角支架的材料选择4.影响三角支架承重的因素5.结论正文：一、三角支架的概念和结构三角支架，顾名思义，是由三个支撑点组成的支架结构。

它可以是钢制的，也可以是铁制的。

三角支架的结构稳定性较好，广泛应用于各种承重和支撑工作。

二、三角支架的承重计算方法在计算三角支架的承重能力时，需要考虑多种因素，包括材料强度、几何形状和载荷类型等。

以下是常见的三角支架承重计算公式：1.三角支架弯曲承载力计算公式：p = f * (b * h^3) / (4 * l)其中，p 为三角支架的弯曲承载力；f 为三角支架材料的抗拉强度；b 和h 分别为三角支架的底边和高度；l 为三角支架的跨度。

2.三角支架压缩承载力计算公式：p = f * a其中，p 为三角支架的压缩承载力；f 为三角支架材料的抗压强度；a 为三角支架的底边长度。

三、三角支架的材料选择在选择三角支架的材料时，需要考虑其承重能力、材质强度、耐腐蚀性等多种因素。

一般来说，钢制三角支架的承重能力更强，抗弯抗扭抗压性能更好，但价格也相对较高；铁制三角支架则价格较低，但承重能力和抗弯抗扭抗压性能略逊于钢制三角支架。

四、影响三角支架承重的因素影响三角支架承重的因素主要有以下几点：1.材料强度：材料强度越高，三角支架的承重能力越强。

2.几何形状：三角支架的底边长度、高度和跨度等几何形状参数会影响其承重能力。

3.载荷类型：三角支架承受的载荷类型（如集中载荷、均布载荷等）会影响其承重能力。

4.环境因素：如温度、湿度、腐蚀等环境因素会影响三角支架的材料性能，从而影响其承重能力。

五、结论综上所述，三角支架的承重计算需要考虑多种因素，包括材料强度、几何形状、载荷类型和环境因素等。

外挂架计算书一、计算单元的选取：根据本工程的实际情况，外挂架三角支架的最大间距按2.0m 考虑。

外挂架提升单元最大为4.2m。

计算主要考虑三角架的受力以及螺栓受力，三角架的计算按最大间距2.0m作为计算依据。

二、荷载传递和受力分析：1、荷载传递：架体自重+施工活荷载+风荷载→三角支架→螺栓→剪力墙砼2、荷载分析：（1）架体包括三角支架的自重G1= GⅠ+ GⅡ+ GⅢ+ GⅣGⅠ：三角架10#槽钢自重：GⅠ=1.8×10.007Kg/m=180NGⅡ：三角架所用钢管自重：GⅡ=6.6×3.84Kg/m=253.5NGⅢ：三角架10#槽钢自重：GⅢ=1.8×10.007Kg/m=180NGⅣ：木板及扣件自重：GⅣ=800NG1=3383.5N=3.384KN（2）施工活载：三角架承受的施工活荷载为G活，其构成为大模板自重、施工人员操作自重等。

G M=310 Kg/m2×9 =27.9KN（按最大块3m考虑自重）GⅠ=2.0 KNG活= G M+ GⅠ=29.9 KN（3）风载：风载按楼层最高，受力最不利的情况考虑。

基本风压按：W=0.45 KN/m2迎风面积与挡风面积比值，即挡风系数取值按u s =1.3 =1.3×1.2×0.65=1.024风压高度变化系数u 2=1.5W k =0.7 u 2 u s W=0.7×1.024×1.5×0.45 Kg/m 2=0.48 Kg/m 2 作用架体风荷载：F 风=0.48 KN ×7.5×2=7.2 KN（4）三角架的受力分析图：在计算时按下图进行受力分解计算：按6杆式三角形桁架计算内力，计算简图如下：AH BHR AV =2(N 1+N 2)R AH = R BH = L 2 (N 1+N 2)/h+L N 1/hS 1=S 2= N 1ctg θ1S 3=- N 1csc θ1S 5=-(N 1+N 2)S 4= R BH sec θ1S 7= S 4 sin θ1= R BH tg θ1S 6=( S 7+ R AV - N 2)/ sin θ2三、受力计算：（一）受力计算：（1）N 1取G 1即N 1=3.384 KN（2）N 2取大模自重和施工荷载G 活，N 2=1.4×29.9 KN=41.86 KN（3）风荷载只作用于穿墙螺栓，在验算穿墙螺栓抗拔时应用到风载。

简单管道支架的选型管道安装在机电安装工程中占较大的比重，而管道支架的制作安装在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。

目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，现对管道支架的选型做一个简单的介绍与分析。

一些常见的简单管道支架形式：角钢及槽钢类：1.倒挂式：2.L型及三角型支架3.龙门式:除了支架形式的选择外，支架所承受的管道本身及介质的质量等也要充分考虑。

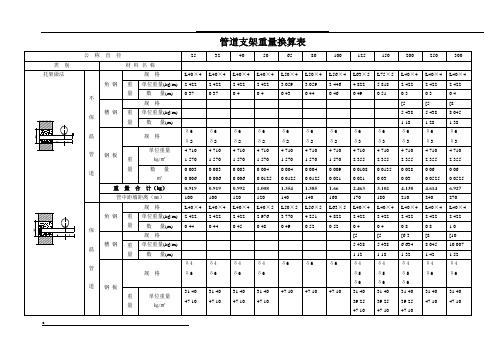

以下为管道重量的相关表格：槽钢及角钢荷载：以上为支架选型及计算的一些准备条件，现以苏州泽璟项目为例，简单计算一下：以上为动力机房两个简单的管道支架：关于支架计算动力机房管道支架图（1）支架总长度2640mm，共6根管路，Φ325两根，Φ159三根，Φ76一根.按照3.5米一个支架计算.管路总重量(含水)：Wt：155.6*3.5*2+45.3*3*3.5+14.1*3.5=1614KG耐震因素F=Z*I*Cp*Wt=1614*0.33*1.5*0.75=599.2Z：建筑物之震区水平加速度系数0.33I：用途系数1.5Cp:局部震力系数0.75总重：1614+599.2=2213.2KG〈2667KG选用14#槽钢动力机房管道支架图（2）支架总长度3200mm，共7根管路，Φ325三根，Φ159三根，Φ377一根.按照3.0米一个支架计算.管路总重量(含水)：Wt：155.6*3*3+45.3*3*3+210*3=2438KG耐震因素F=Z*I*Cp*Wt=2438*0.33*1.5*0.75=905KGZ：建筑物之震区水平加速度系数0.33I：用途系数1.5Cp:局部震力系数0.75总重：2438+905=3343KG在2231KG与3422KG之间.选用14#槽钢以上为各规范等整理的相关数据及资料，望对一些简单的管道支架选型有一些帮助，合理的选用管道支架在保证安全及美观的前提下，还能对项目的成本有很大的节省。
