毕业设计任务书课题车辆轮对的组装、检修与维护编号专业铁道机车车辆班级 313-2 学生姓名张健豪指导单位湖南铁路科技职业技术学院指导教师李敏绪论轮对引导车辆沿钢轨运动，同时还承受着车辆与钢轨之间的载荷。
轮对利用轴箱装置和构架联系在一起，使轮对钢轨的滚动转化为车体沿轨道的直线运动，并把车辆的重量以及各种载荷传递给轮对。
所以说轮对是车辆不可或缺部分，其结构和故障会直接影响机车车辆的运行品质和行车安全,故而对车辆轮对的组装、检修与维护进行探讨。
关键词：轮对组装、检修与维护目录绪论 ......................... 错误!未定义书签。
目录 ..................................... - 2 -1.轮对 ....................... 错误!未定义书签。
1.1车轴 (4)1.2车轮 (9)1.3车轮的分类与标记 (12)1.4轮对的组装 (17)2.轮对的检修与维护 (21)2.1轮对的检修 (21)2.2轮对的维护 (22)致谢 (23)参考文献 (24)未找到目录项。

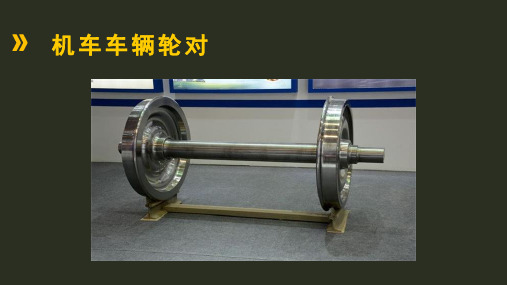

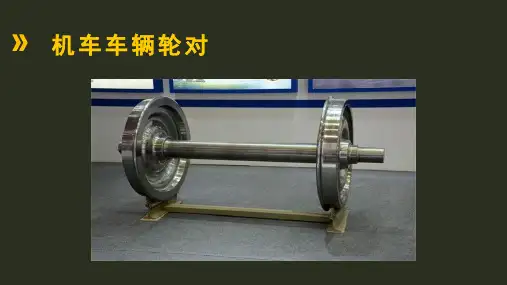

轮对轮对，机车车辆上与钢轨相接触的部分，由左右两个车轮牢固地压装在同一根车轴上所组成。
轮对的作用是保证机车车辆在钢轨上的运行和转向，承受来自机车车辆的全部静、动载荷，把它传递给钢轨，并将因线路不平顺产生的载荷传递给机车车辆各零部件。
此外，机车车辆的驱动和制动也是通过轮对起作用的。
对车轴和车轮的组装压力和压装过程有严格要求，轮对内侧距离必须保证在1353±3毫米的范围以内。
为保证机车车辆运行平稳，降低轮轨相互作用力和运行阻力，车轴轴颈和车轮踏面的加工椭圆度和偏心度，以及轴颈锥度都不得超过规定限度。
因此，要求车辆轮对：1）要具有足够的的强度和刚度；2）在保证安全的条件下，轮对质量要小并具有一定弹性；3）阻力小，耐磨性好。
1.1 车轴一、车轴各部分名称及作用我国铁路车辆使用的车轴，绝大多数为圆截面实心车轴。
毕业设计任务书课题车辆轮对的组装、检修与维护编号专业铁道机车车辆班级 313-2学生姓名张健豪指导单位湖南铁路科技职业技术学院指导教师李敏绪论轮对引导车辆沿钢轨运动，同时还承受着车辆与钢轨之间的载荷。
轮对利用轴箱装置和构架联系在一起，使轮对钢轨的滚动转化为车体沿轨道的直线运动，并把车辆的重量以及各种载荷传递给轮对。
所以说轮对是车辆不可或缺部分，其结构和故障会直接影响机车车辆的运行品质和行车安全,故而对车辆轮对的组装、检修与维护进行探讨。
关键词：轮对组装、检修与维护轮对轮对，机车车辆上与钢轨相接触的部分，由左右两个车轮牢固地压装在同一根车轴上所组成。
轮对的作用是保证机车车辆在钢轨上的运行和转向，承受来自机车车辆的全部静、动载荷，把它传递给钢轨，并将因线路不平顺产生的载荷传递给机车车辆各零部件。
此外，机车车辆的驱动和制动也是通过轮对起作用的。
对车轴和车轮的组装压力和压装过程有严格要求，轮对内侧距离必须保证在1353±3毫米的范围以内。
为保证机车车辆运行平稳，降低轮轨相互作用力和运行阻力，车轴轴颈和车轮踏面的加工椭圆度和偏心度，以及轴颈锥度都不得超过规定限度。
因此，要求车辆轮对：1）要具有足够的的强度和刚度；2）在保证安全的条件下，轮对质量要小并具有一定弹性；3）阻力小，耐磨性好。
1.1 车轴一、车轴各部分名称及作用我国铁路车辆使用的车轴，绝大多数为圆截面实心车轴。
由于各部位受力状态不同，其直径也不一样。
车轴是用优质碳素钢（40钢或50钢）锻造制成。
车轴表面需锻造光平，不得有起层、断裂、熔渣或其他危害性缺陷。
各部位名称和作用如下：1.轴颈：用以安装滚动轴承，承担着车辆重量，并传递各方向的静、动荷载。
2.轮座:是车轴与车轮配合的部位。
为了保证轮轴之间有足够的压紧力，轮座直径比车轮孔径要大0.01—0.35mm,同时为了便于轮轴压装，减少应力集中，轮座外侧直径向外逐渐减小，成为锥体，其小端直径比大端直径要小1mm,锥体长12—16mm。

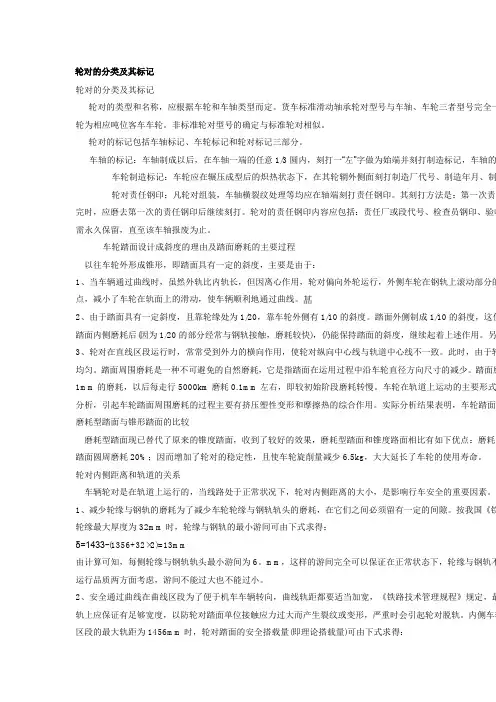

轮对的分类及其标记轮对的分类及其标记轮对的类型和名称，应根据车轮和车轴类型而定。
货车标准滑动轴承轮对型号与车轴、车轮三者型号完全一轮为相应吨位客车车轮。
非标准轮对型号的确定与标准轮对相似。
轮对的标记包括车轴标记、车轮标记和轮对标记三部分。
车轴的标记：车轴制成以后，在车轴一端的任意1/3圆内，刻打一“左”字做为始端并刻打制造标记，车轴的车轮制造标记：车轮应在辗压成型后的炽热状态下，在其轮辋外侧面刻打制造厂代号、制造年月、制轮对责任钢印：凡轮对组装，车轴横裂纹处理等均应在轴端刻打责任钢印。
其刻打方法是：第一次责任完时，应磨去第一次的责任钢印后继续刻打。
轮对的责任钢印内容应包括：责任厂或段代号、检查员钢印、验收需永久保留，直至该车轴报废为止。
车轮踏面设计成斜度的理由及踏面磨耗的主要过程以往车轮外形成锥形，即踏面具有一定的斜度，主要是由于：1、当车辆通过曲线时，虽然外轨比内轨长，但因离心作用，轮对偏向外轮运行，外侧车轮在钢轨上滚动部分的点，减小了车轮在轨面上的滑动，使车辆顺利地通过曲线。
2、由于踏面具有一定斜度，且靠轮缘处为1/20，靠车轮外侧有1/10的斜度。
踏面外侧制成1/10的斜度，这使踏面内侧磨耗后(因为1/20的部分经常与钢轨接触，磨耗较快)，仍能保持踏面的斜度，继续起着上述作用。
另3、轮对在直线区段运行时，常常受到外力的横向作用，使轮对纵向中心线与轨道中心线不一致。
此时，由于轮均匀。
踏面周围磨耗是一种不可避免的自然磨耗，它是指踏面在运用过程中沿车轮直径方向尺寸的减少。
踏面磨1mm的磨耗，以后每走行5000km磨耗0.1mm左右，即较初始阶段磨耗转慢。
车轮在轨道上运动的主要形式分析，引起车轮踏面周围磨耗的过程主要有挤压塑性变形和摩擦热的综合作用。
实际分析结果表明，车轮踏面的磨耗型踏面与锥形踏面的比较磨耗型踏面现已替代了原来的锥度踏面，收到了较好的效果，磨耗型踏面和锥度路面相比有如下优点：磨耗型踏面圆周磨耗20%；因而增加了轮对的稳定性，且使车轮旋削量减少6.5kg，大大延长了车轮的使用寿命。

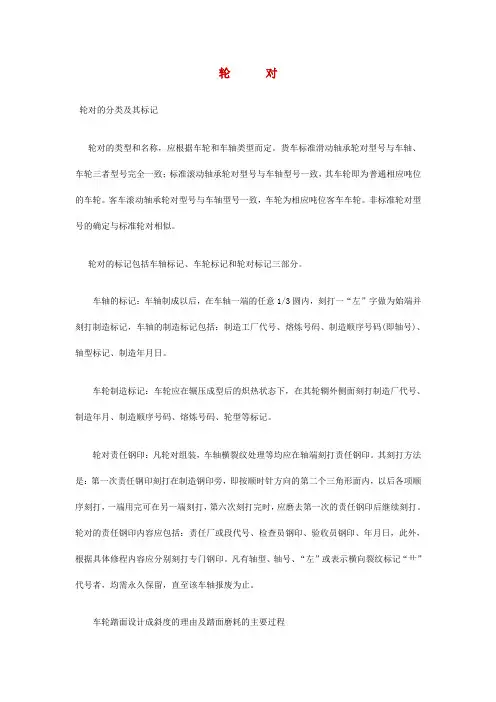

轮对轮对的分类及其标记轮对的类型和名称，应根据车轮和车轴类型而定。
货车标准滑动轴承轮对型号与车轴、车轮三者型号完全一致；标准滚动轴承轮对型号与车轴型号一致，其车轮即为普通相应吨位的车轮。
客车滚动轴承轮对型号与车轴型号一致，车轮为相应吨位客车车轮。
非标准轮对型号的确定与标准轮对相似。
轮对的标记包括车轴标记、车轮标记和轮对标记三部分。
车轴的标记：车轴制成以后，在车轴一端的任意1/3圆内，刻打一“左”字做为始端并刻打制造标记，车轴的制造标记包括：制造工厂代号、熔炼号码、制造顺序号码(即轴号)、轴型标记、制造年月日。
车轮制造标记：车轮应在辗压成型后的炽热状态下，在其轮辋外侧面刻打制造厂代号、制造年月、制造顺序号码、熔炼号码、轮型等标记。
轮对责任钢印：凡轮对组装，车轴横裂纹处理等均应在轴端刻打责任钢印。
其刻打方法是：第一次责任钢印刻打在制造钢印旁，即按顺时针方向的第二个三角形面内，以后各项顺序刻打，一端用完可在另一端刻打，第六次刻打完时，应磨去第一次的责任钢印后继续刻打。
轮对的责任钢印内容应包括：责任厂或段代号、检查员钢印、验收员钢印、年月日，此外，根据具体修程内容应分别刻打专门钢印。
凡有轴型、轴号、“左”或表示横向裂纹标记“艹”代号者，均需永久保留，直至该车轴报废为止。
车轮踏面设计成斜度的理由及踏面磨耗的主要过程以往车轮外形成锥形，即踏面具有一定的斜度，主要是由于：1、当车辆通过曲线时，虽然外轨比内轨长，但因离心作用，轮对偏向外轮运行，外侧车轮在钢轨上滚动部分的直径较内侧车轮为大，使外侧车轮比内侧车轮滚动的距离大，利用此滚动部分的直径大小不同以适应内、外轨长短不同的特点，减小了车轮在轨面上的滑动，使车辆顺利地通过曲线。
2、由于踏面具有一定斜度，且靠轮缘处为1/20，靠车轮外侧有1/10的斜度。
踏面外侧制成1/10的斜度，这使车轮外侧直径更为减少，以便通过更小的曲线半径。
因为此段斜度仅在较小半径的曲线上运行时才会使用，故磨耗较小。
