铝碳化硅

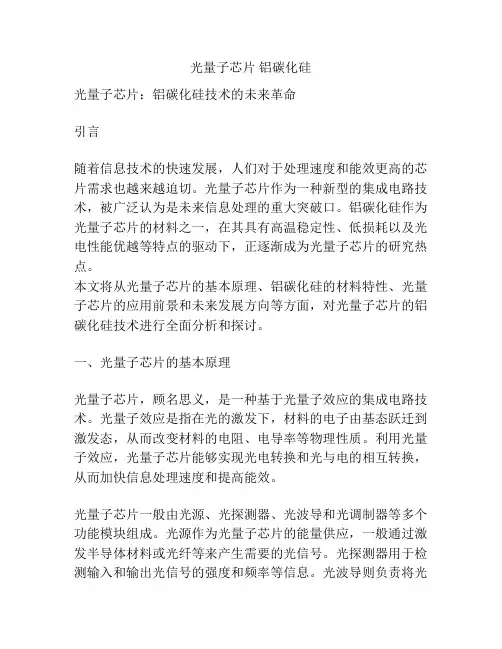

光量子芯片铝碳化硅光量子芯片：铝碳化硅技术的未来革命引言随着信息技术的快速发展，人们对于处理速度和能效更高的芯片需求也越来越迫切。

光量子芯片作为一种新型的集成电路技术，被广泛认为是未来信息处理的重大突破口。

铝碳化硅作为光量子芯片的材料之一，在其具有高温稳定性、低损耗以及光电性能优越等特点的驱动下，正逐渐成为光量子芯片的研究热点。

本文将从光量子芯片的基本原理、铝碳化硅的材料特性、光量子芯片的应用前景和未来发展方向等方面，对光量子芯片的铝碳化硅技术进行全面分析和探讨。

一、光量子芯片的基本原理光量子芯片，顾名思义，是一种基于光量子效应的集成电路技术。

光量子效应是指在光的激发下，材料的电子由基态跃迁到激发态，从而改变材料的电阻、电导率等物理性质。

利用光量子效应，光量子芯片能够实现光电转换和光与电的相互转换，从而加快信息处理速度和提高能效。

光量子芯片一般由光源、光探测器、光波导和光调制器等多个功能模块组成。

光源作为光量子芯片的能量供应，一般通过激发半导体材料或光纤等来产生需要的光信号。

光探测器用于检测输入和输出光信号的强度和频率等信息。

光波导则负责将光信号通过泳道或光纤传输到其他模块。

光调制器则利用光量子效应来控制光信号的幅度、频率或相位等特性。

通过这些功能模块的组合，光量子芯片能够实现高速数据传输和处理，从而为信息技术提供更快速、更高效的解决方案。

二、铝碳化硅的材料特性铝碳化硅是一种新兴的材料，在光量子芯片领域有着广阔的应用前景。

它具有多项优越特性，为光量子芯片的发展提供了有力支持。

首先，铝碳化硅具有高温稳定性，能够在高温环境下保持电学和光学性能的稳定。

这使得铝碳化硅材料非常适合用于高温环境下的信息处理和传输任务，如航空航天、军事领域等。

相比于传统的半导体材料，铝碳化硅能够更好地应对高能量密度和高温环境对芯片性能的要求。

其次，铝碳化硅具有低损耗特性，对光信号的传输和处理具有较低的能量损失。

这意味着铝碳化硅在实际应用中能够提供更高的能效和更低的功耗，从而节省能源和降低系统成本。

铝碳化硅加工参数
铝碳化硅（AlSiC）是一种复合材料，由铝和碳化硅组成。

该
材料具有热导率高、热膨胀系数低以及良好的机械强度等特点，常用于高速散热器、电子封装和功率模块等领域。

铝碳化硅的加工参数如下：
1. 切割：使用锯片、磨片等工具进行切割。

在切割过程中，需要注意材料的硬度高，选用合适的切割速度和压力，以避免刀具磨损和材料破损。

2. 钻孔：使用钻头进行孔加工。

由于碳化硅的硬度较高，钻孔时需要使用工具与合适的冷却液，以避免工具过热和孔壁破裂。

3. 砂轮磨削：可以使用砂轮进行表面修整和尺寸加工。

在磨削过程中，需要注意防止过热和过度磨削，以保证加工质量。

4. 车削：铝碳化硅也可以通过车削来加工。

在车削过程中，需要控制切削深度和进给速度，以避免产生过多热量和破损。

需要注意的是，由于铝碳化硅具有较高的硬度和脆性，加工过程中应尽量避免过大的冲击力，以免导致材料开裂或损坏。

同时，建议采用适当的冷却液来降低加工温度，以提高材料的加工效果和加工表面质量。

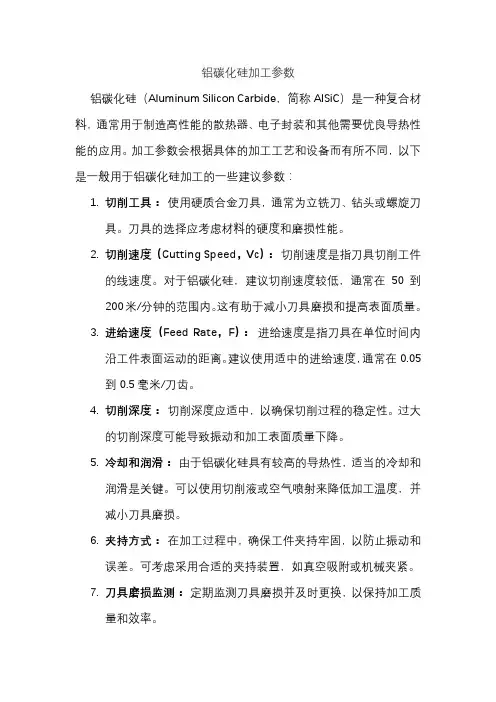

铝碳化硅加工参数
铝碳化硅（Aluminum Silicon Carbide，简称AlSiC）是一种复合材料，通常用于制造高性能的散热器、电子封装和其他需要优良导热性能的应用。

加工参数会根据具体的加工工艺和设备而有所不同，以下是一般用于铝碳化硅加工的一些建议参数：
1.切削工具：使用硬质合金刀具，通常为立铣刀、钻头或螺旋刀
具。

刀具的选择应考虑材料的硬度和磨损性能。

2.切削速度（Cutting Speed，Vc）：切削速度是指刀具切削工件
的线速度。

对于铝碳化硅，建议切削速度较低，通常在50到
200米/分钟的范围内。

这有助于减小刀具磨损和提高表面质量。

3.进给速度（Feed Rate，F）：进给速度是指刀具在单位时间内
沿工件表面运动的距离。

建议使用适中的进给速度，通常在0.05
到0.5毫米/刀齿。

4.切削深度：切削深度应适中，以确保切削过程的稳定性。

过大
的切削深度可能导致振动和加工表面质量下降。

5.冷却和润滑：由于铝碳化硅具有较高的导热性，适当的冷却和
润滑是关键。

可以使用切削液或空气喷射来降低加工温度，并
减小刀具磨损。

6.夹持方式：在加工过程中，确保工件夹持牢固，以防止振动和
误差。

可考虑采用合适的夹持装置，如真空吸附或机械夹紧。

7.刀具磨损监测：定期监测刀具磨损并及时更换，以保持加工质
量和效率。

请注意，这些参数仅供参考，具体的加工参数应该根据实际情况进行调整。

在进行铝碳化硅加工之前，建议与材料供应商或设备制造商联系，以获取更详细的加工建议。

铝碳化硅砖生产工艺解释说明以及概述1. 引言1.1 概述铝碳化硅砖是一种具有良好耐火性能和高温稳定性的特种陶瓷材料，广泛应用于各个行业的高温设备中。

其生产工艺对于确保产品质量和性能至关重要。

1.2 文章结构本文将围绕铝碳化硅砖生产工艺展开论述，共分为四个部分。

首先，在引言部分概述了文章的主要内容以及铝碳化硅砖的重要性。

之后，在第二部分中详细解释说明了铝碳化硅砖生产工艺的流程和步骤，并探讨了原材料的选择和准备工作。

接着，在第三部分中，我们将对铝碳化硅砖生产工艺进行概述，包括市场需求分析、属性优势与应用领域以及成本效益分析。

最后，在结论部分总结文章主要发现，并展望了未来发展方向，并提出对该工艺的评价和建议。

1.3 目的本文旨在全面介绍铝碳化硅砖生产工艺，并对其进行解释说明和概述。

通过深入理解铝碳化硅砖的生产工艺，我们可以更好地认识这种特种陶瓷材料，并为相关行业提供参考和指导。

同时，通过对市场需求、属性优势和成本效益等方面的分析，可以为企业决策提供有益信息。

最后，通过总结论文主要发现和展望未来发展方向，我们可以推动铝碳化硅砖生产工艺的改进和创新。

2. 铝碳化硅砖生产工艺解释说明:2.1 工艺介绍:铝碳化硅砖是一种高性能陶瓷材料，常用于耐火材料、高温设备和石油化工等领域。

其生产工艺主要包括原材料选择与准备、工艺步骤及参数控制等方面。

这些步骤旨在确保最终产品的质量和性能。

2.2 原材料选择与准备:铝碳化硅砖的生产所需的主要原材料包括阳极树脂、沥青、气相硅化剂和气相碳化剂。

其中阳极树脂被用作基体组分，沥青是生成孔隙结构所必需的物质，气相硅化剂则用于提供二氧化硅基质，而气相碳化剂则用于形成碳相。

在生产过程中，首先需要将这些原材料进行筛选和计量，确保其配比准确以及没有外来杂质的存在。

此外，在混合过程中需要注意加入适量的活性物质和表面处理剂，以增强原料之间的黏结力和可塑性。

2.3 工艺步骤及参数控制:铝碳化硅砖的生产工艺涉及多个步骤，每个步骤都需要严格控制各项参数以保证产品质量的稳定性。

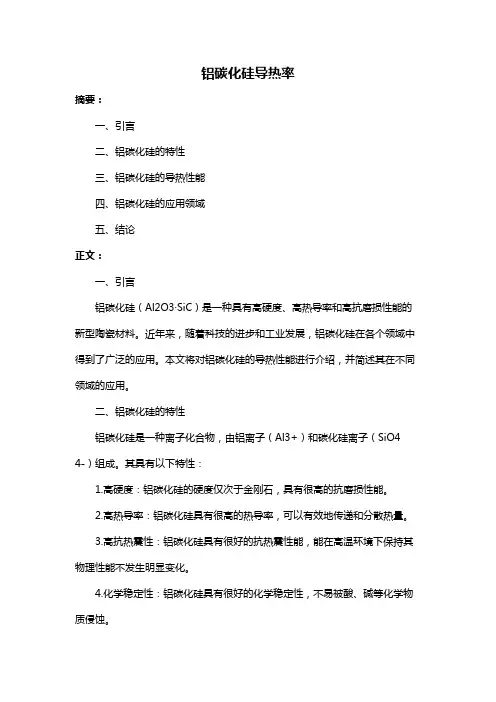

铝碳化硅导热率摘要：一、引言二、铝碳化硅的特性三、铝碳化硅的导热性能四、铝碳化硅的应用领域五、结论正文：一、引言铝碳化硅（Al2O3·SiC）是一种具有高硬度、高热导率和高抗磨损性能的新型陶瓷材料。

近年来，随着科技的进步和工业发展，铝碳化硅在各个领域中得到了广泛的应用。

本文将对铝碳化硅的导热性能进行介绍，并简述其在不同领域的应用。

二、铝碳化硅的特性铝碳化硅是一种离子化合物，由铝离子（Al3+）和碳化硅离子（SiO4 4-）组成。

其具有以下特性：1.高硬度：铝碳化硅的硬度仅次于金刚石，具有很高的抗磨损性能。

2.高热导率：铝碳化硅具有很高的热导率，可以有效地传递和分散热量。

3.高抗热震性：铝碳化硅具有很好的抗热震性能，能在高温环境下保持其物理性能不发生明显变化。

4.化学稳定性：铝碳化硅具有很好的化学稳定性，不易被酸、碱等化学物质侵蚀。

三、铝碳化硅的导热性能铝碳化硅具有很高的热导率，其热导率一般在100-250 W/(m·K)之间，远高于普通陶瓷材料。

这使得铝碳化硅在高温环境下能够有效地传递和分散热量，从而保证了其良好的热稳定性和可靠性。

四、铝碳化硅的应用领域铝碳化硅的高热导率、高硬度和化学稳定性使其在许多领域具有广泛的应用前景，主要包括以下几个方面：1.电子器件：铝碳化硅可应用于高功率电子器件的散热，如功率放大器、微波器件等。

2.工业炉具：铝碳化硅的高热导率使其成为优良的工业炉具材料，可提高炉具的热效率和使用寿命。

3.汽车发动机：铝碳化硅可用于汽车发动机的散热，降低发动机温度，提高发动机的性能和寿命。

4.核反应堆：铝碳化硅具有很好的抗辐射性能，可用于核反应堆的结构材料和散热材料。

5.航空航天：铝碳化硅的高热导率和抗磨损性能使其在航空航天领域具有广泛的应用，如火箭发动机喷口、导弹鼻锥等。

五、结论铝碳化硅作为一种具有高热导率、高硬度和化学稳定性的新型陶瓷材料，在电子器件、工业炉具、汽车发动机、核反应堆和航空航天等领域具有广泛的应用前景。

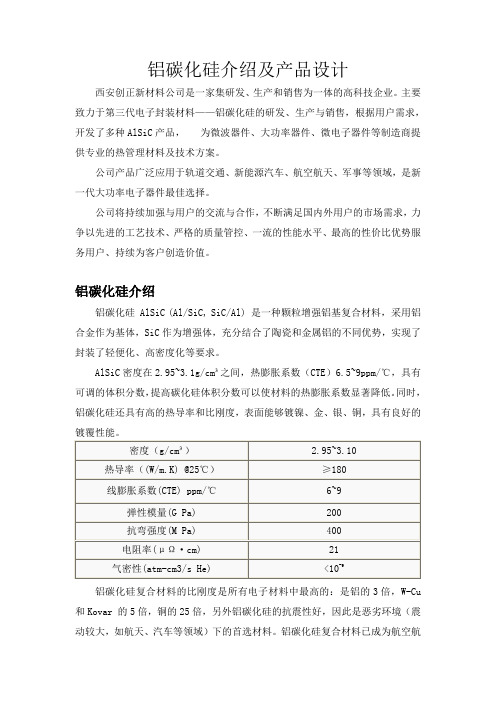

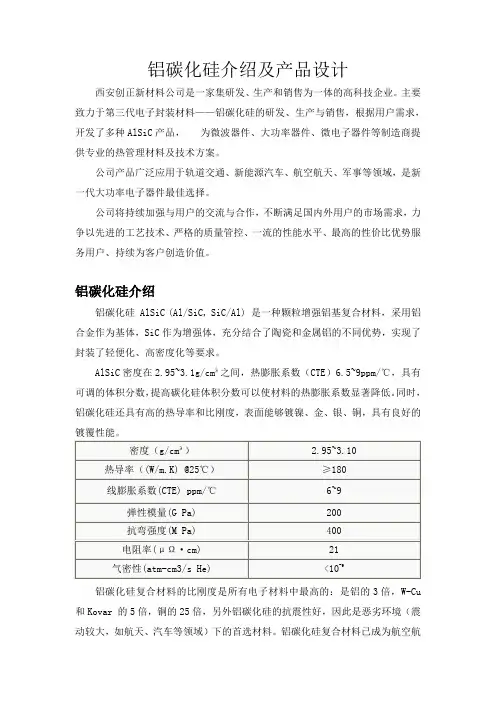

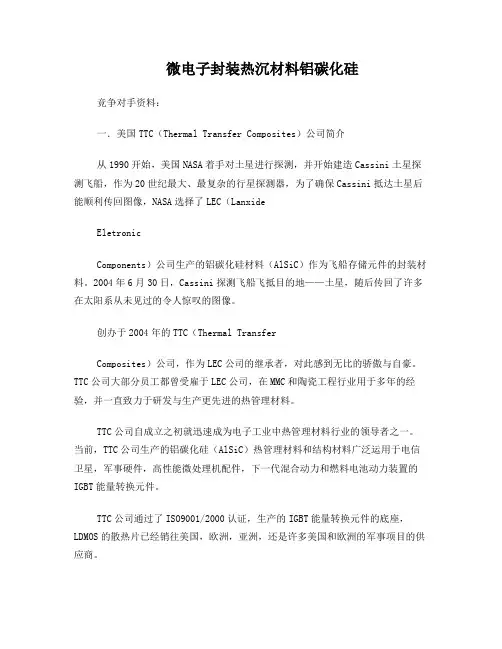

铝碳化硅介绍及产品设计西安创正新材料公司是一家集研发、生产和销售为一体的高科技企业。

主要致力于第三代电子封装材料——铝碳化硅的研发、生产与销售，根据用户需求，开发了多种AlSiC产品，为微波器件、大功率器件、微电子器件等制造商提供专业的热管理材料及技术方案。

公司产品广泛应用于轨道交通、新能源汽车、航空航天、军事等领域，是新一代大功率电子器件最佳选择。

公司将持续加强与用户的交流与合作，不断满足国内外用户的市场需求，力争以先进的工艺技术、严格的质量管控、一流的性能水平、最高的性价比优势服务用户、持续为客户创造价值。

铝碳化硅介绍铝碳化硅AlSiC(Al/SiC,SiC/Al)是一种颗粒增强铝基复合材料，采用铝合金作为基体，SiC作为增强体，充分结合了陶瓷和金属铝的不同优势，实现了封装了轻便化、高密度化等要求。

AlSiC密度在2.95~3.1g/cm³之间，热膨胀系数（CTE）6.5~9ppm/℃，具有可调的体积分数，提高碳化硅体积分数可以使材料的热膨胀系数显著降低。

同时，铝碳化硅还具有高的热导率和比刚度，表面能够镀镍、金、银、铜，具有良好的镀覆性能。

铝碳化硅复合材料的比刚度是所有电子材料中最高的：是铝的3倍，W-Cu 和Kovar的5倍，铜的25倍，另外铝碳化硅的抗震性好，因此是恶劣环境（震动较大，如航天、汽车等领域）下的首选材料。

铝碳化硅复合材料已成为航空航天、国防、功率模块和其他电子元器件所需求的新型封装材料。

用于航空航天微波、功率放大模块等电子器件及模块的封装壳体或底座。

与其他材料性能对比：铝碳化硅产品设计◆板类产品用AlSiC制成各种板类的产品，用于各类电路的热沉、基板、封盖、过渡片等，可替代目前在使用的氧化铍、氮化铝、钼片、钨铜合金及其它金属材料。

板类产品，可分为裸材和表面覆铝。

◇产品成型尺寸长度宽度厚度外形加工内部加工最大24524510可加工各种形状可打孔、攻丝、台阶孔等最小330.5在特殊要求下，可以制造最大245*350*80mm的材料，但制造成本将会很高。

铝碳化硅介绍及产品设计西安创正新材料公司是一家集研发、生产和销售为一体的高科技企业。

主要致力于第三代电子封装材料——铝碳化硅的研发、生产与销售，根据用户需求，开发了多种AlSiC产品，为微波器件、大功率器件、微电子器件等制造商提供专业的热管理材料及技术方案。

公司产品广泛应用于轨道交通、新能源汽车、航空航天、军事等领域，是新一代大功率电子器件最佳选择。

公司将持续加强与用户的交流与合作，不断满足国内外用户的市场需求，力争以先进的工艺技术、严格的质量管控、一流的性能水平、最高的性价比优势服务用户、持续为客户创造价值。

铝碳化硅介绍铝碳化硅AlSiC(Al/SiC,SiC/Al)是一种颗粒增强铝基复合材料，采用铝合金作为基体，SiC作为增强体，充分结合了陶瓷和金属铝的不同优势，实现了封装了轻便化、高密度化等要求。

AlSiC密度在2.95~3.1g/cm³之间，热膨胀系数（CTE）6.5~9ppm/℃，具有可调的体积分数，提高碳化硅体积分数可以使材料的热膨胀系数显著降低。

同时，铝碳化硅还具有高的热导率和比刚度，表面能够镀镍、金、银、铜，具有良好的镀覆性能。

铝碳化硅复合材料的比刚度是所有电子材料中最高的：是铝的3倍，W-Cu 和Kovar的5倍，铜的25倍，另外铝碳化硅的抗震性好，因此是恶劣环境（震动较大，如航天、汽车等领域）下的首选材料。

铝碳化硅复合材料已成为航空航天、国防、功率模块和其他电子元器件所需求的新型封装材料。

用于航空航天微波、功率放大模块等电子器件及模块的封装壳体或底座。

与其他材料性能对比：铝碳化硅产品设计◆板类产品用AlSiC制成各种板类的产品，用于各类电路的热沉、基板、封盖、过渡片等，可替代目前在使用的氧化铍、氮化铝、钼片、钨铜合金及其它金属材料。

板类产品，可分为裸材和表面覆铝。

◇产品成型尺寸长度宽度厚度外形加工内部加工最大24524510可加工各种形状可打孔、攻丝、台阶孔等最小330.5在特殊要求下，可以制造最大245*350*80mm的材料，但制造成本将会很高。

随着LED制造技术的飞跃以及器件更高性能的要求，对封装材料提出了更新、更高的要求，传统材料不再适用于高功率密度器件的封装。

过去大量使用的铝、铜、可伐或半导体材料等不能达到良好的导热指标和轻便的要求，而且成本较高，已不能满足这种高功率密度的需要。

这使得电子器件热管理问题成为瓶颈。

电子器件热管理问题得不到很好的解决，会导致电子器件的热失效，从而造成封装体与芯片因受热膨胀而开裂，芯片散热性不佳而停止工作。

当两种接触材料的热膨胀系数差异达到12ppm/K时，仅100次热循环就会出现热疲劳失效，在大功率LED应用中，高亮度产品的电流量提高(电流由早期0.3A发展到目前约1A)或因其高功率(由早期1W发展到目前约可达5W)致使单位面积高热量产生。

目前光电转换效率，每100%的能源只有约20%产生光，而有80%的能源变为热能损耗，因此热量是能源最大的消耗。

但同时若不移除多余的热能，则LED 使用寿命及效能将折损。

为了保证此类设备的可靠性，就需要解决热管理这个问题。

解决这一瓶颈最好的方法就是通过改变提高封装材料的性能。

一、大功率LED照明光源需要解决的散热问题大功率LED芯片在工作时就会产生大量的热量。

如何将产生的热量散发出去，保证一定环境温度条件下能长期正常工作显得尤为重要，解决好热耗散是大功率器件封装的关键。

大功率LED照明光源需要解决的散热问题涉及以下几个环节：1、晶片PN结到外延层;2、外延层到封装基板;3、封装基板到散热器4、散热器到空气为了取得好的导热效果，提高对流散热。

LED发出的热量通过导热硅脂/焊锡传递给基板，再通导热硅脂传递给铝散热器再将热量通过辐射和对流的方式带到周围的空气中，将热量排除，形成从LED芯片通过导热硅脂和铝基板到周围空气的散热通路。

材料热传导性能的一个很重要的指标是热阻，热阻是指热量传递通道上两个参点之间的温度差与两点间热量传递速率的比值。

越短的热传导距离、越大的截面积、越高的热传导系数对热阻的降低越有利，这就要求设计合理的封装结构和选择合适的材料。

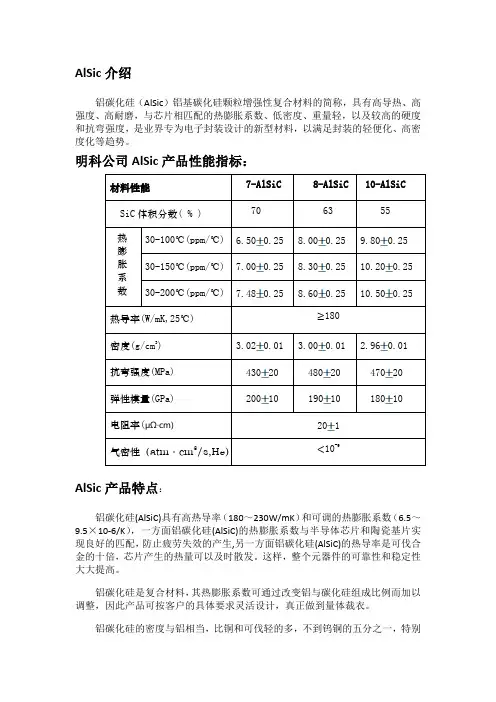

AlSic介绍铝碳化硅（AlSic）铝基碳化硅颗粒增强性复合材料的简称，具有高导热、高强度、高耐磨，与芯片相匹配的热膨胀系数、低密度、重量轻，以及较高的硬度和抗弯强度，是业界专为电子封装设计的新型材料，以满足封装的轻便化、高密度化等趋势。

明科公司AlSic产品性能指标：20020AlSic产品特点：铝碳化硅(AlSiC)具有高热导率（180～230W/mK）和可调的热膨胀系数（6.5～9.5×10-6/K），一方面铝碳化硅(AlSiC)的热膨胀系数与半导体芯片和陶瓷基片实现良好的匹配，防止疲劳失效的产生,另一方面铝碳化硅(AlSiC)的热导率是可伐合金的十倍，芯片产生的热量可以及时散发。

这样，整个元器件的可靠性和稳定性大大提高。

铝碳化硅是复合材料，其热膨胀系数可通过改变铝与碳化硅组成比例而加以调整，因此产品可按客户的具体要求灵活设计，真正做到量体裁衣。

铝碳化硅的密度与铝相当，比铜和可伐轻的多，不到钨铜的五分之一，特别适合于便携式器件、航空航天和其他对重量敏感领域。

铝碳化硅的比刚度（刚度除以密度）是所有电子材料中最高的，是铝的3倍，钨铜和可伐的5倍，铜的25倍；铝碳化硅的抗震性比陶瓷好，因此是恶劣环境下（器件震动较大的航天、高铁和汽车领域）的首选材料。

铝碳化硅可以大批量加工，加工工艺取决于碳化硅的含量，可以用电火花、金刚石和激光加工。

铝碳化硅可以镀镍、金、锡等，表面可以进行阳极氧化处理。

金属化的陶瓷基片可以钎焊到镀好的的铝碳化硅基板上，用粘结剂和树脂可以将印制电路板芯与铝碳化硅粘合。

铝碳化硅材料本身具有良好的气密性，可以满足军标要求。

铝碳化硅的物理性能和力学性能都是各向同性的。

优越的性能使AlSic比W-Cu、MO、BeO、Mo-Cu、AlN、Al2O3等封装材料具有更加广阔的使用空间。

我们推荐您使用明科碳化硅产品。

明科AlSic的应用：IGBT基板微电子器件热沉光电转换器外壳LED导热底座倒装芯片盖板。

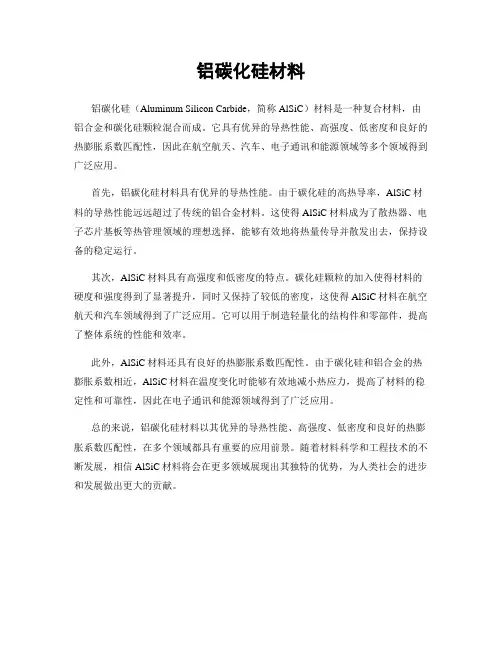

铝碳化硅材料
铝碳化硅（Aluminum Silicon Carbide，简称AlSiC）材料是一种复合材料，由铝合金和碳化硅颗粒混合而成。

它具有优异的导热性能、高强度、低密度和良好的热膨胀系数匹配性，因此在航空航天、汽车、电子通讯和能源领域等多个领域得到广泛应用。

首先，铝碳化硅材料具有优异的导热性能。

由于碳化硅的高热导率，AlSiC材料的导热性能远远超过了传统的铝合金材料。

这使得AlSiC材料成为了散热器、电子芯片基板等热管理领域的理想选择，能够有效地将热量传导并散发出去，保持设备的稳定运行。

其次，AlSiC材料具有高强度和低密度的特点。

碳化硅颗粒的加入使得材料的硬度和强度得到了显著提升，同时又保持了较低的密度，这使得AlSiC材料在航空航天和汽车领域得到了广泛应用。

它可以用于制造轻量化的结构件和零部件，提高了整体系统的性能和效率。

此外，AlSiC材料还具有良好的热膨胀系数匹配性。

由于碳化硅和铝合金的热膨胀系数相近，AlSiC材料在温度变化时能够有效地减小热应力，提高了材料的稳定性和可靠性，因此在电子通讯和能源领域得到了广泛应用。

总的来说，铝碳化硅材料以其优异的导热性能、高强度、低密度和良好的热膨胀系数匹配性，在多个领域都具有重要的应用前景。

随着材料科学和工程技术的不断发展，相信AlSiC材料将会在更多领域展现出其独特的优势，为人类社会的进步和发展做出更大的贡献。
