(完整word版)自由锻工艺设计

自由锻的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!自由锻的工艺流程自由锻是一种采用锻模与材料自由变形的新型锻造技术，其工艺流程如下：一、原材料准备阶段在进行自由锻的工艺流程之前，需要准备好所需的原材料。

自由锻造工艺规程编制(DOCX 34页)当用钢锭作原毛坯时，上式中还应加上冒口重量G 冒口和底部重量G 底部。

锻件重量G 锻件根据锻件图决定。

对于复杂形状的锻件，一般先将锻件分成形状简单的几个单元体，然后按公称尺寸计算每个单元体的体积，G 锻件可按下式求得； G 锻件=γ（V 1+V 2+…+V n ）式中 γ----金属的密度；V 1+V 2+…+V n-----各单元体体积。

对轴类锻件需考虑台阶处之余面（图8.3、8.4）所需的重量。

图8.3 台阶轴类锻件余面其计算公式为：G 余面=0.2（D-d ）2（D+2d ）(尺寸以dm 计算);图8.4 曲轴类锻件余面其计算公式为：G 余面=h 2B(尺寸以dm 计算)。

G 切头包括修切锻件端部时的料头重量和冲孔芯料等，端部料头重量的计算方法见表8.1。

表8.1是一种最简单的端部切料情况的计算方法，而实际上切料的数值与锻件的复杂程度有关。

例如锻造台阶时，为防止内凹和夹层现象，压痕和压肩时端部所留的最短长度应大于0.3D。

如果台阶轴的轴颈较短时，则切区的料头重量便要较多。

因此，复杂件切料的数值根据具体工艺来定。

表8.1 端部料头的计算公式冲孔芯料决定于冲孔方法和锻件尺寸，计算方法见表8.2.表8.2冲孔芯料的计算注：表中d --------实心孔之直径（mm）H --------冲孔前坯料的高度（mm）表8.3 火耗与加热次数所占锻件重量的百分比烧损的重量G 烧损与炉子的类型，毛坯的性质和加热次数等有关，一般用所占的百分数表示。

见表8.3。

钢锭冒口和底部切区的重量G 冒口和G 底部占整个钢锭重量百分比见表8.4。

8.2.2.毛坯尺寸的确定毛坯尺寸的确定与所采用的第一个基本工步（镦粗或拔长）有关，所采用的工步不同，确定的方法也不一样。

表8.4钢锭冒口和底部切去的重量百分比（％）（1）采用镦粗法锻制锻件时，毛坯尺寸的确定对于钢坯，为避免镦粗时产生弯曲，应使毛坯高度H 不超过其直径D（或方形边长A）的2.5倍，但为了在截料时便于操作，毛坯高度H不应小于1.25D（或A），即1.25D（A）≤H≤2.5D（A）对圆毛坯；D=（0.8～1）3坯V对方毛坯；A=（0.75～0.8）3坯V初步确定了D（或A）之后，应根据国家标准选用标准直径或边长。

自由锻造工艺规程的编制与举例(doc 12页)确定坯料的尺寸时，应满足对锻件的锻造比要求，并应考虑变形工序对坯料尺寸的限制。

采用镦粗法锻造时，为避免镦弯，坯料的高径比 (H 0 /D 0 <2.5)。

但为下料方便，坯料高径比还应大于1.25。

根据坯料质量，由下式求出坯料体积 V 坯。

V 坯 =m 坯/ ρρ——金属密度。

对于钢铁ρ =7.85kg/dm 3 。

然后，求出坯料横截面积A 0 。

采用拔长法锻造时，由公式：A 0 =R d A 1因锻后横截面积A 1 可知，故可求出A 0 ( 坯料为钢锭时，锻造比R d 取2.3～3.0；坯料为轧材时， R d 取l.3～1.5)，最后可求出坯料直径或边长。

（三）制定锻造工序根据不同类型的锻件选用不同的锻造工序。

工序确定后，尚须确定所用的工夹具、加热设备、加热和冷却规范及根据锻件质量确定锻造设备。

（四）自由锻件的锻造工艺规程举例。

自由锻件的锻造工艺规程举例见下表。

锻件名称齿轮坯工艺类别自由锻造材料45设备65kg空气锤加热火次１锻造温度范围1200～800℃锻件图坯料图序号工序名称变形简图１墩粗２冲孔３修整外圆４修整平面齿轮坯自由锻工艺过程锻件的结构工艺性绘制锻件图等工艺设计工作是解决如何锻造出合格锻件的问题，而锻件的结构工艺性，则是考虑什么样的结构容易优质高产地锻造出来的问题。

锻造方法不同，对零件的结构工艺性的要求也不同。

下面分别讨论自由锻、胎模锻和锤上模锻的零件结构工艺性。

( 一 ) 自由锻件的结构工艺性1、自由锻零件的特点自由锻主要生产形状简单、精度较低和表面粗糙度较高的毛坯。

这是设计锻件结构时要首先考虑的因素。

同时，还要在保证零件使用性能的前提下，考虑如何便于锻打，如何才能提高生产效率。

2、自由锻件的结构工艺性要求自由锻件的结构工艺性要求见下表。

结构工艺性要求不合理合理锻件上应避免有锥形和楔形表面应避免出现加强肋，工字形截面等复杂结构应力求简化两球形面的交接应避免出现形状复杂的凸台及叉形件的内凸台等自由锻件的结构工艺性(二) 胎模锻件和模锻件的结构工艺性1. 胎模锻和模锻件的特点胎模锻和模锻允许零件上有较复杂的曲面、肋条和小凸台，甚至可以在锻件上制出花纹和文字。

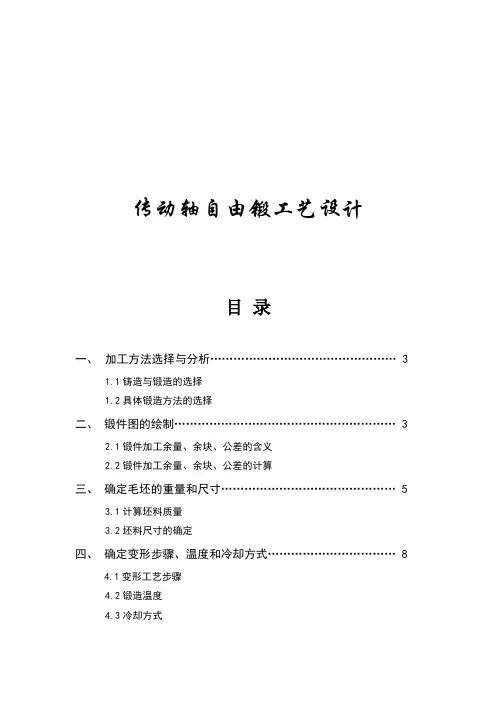

传动轴自由锻工艺设计目录一、加工方法选择与分析 (3)1.1铸造与锻造的选择1.2具体锻造方法的选择二、锻件图的绘制 (3)2.1锻件加工余量、余块、公差的含义2.2锻件加工余量、余块、公差的计算三、确定毛坯的重量和尺寸 (5)3.1计算坯料质量3.2坯料尺寸的确定四、确定变形步骤、温度和冷却方式 (8)4.1变形工艺步骤4.2锻造温度4.3冷却方式五、确定锻造设备 (10)六、确定锻造加热时间 (11)七、参考文献 (12)一．加工方法选择与分析1.1铸造与锻造的选择该传动轴零件为阶梯轴类零件，材料为45号钢，由于阶梯轴类零件在工作时，某些部位譬如与滑动轴承配合的轴颈往往要承受摩擦、磨损，严重时可能发生咬死现象，同时使轴类零件运转精度下降。

为使阶梯轴承受多种载荷的作用，必须增强其强度和冲击韧度，所以毛坯选用锻件以获得纤维组织，满足使用要求。

1.2具体锻造方法的选择自由锻：所用工具简单，并具有很强的通用性，生产准备周期短，锻件力学性能好；但自由锻件精度低，加工余量大，劳动强度大，生产率低，适合单件、小批量生产。

模锻：生产效率高，尺寸精度高，加工余量小，操作简单，劳动强度低，适合锻造形状复杂的锻件及大批量生产150kg以下的小型锻件。

综合分析零件特点与自由锻和模锻的优缺点，此零件外形结构单一无复杂加工面，且为小批量生产，要求力学性能好，所以选择其加工方法采用自由锻。

二、锻件图的绘制2.1锻件加工余量、余块、公差的含义：锻件图是工艺拟定的基础和工艺规程的核心内容，它是以零件图样为基础，结合自由锻工艺特点考虑余块与锻件形状、锻件加工余量和锻造公差等因素绘制而成。

（1）锻造余块:在零件上难以锻出的部位添加一些大于余量的金属，以简化锻件外形、便于直接锻造成形，这些多余的金属称为锻造余块。

（2）锻件加工余量:为保证零件机械加工尺寸和表面粗糙度，在零件外表面需要加工部分增加供切削加工的金属，称为锻件余量。

（3）锻造公差:零件基本尺寸加上加工余量为锻件基本尺寸。

图2- 6传动轴简化后的形状自由锻工艺编制如图2-5 所示轴的锻造工艺规程。

轴材料为45钢，数量20件。

图2-5轴零件简图1. 简化锻件形状为简化锻件形状与锻造工序，故键槽，退刀槽，销，小孔均加余块，不予锻出：同时考虑减少轴的 台阶数。

按表2-1来确定是否加余块,即台阶是否锻出。

零件总长度: L =400mm各部分长度:由左向右分别设各段长度为l 1﹑l 2﹑l 3﹑l 4, l 5, l 6,及l 7；则l 1=55mm l 2=34mm l 3=22mm l 4=194mm l 5=20mm l 6=45mm l 7=32mm各部分直径: 相应的直径分别设为D 1、 D 2、D 3、D 4、D 5 ,D 6, D 7, 则 D 1=φ28mm D 2=φ36mm D 3=φ40mm D 4=φ48mm D 5=φ40mm D 6=φ36mm D 7=φ25mm各部分台阶高度:由左向右台阶高度分别设为h 1、h 2、h 3、h 4、h 5、h 6，则h 1 = mm=4mm22836212-=-D D h 2 = mm=2mm 23640223-=-D D h 3 = mm=4mm 24048234-=-D D h 4 = mm=4mm 24048254-=-D D h 5= mm=2mm 23640265-=-D D h 6= mm=5.5mm 22536276-=-D D查表2-1,根据各部分台阶高度h 1、h 2、h 3、h 4、h 5、h 6),零件总长(L)及相邻台阶直径(D 2、D 3、D 4、D 5 ,D 6, D 7,),查得各部分锻出的最小长度。

因为除h 6=5.5mm>5mm 外,其余h 均小于5mm,故l 1 至 l 6为锻不出部分，应加余块。

右端台阶（l 7段）：根据h 6=5.5mm,L=400mm,相邻直径D 6=36mm,查表2-1得锻出台阶的最小长度l =32mm<140mm ，故不需锻出。

传动轴自由锻工艺设计说明书设计题目：传动轴自由锻工艺设计目录一、毛坯的选择与获得 (2)1.锻件毛坯类型： (2)2.选择毛坯获得方法： (3)二.锻件加工余量、余块、公差的计算 (3)三．毛坯重量、尺寸的计算 (5)1.毛坯质量的计算： (5)2.坯料尺寸的计算： (6)四.确定变形步骤、温度和冷却 (7)1.确定变形步骤： (7)2.确定锻造温度 (9)五.设备的选择 (9)参考文献 (10)一、毛坯的选择与获得毛坯的选择和拟定毛坯图是制定工艺规程的最初阶段工作之一，也是一个比较重要的阶段，毛坯的形状和特征（硬度，精度，金相组织等）对机械加工的难易，工序数量的多少有直接影响，因此，合理选择毛坯在生产占相当重要的位置，同样毛坯的加工余量的确定也是一个非常重要的问题。

1.锻件毛坯类型：毛坯种类的选择决定与零件的实际作用、材料、形状、生产性质以及在生产中获得可能性。

该零件为台阶轴类零件，主要用于传动和支撑，在工作当中需要承受较大的载荷和强度。

45号钢为常用中碳调质结构钢，该钢冷塑性一般，退火、正火比调质时要稍好，具有较高的强度和较好的切削加工性，经适当的热处理以后可获得一定的韧性、塑性和耐磨性，材料来源方便。

2.选择毛坯获得方法：毛坯的制造方法主要有以下几种：1、型材2、锻造3、铸造4、焊接5、其他毛坯。

根据零件的材料45钢，用型材或锻件，但从经济方面着想，如用型材中的棒料，对于输出轴来说加工余量太大，这样不仅浪费材料，而且还增加机床，刀具及能源等消耗，而锻件具有较高的抗拉抗弯和抗扭强度，冲击韧性常用于大载荷或冲击载荷下的工作零件。

该零件为台阶轴类零件，主要用于传动和支撑，在工作当中需要承受较大的载荷和强度，因此需要用热变形工艺锻造进行加工，使其纤维方向和应力方向一致，提高零件性能。

本零件生产批量为中批量，所以综上所叙选择锻件中的自由锻。

二.锻件加工余量、余块、公差的计算机械加工余量：为保证零件机械加工尺寸和表面粗糙度，在零件外表面需要加工部分，留一层作机械加工的金属，这部分称为机械加工余量。

制定自由锻工艺规程零件图图示的为一轴类零件，制定自由锻工艺规程。

该零件使用材料为45钢，采用自由锻制坯，设计过程如下：（1）绘制锻件图，根据零件图并考虑余量和公差绘出锻件图（参考李尚建—《锻造工艺及模具》）ⅠⅡⅢⅣⅤ（2）制定变形工艺（3）由锻件图可知，该轴最大轴径D2=296mm，轴向长度L=1425mm。

参照类似锻件锻造工艺确定工艺方案如下：坯料——预拔长——压肩——拔长制成品（4）工序尺寸的计算①预拔长：考虑拉缩问题，取保险量△=30mm，因此预拔长直径D拔=296+30=326mm②分段压痕压肩：轴Ⅰ，Ⅴ段，考虑到拔长后端面不平，切除料头质量，下料体积VⅠ0=1/4xπDⅠ2xL1+0.21D3 =12585218mm3下料长度LⅠ0= 4VⅠ0/(πD2拔)=150mm轴ⅡⅣ段，根据经验应按大于工程尺寸并小于正公差下料VⅡ0=1/4xπDⅡ2xLⅡ=8772435mm3下料长度LⅡ0= 4VⅡ0/(πD2拔)=105.2mm轴Ⅲ段VⅢ0=1/4xπDⅢ2xLⅢ=20286598mm3下料长度LⅢ0= 4VⅢ0/(πD2拔)=243.2mm压肩深度按下时确定h=（1/3~1/4）x（D-d）=（1/3~1/4）x（296-212）=21~28mm ⑸计算坯料尺寸原坯料尺寸包括锻件尺寸及烧损，即V0=(V锻+V切)x（1+δ）V锻=59000168 mm3V切=4001813 mm3取烧损率δ=3.5%得V0=65207051 mm3选择圆柱坯料Φ340，即D0=340mmH0=4V0/(πD20)=718mm锻件重量G坯=ρx V0=515Kg⑹选择设备吨位根据锻件形状尺寸，查表3—10，选用3.0吨自由锻锤⑺确定锻造火次及温度范围45钢始锻温度为1200℃终锻温度为800℃㈧热处理为方便机加工，锻件热处理定为退火，随炉冷却工艺卡片。

您当前的位置：第四章>>第四节返回4.4 自由锻工艺4.4.1 自由锻的工艺特点一．应用设备和工具有很大的通用性，且工具简单，所以只能锻造形状简单的锻件，操作强度大，生产效率低。

二．自由锻可以锻出质量从不到1kg到200～300t的锻件。

对大型锻件，自由锻是唯一的加工方法，因此自由锻在重型机械制造中有特别重要的意义。

三．自由锻依靠操作者控制其形状和尺寸，锻件精度低，表面质量差，金属消耗也较多。

所以，自由锻主要用于品种多，产量不大的单件小批量生产，也可用于模锻前的制坯工序。

4.4.2 自由锻的基本工序无论是手工自由锻、锤上自由锻以及水压机上自由锻，其工艺过程都是由一些锻造工序所组成。

所谓工序是指在一个工作地点对一个工件所连续完成的那部分工艺过程。

根据变形的性质和程度不同，自由锻工序可分为：基本工序，如镦粗、拔长、冲孔、扩孔、芯轴拔长、切割、弯曲、扭转、错移、锻接等，其中镦粗、拔长和冲孔三个工序应用得最多；辅助工序，如切肩、压痕等；精整工序，如平整、整形等三类。

一．镦粗镦粗是使坯料的截面增大，高度减小的锻造工序。

镦粗有完全镦粗如图4-15所示和局部镦粗。

局部镦粗按其镦粗的位置不同又可分为端部镦粗和中间镦粗两种，如图4-16所示。

图4-16完全镦粗镦粗主要用来锻造圆盘类（如齿轮坯）及法兰等锻件，在锻造空心锻件时，可作为冲孔前的预备工序。

镦粗的一般规则、操作方法及注意事项如下：1．被镦粗坯料的高度与直径（或边长）之比应小于2.5～3，否则会镦弯，如图4-17a所示。

工件镦弯后应将其放平，轻轻锤击矫正，如图4-17b所示。

局部镦粗时，镦粗部分坯料的高度与直径之比也应小于2.5～3。

2．镦粗的始锻温度采用坯料允许的最高始锻温度，并应烧透。

坯料的加热要均匀，否则镦粗时工件变形不均匀，对某些材料还可能锻裂。

图2-17 局部镦粗a)漏盘上镦粗 b)胎膜内镦粗 c)中间镦粗图4-17 镦弯的产生和矫正（a）镦弯的产生 b)镦弯的矫正3．镦粗的两端面要平整且与轴线垂直，否则可能会产生镦歪现象。
