AI007温度控制器校准作业指导书

1 .目的为维持本公司各测量仪器及测试/实验设备之精确度与使用寿命，对测量，检测，实验等仪器设备进行有效管理，以确保其测量精度满足使用要求，确保测量，检测，实验等仪器处于良好的运行状态。

2 .范围适用本公司所有的测量仪器/设备，量具，实验设备。

3 .定义3.1 标准仪器：用作校验测量仪器，仪表，及量具等，标准仪器需经国家计量机构校验合格。

3. 2校验：用标准仪器对量规，测量仪器/设备进行校正和调整。

3. 3免校：测量仪器/设备的使用不直接影响产品品质或仅提供为参考使用。

3. 4外校：凡本公司无法校验的测量仪器或量校所需之标准条件，经由国家认可校验单位，仪器设备之原供应商或者经本公司评估合格的供应商，可提供检验报告书，并可追溯国家或国际标准。

4. 5内校：利用可追溯国家或国际标准之品保部的仪器，校验其它单位的仪器量具。

5. 6报废：无法维修或无维修价值之仪器设备。

6. 7校正周期：外校仪器设备周期一年，内校仪器设备周期为6个月。

4.职责4. 1品保部：4.1.1 负责公司所有量规，仪器/设备，实验设备的统一申购。

4.1.2 统筹量规，仪器/设备校正工作，按照公司年度内外校计划安排校正并保存记录。

4.1.3 负责量规，仪器/设备的会同验收，对量规，仪器/设备保养记录和作业指导书进行编制。

4. 2财务部：4. 2.1负责公司所有量规，仪器/设备，实验设备的资产管制。

7. 3采购部4. 3.1公司所有量规，仪器/设备的采购，外校及相关事项。

4. 4使用单位：4. 4.1仪器/设备采购有关事项的审查，会同验收。

4.4.2按照作业指导书对量规，仪器/设备进行监督，保管，保养，盘点，异动之管理。

4. 4.3保持本部门所用量规，仪器/设备完好及不超过校正周期。

4. 4.4如丢失，损坏，失准应及时报告品保部。

4 . 5. 5要求所有操作员严格按照仪器/设备作业指导书执行。

5 .工作内容5.1 量规，仪器/设备校正作业流程见附件。

温度校准仪安全操作及保养规程温度校准仪是科学实验、制造工艺和质量控制中经常使用的一种仪器，用来校准温度测量设备。

在使用和保养温度校准仪时，为确保操作安全和设备寿命，需要遵守以下的操作和保养规程。

安全操作规程1. 资格认证在使用温度校准仪和进行校准工作之前，需要经过相应的资格认证和培训，熟悉温度校准仪的操作和使用技巧，了解安全操作规程和校准操作流程，掌握常识和技术知识。

2. 操作环境在进行温度校准操作时，应当保持良好的操作环境和工作条件，确保操作设备和周围环境的清洁和整洁，避免杂物、油污、尘土等对仪器造成影响，同时服务人员应对环境风险评估，并严守工作纪律。

3. 适当的标准在进行温度校准时，要根据实际需要和被校准仪器的规格精度准确度等要求，选择适当的标准，程序化操作，防止传递偏差，提高校准效果，步骤和流程不可省略。

4. 稳定状态在进行温度校准操作前，需要预热设备，使其达到稳定状态，以确保校准结果的准确和精确，而且在校准过程中，设备质量稳定性是最重要的指标之一。

5. 校准计算在进行温度校准计算时，必须遵循相关计算公式及规范，谨慎思考，确认计算结果，当单独校准量不可达到标准值时，需综合考虑影响因素并决定是否要停用或送检等情况，并进行适当的记录和通报。

6. 操作规范在操作温度校准仪时必须严格按照操作规范执行，操作细节必须符合标准和流程，熟练掌握仪器的开启、关闭及调节、校准等步骤，不能违规操作或改装，减少仪器的损坏和人为疏忽带来的事故风险。

7. 保证安全操作人员应具备安全意识，时刻关注温度校准仪的状态、运动轨迹和周围环境变化等情况，保证操作安全。

当温度校准仪出现故障、尘污等情况时，停用处理，并及时接受检修和保养。

保养规程1. 日常保养温度校准仪的日常保养工作主要包括清洁清扫、漏水检查、热电偶改换等。

操作人员应定期对设备的周边、内部、外部及重要部位进行清洁，避免损伤仪器表面或光学元件，避免污损内部各部件，防止灰尘、腐蚀剂以及其它污染物进入设备内部。

一、工程概况工程为4×600MW燃煤发电机组，其主要温度测量元件有工业用热电偶、热电阻和双金属温度计。

温度参数是对电厂经济安全运行监控的重要依据。

单台机组共有热电偶近675支，热电阻443多支，主要用于汽水系统温度、壁温、烟温、轴温等的测量。

测温元件按照要求强检项目为100%检定，抽检项目按总数量的均方根进行检定，双金属温度计约有198多支，应进行100%进行检定。

二、施工依据1、《电力建设施工及验收规范》（热工仪表及控制装置篇）2、《火电施工质量验收及评定标准》（热工仪表及控制装置）3、《火力发电厂热工仪表及控制装置监督条例》4、《国家计量检定规程》JJG351-96 工业用廉金属热电偶JJG229-98 工业铂、铜热电阻JJG226-98 双金属温度计5、西南设计院图纸及有关厂家说明书。

三、主要量具、工器具（一）热电偶校验1、二等标准铂铑10—铂热电偶两支2、6位半数字万用表一个3、管式检定炉、油恒温槽各一台4、电子交流稳压器一台5、冰点槽一个6、工业热电偶、热电阻自动检定系统各一套7、500V兆欧表一台8、钢卷尺、游标卡尺各一只9、平口、十字花螺丝刀各一把（二）热电阻校验1、二等标准铂电阻温度计两支2、电子交流稳压器一台3、标准油槽一台4、工业热电偶、热电阻自动检定系统5、绝缘电阻表100V 一台6、冰点槽一个7、数字万用表6位半一台8、平口、十字花螺丝刀各一把9、万用表一个四、劳动力组织1．工程负责人：刘洪胤施工责任人：李茂果安全责任人：何述胜质量责任人：唐增军技术责任人：陈华2．调试工：5名五、施工条件1、施工图纸、有关技术文件及必要的仪表使用说明书齐全。

2、施工人员已经过必要的技术培训等工作。

3、已做好技术交底和安全交底工作。

4、检验用的标准仪表和仪器应具备有效的检定合格证。

5、计量室应光线充足，不应有震动和较强的电磁场干扰。

6、校验人员应具有校验温度元件的资质且持证上岗。

第1篇一、设备准备1. 确认温度控制仪已正确连接电源，且电源开关处于关闭状态。

2. 检查温度控制仪的传感器是否完好，并与被测物体正确连接。

3. 确认温度控制仪已安装并固定在稳定的位置，避免震动和倾斜。

二、操作步骤1. 开启温度控制仪电源，等待设备初始化。

2. 设置温度控制仪的温度设定值：a. 按下“设定”键，进入设定模式。

b. 使用“加”、“减”键调整温度设定值。

c. 确认设定值后，按下“确认”键，退出设定模式。

3. 设置温度控制仪的工作模式：a. 按下“模式”键，选择所需的工作模式（如：恒定温度、定时加热、定时冷却等）。

b. 使用“加”、“减”键调整工作模式。

c. 确认工作模式后，按下“确认”键，退出设定模式。

4. 检查温度控制仪的报警设置：a. 按下“报警”键，进入报警设置模式。

b. 使用“加”、“减”键调整报警温度。

c. 确认报警温度后，按下“确认”键，退出设定模式。

5. 启动温度控制仪：a. 确认所有设置完成后，按下“启动”键，开始工作。

b. 温度控制仪开始根据设定值进行温度控制。

6. 监控温度控制仪的工作状态：a. 观察温度控制仪显示屏，了解当前温度、设定温度、报警温度等信息。

b. 如有异常情况，及时调整设定值或停止工作。

三、注意事项1. 温度控制仪在运行过程中，禁止触碰传感器、加热器等部件，以免发生危险。

2. 在调整温度设定值时，请确保温度设定值在设备允许的工作范围内。

3. 温度控制仪运行时，禁止将其放置在易燃、易爆、腐蚀性等有害环境中。

4. 温度控制仪运行过程中，如需停止工作，请先关闭“启动”键，再关闭电源开关。

5. 定期检查温度控制仪的传感器、加热器等部件，确保设备正常运行。

6. 如发现设备故障，请立即停止使用，并联系专业人员进行维修。

四、维护保养1. 定期清洁温度控制仪的显示屏、按键等部件，保持设备整洁。

2. 定期检查温度控制仪的电源线、传感器线等连接线，确保连接牢固。

3. 按照设备说明书进行定期维护保养，确保设备正常运行。

篇一：测量仪器校准作业指导书1. 适用范围用于校准玻璃量器、容量筒、坍落度测定仪、试模、碎（卵）石标准筛、砂浆分层度测定仪、混凝土贯入阻力仪、砂浆稠度测定仪、养护室等试验用仪器设备得校准以及工程施工现场使用得混凝土搅拌机自设加水装置、测深水铊、测深仪等设备得校准。

2. 职责2.1. 子公司计量管理部门负责对校准计划得实施情况进行检查、监督。

2.2. 使用单位计量员负责组织试验人员或测量人员实施校准工作；试验站负责人或测量班班长对校准结果进行审核。

3. 校准用测量仪器与用具校准玻璃量器：架盘天平（称量1000g,精度1g）。

校准容量筒：台称（称量50kg或100kg，感量50g）、钢直尺（长500mm,分度值1mm）、玻璃板（尺寸以能盖住容量筒口为宜）。

校准坍落度测定仪：钢直尺，长300〜500mm,分度值0、5〜1mm。

校准试模：游标卡尺（长200mm或以上，分度值0、02mm）、钢直尺（长300mm,分度值0、5mm）钢角尺。

校准碎（卵）石标准筛：游标卡尺（200mm，分度值不小于0、02mm）。

校准砂浆分层度测定仪：游标卡尺（300mm,分度值不低于0、02mm）。

校准混凝土贯入阻力仪：游标卡尺（150mm,分度值不低于0、02mm）、200 x 200mn平板玻璃一块。

校准砂浆稠度仪：架盘天平（500g,精度1g）、钢直尺（300mm,精度1mm）。

校准混凝土搅拌机加水装置：台称、秒表（或带秒针得手表）、铁桶（或容器）。

校准养护室温度、相对湿度：干、湿温度计与时钟。

校准测深水铊、测深仪：钢卷尺（30m） 1 把。

校准用测量仪器需经确认合格。

4. 玻璃量器校准实施步骤4.1. 外观检查：目测检查玻璃量器有无损坏,就是否干净,刻度线就是否清淅。

4.2. 玻璃量器容积得校准：⑴记录校准环境温度（最好控制在20 士/范围内）。

准备校准用得蒸馏水或食用自来水。

⑵量器称重；⑶将校准用水装入量器内至标称容积得刻线处，称重。

热控仪表校验作业指导书目录一、编制依据 (1)二、作业任务 (1)三、作业准备及作业环境条件 (2)四、施工进度安排 (3)五、作业方法及施工要求 (3)六、作业质量标准及检验要求 (10)七、职业安全卫生与环境管理 (10)八、绿色工程管理措施 (10)九、强制性条文 (11)十、创优措施 (11)十一、应急预案 (12)热控仪表校验作业指导书一、编制依据1.1 《新疆电力设计院设计》1.2 《电力建设施工及验收技术规范》（热控部分）(DL/T5190.5-2004)1.3 《火力发电厂热工仪表及控制装置监督条例》(83)水电电生字第73号1.4 《热工仪表及控制装置检修运行规程》(86)水电电生字第93号1.5 《火电工程调整试运质量检验及评定标准》(DL/T5210.4-2009)。

1.6 《电力建设安全工作规程》（火力发电厂部分）1.7 《火力发电厂基本建设工程启动及峻工验收规程》1.8 《火电机组达标投产考核标准（2001年版）》1.9 《火力发电厂技术标准（计量标准）》。

1.10《热工技术手册》1.11 设计及制造厂家技术标准和要求及供货商产品说明书及相关技术图纸二、作业任务2.1 工程概况大唐呼图壁热电厂2×300MW工程，本工程由大唐集团建设，其中2号机组由湖北省火电二公司承担安装及单体调试工作，总体设计由新疆电力设计院设计。

锅炉由东方锅炉集团股份有限公司提供DG1060/17.5-II13亚临界锅炉。

为一次中间再热、采用单炉膛、平衡通风、固态排渣、四角切圆燃烧、全钢架、全悬吊结构锅炉。

汽轮机由东方集团东方汽轮机有限公司提供CC300/270-16.67/0.4/538/538一次中间再热、凝汽式汽轮机。

发电机由东方电气集团东方电机有限公司的“水氢氢”冷却方式汽轮发电机组.2.2 工程量2号机组系统中所有工业用热电偶、热电阻校验，弹簧管压力表校验，双金属温度计校验，压力、差压变送器校验，压力、差压及液位开关等校验。

仪器校正作业指导书版 本本 生效日期生效日期 制定部门制定部门1.0目的目的维持量测设备之准确度维持量测设备之准确度,,确保产品质量。

确保产品质量。

2.0范围范围量规仪器总表内所规定之需校验之量测设备。

3.0职责职责3.1量测设备使用者量测设备使用者: : : 配合校验联络单按时将必须校验之设备送品质部仪校室校验；配合校验联络单按时将必须校验之设备送品质部仪校室校验； 3.2仪校室管理员仪校室管理员: : : 确保校验之设备均能及时校验；确保校验之设备均能及时校验；确保校验之设备均能及时校验； 3.3品质主管负责审核外校量规仪器之校验结果；4.0 4.0 作业程序作业程序作业程序4.1本公司量测设备校验分三类本公司量测设备校验分三类 4.1.1免校免校4.1.1.1凡属参考性质、辅助设备之仪器、量具免校； 4.1.1.2非用于生产测试、检验之事务性仪器、量具等免校； 4.1.2.4.1.2.外校外校外校指凡经国家法定受权单位指凡经国家法定受权单位,,校正仪器、量具的行为。

依实际使用频率订制校正周期依实际使用频率订制校正周期,,外校量具、仪器一般为用来传达量值的标准器或较精密而无法自校的仪器、量具；4.1.3.4.1.3.内校内校内校经国家法定受权单位校正的合格仪器、量具(标准器标准器))进行校正本公司其它仪器、量具及测试设备的行为量具及测试设备的行为,,其校正周期详见『量规仪器总览表』； 4.2 4.2 标准件管理规定标准件管理规定标准件管理规定4.2.1 4.2.1 应可追溯国家标准；应可追溯国家标准；应可追溯国家标准；4.2.2 4.2.2 标准件可由认定合格人员进行校验及检测用；标准件可由认定合格人员进行校验及检测用； 4.2.3 4.2.3 标准件应由仪校室保管；标准件应由仪校室保管；标准件应由仪校室保管； 4.3 4.3 内校规定内校规定内校规定仪器校正作业指导书版 本本 生效日期生效日期 制定部门制定部门4.3.1校验人员资格校验人员资格4.3.1.1曾受过仪器、量具校验课程培训者；。

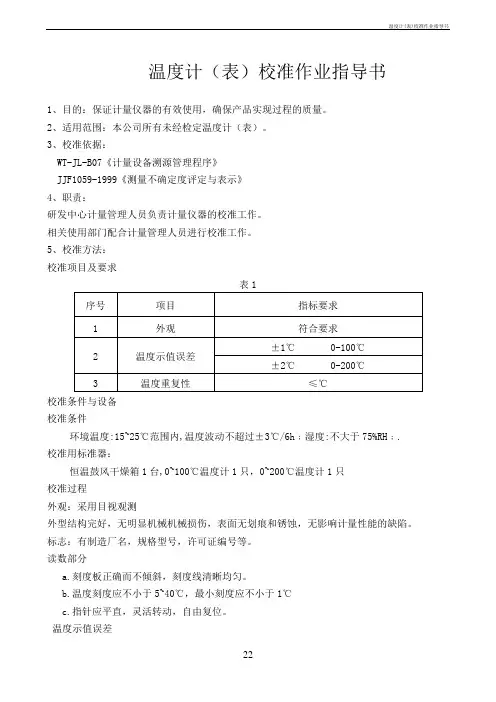

温度计（表）校准作业指导书1、目的：保证计量仪器的有效使用，确保产品实现过程的质量。

2、适用范围：本公司所有未经检定温度计（表）。

3、校准依据：WT-JL-B07《计量设备溯源管理程序》JJF1059-1999《测量不确定度评定与表示》4、职责：研发中心计量管理人员负责计量仪器的校准工作。

相关使用部门配合计量管理人员进行校准工作。

5、校准方法：校准项目及要求校准条件与设备校准条件环境温度:15~25℃范围内,温度波动不超过±3℃/6h﹔湿度:不大于75%RH﹔.校准用标准器：恒温鼓风干燥箱1台,0~100℃温度计1只，0~200℃温度计1只校准过程外观：采用目视观测外型结构完好，无明显机械机械损伤，表面无划痕和锈蚀，无影响计量性能的缺陷。

标志：有制造厂名，规格型号，许可证编号等。

读数部分a.刻度板正确而不倾斜，刻度线清晰均匀。

b.温度刻度应不小于5~40℃，最小刻度应不小于1℃c.指针应平直，灵活转动，自由复位。

温度示值误差温度校准点：28℃，将恒温鼓风干燥箱的温度调节至28℃放入所要校准的温湿度计（表）,恒温30min 后,开始读数,读取恒温干燥箱的温度,每隔5min 读一次,重复读三次,取平均值. 结果计算: 应符合表1要求T 平均=T 1+T 2+T 3/3温度示值误差△T=T 平均-T 标准式中: △T----温度计（表）的示值误差；℃T 平均----温度计（表）测定的温度平均值；℃ T 标准----恒温干燥箱设定的标准温度值；28℃温度重复性按温度示值误差的三次温度测定值最大与最小值的差值即为温湿度计的温度重复性，应符合表1要求温度重复性=T 最大-T 最小式中﹕T 最大-----三次测定温度时的最大值；℃T 最小-----三次测定温度时的最小值；℃A 类不确定度（测量分散性）：U A =()nn i n i x x 112--∑⎪⎭⎫⎝⎛-=B 类不确定度平方（检定时恒温干燥箱与温度计的不确定度的平方和）合成不确定度U U U 2B 2AC +=扩展不确定度:U=k U C (k=2)校准周期：12个月 量值溯源图：记录及表格J7-34 温度计（表）校准记录温度计（表）校准记录。

温度计校准规程目的：确保质量管理体系运行中，相关控制点的温度关键限值被有效控制。

2 适用范围：适用于温度计的校准，保证温度计准确性。

3 职责：质检部负责制定温度计校准规程和具体实施。

4 有关基准4.1 校准频率：根据质量管理计划的有关要求，其校准频率为每周一次。

4.2 校准时，要按仪器或设备使用时的条件或接近此种条件。

4.3 允许误差：±0.5℃。

5 校准方法：5.1 用标准（计量局校准合格）数显温度计与被校准温度计进行对比测定。

具体方法是将两者一起放入热水浴中，1分钟后，观察并记录读数；5.2将所记录的标准温度计的数值减去被校准温度计的数值，所得差值为误差。

5.3如果误差较大又不能调节时，则该被校准温度计不得使用；如果误差较大能调节时（如热电偶温度计），调整后若能在允许误差范围内，则可正常使用。

如果误差在允许范围内，则可以正常使用。

5.4每年生产前须由官方计量局对所有温度计进行校准。

校准不合格的温度计不得使用。

1.0目的：保证计量仪器的有效使用，确保产品实现过程的质量。

2.0适用范围；本公司所有温湿度计。

3.0校准依据：3.1 CSB/QP-13《检测设备管理程序》3.2 JJG205-2005《机械式温湿度计检定规程》3.3 GB/T11605-2005《湿度测量方法》3.4 GB6999-1986《环境试验用相对湿度查算表》3.5 JJF1059-1999《测量不确定度评定与表示》4.0职责：4.1品管部计量管理人员负责计量仪器的校准工作。

4.2相关使用部门配合计量管理人员进行校准工作。

5.0校准方法：5.1校准项目及要求?序号项目指标要求1 外观符合要求2 温度示值误差±2℃3 相对湿度示值误差±5?RH4 温度重复性≤0.5℃5 湿度重复性≤2?RH5.2校准条件与设备：5.2.1校准条件环境温度:15~25℃范围内,温度波动不超过±3℃/6h?湿度:不大于75%RH?.5.2.2校准用标准器：恒温鼓风干燥箱1台,0~100℃温度计2只.5.3校准过程:5.3.1外观?采用目视观测。

标准化作业指导书温度控制器现场校验作业指导书编制：审核：批准：标准化作业指导书温度控制器现场校验版次：1编号：DF-ZD-003工作应具备的条件序号条件1 校验环境温度在20±5℃之间，相对湿度不大于75%。

危险点分析及防范措施序号作业活动危险点分析防范措施1 恢复接线接线错误逐一解开温度控制器上二次接线前做好标记。

2 温度控制器现场校验设备误输出逐一解开温度控制器上输出控制接线，并使用绝缘胶布包扎好。

3 温度控制器现场校验误发ON_CALL信号屏蔽相关ON_CALL信号标准化作业指导书温度控制器现场校验版次：1编号：DF-ZD-003工作所需要的人员工种代码工种人员数量工种代码工种人员数量Z 自动化检修工 2备注：机械检修工——J；电气一次检修工——Y;电气二次检修工——E；自动化检修工——Z；水工机电检修工——D；电焊工——H；起重工——Q；试验工——S；架子工——G；临时工——L工作所需工具序号名称规格型号单位数量用途1 标准电阻箱台 1 现场加源用2 平口起把 1 拆接线用3 试验线套 1 试验接线用4 万用表块 1 测量用工作所需材料序号名称规格型号单位数量用途1 检定记录表张 1 记录校验数据用2 水性笔黑色支 1 工作书写记录用3 工作记录本本记录用4 PT100热电阻分度表份 1 标准参考用5 温度控制器（JM Concept AK3400P1）使用说明书份 1 参考用6 自动装置定值书分 1 参考用标准化作业指导书温度控制器现场校验版次：1编号：DF-ZD-003图1 施工工序图标准化作业指导书温度控制器现场校验版次：1编号：DF-ZD-003施工工序步序作业项目具体作业步骤及技术要点操作方法图示危险点预控分析1确定工作内容按工作项目制定相应工作内容。

明确工作内容无误2安排工作负责人及工作班员1、工作负责人必须熟悉相关设备功能，明确安全措施。

工作班员精神状态必须良好。

温度测量仪表标准作业指导书一、目的细化和量化温度测量仪表设备的安装、故障排除和校验维护，使温度测量设备正确稳定运行。

二、范围热电偶、热电阻、双金属温度计等温度测量仪表的安装，维护和故障排除作业三、作业流程图四、标准作业指导第一部分:温度测量仪表安装----以热电偶安装为例1、作业准备1.1、作业材料1.2、热电偶测温原理及结构1)热电偶测温原理热电偶测温原理是基于赛贝尔效应，即两种不同成分的导体两端相连构成回路，若两连接端温度不同，则在回路内产生热电流，形成热电势。

这个回路产生的热电势由接触电势和温差电势组成。

由于导体材料一定，热电偶产生的热电势实际上是热电偶两端温度的函数，而且只与温度有关。

2)热电偶的结构常用的热电偶是由热电极（热偶丝）、绝缘材料（绝缘管）和保护套管等部分构成的。

常用热电偶可分为标准热电偶和非标准热电偶两大类。

标准热电偶有国家标准的热电势与温度、容许的误差、标准分度表等。

我国从1988年1月1日起，热电偶全部按IEC国标生产，并指定S、 R、 B、K、 E、 J、 T 7种标准化热电偶为我国统一设计型热电偶。

非标准型热电偶则一般用于特殊场合，国家并没有统一制定严格的标准。

1.3、热电偶的选型具体选型流程为：型号的选择—分度号的选择—防爆等级的选—精度等级的选择—安装固定形式的选择—保护管材质的选择—长度或插入深度的选择。

在选择热电偶的时候，要根据所要求的使用温度范围、所需精度、使用气氛、测定对象的性能、响应时间和经济效益等综合因素进行参考。

1）选择测量精度和温度测量范围。

使用温度在1300℃~1800℃，要求精度比较高时，一般选用B型热电偶；要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电偶；使用温度在1000℃~1300℃要求精度又比较高可用S型热电偶和N 型热电偶；在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶；250℃以下及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。

温度检定系统作业指导书一、检定工作用热电偶的步骤：1、热电偶检定系统安装、接线（初次使用）。

2、装炉，完成信号线与扫描器、信号线与标准电偶或电阻、与被检电偶的连接。

3、系统设备给电，包含扫描器、数字表、检定炉。

4、启动计算机进入Windows操作系统。

5、从“开始”菜单中选择“程序-ZRJ-03热工仪表检定-工作热电偶检定”，进入ZRJ-03智能化热电偶检定程序。

6、完成“功能选择对话框”、“检定点选择对话框”及“被检偶信息对话框”的对话。

7、必要时，通过“设置”菜单检查、修改有关的设置。

8、从“启动”菜单选择“启动”或直接按下工具按钮，程序进入自动检定过程，数字万用表（若是KEITHLEY表的话）显示屏上瞬间显示“ZRJ03 WIN98”字样，进入遥控（Remote）状态。

9、检定过程一般无需人工干预，然而操作人员可以各种方式从不同角度观察检定过程或中间结果。

10、检定完成后，弹出“检定工作完成。

”的信息框并自动停止热电偶检定炉加热，之后应断开检定炉的供电电源确保安全。

11、检定结果打印。

通过“查看”菜单或工具按钮将屏幕分别切换到选择“检定记录表”、“检定证书”等画面上，再通过“文件”菜单下的打印操作或工具按钮，将这些显示内容打印出来，也可根据需要，将数据导入Excel以后，再打印。

（1）显示检定证书时，将光标置于证书上单击鼠标左键，可循环显示各支被检检定结果信息。

（2）打印前，最好通过“打印预览”检查一下纸张的设定（尺寸、方向等）是否合适。

12、关闭其他设备电源。

13、等检定炉冷却后，取出标准、被检电偶，检定工作完成。

热电偶检定过程的补充说明1、开始升温后，当炉温升至第一个检定点的一半时，程序将对被检偶自动进行“开路/反接检查”，若发现问题会在屏幕上给出关于某号被检偶开路/反接的信息框，应及时加以处理，无需退出程序。

2、I级S、R型、II级B型热电偶检定时需进行两次检定，并增加“检定结果整定表”的显示选项。

第1篇一、目的为确保温控仪的测量准确性和稳定性，本规程规定了温控仪内部自校的操作步骤和方法。

二、适用范围本规程适用于所有需要定期进行内部自校的温控仪。

三、操作步骤1. 准备工作a. 确保温控仪处于正常工作状态，环境温度稳定。

b. 准备校准工具，如标准温度计、校准软件等。

c. 确保校准工具准确可靠。

2. 自校准备a. 关闭温控仪电源，拔掉电源插头。

b. 打开温控仪后盖，确保无损坏、无异物。

3. 自校操作a. 将标准温度计插入温控仪内部，确保接触良好。

b. 启动温控仪，等待系统稳定。

c. 打开校准软件，进入自校界面。

d. 根据校准软件提示，输入标准温度计的温度读数。

e. 软件将自动进行数据处理，显示校准结果。

f. 若校准结果符合要求，点击确认保存；若不符合要求，重新进行校准。

4. 校准完成a. 关闭校准软件，关闭温控仪电源。

b. 拔掉标准温度计，将温控仪后盖复位。

c. 连接电源，开启温控仪，检查自校结果。

四、注意事项1. 校准过程中，确保温控仪内部环境稳定，避免振动、碰撞等干扰。

2. 标准温度计应与温控仪测量点一致，尽量缩短测量距离。

3. 校准过程中，如遇异常情况，立即停止操作，查找原因，排除故障后再继续。

4. 校准完成后，记录校准结果，包括校准日期、校准值、标准温度计读数等。

5. 校准周期根据实际使用情况而定，一般建议每月进行一次内部自校。

五、维护与保养1. 定期检查温控仪内部，确保无损坏、无异物。

2. 保持温控仪内部清洁，定期清理灰尘、污垢等。

3. 定期检查温控仪的电源、线缆等，确保连接牢固、无损坏。

4. 按照设备说明书进行定期保养，延长温控仪使用寿命。

通过以上操作规程，可以有效保证温控仪的测量准确性和稳定性，为用户提供可靠的数据支持。

第2篇一、概述温控仪内部自校操作规程是为了确保温控仪的测量精度和稳定性，减少人为操作误差，提高工作效率。

本规程适用于所有类型的温控仪，包括但不限于数字温控仪、模拟温控仪、红外温控仪等。

PAGE: 1 OF 12REVISIONNO.:1×15MW SEMIRARA COAL FIREDPOWER PLANT PROJECTCALIBRATION INSTRUCTIONSFORTEMPERATURE gaugeCBA0 FIRST ISSUEREV. DESIGNATION DATE WRITTEN DATE CHECKED DATE APPROVED DATEREVISION NO.: 0 PAGE: 1 OF 10 2014-2-23TITLE:温度表FILE NO.:SR-IC-COM-06PAGE: 2 OF 12REVISIONNO.:目录1.编制依据 (3)2.目的及适用范围 (3)3.工程进度及工程量 (3)4.资源配置 (3)5.检定程序和检定方法 (4)6.质量要求及控制标准 (9)7.安全、环境措施 (9)8.记录 (9)PAGE: 3 OF 12REVISIONNO.:1.编制依据1.1动圈式温度指示（指示位式调节）仪表检定规程（JJG186-97）。

1.2火电施工及验收技术规范(SDJ279-90)。

1.3火电施工质量检验及评定标准。

1.4电力建设施工工作规程、有关设计图纸及说明书。

2.目的及适用范围2.1目的: 本作业指导书编制的目的是为了规范调试人员的工作过程，减小人为误差。

2.2使用范围：适用范围涵盖各工程设计安装的所有动圈式温度指示（指示位式调节）仪表。

3.工程进度及工程量3.1工程进度根据工程决定其工程进度，用横道图表示。

3.2工程量主要参考图纸 F253S-K01074.资源配置4.1人员配置整个调试过程应配置有压力、差压及流量变送器检定资格的检定员2-4人。

4.2仪器仪表配置PAGE: 4 OF 12REVISIONNO.:序号设备名称量程、规格精度等级用途数量1 标准直流电压源235 0.05检定热电偶温度指示表用1台2 直流电阻箱ZX54 0.02检定热电阻温度指示表用1台3 外接电阻15Ω±0.1Ω检定热电偶温度指示表用1支4 外接电阻5Ω±0.2Ω检定热电阻温度指示表用3支5 角度表5º或10º测量倾斜误差各1支6 秒表分度值不大于0.1S 测量阻尼时间1支7 兆欧表3312100~500V测量绝缘电阻1台8 交流稳压电源220V 5KVA 被检仪表的供电电源1台5.检定程序和检定方法5.1技术要求5.1.1仪表标尺应注明型号、规格、测量范围、制造厂名、出厂编号、出厂日期、精度等级等主要技术指标。
