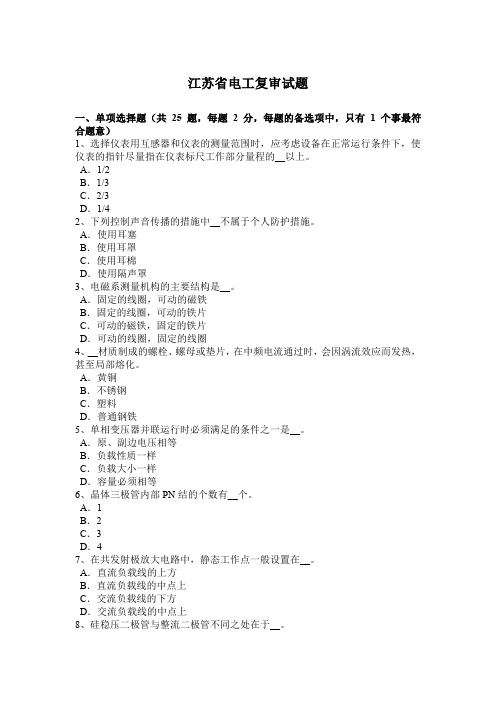

江苏省电工复审试题一、单项选择题(共25题,每题2分,每题的备选项中,只有 1 个事最符合题意)1、选择仪表用互感器和仪表的测量范围时,应考虑设备在正常运行条件下,使仪表的指针尽量指在仪表标尺工作部分量程的__以上。
A.1/2B.1/3C.2/3D.1/42、下列控制声音传播的措施中__不属于个人防护措施。
A.使用耳塞B.使用耳罩C.使用耳棉D.使用隔声罩3、电磁系测量机构的主要结构是__。
A.固定的线圈,可动的磁铁B.固定的线圈,可动的铁片C.可动的磁铁,固定的铁片D.可动的线圈,固定的线圈4、__材质制成的螺栓、螺母或垫片,在中频电流通过时,会因涡流效应而发热,甚至局部熔化。
A.黄铜B.不锈钢C.塑料D.普通钢铁5、单相变压器并联运行时必须满足的条件之一是__。
A.原、副边电压相等B.负载性质一样C.负载大小一样D.容量必须相等6、晶体三极管内部PN结的个数有__个。
A.1B.2C.3D.47、在共发射极放大电路中,静态工作点一般设置在__。
A.直流负载线的上方B.直流负载线的中点上C.交流负载线的下方D.交流负载线的中点上8、硅稳压二极管与整流二极管不同之处在于__。
A.稳压管不具有单向导电性B.稳压管可工作在击穿区,整流二极管不允许C.整流二极管可工作在击穿区,稳压管不能D.稳压管击穿时端电压稳定,整流管则不然9、小功率负载的滤波电路,要求滤波效果很好,应选择的滤波电路形式是__。
A.电容滤波器B.电感滤波器C.LCΠ型滤波器D.RCΠ型滤波器10、F-20 MR可编程序控制器定时器的地址是__。
A.00-13B.30-37C.50-57D.60-6711、普通螺纹的牙形角是__,英制螺纹的牙形角是55。
A.50°B.55°C.60°D.65°12、剩磁消失而不能发电应重新充磁。
直流电源电压应低于额定励磁电压(一般取100V左右),充磁时间约为__。
变压器合环与并列的区别1.引言1.1 概述变压器是电力系统中常见的电气设备,用于改变交流电的电压。
在变压器的工作过程中,合环和并列是两种常见的连接方式。
本文将重点讨论变压器合环和并列的区别。
在变压器合环连接方式中,变压器的主绕组和副绕组通过共同的磁路连接起来。
主绕组将输入电压传递给副绕组,从而改变电压的大小。
合环连接方式通常用于单相变压器中,其结构简单,易于制造和维护。
在合环连接的变压器中,主绕组和副绕组的匝数可以不同,从而实现电压的升降。
相反,变压器并列连接方式中,多个独立的变压器通过输入和输出端子并联连接在一起。
每个变压器都有自己的主绕组和副绕组,并且它们共享相同的输入电压和输出电压。
并列变压器通常用于大功率的三相系统中,能够提供更大的功率容量。
与合环连接方式相比,并列变压器的制造和维护相对复杂,但可以灵活地配置系统的功率需求。
总的来说,变压器合环和并列连接方式都有各自的优势和适用场景。
合环连接方式适用于小功率单相系统,而并列连接方式适用于大功率三相系统。
通过选择合适的连接方式,可以满足不同系统的电压转换和功率需求。
在下文中,我们将更详细地介绍变压器合环和并列的原理和应用。
1.2 文章结构本文将首先给出引言,包括概述、文章结构和目的。
接下来,将详细讨论变压器合环和并列变压器的区别。
具体而言,我们会对变压器合环和并列变压器分别进行背景介绍,并介绍它们各自的原理和工作方式。
在正文部分,将分为2.1节和2.2节分别阐述变压器合环和并列变压器的相关内容。
在2.1节中,我们将首先介绍变压器合环的背景,包括其发展历史和应用领域。
随后,我们将详细解释变压器合环的原理,包括合环的构成和工作原理。
通过对合环原理的深入探讨,读者将能更好地理解变压器合环的工作机制。
在2.2节中,我们将转向并列变压器的讨论。
同样地,我们将先介绍并列变压器的背景和应用领域。
紧接着,我们将详细阐述并列变压器的原理,包括并列变压器的组成和工作方式。
单相变压器的并联运行一、实验目的1、学习变压器投入并联运行的方法。
2、研究并联运行时阻抗电压对负载分配的影响。
二、预习要点1、单相变压器并联运行的条件。
2、如何验证两台变压器具有相同的极性。
若极性不同,并联会产生什么后果。
3、阻抗电压对负载分配的影响。
三、实验项目1、将两台单相变压器投入并联运行。
-2、阻抗电压相等的两台单相变压器并联运行,研究其负载分配情况。
3、阻抗电压不相等的两台单相变压器并联运行,研究其负载分配情况。
四、实验线路和操作步骤1、实验设备。
| 序号型号名称数量1MET01/电源控制屏1台2DJ11三相组式变压器1件3D51波形测试及开关板1件图3-19 单相变压器并联运行接线图2、屏上排列顺序DJ11、D513、两台单相变压器空载投入并联运行步骤。
实验线路如图3-19所示。
图中单相变压器1、2选用三相组式变压器DJ11中任意两组,变压器的高压绕组并联接电源,低压绕组经开关S1并联后,再由开关S3接负载电阻R L。
由于负载电流较大,R L可采用串并联接法(选用R2的90Ω与90Ω并联再与R4上180Ω串联,共225Ω阻值)的变阻器。
为了人为地改变变压器2的阻抗电压,在其副方串入电阻R(选用R6的90Ω与90Ω并联共45Ω)。
《(1) 检查变压器的变比和极性。
1) 将开关S1、S3打开,合上开关S2。
2) 按下启动按钮,调节控制屏左侧调压旋钮使变压器输入电压至额定值,测出两台变压器副方电压U1a1x和U2a2x若U1a1x=U2a2x,则两台变压器的变比相等,即K1=K2。
3) 测出两台变压器副方的1a与2a端点之间的电压U1a2a,若U1a2a=U1a1x-U2a2x,则首端1a 与2a为同极性端,反之为异极性端。
(2) 投入并联检查两台变压器的变比相等和极性相同后,合上开关S1,即投入并联。
若K1与K2不是严格相等,将会产生环流。
4、阻抗电压相等的两台单相变压器并联运行。
(1) 投入并联后,合上负载开关S3。
温馨提示:本套试卷为电工精选题库,总共500道题!题目覆盖电工常考的知识点。
题库说明:本套题库包含(选择题300道,多选题50道,判断题150道)一、单选题(共计300题,每题1分)1.对于接地电流56-10KV水发电机组,定子绕组单相接地采取( )保护方式。
A.用开口三角形电压互感器发出电压信号B.在三相电流互感器二次中性线上加装电流继电器C.用零序电流互感器D.无要求答案:C2. 电力电缆中,用来运送电能,是电缆的首要部分的为( )。
A.线芯(导体)B.绝缘层C.屏蔽层答案:A3. ( )是以屏面安置图为根底,以原理图为依据而制作成的接线图,是一种指导屏柜上配线作业的图纸。
A.设备接线图B.屏面安置图C.归总式原理图答案:A4. 变压器的铭牌上标有变压器的( )。
A.最小输出功率B.效率C.技术参数答案:C5. 轻瓦斯动作后,( )。
A.跳开变压器高压侧断路器B.跳开变压器低压侧断路器C.只发信号,不跳开关答案:C6. 电压互感器二次回路允许有( )接地点。
A.一个B.两个C.三个答案:A7. 电路的接通和分断是靠( )电器来实现的。
A.保护;B.开关;C.热继电器;D.时间继电器;答案:B8. 电容器所在的环境日平均最高温度不应超高( )℃。
A.35B.40C.45D.50答案:B9. 起重机上提升重物的绕线式异步电动机起动方法用( )。
A.定子接三相调压器法B.转子串起动电阻法C.定子串起动电阻法D.转子串频敏变阻器法答案:B10. 某施工现场按照《建筑施工安全检査标准》塔式起重机与起重吊装缺项。
该施工现场评定等级为( )。
判断合格与不合格A.优良B.合格C.基本合格D.不合格答案:B11. 电气火灾的引发是由于危险温度的存在,其中短路.设备故障.设备非正常运行及( )都可能是引发危险温度的因素。
A.导线截面选择不当B.电压波动C.设备运行时间长答案:A12. 箱式变电站的强迫通风措施以变压器内上层油温不超过( )℃为动作整定值。
2024年高压电工证考试题及答案1、【单选题】为了提高供电可靠性、经济性,合理利用动力资源,充分发挥水力发电厂作用,以及减少总装机容量和备用容量,现在都是将各种类型的发电厂、变电所通过()连接成一个系统。
(A)A、输配电线路B、用电线路C、发电线路2、【单选题】安装单位号IID的1号端子lln3属于0。
(C)A、设备文字符号B、回路编号C、相对编号3、【单选题】当导体材料及长度确定之后,如果导体截面越小,则导体的电阻值Oo(A)A、越大B、不变C、越小4、【单选题】电压互感器二次回路允许有()接地点。
(A)A、一个B、两个C、三个5、【单选题】电气安全管理人员应具备必要的()知识,并要根据实际情况制定安全措施,有计划地组织安全管理生产。
(A)A、电气安全B、组织管理C、电气基础6、【单选题】电气工作开始前,必须完成()。
(C)A、工作间断手续B、交接班手续C、工作许可手续7、【单选题】电气设备附近遭受雷击,在设备的导体上感应出大量与雷云极性相反的束缚电荷,形成过电压,称为()。
(A)A、感应雷过电压B、直接雷击过电压C、雷电反击过电压8、【单选题】()用来防护高压雷电波侵入变配电所或其他建筑物内,损坏被保护设备。
(C)A、避雷针B、避雷线C、避雷器9、【单选题】220KV架空线路,大多采用铁塔架设,每个支持点上用()个以上悬式瓷瓶串联来支持导线。
(A)A、13B、12C、11D、910、【单选题】6~IOKV架空线路常采用的保护是()。
(D)A、过电流保护B、电流速断保护C、接地保护和重合闸保护D、上述说法都对11、【单选题】CJ20系列交流接触器是全国统一设计的新型接触器,容量从6.3A至25A的采用()灭弧罩的型式。
(B)A、栅片式B、不带C、陶土D、纵缝灭弧室12、【单选题】PLC功能指令的梯形图中通常包含执行条件、功能名称和()。
A、标号B、标志C、参数D、代号13、【单选题】PLC数据交换指令的助记符是。
贵州电气控制试题一、单项选择题(共25题,每题2分,每题的备选项中,只有 1 个事最符合题意)1、电磁式继电器的检测与要求中,对于一般桥式触点,吸合时的超额行程不小于__。
A.4.5mmB.3.5mmC.2.5mmD.1.5mm2、雷击引起的交流侧过电压从交流侧经变压器向整流元件移动时,可分为两部分,其中一部分是电磁过渡分量,能量相当大,必须在变压器的一次侧安装__。
A.阻容吸收电路B.电容接地C.阀式避雷器D.非线性电阻浪涌吸收器3、常见维修电工图的种类有:系统图、框图、电路图和__。
A.成套设备配线简图B.设备简图C.装置的内部连接简图D.接线图4、引导程序包括__。
A.参考点工件号设定和快进速度设定B.间隙补偿量的设定和刀具补偿量的设定C.换刀偏置量的设定和机械原点设定D.以上都是5、数控装置工作基本正常后,可开始对各项__进行检查、确认和设定。
A.参数B.性能C.程序D.功能6、将变压器的一次侧绕组接交流电源,二次侧绕组与__连接,这种运行方式称为__运行。
A.空载B.过载C.满载D.负载7、如果__个整流器件全采用品闸管,就成了三相桥式全控整流电路。
A.6B.5C.4D.38、直径为19mm以下电线管的线管配线时,穿管导线的总面积不得超过线管内径截面积的40%。
线管的管径可根据有关__来选择。
A.数据B.穿导线的根数C.导线的截面积D.表格9、弱磁调速是从n0向上调速,调速特性为__输出。
A.恒电流B.恒效率C.恒转矩D.恒功率10、对电感意义的叙述,__的说法不正确。
A.线圈中的自感电动势为零时,线圈的电感为零B.电感是线圈的固有参数C.电感的大小决定于线圈的几何尺寸和介质的磁导率D.电感反映了线圈产生自感电动势的能力11、一台变压器型号为S7—500/10,500代表__。
A.额定电压500VB.额定电流500VC.额定容量500V AD.额定容量500kV A12、单相变压器并联运行时必须满足的条件之一是__。
4 并联运行返回4 并联运行两台(或两台以上)变压器的高压和低压绕组分别与相同组的高压和低压母线连在一起便可实现变压器并联运行。
由于两个阻抗并联可产生一个综合阻抗,其值要比两个阻抗分量小许多(将阻抗相同的变压器并联后的综合阻抗值,相当于每台变压器阻抗的l/2左右)。
并联的主要结果是提高低压母线的故障水平,因此必须保证低压开关装置不能超过故障极限,如果没有熔断器保护装置,则需要设计引出线,以承受可能的并联变压器的全部故障电流。
研究变压器的并联运行时,极性和相序很重要的参数。
因此,在全面论述并联运行之前,必须详细分析极性和相序特性。
讨论的重点是绕组相对方向、绕组的电压和从线圈到端子的出线端位置。
为了弄清这些因素的相互影响,最好先分析与相量图有关的瞬时电压,即以研究高压和低压绕组感应的瞬时电压为核心,这样做可避免涉及到一次绕组和二次绕组。
这样做是合乎逻辑的,因为变压器极性和相序是两个不同的参数。
一次和二次绕组的感应电压由主磁通引起。
绕组每匝的感应电动势必须在同一方向,因为绕在铁心上的任何独立线匝都不仅仅具有一个方向。
对整个绕组来说,绕向应当一致。
在绕制线圈时线圈的起始端称为“始端”,而另一端称“末端”,也可称为和。
在一次和二次绕组的感应电动势方向取决于各个绕组同各端子的相对位置。
在讨论绕组的感应电动势方向时,必须标注同名端子。
即,一次和二次绕组的方向应从始端到末端 (甚至可定为相反方向),但绝不能让一次和二次绕组一个从始端到末端,而另一个从末端到始端。
如果不知道绕组的始端和末端,那么最初假定的一次和二次绕组相邻端子必须对应于绕组同名端子,必须要做降低电压的感应电压试验,这一内容将在以下论述。
4.1变压器端子标记、端子位置和相量图4.1.1端子标记在各国标准中,变压器端子的标记已被标准化。
多年来英国标准 BS 171用ARCN 或ahcn做为相位符号,而世界上其他国家则用UVW或uvw表示相位符号。
几年前,英国对变压器端子的标记也改用国际上通用的符号uvw或uvw,但并没有实行下去,现在仍有许多制造厂一直采用从前的端子标记。

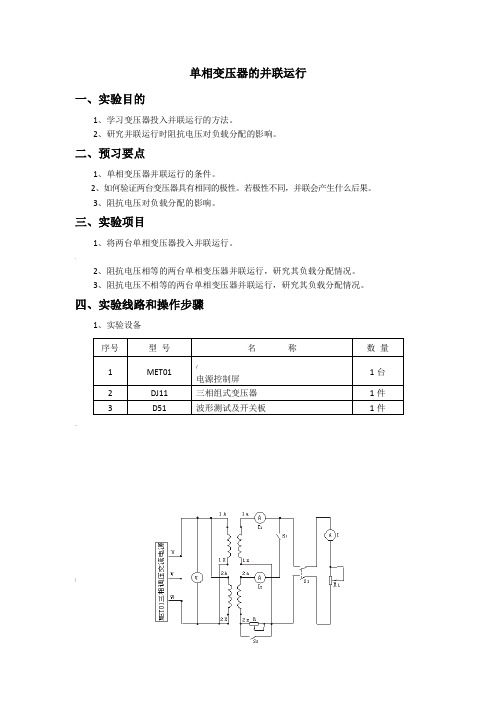

单相变压器的并联运行
一、实验目的
1、学习变压器投入并联运行的方法。
2、研究并联运行时阻抗电压对负载分配的影响。
二、预习要点
1、单相变压器并联运行的条件。
2、如何验证两台变压器具有相同的极性。
若极性不同,并联会产生什么后果。
3、阻抗电压对负载分配的影响。
三、实验项目
1、将两台单相变压器投入并联运行。
2、阻抗电压相等的两台单相变压器并联运行,研究其负载分配情况。
3、阻抗电压不相等的两台单相变压器并联运行,研究其负载分配情况。
四、实验线路和操作步骤
1、实验设备
图3-19 单相变压器并联运行接线图
2、屏上排列顺序 DJ11、D51
3、两台单相变压器空载投入并联运行步骤。
实验线路如图3-19所示。
图中单相变压器1、2选用三相组式变压器DJ11中任意两组,变压器的高压绕组并联接电源,低压绕组经开关S1并联后,再由开关S3接负载电阻R L。
由于负载电流较大,R L可采用串并联接法(选用R2的90Ω与90Ω并联再与R4上180Ω串联,共225Ω阻值)的变阻器。
为了人为地改变变压器2的阻抗电压,在其副方串入电阻R(选用R6的90Ω与90Ω并联共45Ω)。
(1) 检查变压器的变比和极性。
1) 将开关S1、S3打开,合上开关S2。
2) 按下启动按钮,调节控制屏左侧调压旋钮使变压器输入电压至额定值,测出两台变压器副方电压
U1a1x和U2a2x若U1a1x=U2a2x,则两台变压器的变比相等,即K1=K2。
3) 测出两台变压器副方的1a与2a端点之间的电压U1a2a,若U1a2a=U1a1x-U2a2x,则首端1a与2a为同极性端,反之为异极性端。
(2) 投入并联
检查两台变压器的变比相等和极性相同后,合上开关S1,即投入并联。
若K1与K2不是严格相等,将会产生环流。
4、阻抗电压相等的两台单相变压器并联运行。
(1) 投入并联后,合上负载开关S3。
(2) 在保持原方额定电压不变的情况下,逐次增加负载电流(即减小负载R L的阻值。
先调节90Ω与90Ω串联电阻,当减小至零时用导线短接,然后再调节并联电阻部分),直至其中一台变压器的输出电流达到额定电流为止。
(3) 测取I、I1、I2,共取数据4~5组记录于表3-24中。
5、阻抗电压不相等的两台单相变压器并联运行。
打开短路开关S2,变压器2的副方串入电阻R,R数值可根据需要调节(一般取5-10Ω之间),重复前面实验测出I、I1、I2,共取数据5~6组记录于表3-25中。
表3-25
五、实验报告
1、根据实验4的数据,画出负载分配曲线I1=f(I)及I2=f(I)。
2、根据实验5的数据,画出负载分配曲线I1=f(I)及I2=f(I)。
3、分析实验中阻抗电压对负载分配的影响。
