某高层宾馆建筑给排水设计——毕业设计某高层宾馆建筑给排水设计摘要本文主要介绍了某高层宾馆的建筑给排水的设计。
主要包括给水系统、排水系统、消防系统、热水系统和雨水系统。
给水系统包括用水量的计算、给水分区的选择和管道的水力计算。
排水系统包括排水管的水力计算、通气管的设计和排污泵的选择。
消防系统包括消防用水量的计算、消防分区的划分、管道水力计算和消防泵的选择。
热水系统包括热水用水量、热媒量计算、加热器和循环泵的选择、管网水力计算。
雨水系统包括雨水量计算和雨水管布置方案。
本文具体分为给排水设计说明、给排水设计计算、致谢和参考文献四个部分。
关键词:给水系统;消防系统;热水系统;排水系统;雨水系统The Water-Supply and Drainage Engineering of A High-RiseHotelStudent’s name: Hades Huang Advisor: Li Lan(School of Civil Engineering Zhejiang University of Science and Technology)AbstractThis paper introduces the design that the water-supply and drainage engineering of a high-rise hotel. Including water-supply, drainage systems, fire fight systems, hot water-supply systems and rain water systems. Water –supply system, including thecalculation of water consumption, the choice of water-supplydistrict and pipeline hydraulic calculation. Drainage systems includingthe hydraulic calculation of drain, the tube design and the choice ofthe sewage pump. Fire fight system, including the calculation of thefire water, the division of the fire Service Division, the hydraulic calculation of pipeline and the choice of fire pump. Hot water-supply system, including the calculation of the hot water consumption and the amount of heat medium, heater and circulating pump selection, pipe network hydraulic calculation. Stormwater system, including the calculation of stormwater and rain water pipe lay out. This paper is divided into specific note to the drainage design, thank the rain sewage, reference of four parts.Key words: Water supply-system;Fire fight system;Hot water-supply system;drainage system; Rain water system目录摘要 (I)Abstract (II)1设计说明书 ............................................... 1 1.1工程概况 ..................................................... 1 1.2给水系统设计 (1)1.2.1给水方案选择 ..................................................................... .. (1)1.2.2给水方案选择依据 ..................................................................... (1)1.2.3给水方案的确定 ..................................................................... . (2)1.2.4给水附件 ..................................................................... . (2)1.2.5生活水泵和泵房 ..................................................................... ................ 2 1.3消火栓给水系统 (3)1.3.1消火栓给水系统说明 ..................................................................... .. (3)1.3.2消火栓给水系统的组成 ..................................................................... . (3)1.3.3消防管道布置 ..................................................................... .. (4)1.3.4消火栓布置 ............................................................................................. 4 1.4自动喷水灭火系统 (4)1.4.1自动喷水灭火系统说明 ..................................................................... . (4)1.4.2自动喷水灭火系统的组成 .....................................................................41.4.3自动喷水灭火系统的喷头布置形式 ..................................................... 5 1.5热水系统设计 (5)1.5.1热水设计说明 ..................................................................... .. (5)1.5.2热水系统组成 ..................................................................... .. (5)1.5.3热水系统附件 ..................................................................... .................... 5 1.6排水系统设计 (6)1.6.1排水系统的组成 ..................................................................... . (6)1.6.2排水管道类型 ..................................................................... .. (6)1.6.3排水管道的布置和敷设 ..................................................................... . (6)1.6.4通气管的设置 ..................................................................... .................... 6 1.7雨水排水系统设计 (7)2 给水系统设计计算 ......................................... 8 2.1给水系统分区 ................................................. 8 2.2用水量计算 (8)2.2.1最高日用水量 ..................................................................... .. (8)2.2.2最高日最大时用水量 ..................................................................... ........ 9 2.3生活水箱设计计算 ............................................. 9 2.5室内给水管网水力计算 .. (9)2.5.1计算公式 ..................................................................... . (9)2.5.2管径确定 ..................................................................... .. (10)2.5.3下区给水管网水力计算 ..................................................................... .. 102.5.4上区给水管网计算 ..................................................................... . (13)3消火栓系统设计计算 ...................................... 17 3.1消防用水量 .................................................. 17 3.2消火栓系统设计计算 (17)3.2.1消火栓间距 ..................................................................... . (17)3.2.2消防管道水力计算 ..................................................................... . (19)4自喷系统设计计算 ........................................ 21 4.1系统分区 .................................................... 21 4.2设计基本数据 ................................................ 21 4.3水力计算 .................................................... 21 4.4消防水箱、贮水池计算 . (27)4.4.1消防水箱计算 ..................................................................... (27)4.4.2消防水池计算 ..................................................................... (27)5热水系统设计计算 ........................................ 28 5.1热水用水量计算 .............................................. 28 5.2热媒量计算 .................................................. 29 5.3加热器容积计算 . (29)5.4盘管加热面积 (30)5.5膨胀罐设计计算 (30)5.6室内热水管网水力计算 (31)6排水系统设计计算 (33)6.1排水定额和设计秒流量的计算 (33)6.1.1排水定额 ..................................................................... .. (33)6.1.2设计秒流量 ..................................................................... . (33)6.2排水管道设计计算 (34)6.3排水管水力计算 (35)6.4通气管道设计计算 (37)6.5排污泵设计计算 (37)7雨水系统设计计算 (38)7.1雨水量设计计算 (38)7.1.1雨水量计算 ..................................................................... . (38)7.1.2雨水管的确定 ..................................................................... .................. 38 致谢 .................................... 错误~未定义书签。

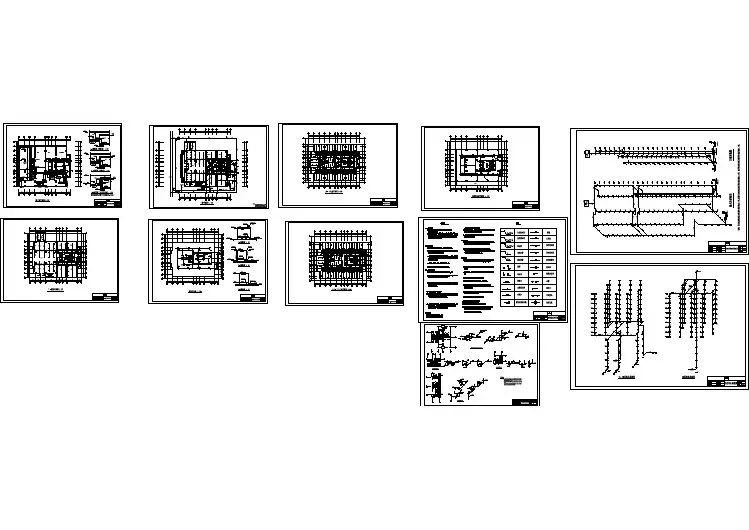

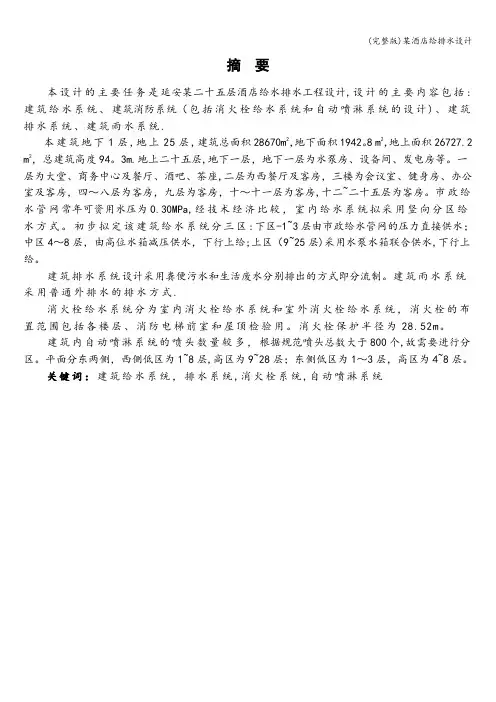

摘要本设计的主要任务是延安某二十五层酒店给水排水工程设计,设计的主要内容包括:建筑给水系统、建筑消防系统(包括消火栓给水系统和自动喷淋系统的设计)、建筑排水系统、建筑雨水系统.本建筑地下1层,地上25层,建筑总面积28670m2,地下面积1942。
8 m2,地上面积26727.2 m2,总建筑高度94。
3m.地上二十五层,地下一层,地下一层为水泵房、设备间、发电房等。
一层为大堂、商务中心及餐厅、酒吧、茶座,二层为西餐厅及客房,三楼为会议室、健身房、办公室及客房,四~八层为客房,九层为客房,十~十一层为客房,十二~二十五层为客房。
市政给水管网常年可资用水压为0.30MPa,经技术经济比较,室内给水系统拟采用竖向分区给水方式。
初步拟定该建筑给水系统分三区:下区-1~3层由市政给水管网的压力直接供水;中区4~8层,由高位水箱减压供水,下行上给;上区(9~25层)采用水泵水箱联合供水,下行上给。
建筑排水系统设计采用粪便污水和生活废水分别排出的方式即分流制。
建筑雨水系统采用普通外排水的排水方式.消火栓给水系统分为室内消火栓给水系统和室外消火栓给水系统,消火栓的布置范围包括各楼层、消防电梯前室和屋顶检验用。
消火栓保护半径为28.52m。
建筑内自动喷淋系统的喷头数量较多,根据规范喷头总数大于800个,故需要进行分区。
平面分东两侧,西侧低区为1~8层,高区为9~28层;东侧低区为1~3层,高区为4~8层。
关键词:建筑给水系统,排水系统,消火栓系统,自动喷淋系统AbstractThe main task of this design is the water supply and drainage design of High-rise office building in GuangZhou。
The content of my design includes the design of the building water supply system, the building water drainage system, the building storm—water system, the hydrant water supply system and the automatic sprinkler system。

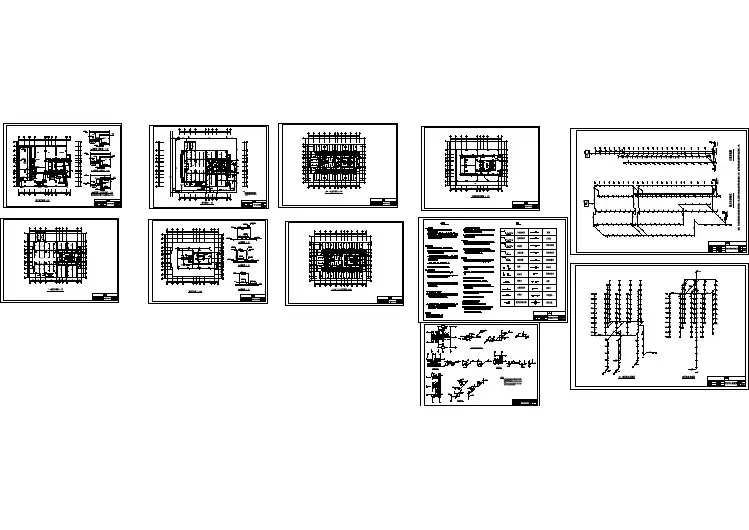

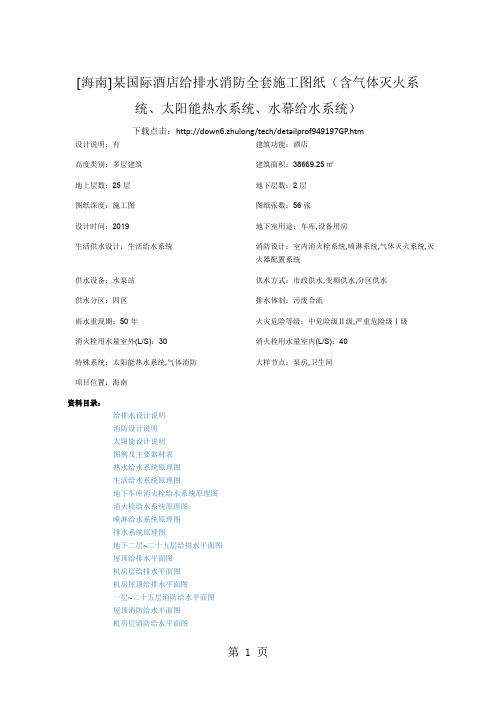

[海南]某国际酒店给排水消防全套施工图纸(含气体灭火系统、太阳能热水系统、水幕给水系统)下载点击:http://down6.zhulong/tech/detailprof949197GP.htm 设计说明:有建筑功能:酒店高度类别:多层建筑建筑面积:38669.25 ㎡地上层数:25 层地下层数:2 层图纸深度:施工图图纸张数:56 张设计时间:2019 地下室用途:车库,设备用房生活供水设计:生活给水系统消防设计:室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统供水设备:水泵站供水方式:市政供水,变频供水,分区供水供水分区:四区排水体制:污废合流雨水重现期:50 年火灾危险等级:中危险级Ⅱ级,严重危险级Ⅰ级消火栓用水量室外(L/S):30 消火栓用水量室内(L/S):40特殊系统:太阳能热水系统,气体消防大样节点:泵房,卫生间项目位置:海南资料目录:给排水设计说明消防设计说明太阳能设计说明图例及主要器材表热水给水系统原理图生活给水系统原理图地下车库消火栓给水系统原理图消火栓给水系统原理图喷淋给水系统原理图排水系统原理图地下二层~二十五层给排水平面图屋顶给排水平面图机房层给排水平面图机房屋顶给排水平面图一层~二十五层消防给水平面图屋顶消防给水平面图机房层消防给水平面图公共卫生间给排水大样图A1、B1-B4户型给排水大样图水泵房给排水大样图地下室顶板给排水平面图地下车库负二层~地下一层喷淋给水平面图地下车库水幕给水系统原理图∙关键词:∙太阳能系统∙热水给水系统∙生活给水系统∙消火栓给水系统∙喷淋给水系统∙卫生间大样图∙水泵房本稿件为[海南]某国际酒店给排水消防全套施工图纸(含气体灭火系统、太阳能热水系统、水幕给水系统),工程地上25层,建筑总高度:95米,建筑按产权式酒店的要求设计,一至五层为酒店配套,六至二十五层为酒店客房,地下室为机械车库及设备用房。
建筑面积38669.25平方米。
设计范围:室内给水系统、排水系统、消火栓系统、喷淋系统及建筑灭火器配置。

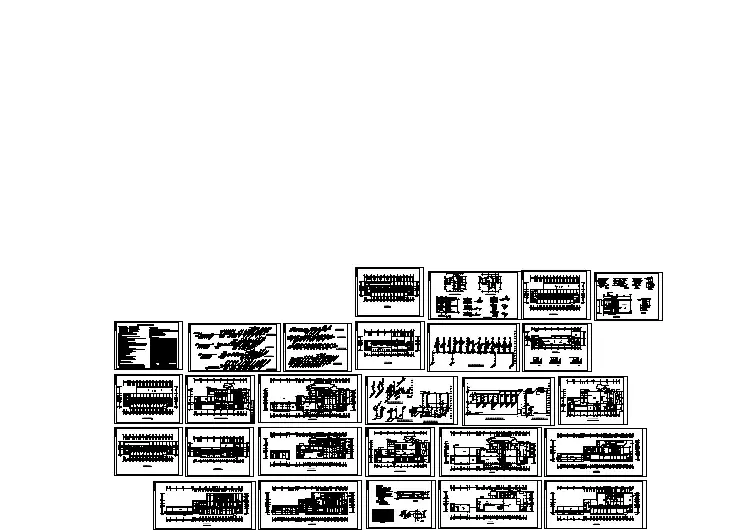

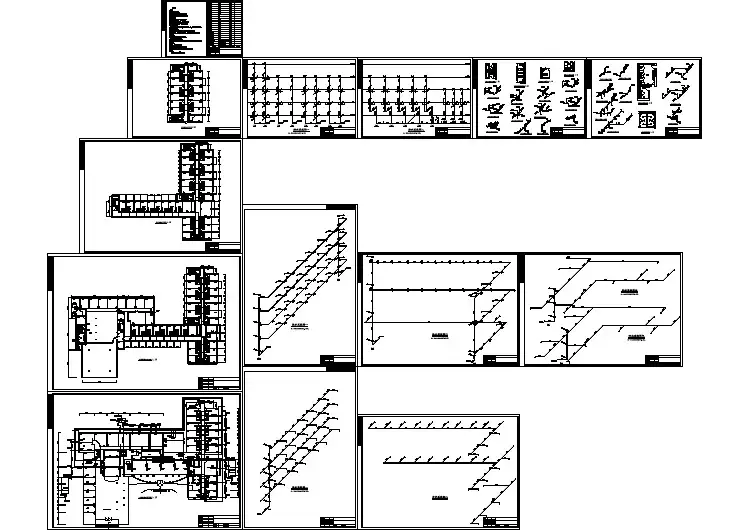

高级酒店给排水全套图纸
详细查看
内容简介

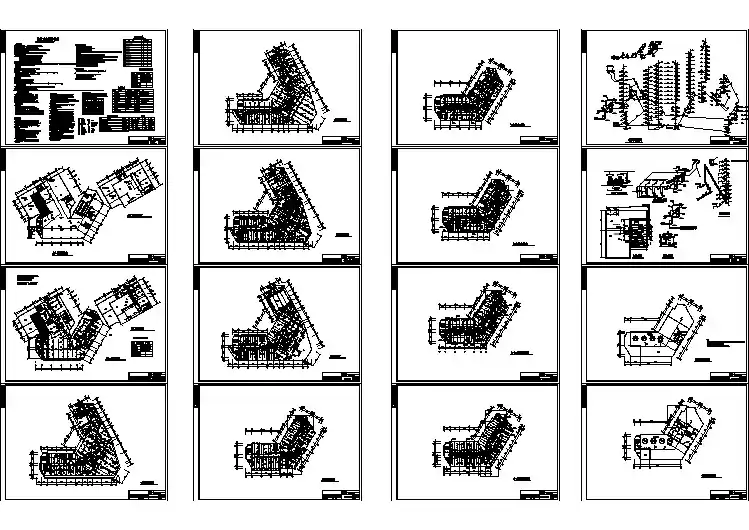

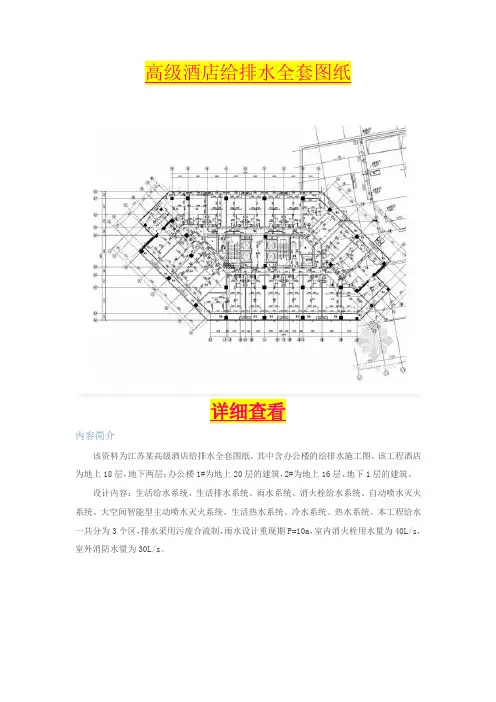

该资料为江苏某高级酒店给排水全套图纸,其中含办公楼的给排水施工图。
该工程酒店为地上18层,地下两层;办公楼1#为地上20层的建筑,2#为地上16层、地下1层的建筑。
设计内容:生活给水系统、生活排水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、大空间智能型主动喷水灭火系统、生活热水系统、冷水系统、热水系统。
本工程给水一共分为3个区,排水采用污废合流制,雨水设计重现期P=10a,室内消火栓用水量为40L/s,室外消防水量为30L/s。
详细查看。

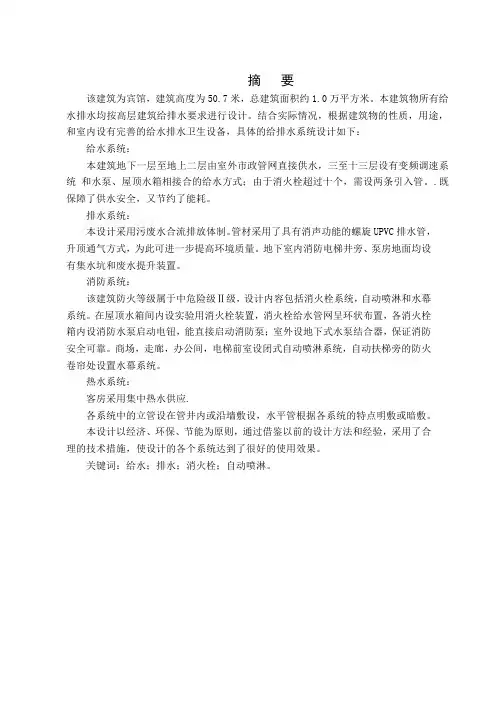

摘要该建筑为宾馆,建筑高度为50.7米,总建筑面积约1.0万平方米。
本建筑物所有给水排水均按高层建筑给排水要求进行设计。
结合实际情况,根据建筑物的性质,用途,和室内设有完善的给水排水卫生设备,具体的给排水系统设计如下:给水系统:本建筑地下一层至地上二层由室外市政管网直接供水,三至十三层设有变频调速系统和水泵、屋顶水箱相接合的给水方式;由于消火栓超过十个,需设两条引入管。
.既保障了供水安全,又节约了能耗。
排水系统:本设计采用污废水合流排放体制。
管材采用了具有消声功能的螺旋UPVC排水管,升顶通气方式,为此可进一步提高环境质量。
地下室内消防电梯井旁、泵房地面均设有集水坑和废水提升装置。
消防系统:该建筑防火等级属于中危险级Ⅱ级,设计内容包括消火栓系统,自动喷淋和水幕系统。
在屋顶水箱间内设实验用消火栓装置,消火栓给水管网呈环状布置,各消火栓箱内设消防水泵启动电钮,能直接启动消防泵;室外设地下式水泵结合器,保证消防安全可靠。
商场,走廊,办公间,电梯前室设闭式自动喷淋系统,自动扶梯旁的防火卷帘处设置水幕系统。
热水系统:客房采用集中热水供应.各系统中的立管设在管井内或沿墙敷设,水平管根据各系统的特点明敷或暗敷。
本设计以经济、环保、节能为原则,通过借鉴以前的设计方法和经验,采用了合理的技术措施,使设计的各个系统达到了很好的使用效果。
关键词:给水;排水;消火栓;自动喷淋。
AbstractThis building is the large-scale market, the construction is highly 50.7 meters, total floor space approximately10,000 square meters. This building possesses for water draining water presses the high-rise construction to request for draining water to carry on the design. Unifies the actual situation, according to the building nature, the use, is equipped with the consummation with the room in for the water draining water sanitary equipment, concrete gives the drainage system design to be as follows:For aqueous system:This construction underground to ground two by outdoor municipal administration pipe network direct water supply, three to thirtent gives the square water pitcher type which is equipped with the frequency conversion velocity modulation system and the water pump, the roof water tank joins; Because the fire hydrant surpasses ten, must suppose two lead-in tubes. Both has safeguarded the water supply security, and saved the energy consumption.Drainage system:This design uses the dirt waste water confluence emissions system. The tubing used had the noise elimination function screw UPVC discharge pipe, rose to go against the ventilation way, might further improve the environment quality for this. In the basement nearby the fire electricity stairwell, the pump house ground are equipped with the sump and the waste water lifting gear.Fire prevention system:This building fire protection rank belongs to the dangerous levelⅡThe level, the design content including the fire hydrant system, sprays automatically with the water curtain system. In supposes the experimental fire hydrant installment in the roof water tank between, the fire hydrant service pipe net assumes the ring-like arrangement, in various fire hydrants box supposes the fire pump to start the push-button, can the line start fire extinguishing pump; Room peripheral equation below water pump coupler, guarantee fire prevention safe reliable. The market, the corridor, the work, in front of the elevator the room supposes the closed type to spray the system automatically, nearby escalator fire protection volume curtain place establishment water curtain system.Rain water system:This building is the large-scale market, is located in the city lively heartland, therefore sets up the surface request to the construction to be high, the construction roofing height dropping variance compares the death of a parent mainly to use in the rain water to drain water the way, as well as few outside drains water.Hot water system:Because this system water used only includes in the market the service personnel and the work personnel drinks the boiling water, therefore only supposes the electricity boiling water heater. The guest room uses the centralized hot water supply.In various systems pipe riser is located in the tube well or along the wall placing, the horizontal tube acts according to various systems to point out especially spreads or spreads darkly.This design take the economy, the environmental protection, the energy conservation as a principle, through profits from beforehand design method and the experience, has used thereasonable technical measure, enabled the design each system to achieve the very good use effect.Key word: for water ;Draining off water ;The fire hydrant ;Spurting voluntarily pours .引言近年来,随着我国经济实力的增强,生活水平的提高,人们对生活质量,特别是生活空间居住环境的要求也在日益提高。
建筑环境与设备工程专业《建筑给排水工程》课程设计任务(说明)书设计题目:石家庄旅店给水排水工程设计指导教师:班级:姓名:日期:辽宁工程技术大学土建学院市政系一.《室内给排水》课程设计任务书一)设计目的:本设计的目的是使学生在学完《建筑给排水工程》这门课程以后,通过本次设计巩固所学知识;同时,锻炼大家查阅各种资料,运用所学知识解决实践问题的能力,为今后工作打下坚实的基础。
二)设计题目石家庄旅店给水排水工程设计三)设计资料1、建筑资料根据上级有关部门批准的设计任务,拟在石家庄建一座酒店。
总占地面积为409.9m²,建筑高度43.3 m 。
地上为13 层,未设地下层。
各层的层高分别为:首层层高为4.5 m;标准层的层高为: 3.9 m ;非标准层2 的层高为:3.9m ;非标准层3 的层高为:3.9m ;非标准层4 的层高为:3.9m顶层水箱间的层高为:3.9 m ;2、市政给排水资料a、给水水源该建筑以城市给水管网为水源,建筑物东面有一条DN 300 mm的市政给水管线,管顶埋深为1.5 m,可靠供水压力为300 kpa。
b、排水资料该地区有生活污水处理厂,在本建筑西侧有一条DN300 mm的排水管道,埋深为2.0 m。
c、气象地质资料最大冻土深度为2m,最大积雪厚度为0.5m。
d、电源情况城市可提供一路独立电源。
3、相关图纸资料a、建筑所在街区的总平面图;b、建筑首层平面图;建筑标准层平面图;c、建筑非标准层平面图;d、设备层平面图;e、主要卫生间大样图;f、其他必要的图。
四)、设计任务在该建筑中,完成以下各系统设计:1、生活给水系统;2、消防给水系统;3、生活排水系统。
五)、设计成果要求提供下列图纸及论文文本1、各层(标准层及非标准层)给排水平面图;(应包含图例、施工说明、给水进户管和排水出户,进出户管画出外墙1.5m止)。
2、生活给水系统图3、消防给水系统图4、排水系统图5、水箱间管路系统图6、计算、说明书一份。
六)、时间安排:一周七)、参考资料:《给排水快速设计手册3》《给水排水设计手册》(2)《高层建筑给水排水设计手册》《建筑给水排水常用设计规范详解手册》《民用建筑给水排水设计技术措施》《建筑给水排水工程》(第三、四版)其他相关资料二.建筑给水系统1. 建筑给水工程设计说明建筑内部给水系统是将城镇给水管网或自备水源给水管网的水引入室内,经配水管送至生活,生产和消防用水设备,并满足用水点对水量,水压和水质要求的冷水供应系统。
它包括生活给水系统,生产给水系统,消防给水系统。
在这里只考虑生活给水系统和消防给水系统。
给水系统的的选择应根据生活、生产、消防等各项用水对水质、水量、水压、水温的要求,结合室外给水系统的实际情况,经综合评定而后选择。
首先,我们要确定合理的供水方案,通过对工程涉及的各项因素,如技术因素、经济因素等的综合评判确定优化供水方式。
本题原始资料中,室外给水管网常年可资用水头为300kpa,本建筑为层高是31.8m的高层建筑为减少水箱负荷,拟定采用分区供水方式,在分区处设有阀门,以备低区进水管发生故障或外网压力不足时打开阀门,由高区向低区供水,经水压估算,第1—4层为下区由室外给水管网直接供水,采用下行上给给水方式;第5—7层为上区由水箱,水泵联合供水,采用上行下给给水方式,在底层设置水池间,建筑物用水由水池直接供给。
2.给水系统设计计算1 室内给水系统设计计算(1)高日用水量确定用水定额:按建筑物的性质选用qd=450L/(床·d);取时变化系数Kh=2.0 床位总数:该建筑每层客房数不定,该建筑2层有10个标准间,3层有7个标准间,4层有12个标准间,5层有14个标准间,6层有13个标准间,每个标准间内有三个床位,上区有81个床位,该建筑总共有168个床位。
最高日用水量:Qd=168×450÷1000=75.6m3/d最高日最大时用水量:Qh=Qd·Kh/T=75.6×2÷24=6.3m3/h(2)屋顶水箱的设计计算1)容积的确定:5—7层(81个床位)的生活用水由水箱供给,所以,水箱生活用水容积按高日用水量Qd的5%计算V=75.6×81×0.05÷168=1.82m3消防贮水容积按贮存10min的室内消防水量(每个消火栓系统出水量为40L/s)Vf=40÷Tx×60÷1000=40×10×60÷1000=24m3查手册取贮存消防用水量的容积为18m3 水箱有效容积为Vz=V+Vf =1.82+18=19.82m3贮水池平面尺寸为 3.4×1.6m有效水深为 2.0m贮水池的平面尺寸为L×B×H=3.4m×1.6m×2.0m水箱设成2个,材料为玻璃钢,其实际尺寸为2×(3.4×1.6×2)=21.76m3 2)水箱高度:屋顶标高是31.8m,根据安装要求水箱安装距屋顶应取0.5m,水箱出水管至最不利消火栓口的总水头损失为2.0m,则水箱底标高为31.8+0.5+2.0=34.3m 水箱最高水位34.3+2=36.3m(3)底层贮水池的设计计算容积的确定:该建筑的贮水池设计成生活、消防共用的贮水池,容积包括两部分:生活用水调节容积与消防贮备水量生活用水调节容积按最高日用水量的20%计算Vt=75.6×20%=15.12×2=30.24m3消防贮备水量为流量是40L/s消火栓系统(火灾延续时间是3小时)消防是假定一根DN150引入管提供室外消防所需水量,另一根DN150的引入管的流量进入贮水池,如流速为1.8m/s则进水量Qj=VAT=1.8×3.14×0.15×0.15×3600×3÷4=343m3/h消防贮备水量为Vx=40×3600×3÷1000-343=89m3考虑市政给水管事故时当地维修时间,事故贮备水为最高日用水量的50%计算,则Vs=75.6×0.5=37.8m3贮水池的有效容积为V=Vx+Vt+Vs=15.12+89+37.8=141.9m3根据建筑平面及贮水池位置,取平面尺寸为14.6×6.0=87.6m2取水深为 2.0m贮水池容积为87.6×2.0=175.2m3贮水池设置在底层水箱间内,用钢筋混凝土浇注(4)加压泵的选定1)本设计的加压水泵是为5—7层给水管网增压,水泵仅向水箱供水,不直接向给水管网供水,水泵的设计流量应为上区最大时用水量Qd上=81×450÷1000=36.5m3/dQh上=36.5×2.0÷24=3.0m3/h=0.83L/s2)水泵设计扬程的确定:水泵吸入管采用DN80铸铁管,根据设计流量查表吸水管中流速V=0.20m/s 水力坡度i=0.0164kpa/m 压水管采用DN75的铸铁管,根据设计流量查表吸水管中流速V=0.24m/s 水力坡度i=0.028kpa/m 吸水管长度为2m,压水管长度为35m总水头损失为Hs=(2×0.0164+3×0.028)×1.3= 1.5kpa流处水头为Hc=20kpa压水管出口与水箱的高差为Hz=34.9mH2o=349kpa水泵扬程Hb=349+1.5+20=370.5KPa3)水泵选定根据扬程流量查水泵样本选定水泵为JWPS-100-45 SODL×3型水泵两台,其中一台备用(5)生活给水系统水力计算1)该建筑为高层酒店,室内计算流量公式中,根据建筑物用途确定的系数a=2.5。
生活给水设计秒流量计算公式q g=0.2aN g1/2下区给水计算:下区第1-4层给水系统水力计算表编号当量总数Ng 设计秒流量Qg管径DN/㎜流速v/(m/s)每米管长沿程水头损失i/(KPa/m)管段长度L/m管段沿程水头损失/KPa管段沿程水头损失累计∑hy/KPa0-1 0.5 0.35 25 0.66 0.586 0.9 0.527 1-2 1.5 0.61 25 1.13 1.59 1.5 2.39 2-3 2.0 0.87 32 0.9 0.707 3.0 2.121 3-4 4.0 1.2 40 0.95 0.66 6.1 4.044-5 6.0 1.73 50 0.80 0.24 8.0 1.925-6 24.0 3.4 50 1.65 1.36 6.5 8.846-7 42.0 3.8 70 0.99 0.365 8.0 2.927-8 64.0.0 3.9 70 1.13 0468 5.0 2.34 28.2072)校核市政管网水压下区冷水给水系统所需给水压力按以下公式计算:H=10H1+H2+H3+H4式中H——建筑内给水系统所需的水压,H1——引入管起点至最不利配水点位置高度所要求的静水压力,H2——引入管起点至最不利配水点的给水管路即计算管路的沿程与局部水头损失之和,H3——水流通过水表时的水头损失,H4——最不利配水点所需的流出水头,因为H=16.2×10+28.14×1.3+20+10=192KPa<300KPa故市政管网水压满足要求。
高区给水系统水力计算上区第5-7层给水系统水力计算表编号当量总数Ng 设计秒流量Qg管径DN/㎜流速v/(m/s)每米管长沿程水头损失i/(KPa/m)管段长度L/m管段沿程水头损失/KPa管段沿程水头损失累计∑hy/KPa0-1 0.5 0.35 25 0.63 0.586 1-2 1.5 0.61 25 1.13 1.59 2-3 2 0.87 32 0.90 0.71 3-4 4 1.0 40 0.8 0.4730`-1` 0.5 0.35 25 0.63 0.586 0.9 0.531`-2` 1.5 0.61 25 1.13 1.59 1.5 2.392`-4 2 0.71 32 0.74 0.495 1.4 0.694-5 8 1.41 40 1.11 0.884 7.8 6.905-6 14 1.87 50 0.89 0.418 8.0 3.346-7 34 2.9 70 0.85 0.274 8.0 2.197-8 54 3.7 70 0.99 0.365 3.9 1.438-9 66 4.1 70 1.13 0.468 3.9 1.839-10 74 4.3 80 0.90 0.235 0.6 0.1410-11 78.5 4.4 80 0.91 0.246 4 0.98 21.42 二. 消防给水工程1.消防给水工程设计说明室内消火栓给水系统由消防水源、室内消防给水管网、供水设施、室内消火栓组件组成。
