⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品自学考料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯全国 2018 年 10 月自学考试电力系统远动及调度自动化试题课程代码： 02312一、单项选择题（本大题共20 小题，每小题 1 分，共 20 分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.微波的波长是 ()A.0.5mm-1mmB.1mm-l00mmC.100mm-500mmD.1mm-lm2.对 f=50Hz 工频信号交流采样时，若30 度电角度采样一次，采样速率fs 应为 ()A.6fB.9fC.12fD.15f3.故障定位功能属 ()A. 变电所自动化B.馈电线自动化C.AGC 功能D.EDC 功能4.抗腐性好的通信系统是()A. 载波通信B.光纤通信C.架空线D.电缆线5.地区电网调度中心职责之一是调整()A. 电流B.电压C.有功D.频率6.计算机局域网的传输距离是 ()A.0.1-lkmB.0.5-lkmC.0.5-15kmD.0.5-20km7.用数字量多路开关采集遥信信号时，欲使W=E14 ，数据选择端ABCD 应为 ()A.0111B.1011C.1101D.11108.星形结构计算机网的特点之一是()A. 资源共享能力差B.资源共享能力强C.可靠性高D.建网难9.配电系统无人值守变电站应具有的基本功能是()A. 自动重合闸功能B.变电站综合自动化功能C.遥控功能D.遥信功能A. 遥测B.遥信C.遥控D.遥调11.数字信号送入电力载波机之前应()A.A ／ D 转换B.进行解调C.进行调制D.进行 D ／ A 转换12.EDC 功能可提高电网运行的()A. 电压B.电流C.经济性D.可靠性l3. 配电自动化系统自动减负荷应通过DMS 的 ()A.LM 功能B.SCADA 功能C.GIS ／ LMD.SCADA ／ LM14.方阵码的纠错、检错能力是()A. 纠一位错B.纠二位错C.纠一位检二位错D.检四位错15.DMS 的控制功能可控制 ()A. 电网频率B.输出功率C.柱上开关D.网损16.(15， 11)循环码的许用码组有 ()A.1023 个B.1024 个C.2047 个D.2048 个17.霍尔模块的过载能力可达 ()A.10 倍B.15 倍C.20 倍D.30 倍l8.RS-232 标准接口电路采用 ()A. 同步方式B.开放型C.平衡型D.非平衡型19.调度员尽力维护各子系统发电、用电平衡时属()A. 正常状态B.紧急状态C.恢复状态D.瓦解状态20.对一个月到一年的负荷预测属()A. 短期负荷预测B.超短期负荷预测C.中期负荷预测D.长期负荷预测二、填空题 (本大题共 20 小题，每小题 1 分，共 20 分 )请在每小题的空格中填上正确答案。
一、选择题（100题)1.下列选项中不属于配电自动化的管理子系统。
（ B ）（A）信息管理子系统（B) 电流管理子系统（C）负荷管理子系统（D) 可靠性管理子系统2.电力线路的结构分为电缆线路结构和（ A ）结构两类。
(A) 架空线路(B）光纤线路（C) 高分子材料线路（D) 杆塔线路3.重合器的动作特性一般可整定为“一快二慢”.“二快二慢” ( B ）。
(A）一快四慢（B）一快三慢(C）二快三慢(D) 三快三慢4.根据判断故障方式的不同，分段器可分为电压—时间型分段器和( D ）两类。
（A）过压脉冲计数型分段器（B) 电压—功率型分段器(C）电流—时间型分段器（D）过流脉冲计数型分段器5.配电SCADA主要由三部分组成,分别为：（A ）。
通信系统和远方终端装置。
（A) 控制主站(B) 监控显示（C）外设部分(D) 服务器6.下列变压器中效率最高的是( D )（A) S9 （B) S11 （C) S7 (D）S137.下列选项中( D ）不属于FTU的性能要求。
（A) 统计功能(B) 事故记录（C) 远程通信功能(D) 优化功能8.自动发电控制AGC功能可保证电网的（ B )（A）.电压 (B).频率 (C)。
电流（D）.功率因数9.电力系统自动化中的无功调节可保证电网的（ A )（A）.电压 (B）。
频率 (C).电流 (D).功率因数10.异步通信方式的特点之一是（ B )(A）。
设备复杂（B).设备简单（C）。
传输效率高 (D)。
时钟要求高11.电力系统状态估计的量测量主要来自( C )（A).调度人员（B)。
值班人员 (C）。
SCADA系统（D）。
主机12.配电系统少人值守变电站应具有的基本功能是（ B )（A).自动重合闸功能 (B）。
变电站综合自动化功能（C).遥控功能（D).遥信功能13.馈电线自动化系统应有（ C ）（A).无功调节功能 (B)。
有功调节功能（C)。
故障定位功能 (D）.电容器投切功能14.对频率f=50Hz的交流信号采样时，欲使采样间隔的电角度为30°,采样速率fs应为( D )(A).5f0 (B)。
1.电网调度自动化实行_分层_管理。
2.RTU 的基本组成包括__硬件___和__软件__两个部份。
3.对变位遥信信息检测的常用方法是__软件扫查__和___硬件中断____。
4.二进制数(1011)B 转化为十进制数是___ 11____。
5.物理层用户之间交换信息需要通过_一条实际链路_。
6.通信网的路由选择方式分为_决定性和适应性的两类_。
7.独立系统的AGC 控制机组出力，以保证电网_频率恒定__。
8.系统静态安全分析的内容包括__ 电压__、__频率_、_过负荷__。
9.配电网的形式有_树枝状__、_环状__、__ 网状__。
10.事故调查处理“四不放过”原则是：事故原因不清晰不放过、事故责任者和应受教育者没有受到教育不放过、没有采取防范措施不落实不放过、事故责任者没有受到处罚不放过。
11.电力企业执行的两票是指工作票和操作票。
12.电力企业执行的三制是指交接班制、巡回检查制和设备定期试验轮换制。
13.发供电企业每年编制两措计划，是指反事故措施计划和安全技术劳动保护措施计划。
14.在电气设备上工作，保证安全的组织措施为：工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。
15、计算机网络的物理层数据传输方式中数据采样方式应属于(电信号特性)16LAN 环形结构的性能之一是(模块性好)17 负荷的经济分配(EDC)应根据( 超短期负荷预测)18 在EMS 中分析电力系统电压失稳属于( .动态安全分析)19 电网监控与调度自动化系统的基本功能包括(变电站自动化)，(配电网管理系统)，(能量管理系统)。
20 同步发机电的励磁自动控制系统还负担着并联运行机组间无功功率合理分配的任务。
21 电管理系统(DMS)中用户负荷周期控制的功能属于( LM 功能)22 有监督计划用电执行情况职责的是(地调中心 )23MS 系统中分析电力系统失稳情况应属(动态安全分析 )24 尔模块的工作原理是(磁势平衡原理 )25 直线视距传输信息的信道是( 微波信道 )26 具有偶监督作用， do=4 的循环码，充分利用纠错、检错能力时可(纠正 1 位、检 3 位错)27 树形结构计算机网的特点之一是(成本低 )28 调度迅速成平稳恢复供电时是处于(恢复状态 )29 发机电出力与负何不平衡时，如不采取切负荷措施会导致(系统崩溃状态)30 电厂、火电厂协调应根据( 短期负荷预测 )28.调度员培训仿真系统对新运行方式的开辟与确定的培训对象是 (运行维护人员 )29.配电自动化 DMS 系统中控制的是(用户负责 )30.变电所综合自动化的功能之一是( 故障测距 )1.衡量电能质量的重要指标是( C )A.有功功率、无功功率B.功率因数C. 电压、频率和波形D.有功电度和无功电度2.为防止断路器多次重合于永久性故障，重合闸装置接线中设置了( C )A.方向继电器B.差动继电器C.防跳继电器D.阻抗继电器3.我国电力系统220KV 路线的故障类型中，有接近90%的故障是( C )A.三相短路B.两相短路C.单相接地短路D.两相接地短路4.准同步并列条件规定的允许电压差为不超过额定电压的( B )A. 3%~5%B. 5%~10%C. 10%~15%D. 15%~20%5.与正弦整步电压最小值所对应的相角差一定等于( A )A. 0度B. 90度C. 180度D. 270度6.具有正调差特性的同步发机电，当输出的无功电流增大时，机端电压( D )A.不变B.增大C. 以上两条都有可能D.减小7.励磁绕组上的瞬时过电压，会(C )A.烧坏转子铁芯B.危害系统运行的稳定性C.危害励磁绕组绝缘D. 以上三项都有8.自动励磁调节器的强励倍数普通取( D )A. 2—2.5B. 2.5—3C. 1.2—1.6D. 1.6—2.09.在励磁调节器中，若电压测量采用12相桥式整流电路，则选频滤波电路的滤波频率应选为( D )HzA. 50B. 300C. 600D. 120010.机端并联运行的各发机电组的调差特性( D )A.可以为负B.可以为零C.必须为零D.必须为正11 同步发机电并列时脉动电压周期为 20s，则滑差角频率允许值ωsy 为( A )。

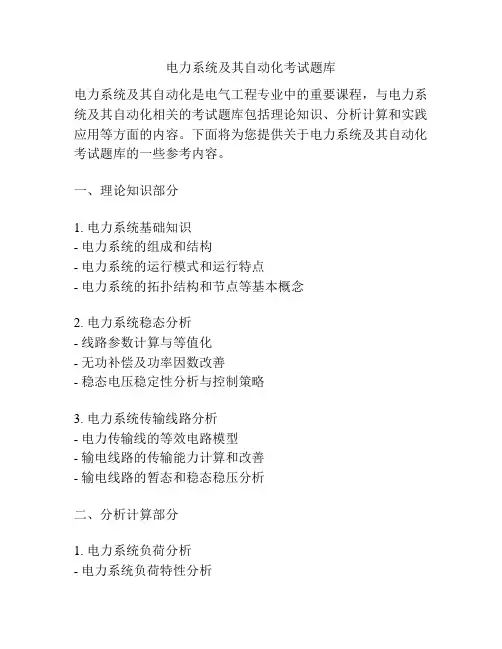

电力系统及其自动化考试题库电力系统及其自动化是电气工程专业中的重要课程，与电力系统及其自动化相关的考试题库包括理论知识、分析计算和实践应用等方面的内容。
下面将为您提供关于电力系统及其自动化考试题库的一些参考内容。
一、理论知识部分1. 电力系统基础知识- 电力系统的组成和结构- 电力系统的运行模式和运行特点- 电力系统的拓扑结构和节点等基本概念2. 电力系统稳态分析- 线路参数计算与等值化- 无功补偿及功率因数改善- 稳态电压稳定性分析与控制策略3. 电力系统传输线路分析- 电力传输线的等效电路模型- 输电线路的传输能力计算和改善- 输电线路的暂态和稳态稳压分析二、分析计算部分1. 电力系统负荷分析- 电力系统负荷特性分析- 负荷预测和负荷曲线绘制- 负荷分布与负荷平衡计算2. 电力系统故障分析- 短路电流计算与故障特性分析- 故障电流限制与保护选择- 故障在电力系统中的传播与影响分析3. 电力系统稳定分析- 平衡与动态稳定分析- 系统频率和电压的稳定性- 稳定性分析方法和稳定裕度评估三、实践应用部分1. 电力系统智能监控与自动化- 电力系统监控与SCADA系统- 自动化装置与远动操作技术- 电力系统在线监测与故障诊断2. 电力系统保护与控制- 电气保护装置原理与分类- 保护系统在电力系统中的作用与应用- 电力系统控制与调度技术3. 电力系统优化与经济运行- 电力系统优化方法与经济调度模型- 负荷优化与发电机组调度- 电力系统的可靠性分析与维护策略以上是关于电力系统及其自动化考试题库的一些参考内容，它们涵盖了电力系统的基础知识、稳态分析、传输线路分析、负荷分析、故障分析、稳定分析、智能监控与自动化、保护与控制以及优化与经济运行等方面的内容。
通过对这些内容的学习和理解，可以提高对电力系统及其自动化的理论和实践能力，为电力工程领域的应用提供有力支持。
电力系统自动化考试复习题一、填空题1、同步发电机的并列方法可分为准同期并列和自同期并列两种。
2、脉动电压含有同期合闸所需的所有信息：电压幅值差、频率差和合闸相角差。
对同步发电机的励磁进行控制，是对发电机的运行实行控制的重要容之一。
3、同步发电机励磁系统一般由励磁功率单元和励磁调节器两个部分组成。
4、整个励磁自动控制系统是由励磁调节器、励磁功率单元、发电机构成的一个反馈控制系统。
5，发电机发出的有功功率只受调速器控制，与励磁电流的大小无关。
6，与无限大容量母线并联运行的机组，调节它的励磁电流可以改变发电机无功功率的数值。
7，同步发电机的励磁自动控制系统还负担着并联运行机组间无功功率合理分配的任务。
8，电力系统的稳定分为静态稳定和暂态稳定两类。
9，发电机励磁电流的变化只是改变了机组的无功功率和功率角δ值的大小。
交流主励磁机的频率机，其频率都大于50Hz，一般主励磁机为100Hz，有实验用300Hz以上。
10，他励交流励磁机系统的主副励磁机的频率都大于50Hz，只励磁机的频率为100Hz ，副励磁机的频率一般为500Hz ,以组成快速的励磁系统。
其励磁绕组由本机电压经晶闸管整流后供电。
11，静止励磁系统，由机端励磁变压器供电给整流器电源，经三相全控整流桥直接控制发电机的励磁。
12，交流励磁系统中，如果采用了晶闸管整流桥向转子供应励磁电流时，就可以考虑用晶闸管的有源逆变特性来进行转子回路的快速灭磁。
13，交流励磁系统中，要保证逆变过程不致“颠覆”，逆变角β一般取为40°，即α取140°，并有使β不小于30°的限制元件。
14，励磁调节器基本的控制由测量比较，综合放大，移相触发单元组成。
15，综合放大单元是沟通测量比较单元与移相触发单元的一个中间单元。
16，输入控制信号按性质分为：被调量控制量（基本控制量），反馈控制量（为改善控制系统动态性能的辅助控制），限制控制量（按发电机运行工况要求的特殊限制量）。
电力系统自动化复习题一判断：1所谓互操作是指,同一厂家或者不同厂家的两个或多个智能电子设备具有交换信息并使用这些信息进行正确协同操作的能力.( ）2在IEC 61850标准中规定，只有逻辑节点不能交换数据。
（ )3间隔层设备包括电子式电流、电压互感器、开关设备的智能单元。
（）4 变压器分接头调压本质上是不改变无功功率分布，以全系统无功功率电源充足为基本条件。
( ）5运行规程要求电力系统的频率不能长时期的运行在49。
5~49Hz以下；事故情况下不能较长时间的停留在47Hz以下，瞬时值则不能低于45Hz。
( ）6按各发电设备耗量微增率不相等的原则分配负荷最经济，即等耗量微增率原则。
（ )7对于由发电机直接供电的小系统，供电线路不长,可采用发电机直接控制电压方式.（）8配电远方终端很少安装在电线杆上、马路边的环网柜内等环境非常恶劣的户外.（）9主导发电机法调频，调频过程较快,最终不存在频率偏差。
（ )10 正调差系数，有利于维持稳定运行。
11传统变电所中，采用强电电缆在一次设备和二次设备之间传输控制和模拟量信号,电缆利用率高。
( ）12分段器可开断负荷电流、关合短路电流，不能开断短路电流，因此可以单独作为主保护开关使用。
（）13配电管理系统主要针对配电和用电系统，用于10KV以上的电网；（）14 大量传输无功会导致小的功率损耗和电压损耗。
( )15 正调差系数，(有利）于维持稳定运行。
（）答案:1答:正确2答：错，改为能3答：错,改为过程层4 答：错,改为改变5答：正确6答：错改为相等7答：正确8答:错改为大多9答：错改为慢10 答：正确11 答：错改为低12 答：错改为不能13 答：错改为以下14答：错改为大15 答：正确二填空1 由于并列操作为正常运行操作，冲击电流最大瞬时值限制在（ )倍额定电流以下为宜.2 准同期并列并列装置分为合闸控制单元和( )控制单元及压差控制单元。
3当系统发生故障时，迅速增大励磁电流，可以改善电网的电压水平及（）性。
电力系统远动及调度自动化试题题号得分一二三总分一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．具有监督计划用电执行情况职责的是（）a．地调中心c．网调中心b．省调中心d．国调中心2．在ems系统中分析电力系统失速情况应当属于（）a．状态估算b．静态安全分析d．负荷预测c．动态安全分析3．霍尔模块的工作原理就是（）a．电压均衡原理c．磁势均衡原理b．电流平衡原理d．功率平衡原理4．地区电网调度中心负责管理（）a．自动发电掌控c．电网数据采集b．用电负荷管理d．统计分析电网运转情况5．若12位a／d芯片工作在基准电压为10v的直流采样方式时，则uf10为（）a．10vc．2.5vb．5vd．1.25v6．直线视距传输信息的信道就是（）a．短波信道c．微波信道b．中波信道d．光纤信道7．（15，11）循环码的全部许用码组是（）a．1024个c．4096个b．2048个d．512个8．星形结构计算机网的特点之一就是（）a．资源共享能力差c．可靠性弱b．资源共享能力强d．建网难9．异步通信方式的特点之一就是（）a．设备繁杂b．设备简单d．时钟要求高c．传输效率高10．调度员在尽力维护各子系统的功率供求平衡，维持部分供电时，系统处于（）a．正常状态c．恢复状态b．紧急状态d．崩溃状态11．电力系统状态估计的量测量主要来自（）a．调度人员b．值班人员d．主机c．scada系统12．对一个月到一年的负荷预测属（）a．短期负荷预测c．中期负荷预测b．逊于短期负荷预测d．长期负荷预测13．配电系统少人值守变电站应具有的基本功能是（）a．自动重合闸功能c．遥控功能b．变电站综合自动化功能d．遥信功能14．配电自动化系统用控制功能减负荷时通过dms的（）a．scada功能b．lm功能d．gis／lm功能c．scada／lm功能15．馈电线自动化系统应有（）a．设备管理功能c．故障定位功能b．军功调节功能d．电容器切除术功能二、填空题（本大题共21小题，每小题1分，共21分）恳请在每小题的空格中填入恰当答案。
《电力系统调动及调度自动化》复习资料一、请对以下名词或术语进行简要解释和说明：1.调度自动化系统：信息集中处理自动化系统，保证电力系统正常、安全、经济、可靠、优质运行，实现运行状态采集处理监测控制分析等功能。
2.实时数据库：存储管理电力系统运行实时数据，保证快速性、可靠性、共享性等。
3.开关量：由0和1表示的设备状态信息或动作信息。
4.RTU：远程终端，安装在发电厂和变电站，实现四遥功能。
5.电流极限：电力系统的运行参数电流必须满足上下限值的要求，一般选择设备的最大发热容许电流作为电流的极限值。
6. 等式约束条件：保证发电和用电的平衡，发电厂发出的有功和无功功率=负荷取用的有功和无功功率+有功和无功损耗。
7.状态信息：表征电力系统的运行状态，能进行远方采集和传送（遥测），包括节点电压和线路有功、无功功率。
8.CDT：循环式远动规约，RTU不管主站在做什么工作，按一定的周期循环不断上发遥测遥信数据。
9.多路复用：在一条通路上传输多路信息，包括话音和远动信息，有频分复用和时分复用。
10.安全分析：对系统是否满足正常运行条件进行分析，假设个别元件发生故障，分析其余元件是否在安全约束条件内。
二、简要回答以下问题：1.分析调度自动化系统的硬件结构及各部分作用。
说明硬件采用分布式开放式结构，说明硬件每部分的作用。
2.什么是状态信息？为什么要进行状态信息的预处理？分析预处理方法。
说明状态信息的概念和内容：能采集、传送的电力系统运行参数。
说明预处理原因：抑制干扰。
说明四种预处理方法：取算术平均值、取加权平均值、取中间值、取逐次处理的滤波值。
3.分析直流采样的基本原理。
说明直流采样需要变送器。
说明电压变送器、电流变送器原理。
4.分析光缆通信的作用和特点。
根据光缆通信的结构图，说明各部分作用。
说明光缆通信的特点，包括优缺点。
5.分析安全分析的作用、原理及实现流程。
是预事故分析。
设置预想事故，进行潮流计算，判断是否满足约束条件。
电力系统远动及调度自动化试题一、填空题(每小题1分，共10分)1.地调中心可调整辖区的_电压和无功功率_。
2.一阶递归数字滤波器的输出y n=αX(n)+(1-α)y(n-1)_。
3.A/D转换器中的基准电压可产生按二进制权倍减的MSB→LSB的_电压砝码_。
4.12位A/D芯片工作在交流采样方式时，被测量正最大值时补码形式的A/D结果为_011111111111_。
5.二—十进制数转换的乘十取整法适用于___小数____。
6.我国远动系统中普遍采用的同步码是___三组EB90H ____。
7.电力线载波信道可同时传送____语音信号和远动信号___。
8.IBM公司的LAN网寻径方便，结构为___树形____。
9.经济调度主要是合理分配各电厂的___有功功率____。
10.配电网线路阻抗与电抗之比可能____大于1___。
二、单项选择题(每小题1分，共15分。
从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。
)11.自动发电控制AGC功能可保证电网的( )①电压②频率③电流④功率因数12.霍尔模块工作频率为50HZ时，精度( )①低于0.5% ②高于0.5%③等于0.5% ④等于1%13.用数字量多路开关采集遥信信号时，欲使W=E14，数据选择端ABCD应为( )①0111②1110 ③1101 ④101114.2000MHZ频率属( )①短波频段②中波频段③微波频段④长波频段15.数据传输系统中，若在发端进行检错应属( )①循环检错法②检错重发法③反馈校验法④前向纠错法16.(15，7)循环码的全部许用码组有( )①256个②129个③127个④128个17.我国循环式运动规约中规定的循环码是( )①(7，4)循环码②方阵码③(7，3)循环码④（48，40）循环码18.星形结构计算机网的特点之一( )①资源共享能力差②资源共享能力强③可靠性④建网难19.异步通信方式的特点之一是( )①设备复杂②设备简单③传输效率高④时钟要求高20.调度员尽力维护各子系统发电，用电平衡时属( )①正常状态②紧急状态③恢复状态④瓦解状态21.电力系统状态估计的量测量主要来自( )①调度人员②值班人员③SCADA系统④主机22.对一个月到一年的负荷预测属( )①短期负荷预测②超短期负荷预测③中期负荷预测④长期负荷预测23.配电系统少人值守变电站应具有的基本功能是( )①自动重合闸功能②变电站综合自动化功能③遥控功能④遥信功能24.配电自动化系统用控制功能减负荷时通过DMS的( )①SCADA功能②LM功能③SCADA/LM功能④GIS/LM功能25.馈电线自动化系统应有( )①无功调节功能②有功调节功能③故障定位功能④电容器投切功能三、简答题(每小题5分，共40分)26.电网调度自动化应有哪些功能?SCADA功能、AGC功能、EDC功能、EMS功能。
电力系统远动及调度自动化试题一、填空题(每小题1分，共10分)1.地调中心可调整辖区的_电压和无功功率_。
2.一阶递归数字滤波器的输出y n=αX(n)+(1-α)y(n-1)_。
3.A/D转换器中的基准电压可产生按二进制权倍减的MSB→LSB的_电压砝码_。
4.12位A/D芯片工作在交流采样方式时，被测量正最大值时补码形式的A/D结果为_011111111111_。
5.二—十进制数转换的乘十取整法适用于___小数____。
6.我国远动系统中普遍采用的同步码是___三组EB90H ____。
7.电力线载波信道可同时传送____语音信号和远动信号___。
8.IBM公司的LAN网寻径方便，结构为___树形____。
9.经济调度主要是合理分配各电厂的___有功功率____。
10.配电网线路阻抗与电抗之比可能____大于1___。
二、单项选择题(每小题1分，共15分。
从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。
)11.自动发电控制AGC功能可保证电网的( )①电压②频率③电流④功率因数12.霍尔模块工作频率为50HZ时，精度( )①低于0.5% ②高于0.5%③等于0.5% ④等于1%13.用数字量多路开关采集遥信信号时，欲使W=E14，数据选择端ABCD应为( )①0111②1110 ③1101 ④101114.2000MHZ频率属( )①短波频段②中波频段③微波频段④长波频段15.数据传输系统中，若在发端进行检错应属( )①循环检错法②检错重发法③反馈校验法④前向纠错法16.(15，7)循环码的全部许用码组有( )①256个②129个③127个④128个17.我国循环式运动规约中规定的循环码是( )①(7，4)循环码②方阵码③(7，3)循环码④（48，40）循环码18.星形结构计算机网的特点之一( )①资源共享能力差②资源共享能力强③可靠性④建网难19.异步通信方式的特点之一是( )①设备复杂②设备简单③传输效率高④时钟要求高20.调度员尽力维护各子系统发电，用电平衡时属( )①正常状态②紧急状态③恢复状态④瓦解状态21.电力系统状态估计的量测量主要来自( )①调度人员②值班人员③SCADA系统④主机22.对一个月到一年的负荷预测属( )①短期负荷预测②超短期负荷预测③中期负荷预测④长期负荷预测23.配电系统少人值守变电站应具有的基本功能是( )①自动重合闸功能②变电站综合自动化功能③遥控功能④遥信功能24.配电自动化系统用控制功能减负荷时通过DMS的( )①SCADA功能②LM功能③SCADA/LM功能④GIS/LM功能25.馈电线自动化系统应有( )①无功调节功能②有功调节功能③故障定位功能④电容器投切功能三、简答题(每小题5分，共40分)26.电网调度自动化应有哪些功能?SCADA功能、AGC功能、EDC功能、EMS功能。
27.对模拟遥测量采集时，为使处理后数据能表征被测量应如何处理?对不同遥测量A/D结果乘一个各自适当的系数，可使乘系数结果能表征被测量实际值。
28.什么是计算机网络?把地理上分散的、能相互共享资源的方式连接起来，并各自具备独立功能的计算机系统的集合。
29.树形结构的计算机网络有什么特点?线路总长中等，成本低、易扩展、寻径方便、任一节点故障会影响整个系统。
30.异步通信和同步通信各有什么特点?异步通信：设备简单、易实现、按字传信息、效率低。
同步通令：设备复杂、对时钟稳定性要求高、效率高。
31.电力系统运行在什么情况下属紧急状态?系统受严重干扰，某些参数越限，电压、电流超过或低于允许值。
32.DMS系统的RTU有什么特点?遥测功能、遥信功能、遥调功能、遥控功能、变电所综合自动化功能。
33.RS—232C标准接口电路采用什么方式传输信息？对驱动器，接收器有何要求?非平衡传输方式。
驱动器应将TTL的高电平转为-12～-15V，将TTL的低电平转为+12～15V。
接收器为EIA标准转为TTL标准。
四、绘图题(7分)34.画出调度端微机远动装置框图。
五、应用题(每小题7分，共28分)35.用四位十进数显示的RTU测量500kV母线电压，运行时有5%波动。
装置中用12位A/D 芯片工作于交流采样方式对变送器输出直流电压进行采样。
求：①求标度变换应取系数K②整定额定值运行时变送器输出的直流电压u i。
解：①K=S e D max max (.=⨯+==500015%)20475250204725647 ②U i =550015%)5002500525047619⨯+⨯==(..V 36.用四位十进数显示的RTU 测量500kV 母线电压，运行时有5%波动。
装置中用12位A/D 芯片工作于交流采样方式对变送器输出直流电压进行采样。
A/D 芯片基准电压为5V ，(即LSB=2.4414MV)。
求当输入A/D 芯片模拟电压u i =4.6666V 时补码形式的A/D 转换结果?解：D +=U i LSB ==46666000244141911.. D ==011101110111B37.用四位十进数显示的RTU 测量500kV 母线电压，运行时有5%波动。
若A/D 芯片交流采样方式补码形式的A/D 结果为D=011110011110B 时，当地应显示值是多少?调度端应显示多少?解：S e =D =·K ==D +·K +D +=2+4+8+16+128+256+512+1024=1950∴S e =D +·K +=1950⨯500015%)20471950525020475001⨯+=⨯=( 当地应显示500.1kV ，调度端应显示500.1kV38.已知(15，10)循环码的G(x)=x 5+x 4+x 2+1，编出当信息位M=1101010011时的码字。
解：①∵M=1101010011 ∴M(x)=x 9+x 8+x 6+x 4+x+1②M(x)·x n-k = M(x)·x 15-10=(x 9+x 8+x 6+x 4+x+1)·x 5= x 14+x 13+x 11+x 9+x 6+x 5 ③R(x) ≡〔x n-k ·M(x)〕G(x)=〔〕x +x +x +x +x +x 141311965x x x 5421+++=x 3+x④F(x) = x n-k ·M(x)+R(x)= x 14+x 13+x 11+x 9+x 6+x 5+x 3+x⑤F=110101*********浙江省2002年1月高等教育自学考试一、填空题(每小题1分，共10分)1.电网调度自动化实行___分层____管理。
2.RTU 的基本组成包括___硬件____和___软件____两个部分。
3.对变位遥信信息检测的常用方法是___软件扫查____和____硬件中断___。
4.二进制小数(0.10110000)B 转化为十进制小数是___0.68755____。
5.在电网远动通信中，对误码率数量级的要求是___小于10-5____。
6.物理层用户之间交换信息需要通过___一条实际链路____。
7.通信网的路由选择方式分为____决定性和适应性的两类___。
8.独立系统的AGC 控制机组出力，以保证电网___频率恒定____。
9.系统静态安全分析的内容包括___电压 频率 过负荷____。
10.配电网的形式有___树枝状 环状 网状____。
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题后的括号内。
每小题2分，共30分)1.电力系统的安全约束条件从满足到不满足时对应的系统运行状态情况是( )A.正常状态→警戒状态B.警戒状态→紧急状态C.紧急状态→系统崩溃D.系统崩溃→恢复状态2.调度控制中心对发电厂的机组启、停操作命令属于( )A.遥测信息B.遥信信息C.遥控信息D.遥调信息3.已知RTU中每个遥测量的工作区一次只能保存10个数据，事故追忆要求保留事故前的3个数据，事故后的4个数据，每个遥测量(即数据)占2个字节。
如果有100个遥测量(即数据)，则安排用于事故追忆的内存单元(即字节)数目是( )A. 1000B. 1400C. 2000D. 7004.用RTU测量500kV母线电压，运行时有5%的波动，RTU装置中的12位A/D转换芯片工作于交流采样方式对电流变送器传过来的直流电压进行采样，最高位是符号位，则A/D转换的标度变换系数为( )A. 500/2047B. 525/2047C. 500/4095D. 525/40955.越限呆滞区上下限复限值同时减少，则对同一监视信号，告警次数是( )A.越上限增加、越下限减少B.越上限减少、越下限增加C.越上限越下限都增加D.越上限越下限都减少6.异步通信中数据接收端的接收时钟为16倍数据速率，以下选项为干扰信息的宽度，其中能被检验出来的是( )A.4倍时钟周期B.10倍时钟周期C.12倍时钟周期D.16倍时钟周期7.在数据通信中，应用最广的数据信息代码集是( )A.BCD码B.补码C.七位ASCIID.余3码8.下列选项中哪一项不属于通信子网协议( )A.物理层B.链路层C.网络层D.传输层9.计算机网络的物理层数据传输方式中数据采样方式应属于( )A.规约特性B.机械特性C.电气特性D.电信号特性N环形结构的性能之一是( )A.可靠性好B.灵活性好C.价格低D.模块性好11.负荷的经济分配(EDC)应根据( )A.超短期负荷预测B.短期负荷预测C.中期负荷预测D.长期负荷预测12.在EMS中分析电力系统电压失稳属于( )A.状态估计B.静态安全分析C.动态安全分析D.最优潮流13.变电所综合自动化中具有的功能是( )A.有功优化B.无功优化C.稳定性优化D.负荷经济分配14.配电自动化中馈电线自动化的功能之一是( )A.有功控制B.无功控制C.频率控制D.负荷控制15.配电管理系统(DMS)中用户负荷周期控制的功能属于( )A.SCADA功能B.GIS/LM功能C.SCADA/LM功能D.LM功能三、简答题(每小题5分，共40分)1.电力系统调度自动化的基本任务是什么?①控制整个电力系统的运行方式，使电力系统在正常状态下能满足安全、优质和经济地向用户供电的要求；②在缺电状态下做好负荷管理；③在事故状态下迅速消除故障的影响和恢复正常供电。
2.说明设置模拟量阈值的意义。
①在RTU采集的一些模拟量(如厂站母线电压)，通常情况下变化不大，如果向调度中心传送，会增加装置处理数据的负担。
②为了提高装置效率和信道利用率，在处理这种量时，采用设置阀值的方法，只有变化量超过阀值才传送，小于或等于阈值不传送。
