电力系统分析试题(共4页) -本页仅作为预览文档封面，使用时请删除本页-电力系统分析试题一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.我国电力系统的额定电压等级有( )、220、500(KV) 、230、500(KV)、230、525(KV) 、220、500(KV)2.在标幺制中，电压的表达式为( )=×Z×I =Z×I=Z×I2 =3×Z×I23.中性点不接地系统中发生单相接地时，接地点有电流流过，电流的通路是( )A.变压器、输电线B.发电机C.输电线、中性点D.输电线路和线路对地电容4.有备用接线方式有( )A.放射式、环式、链式B.放射式、干线式、链式C.环式、双端电源供电式和C5.派克变换的坐标是( )A.静止坐标系B.旋转坐标系C.平面坐标系D.都不对6.有备用电源接线方式的优、缺点是( )A.可靠性高、电压高B.可靠性高，造价低C.可靠性高，造价高D.可靠性低，造价高7.衡量电能质量的指标有( )A.电压和功率B.频率和功率C.电流和功率D.电压大小，波形质量，频率8.系统备用容量中，哪种可能不需要( )A.负荷备用B.国民经济备用C.事故备用D.检修备用9.下列简单故障中，属于对称短路的是( )A.单相短路B.两相短路C.两相短路接地D.三相短路10.改变发电机端电压调压，通常采用( )A.顺调压B.逆调压C.常调压D.均不对11.对称分量法中，a为运算子，a+a2等于( )212.输电线路的正序阻抗与负序阻抗相比，其值要( )A.大B.小C.相等D.都不是σ曲线被称为( )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线等于( ) 14.理想同步发电机，ABC坐标系磁链方程中互感系数，MDQ顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低16.若变压器绕组接法形式为Y/△，则在零序等值电路中，变压器的原边相当于( )A.断路B.短路C.有通路D.都不是17.系统发生不对称故障后，越靠近短路点，负序电压越( )A.高B.低C.不变D.都不对18.潮流方程是( )A.线性方程组B.微分方程组C.线性方程D.非线性方程组19.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法20.在改善电力系统暂态稳定性的电气制动方法中，制动电阻过小，则被称为( )A.过制动B.欠制动C.饱和D.误操作二、填空题(本大题共10小题，每小题1分，共10分)21.潮流计算中的电压相位角的约束条件是由___________决定的。
华北电力大学(北京)2016—2017年第一学期期末试卷（A)课程名称电力系统分析基础课程编号考核日期时间专业班级需要份数送交日期考试方式闭卷试卷页数2A、B卷齐全是命题教师主任签字备注班级:姓名:学号:要求：所有答案均写在答题纸上。
一、（18分）填空题（每题2分）1.电力系统运行的基本要求是：，，。
2.衡量电能质量的指标有：，，。
3.10.5kV的发电机向110kV系统送电时，应选用额定变比为的升压变压器。
变压器的分接头在（高、低）压侧.。
4.频率的一次调整指由发电机组的___进行的；频率的二次调整指由发电机组的___进行的。
5.电力系统中按备用容量的用途可以分为___备用、___备用、___备用、___备用。
6.负荷在已运行的发电设备或发电厂之间的最优分配依据___原则。
7.电力系统主要的无功电源有、、、。
8.无功功率负荷的最优补偿原则是，用公式表达为。
9.电力系统负荷的有功功率—频率静态特性是。
二、（18分）简答题（每题3分）1．电力系统中性点的运行方式主要有哪些？分别指出它们适用的电压等级？2．发电机的运行极限主要受哪些条件约束？3．指出外桥接线的使用情况。
4．试说明潮流计算中如何对节点进行分类？其特点如何？5．对于存在R≥X的电力网络，是否可以采用P-Q分解法进行潮流计算？为什么？6．什么是电压崩溃？三、（6分）某变电所主接线如图所示，试指出这是什么主接线型式？叙述线路QF1检线路不停电的操作顺序。
修时L1四、（14分）已知10kV系统某条线路的等值电路图如下，其末端用户电压为10.05kV，求（1）始端供电电压相量（2）画出线路的电压相量图（3）求出线路上的功率损耗。
五、（10分）一座35/11kV变电站有两台主变并联运行，供给10kV用户负荷，两台主变的参数及用户负荷如下所示。
变压器阻抗已经归算到高压侧。
求每台主变各自承担的功率。
六、（8分）如下图所示：1．求该网络的节点导纳矩阵B Y。
1－2，电力系统的部分接线如图1－2，各电压级的额定电压及功率输送方向表于图中。
试求：（1）发电机及各变压器高低绕组的额定电压；（2）各变压器的额定变比；（3）设变压器T －1工作于+5%抽头，T －2,T －4工作于主抽头，T －3工作于－%抽头时，各变压器的实际变比。
解：(1) 总的原则：发电机的额定电压比同电压级网络的额定电压高5％；变压器一次侧额定电压等于同电压级网络的额定电压高，二次侧额定电压比同电压级网络的额定电压高10％。
其中，变压器受功率侧为一次侧，输功率侧为二次侧。
发电机： kV V GN 5.10=变压器T —1: .242,5.1021kV V kV V N N ==变压器T —2: .5.38,121,220321kV V kV V kV V N N N ===变压器T —3: .11,3521kV V kV V N N == 变压器T —4: .121,22021kV V kV V N N == (2) 各变压器的额定变比变压器T —1: .0434.02425.10211===N N N T V V k变压器T —2: 818.112122021)21(2===-N N N T V V k714.55.3822031)31(2===-N N N T V V k143.35.3812132)32(2===-N N N T V V k变压器T —3: .182.31135213===N N N T V V k变压器T —4: .818.1121220214===N N N T V V k(3) 各变压器的实际变比变压器T —1: .0431.0%)51(2425.10211=+⨯==V V k T变压器T —2: 818.112122021)21(2===-V V k T714.55.3822031)31(2===-V V k T143.35.3812132)32(2===-V V k T 变压器T —3: .102.311%)5.21(35213=-⨯==V V k T 变压器T —4: .818.1121220214===V V k T1－3， 电力系统的部分接线如图 1－3，网络的额定电压已经标 明图中。
一、简答题（每小题8分，共40分）1、动力系统、电力系统和电力网的基本构成形式如何？答：由生产、变换、传送、分配和消耗电能的电气设备（发电机、变压器、电力线路以及各种用电设备等）联系在一起组成的统一整体就是电力系统。
动力系统是电力系统和发电厂动力部分的总和。
电力网是电力系统中除去发电机和用电设备外的部分。
2、根据发电厂使用一次能源的不同，发电厂主要有哪几种形式？答：发电厂主要有火力发电厂、水力发电厂、核能发电厂和其他能源（太阳能、风能、潮汐）发电厂。
3、电力变压器的主要作用是什么？主要类别有哪些？答：主要作用是变换电压,以利于功率的传输.在同一段线路上,传送相同的功率,电压经升压变压器升压后,线路传输的电流减小,可以减少线路损耗,提高送电经济性,达到远距离送电的目的,而降压则能满足各级使用电压的用户需要.(1)按相数分为单相变压器、三相变压器；(2)按冷却方式分为干式变压器、油浸式变压器；(3)按用途分为电力变压器、试验变压器、特种变压器；(4)按绕组形式分为双绕组变压器、三绕组变压器、自耦变电器；(5)按铁芯形式分为芯式变压器、壳式变压器。
4、架空线路与电缆线路有什么特点？答：架空线路是由导线、避雷针、杆塔、绝缘子和金具等构成；由于架空线采用多股导线，为增加机械强度，采用钢芯铝线，外部铝线作为主要载流部分；线路电压超过220KV 时，为减小电晕损耗或线路电抗，采用扩径导线或分裂导线；为了减小三相参数不平衡，架空线的三相导线需要换位，在中性点直接接地的电力系统中，长度超过100kW的架空线都应换位。
电缆线路比架空线造价高，检修麻烦。
优点是不用杆塔，占地小，供电可靠，对人身较安全，不易受破坏等。
5、直流输电与交流输电比较有什么特点？答：直流输电的主要优点：(1) 线路造价低；(2) 年电能损失小；(3) 不存在系统稳定问题，可实现电网的非同期互联，而交流电力系统中所有的同步发电机都保持同步运行；(4) 限制短路电流。

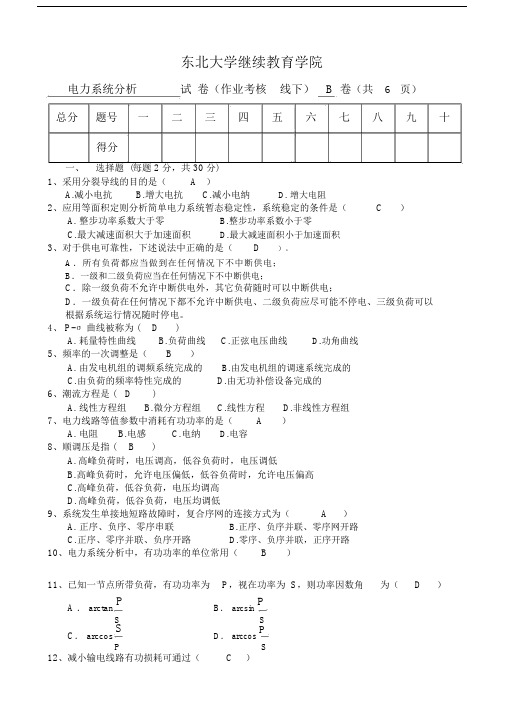

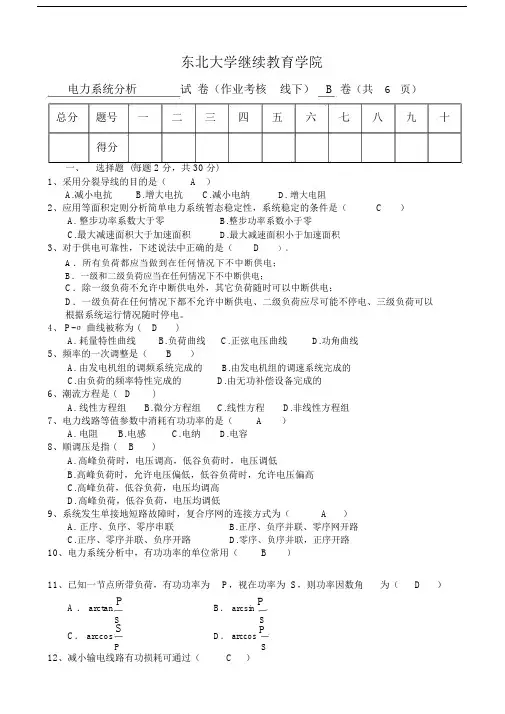

东北大学继续教育学院电力系统分析试卷（作业考核线下）B卷（共6页）总分题号一二三四五六七八九十得分一、选择题 (每题 2 分，共 30 分)1、采用分裂导线的目的是（A）A.减小电抗B.增大电抗C.减小电纳D. 增大电阻2、应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（C）A. 整步功率系数大于零B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积3、对于供电可靠性，下述说法中正确的是（D）。
A．所有负荷都应当做到在任何情况下不中断供电；B．一级和二级负荷应当在任何情况下不中断供电；C．除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D．一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、 P-σ曲线被称为 (D)A. 耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线5、频率的一次调整是（B）A. 由发电机组的调频系统完成的B.由发电机组的调速系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的6、潮流方程是 ( D)A. 线性方程组B.微分方程组C.线性方程D.非线性方程组7、电力线路等值参数中消耗有功功率的是（A）A. 电阻B.电感C.电纳D.电容8、顺调压是指 ( B)A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低9、系统发生单接地短路故障时，复合序网的连接方式为（A）A. 正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路10、电力系统分析中，有功功率的单位常用（B）11、已知一节点所带负荷，有功功率为P，视在功率为 S，则功率因数角为（D）A ．arctan PB．arcsinP S SC．arccos SD．arccosP P S12、减小输电线路有功损耗可通过（C）A. 增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻13、电力系统并列运行暂态稳定性分析中不考虑非周期分量、负序分量和零序分量的影响， 原因是（ C ）。
电力系统分析试卷及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。
8、试画出电力线路等值电路。
二、如图所示的电力系统1.确定发电机G，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW，功率因数为0.80（感性），末端电压为35kV，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少三、电力系统接线如下图所示，电网各级电压示于图中，求1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。
四93kW,短路电压耗、G、B。
五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。
工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S（1-2）%=13.15, VS（2-3）%=5.7, VS（3-1）%=20.4,ΔP=187千瓦，I0 %=0.856。
试求归算到220千伏侧的变压器参数。
（注：功率值未归算，电压值已归算）六、已知某一变压器参数如表1所示。
表1变压器绕组电阻、漏抗、励磁支路电导和励磁支路电纳的计算公式分别为：1、试计算变压器绕组电阻、漏抗的有名值；2、设S B=100MVA ，110kV 级为基本级，U B=121kV ，试计算变压器绕组电阻、漏抗的标幺值。

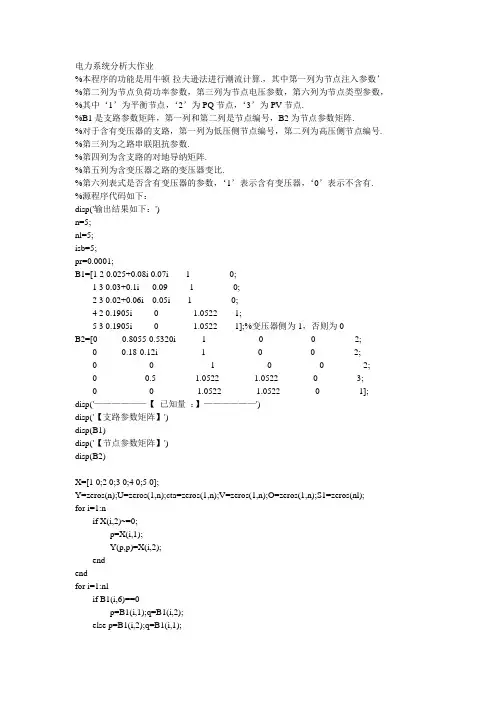

电力系统分析大作业%本程序的功能是用牛顿-拉夫逊法进行潮流计算.，其中第一列为节点注入参数’%第二列为节点负荷功率参数，第三列为节点电压参数，第六列为节点类型参数，%其中‘1’为平衡节点，‘2’为PQ节点，‘3’为PV节点.%B1是支路参数矩阵，第一列和第二列是节点编号，B2为节点参数矩阵.%对于含有变压器的支路，第一列为低压侧节点编号，第二列为高压侧节点编号. %第三列为之路串联阻抗参数.%第四列为含支路的对地导纳矩阵.%第五列为含变压器之路的变压器变比.%第六列表式是否含有变压器的参数，‘1’表示含有变压器，‘0’表示不含有.%源程序代码如下：disp('输出结果如下：')n=5;nl=5;isb=5;pr=0.0001;B1=[1 2 0.025+0.08i 0.07i 1 0;1 3 0.03+0.1i 0.09 1 0;2 3 0.02+0.06i 0.05i 1 0;4 2 0.1905i 0 1.0522 1;5 3 0.1905i 0 1.0522 1];%变压器侧为1，否则为0B2=[0 -0.8055-0.5320i 1 0 0 2;0 -0.18-0.12i 1 0 0 2;0 0 1 0 0 2;0 0.5 1.0522 1.0522 0 3;0 0 1.0522 1.0522 0 1]; disp('——————【已知量：】——————')disp('【支路参数矩阵】')disp(B1)disp('【节点参数矩阵】')disp(B2)X=[1 0;2 0;3 0;4 0;5 0];Y=zeros(n);U=zeros(1,n);cta=zeros(1,n);V=zeros(1,n);O=zeros(1,n);S1=zeros(nl);for i=1:nif X(i,2)~=0;p=X(i,1);Y(p,p)=X(i,2);endendfor i=1:nlif B1(i,6)==0p=B1(i,1);q=B1(i,2);else p=B1(i,2);q=B1(i,1);Y(p,q)=Y(p,q)-1./(B1(i,3)*B1(i,5));Y(q,p)=Y(p,q);Y(q,q)=Y(q,q)+1./(B1(i,3)*B1(i,5)^2)+B1(i,4)./2;Y(p,p)=Y(p,p)+1./B1(i,3)+B1(i,4)./2;enddisp('【导纳矩阵】Y=');disp(Y)%输出导纳矩阵G=real(Y);B=imag(Y);for i=1:ncta(i)=angle(B2(i,3));U(i)=abs(B2(i,3));V(i)=B2(i,4);endfor i=1:nS(i)=B2(i,1)-B2(i,2);B(i,i)=B(i,i)+B2(i,5);endP=real(S);Q=imag(S);ICT1=0;IT2=1;while IT2~=0IT2=0;t1=1;t2=1;for i=1:nif i~=isbC(i)=0;D(i)=0;for j1=1:nC(i)=C(i)+U(i)*U(j1)*(G(i,j1)*cos(cta(i)-cta(j1))+B(i,j1)*sin(cta(i)-cta(j1)));D(i)=D(i)+U(i)*U(j1)*(G(i,j1)*sin(cta(i)-cta(j1))-B(i,j1)*cos(cta(i)-cta(j1)));endDP(t1)=P(i)-C(i);t1=t1+1;if B2(i,6)==2DQ(t2)=Q(i)-D(i);t2=t2+1;endendendt1=t1-1;t2=t2-1;DPQ=[DP';DQ']; %求DP,DQfor i=1:t1+t2if abs(DPQ(i))>prIT2=IT2+1;endH=zeros(t1,t1);N=zeros(t1,t2);K=zeros(t2,t1);L=zeros(t2,t2);for i=1:t1for j1=1:t1if j1~=isb&j1~=iH(i,j1)=0-U(i)*U(j1)*(G(i,j1)*sin(cta(i)-cta(j1))-B(i,j1)*cos(cta(i)-cta(j1)));elseif j1~=isb&j1==iH(i,j1)=U(i)^2*B(i,j1)+D(i);endendendfor i=1:t1for j1=1:t2if j1~=isb&j1~=iN(i,j1)=0-U(i)*U(j1)*(G(i,j1)*cos(cta(i)-cta(j1))+B(i,j1)*sin(cta(i)-cta(j1)));elseif j1~=isb&j1==iN(i,j1)=0-U(i)^2*G(i,j1)-C(i);endendendfor i=1:t2for j1=1:t1if j1~=isb&j1~=iK(i,j1)= U(i)*U(j1)*(G(i,j1)*cos(cta(i)-cta(j1))+B(i,j1)*sin(cta(i)-cta(j1)));elseif j1~=isb&j1==iK(i,j1)=U(i)^2*G(i,j1)-C(i);endendendfor i=1:t2for j1=1:t2if j1~=isb&j1~=iL(i,j1)=0-U(i)*U(j1)*(G(i,j1)*sin(cta(i)-cta(j1))-B(i,j1)*cos(cta(i)-cta(j1)));elseif j1~=isb&j1==iL(i,j1)=U(i)^2*B(i,j1)-D(i);endendendJ=[H,N;K,L];%求雅可比矩阵disp('【雅可比矩阵：】');disp(J);modify=-J\DPQ;Dcta=modify([1:t1],:);t3=U(:,[1:t2]);DU=diag(t3,0)*modify([t1+1:t1+t2],:);t4=1;for i=1:t1if B2(i,6)~=1cta(1,i)=cta(1,i)+Dcta(t4,1);t4=t4+1;endendt5=1;for i=1:t2if B2(i,6)==2U(1,i)=U(1,i)+DU(t5,1);t5=t5+1;endendICT1=ICT1+1;end %修正原值for i=1:nUU(i)=U(i)*cos(cta(i))+1i*U(i)*sin(cta(i));endfor p=1:nc(p)=0;for q=1:nc(p)=c(p)+conj(Y(p,q))*conj(UU(q));ends(p)=UU(p)*c(p);enddisp('--------------------------------------------------------------------------------');disp('【各节点电压U为（节点从小到大排列）:】');disp(UU);disp('--------------------------------------------------------------------------------');disp('【各节点电压相角为（节点从小到大排列）：】');disp(180*angle(UU)/pi);disp('--------------------------------------------------------------------------------');disp('【按公式计算全部线路功率，结果如下:】');for i=1:nlif B1(i,6)==0p=B1(i,1);q=B1(i,2);else p=B1(i,2);q=B1(i,1);endSi(p,q)=UU(p)*(conj(UU(p))*conj(B1(i,4)./2)+(conj(UU(p)*B1(i,5))-conj(UU(q)))*conj(1./(B1(i, 3)*B1(i,5))));%各条支路首端功率Sif=[p,q,Si(p,q)];disp(f);endfor i=1:nlif B1(i,6)==0p=B1(i,1);q=B1(i,2);else p=B1(i,2);q=B1(i,1);endSj(q,p)=UU(q)*(conj(UU(q))*conj(B1(i,4)./2)+(conj(UU(q)./B1(i,5))-conj(UU(p)))*conj(1./(B1(i, 3)*B1(i,5))));%各条支路末端功率Sjf=[q,p,Sj(q,p)];disp(f);enddisp('--------------------------------------------------------------------------------');disp('【各条支路的功率损耗DS为(顺序同您输入B1时一样):】');for i=1:nlif B1(i,6)==0p=B1(i,1);q=B1(i,2);else p=B1(i,2);q=B1(i,1);endDS(i)=Si(p,q)+Sj(q,p);%各条支路功率损耗DSdisp(DS(i));endSp=0;for i=1:nSp=Sp+UU(isb)*conj(Y(isb,i))*conj(UU(i));enddisp('【平衡节点的功率：】');disp(Sp);输出结果如下：——————【已知量：】——————【支路参数矩阵】1.00002.0000 0.0250 + 0.0800i 0 + 0.0700i 1.0000 01.0000 3.0000 0.0300 + 0.1000i 0.09001.0000 02.00003.0000 0.0200 + 0.0600i 0 + 0.0500i 1.0000 04.0000 2.0000 0 + 0.1905i 0 1.0522 1.00005.0000 3.0000 0 + 0.1905i 0 1.0522 1.0000【节点参数矩阵】0 -0.8055 - 0.5320i 1.0000 0 0 2.00000 -0.1800 - 0.1200i 1.0000 0 0 2.00000 0 1.0000 0 0 2.00000 0.5000 1.0522 1.0522 0 3.00000 0 1.0522 1.0522 0 1.0000【导纳矩阵】Y=6.3560 -20.5272i -3.5587 +11.3879i -2.7523 + 9.1743i 0 0 -3.5587 +11.3879i 8.5587 -31.5772i -5.0000 +15.0000i 0 + 4.9889i 0-2.7523 + 9.1743i -5.0000 +15.0000i 7.7973 -29.3987i 0 0 + 4.9889i0 0 + 4.9889i 0 0 - 4.7414i 00 0 0 + 4.9889i 0 0 - 4.7414i【雅可比矩阵：】-20.5622 11.3879 9.1743 0 -6.4010 3.5587 2.752311.3879 -31.6372 15.0000 5.2493 3.5587 -8.5587 5.00009.1743 15.0000 -29.4237 0 2.7523 5.0000 -7.84230 5.2493 0 -5.2493 0 0 06.3110 -3.5587 -2.7523 0 -20.4922 11.3879 9.1743-3.5587 8.5587 -5.0000 0 11.3879 -31.5172 15.0000-2.7523 -5.0000 7.7523 0 9.1743 15.0000 -29.3737【雅可比矩阵：】-24.7747 13.7501 11.0245 0 -8.7903 3.9345 2.983113.5438 -36.5472 17.3684 5.6351 4.5948 -10.1178 5.731310.8460 17.3335 -33.7956 0 3.5781 5.8359 -8.93540 5.6351 0 -5.6351 0 0.5384 06.9176 -3.9345 -2.9831 0 -25.9551 13.7501 11.0245-4.5948 9.7878 -5.7313 0.5384 13.5438 -36.8940 17.3684-3.5781 -5.8359 9.0080 0 10.8460 17.3335 -33.8576【雅可比矩阵：】-24.1898 13.4226 10.7672 0 -8.4629 3.8896 2.957513.2489 -35.8499 17.0208 5.5803 4.4453 -9.9289 5.625310.6171 16.9918 -33.1727 0 3.4578 5.7123 -8.79750 5.5803 0 -5.5803 0 0.5003 06.8471 -3.8896 -2.9575 0 -25.2549 13.4226 10.7672-4.4453 9.5702 -5.6253 0.5003 13.2489 -36.0917 17.0208-3.4578 -5.7123 8.7994 0 10.6171 16.9918 -33.1741【雅可比矩阵：】-24.1809 13.4176 10.7633 0 -8.4576 3.8892 2.957413.2446 -35.8395 17.0155 5.5794 4.4428 -9.9265 5.623710.6138 16.9866 -33.1635 0 3.4557 5.7103 -8.79580 5.5794 0 -5.5794 0 0.5000 06.8466 -3.8892 -2.9574 0 -25.2449 13.4176 10.7633-4.4428 9.5665 -5.6237 0.5000 13.2446 -36.0795 17.0155-3.4557 -5.7103 8.7958 0 10.6138 16.9866 -33.1635--------------------------------------------------------------------------------【各节点电压U为（节点从小到大排列）:】1.0928 + 0.0984i 1.0646 + 0.0736i 1.0598 + 0.0705i 1.0520 - 0.0214i 1.0522--------------------------------------------------------------------------------【各节点电压相角为（节点从小到大排列）：】5.1431 3.9536 3.8076 -1.1673 0--------------------------------------------------------------------------------【按公式计算全部线路功率，结果如下:】1.00002.0000 0.3952 + 0.2502i1.0000 3.0000 0.4103 + 0.2818i2.00003.0000 0.0702 + 0.0377i2.0000 4.0000 0.5000 + 0.3984i3.0000 5.0000 0.3702 + 0.3585i2.0000 1.0000 -0.3902 - 0.3162i3.0000 1.0000 -0.3002 - 0.2646i3.0000 2.0000 -0.0700 - 0.0939i4.0000 2.0000 -0.5000 - 0.3301i5.0000 3.0000 -0.3702 - 0.3137i-------------------------------------------------------------------------------- 【各条支路的功率损耗DS为(顺序同您输入B1时一样):】0.0050 - 0.0659i0.1101 + 0.0171i0.0002 - 0.0562i0.0000 + 0.0684i-0.0000 + 0.0449i【平衡节点的功率：】-0.3702 - 0.3137i。
电⼒系统分析试题答案（完整试题）⾃测题（⼀）—电⼒系统的基本知识⼀、单项选择题（下⾯每个⼩题的四个选项中，只有⼀个是正确的，请你在答题区填⼊正确答案的序号，每⼩题2.5分，共50分）1、对电⼒系统的基本要求是（）。
A、保证对⽤户的供电可靠性和电能质量，提⾼电⼒系统运⾏的经济性，减少对环境的不良影响；B、保证对⽤户的供电可靠性和电能质量；C、保证对⽤户的供电可靠性，提⾼系统运⾏的经济性；D、保证对⽤户的供电可靠性。
2、停电有可能导致⼈员伤亡或主要⽣产设备损坏的⽤户的⽤电设备属于（）。
A、⼀级负荷；B、⼆级负荷；C、三级负荷；D、特级负荷。
3、对于供电可靠性，下述说法中正确的是（）。
A、所有负荷都应当做到在任何情况下不中断供电；B、⼀级和⼆级负荷应当在任何情况下不中断供电；C、除⼀级负荷不允许中断供电外，其它负荷随时可以中断供电；D、⼀级负荷在任何情况下都不允许中断供电、⼆级负荷应尽可能不停电、三级负荷可以根据系统运⾏情况随时停电。
4、衡量电能质量的技术指标是（）。
A、电压偏移、频率偏移、⽹损率；B、电压偏移、频率偏移、电压畸变率；C、⼚⽤电率、燃料消耗率、⽹损率；D、⼚⽤电率、⽹损率、电压畸变率5、⽤于电能远距离输送的线路称为（）。
A、配电线路；B、直配线路；C、输电线路；D、输配电线路。
6、关于变压器，下述说法中错误的是（）A、对电压进⾏变化，升⾼电压满⾜⼤容量远距离输电的需要，降低电压满⾜⽤电的需求；B、变压器不仅可以对电压⼤⼩进⾏变换，也可以对功率⼤⼩进⾏变换；C、当变压器原边绕组与发电机直接相连时（发电⼚升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D、变压器的副边绕组额定电压⼀般应为⽤电设备额定电压的1.1倍。
7、衡量电⼒系统运⾏经济性的主要指标是（）。
A、燃料消耗率、⼚⽤电率、⽹损率；B、燃料消耗率、建设投资、⽹损率；C、⽹损率、建设投资、电压畸变率；D、⽹损率、占地⾯积、建设投资。
电力系统分析试题及答案一、填空题1 ．降压变压器高压侧的主分接头电压为220kv ，若选择＋2 × 2.5% 的分接头，则该分接头电压为。
2．电力系统中性点有效接地方式指的是。
3．输电线路的电气参数包括电抗、电导、电纳和。
4．输电线路的电压偏移是指线路始端或末端母线的实际运动电压与线路的数值差。
5．电力系统的潮流分布一般是用各节点的电压和表示。
6．调整发电机组输出的有功功率用来调整电力系统运动的。
7．复合故障一般是指某一时刻在电力系统发生故障。
8 ．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的倍。
10．减小输出电元件的电抗将系统的静态稳定性。
二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（）①否②是③不一定④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（）①内层②中间层③外层④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（）①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（）①越大②越小③不变④无法确定15．变压器的电导参数 GT，主要决定于哪一个实验数据（）①△ PO ②△ PK ③ UK% ④ I O%16. 当功率的有名值为s＝ P＋jQ 时（功率因数角为）取基准功率为 Sn，则有功功率的标么值为（）①P ②P ③ P④ P cos Sn cos S n sin S n S n17. 环网中功率的自然分布是（）①与电阻成正比分布②与电抗成正比分布③与阻抗成正比分布④与阻抗成反比分布18．电力系统中PQ节点的数量（）①全都是②大量的③少量的④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（）①｜③｜ i i- - j j | >｜ | >｜i i- - j j|min ②｜|max ④｜i i - - j j |<｜ |<｜ i i - -j j |min|max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ）①负载率②网损率③供电率 ④厂用电率21．电力系统的频率主要决定于（ ）①有功功率的平衡 ②无功功率的平衡 ③电压质量④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 24．三相短路时，非周期分量极小值，只能是在某种情况（ ）①一相中出一现 ②同时在两相中出现 ③三相均不出现④只有故障相出现其它相不出现 25．同步机的各种电抗间关系为 ()① x d x q x d " x d '② x qx d x d ' x d "③ x d x q x d ' x d " ④ xdx d ' x q x d " 26. 若 ac 两相发生短路，则基准相选择为 () ① a 相 ② b 相 ③ c 相 ④ a 相和c27．下网 K 点发生两相短路接地， 其复合序网为图所示( )( 其中， 1,2 ，0 分别为正序、 负序、零序阻抗 )28．越靠近电源点负序电压越( )①低②高③不变④无法确定29．作为判据dPE0 主要应用于分析简单系统的（）d①暂态稳定②故障计算30．分析简单系统的暂态稳定性可以应用（①等耗量微增率准则②等面积定则③静态稳定）③小干扰法④调压计算④对称分量法三、简答题31．电力变压器的主要作用是什么？32．简单闭式网分为哪些类网络？33．为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系统的电压水平？34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？四、简算题35．某三相单回输电线路，采用LGJ－ 300 型导线（计算外径25.2mm），已知三相导线正三角形布置，导线间距离 D＝6m，求每公里线路的电抗值。
