8多用电表教学设计(一）错误!教学分析本节是闭合电路欧姆定律的具体应用。
教科书通过例题的方式来讲解欧姆表的原理，并没有把欧姆表作为知识来处理，而是从闭合电路欧姆定律的应用入手,旨在提高学生灵活运用知识解决实际问题的能力.欧姆表的原理是根据闭合电路欧姆定律,通过测量容易测得的电流，来实现测得较难测量的电阻，教学中要注意渗透这种转换的思想.在学习欧姆表的基础上，教科书通过“思考与讨论”“说一说”栏目让学生了解多用电表的基本结构，并通过实验让学生学会使用多用电表.教学目标1．通过对欧姆表的讨论，进一步提高应用闭合电路欧姆定律分析问题的能力,知道欧姆表测量电阻的原理。
了解欧姆表的内部结构和刻度特点。
2．了解多用电表的基本结构，通过实际操作学会使用多用电表测量电压、电流和电阻，培养学生的动手实践能力。
3．会用多用电表测量二极管的正、反向电阻,并据此判断二极管的正、负极，会用多用电表探索简单黑箱中的电学元件。
4．通过自主探究活动，激发学生学习物理的兴趣，提高学生应用物理知识解决实际问题的能力。
教学重点难点欧姆表的原理和使用及多用电表的原理和正确使用的方法.教学方法与手段《多用电表》分三个主题单元内容:“欧姆表”“多用电表"和“实验”。
教材摆脱旧教材中单纯理论的推导和仪表结构、原理、使用方法的讲解，而是基于学生的先前经验，通过“体验式探究”的方式，通过例题的解决，将欧姆表这一新知识建立在对原有学习过程的体验上，通过对该过程的创造性联想让学生真切感受并领会欧姆表的工作原理、结构和使用方法,尤其隐含了对欧姆表难点的阐述性讲解,像“欧姆表盘为什么非均匀？”“电压电流的线性变化和电阻的非线性变化”“R x＝0时如何使电路电流达到满偏？”“对应不同的倍率，即换用不同的欧姆挡时，为什么要欧姆调零？”对多用电表的结构认识，从单用表到双用表再过渡到三用表,从单量程过渡到双量程,体现出将一个复杂问题简单化处理的物理思想，采用阶梯式的教学方法引导学生由浅入深,但不宜要求过高。

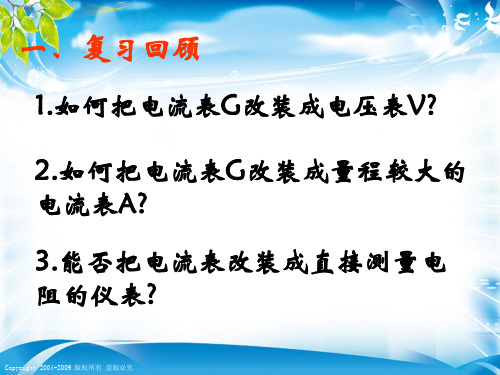

![人教版高二物理选修3-1第二章恒定电流第八节《多用电表的原理》课件(共29张PPT)[最新推荐课件]](https://img.taocdn.com/s1/m/cce1687631126edb6e1a1028.png)

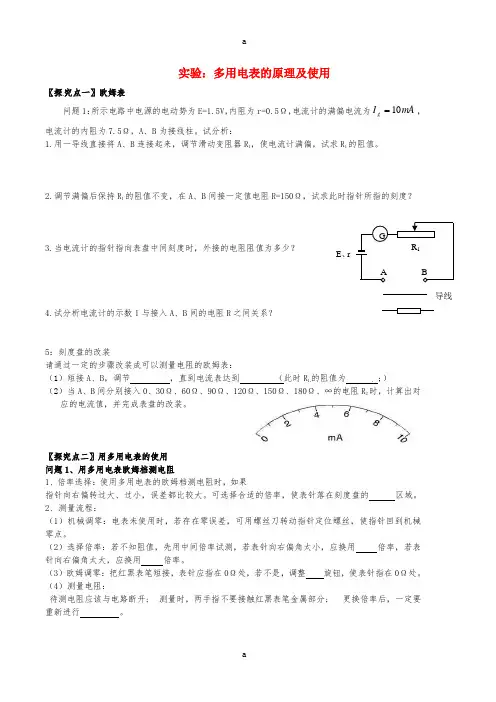

实验：多用电表的原理及使用 〖探究点一〗欧姆表问题1：所示电路中电源的电动势为E=1.5V ，内阻为r=0.5Ω，电流计的满偏电流为mA I g 10 ，电流计的内阻为7.5Ω，A 、B 为接线柱。
试分析：1.用一导线直接将A 、B 连接起来，调节滑动变阻器R 1，使电流计满偏，试求R 1的阻值。
2.调节满偏后保持R 1的阻值不变，在A 、B 间接一定值电阻R=150Ω，试求此时指针所指的刻度？3.当电流计的指针指向表盘中间刻度时，外接的电阻阻值为多少？4.试分析电流计的示数I 与接入A 、B 间的电阻R 之间关系？5：刻度盘的改装请通过一定的步骤改装成可以测量电阻的欧姆表：（1）短接A 、B ，调节 ，直到电流表达到 （此时R 1的阻值为 ；）（2）当A 、B 间分别接入0、30Ω、60Ω、90Ω、120Ω、150Ω、180Ω、∞的电阻R 2时，计算出对应的电流值，并完成表盘的改装。
〖探究点二〗用多用电表的使用问题1、用多用电表欧姆档测电阻1、倍率选择：使用多用电表的欧姆档测电阻时，如果指针向右偏转过大、过小，误差都比较大。
可选择合适的倍率，使表针落在刻度盘的 区域。
2、测量流程：（1）机械调零：电表未使用时，若存在零误差，可用螺丝刀转动指针定位螺丝，使指针回到机械零点。
（2）选择倍率：若不知阻值，先用中间倍率试测，若表针向右偏角太小，应换用 倍率，若表针向右偏角太大，应换用 倍率。
（3）欧姆调零：把红黑表笔短接，表针应指在0Ω处，若不是，调整 旋钮，使表针指在0Ω处。
（4）测量电阻：待测电阻应该与电路断开; 测量时，两手指不要接触红黑表笔金属部分; 更换倍率后，一定要重新进行 。
GR 1 E 、r A B 导线（5）记录阻值：测量电阻值等于表盘读数乘于倍率。
（6）测量结束：选择开关拨至 档或 档。
问题2、用多用电表电压档测小灯泡的电压 1、电路图见课本P67 2、测量：测直流电压时，表需 联到电路中，红表笔接触点的电势应该比黑表笔 。

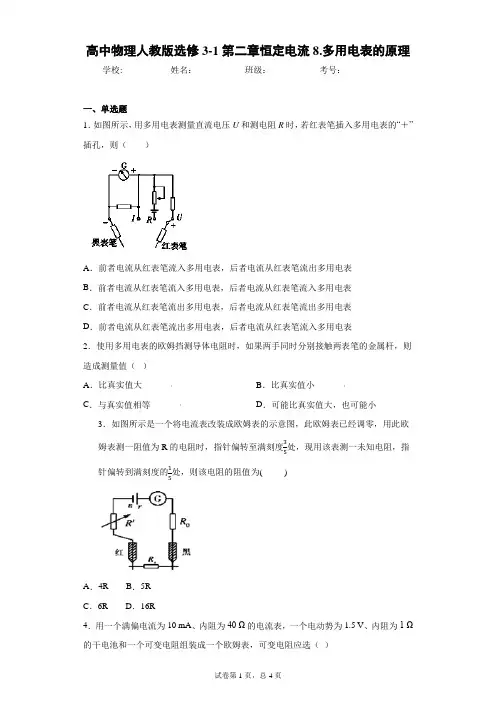

考点19 欧姆表欧姆表(选修3-1第二章：恒定电流的第八节多用电表的原理)★★★○○○○1、欧姆表：电流表改装成的能够测量导体的电阻，并能直接读出电阻数值的仪表。
2、欧姆表原理（1）构造：如图所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联． 外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .（2）工作原理：闭合电路的欧姆定律I ＝xg R r R R E+++.则被测电阻R x =IE－（R g +R+r ），由于R x 与电流I 不成正比例，故欧姆表的刻度值是不均匀的。
1、红黑表笔的接法：由于电流表的上端接电源的负极，故它对应的是负接线柱，即B 是黑表笔；电流表的下端接电源的正极，故A 端对应的是红表笔。
2、刻度的标定：红黑表笔短接（被测电阻R x ＝0）时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．①当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．（下图甲） ②当I ＝0时，R x →∞，在I ＝0处标为“∞”．（下图乙）③当外电路接某一电阻后，其电流表的指针如图丙所示，直接读数就是被测电阻的大小。
④当I ＝2g I 时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻．3、欧姆表的读数（1）为了减小读数误差，指针应指在表盘13到23的部分，即中央刻度附近．（2）除非指针所在刻度盘处每个小格表示1 Ω时，要估读到下一位，其余情况都不用估读． （3）电阻值等于指针示数与所选倍率的乘积．例：关于欧姆表及其使用中的问题，下列说法正确的是( ) A. 接表内电源负极的应是黑表笔B. 换挡后，都要重新调零，使指针指到满刻度C. 表盘刻度是均匀的D. 表盘刻度最左边表示电阻阻值为0 【答案】B1、如图所示为多用电表电阻挡的原理图，表头内阻为R g ，调零电阻为R 0，电池的电动势为E ，内阻为r ，则下列说法中错误的是( )A. 它是根据闭合电路欧姆定律制成的B. 接表内电池负极的应是红表笔C. 电阻挡对应的“∞”刻度一般在刻度盘的右端D. 调零后刻度盘的中心刻度值是r ＋R g ＋R【答案】C2、（甘肃省天水市一中2020学年高二上学期第一阶段考试）一个用满偏电流为3mA 的电流表改装而成的欧姆表，调零后用它测500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在1mA 处，则被测电阻的阻值为（ ）A. 2000 ΩB. 15000ΩC. 1000 ΩD. 500 Ω 【答案】C【精细解读】因测量500Ω电阻指针指在刻度的中间，则中值电阻为500Ω，则其内阻为500Ω．电池的电动势为Ig×R 内=3×10×3×500=1.5V，再由EI R R =+测内可求得R 测；根据中值电阻定义可知欧姆表内阻500R =Ω内，则3310500 1.5E Ig R V -=⨯=⨯⨯=内，再由EI R R =+测内，得1000ER R I=-=Ω测内，则C 正确． 3、2020年埃博拉疫情在世界部分地区爆发，为了做好防范，需要购买大量的体温表，某同学想自己制作一个金属温度计，为此该同学从实验室找到一个热敏电阻，并通过查资料获得该热敏电阻的阻值R 随温度t 变化的图线如图甲所示。
