过热器与再热器检修工序及质量标准1、过热器结构过热器系统布置按烟气流程分为分隔屏、后屏、末级、包覆和低温过热器五级;按蒸汽流程分为炉顶及包覆,低温过热器、分隔屏、后屏和末级对流过热器五级组成:过热器系统的主要特点是装设了5%旁路,其位置在后烟井包覆管的下环形集箱上面,靠设置疏水管作为蒸汽旁路。
蒸汽通向旁路系统的容量按4.12MPa压力下,饱和蒸汽通流量为51t/h设计的。
在启动过程中,5%旁路全开,直到汽轮机并网之后才关闭。
在启动时,投运5%旁路系统,可使锅炉采用较高的燃烧率,加速提高过热蒸汽温度,同时又可限制压力的上升速度,使蒸汽参数能较快地达到汽轮机冲转的要求,为缩短起动时间提供了有利条件。
过热器管子的壁厚由强度确定,选用的材料取决于过热器的工作温度并根据安全、经济的原则。
过热器管的管径及材质见表1-1。
表1-1 过热器管的管径及材质2、对流过热器对流过热器是指末级过热器和低温过热器。
其中末级过热器为立式顺流布置,共80排,每排由4圈蛇形管组成。
横向节距Sl=171mm,纵向节距S2=102mm,见图2—3。
为了固定管排横向节距,在管排间有活动连接板相连。
低温过热器为卧却帧流布置,并分为4个部分即下部、中部和上部及低温过热器的直管端。
整个低温过热器共99排,每排由5圈蛇形管组成,通过150根省煤器的悬吊管将其悬吊。
管排的横向节距Sl=140mm,纵向节距S2=l02mm。
见图1-2。
3、屏式过热器屏式过热器是指分隔屏过热器和后屏过热器。
其中分隔屏过热器悬吊在炉膛的前上方,对炉膛出口烟气进行分隔均流,使炉膛出口烟温均匀。
分隔屏过热器共4屏,每屏由24圈管子组成,共计96根,见图2-5:管屏的横向节距Sl=2972mm,纵向节距S2=60mm。
为使分隔屏过热器受热膨胀后不左右摇晃,故在分隔屏的进口炉前侧第—根管子从其进口联箱下来至分隔屏的下部进行分叉和水平交叉,将分隔屏过热器固定。
后屏过热器置于分隔屏后,共有20屏,每屏由14根U形管。
Q 天津大唐国际盘山发电有限责任公司企业标准过热器技术标准天津大唐国际盘山发电有限责任公司发布目次前言 (II)1 范围 (1)2 引用文件和资料 (1)3 概述 (1)4 设备参数 (1)5 零部件清册 (1)6 检修专用工器具 (2)7 检修特殊安全措施 (2)8 维护保养 (3)9 检修工序及质量标准 (3)10 检修记录 (4)前言为实现企业设备技术管理工作规范化、程序化、标准化,制定本标准。
本标准由天津大唐国际盘山发电有限责任公司标准化管理委员会提出。
本标准由设备工程部归口。
本标准起草单位:设备工程部。
本标准主要起草人:王勇。
本标准主要审定人:张志刚。
本标准批准人:韩旭东。
本标准委托设备工程部负责解释。
本标准是首次发布。
过热器技术标准1 范围本标准规定了过热器的概述、设备参数、零部件清册、检修专用工器具、检修特殊安全措施、检修工序及质量标准、检修记录等相关的技术标准。
本标准适用于大唐盘电锅炉过热器的技术管理工作。
2 引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
锅炉说明书哈尔滨锅炉厂有限责任公司盘山发电有限责任公司600MW HG-2023/17.6-YM4型3 概述过热器由五个主要部分组成:末级过热器、过热器后屏、过热器分隔屏、立式低温过热器和水平低温过热器、顶棚过热器和后烟道包墙系统。
末级过热器位于后水冷壁排管后方的水平烟道内,共96片,管径为φ57,以190.5mm的横向节距沿整个炉宽方向布置。
过热器后屏位于炉膛上方折焰角前,共24片,管径为φ60,以762mm的横向节距沿整个炉膛宽度方向布置。
过热器分隔屏位于炉膛上方,前墙水冷壁和过热器后屏之间,沿炉宽方向布置六大片,每大片又沿炉深方向分为八小片。
过热器检修工艺标准1.1 设备概述及技术参数1.2 设备概述过热器按吸热及结构特点分为5级。
第一级包覆过热器,它包括前炉顶、后炉顶、水平烟道两侧墙、后烟井四周墙和隔墙过热器及低过、低再的悬吊管等。
第二级是低温过热器,第三级是分隔屏,第四级是后屏过热器,第五级是高温过热器。
炉顶及后烟井属于过热器系统,饱和蒸汽从汽包顶部由18根Φ159的连接管引入前炉顶进口集箱,进入111根Φ51×7的前炉顶管再至炉顶中间集箱,部分的蒸汽流量则从布置在炉顶进口集箱两端的6根Φ159×20的旁路管直接引入水平烟道侧墙上集箱,以降低炉顶过热器的阻力。
前炉顶由焊接短鳍片组成,前炉顶管上焊有支承吊耳,并设有供可升降检修平台用的缆绳管孔。
低温过热器布置在后烟井的后烟道。
它由Φ57的四组蛇形管组和一垂直管段组成。
横向节矩114mm,共110排以3根套弯成蛇形管组。
四大片分隔屏布置在炉膛上方,横向平均节矩为2560mm,每片分隔屏由6小片管屏组成,其中每3小片管屏组成一组。
每小片管屏均由8根Φ54的管子组成。
因此可使最里圈和最外圈的流量偏差减少,从而可减少每片管屏的热偏差。
同时分隔屏下部2米范围内的外圈管采用Φ54材质为TP-347H的管子,更能确保运行的安全性。
后屏布置在炉膛出口处,共20片,每片屏由14根U形管子组成。
外圈管Φ60,内圈管Φ54,位于炉膛内的后屏高度为14.2M。
后屏下部2米范围内的外3圈管子以及后屏底端水平段的内圈夹持管段采用TP-347H的管子,以确保其运行的安全性。
高温过热器布置在折焰角上方,管屏共54片,每片由6根管子组成,外圈管Φ54,内圈管Φ51。
1.3 设备规范(技术参数)过热器设备规范详见表8。
表1 过热器设备规范级别名称及图号管子规格材质单位数量节矩备注第一级过热器前炉顶540847-E1-05φ51×7 20G 根111 114 焊接短鳍片散装管后炉顶及后墙541847-E1-01(03)φ45×6 20G 根112 114 膜式管屏后烟井前墙541847-E1-02φ45×6 20G 根111 114 悬吊管+膜式管屏后烟井两侧墙541847-E1-05φ45×6 20G 根2×110 114 膜式管屏后烟井隔墙541847-E1-06Aφ51×7 20G 根110 114 悬吊管+膜式管屏水平烟道两侧墙541847-D1-04φ45×6 20G 根2×47 94 膜式管屏低再悬吊管540847-E1-08φ54×8 15CrMo 根2×47 94 膜式管屏低过悬吊管540847-E1-08φ54×8 15CrMo 根2×55 228 散装管第二级低温过热器540847-E1-04φ57×6.5 12Cr1MoV20G15CrMo排110 114四组蛇形管组,规格材料见插图5φ57×7第三级过热器分隔屏过热器540847-E1-01φ54×6.5TP-347H12Cr1MoV15CrMo片 4 2560每片有6小片管屏组成,管子的规格材料见插图2φ54×7φ51×6.5φ51×7.5φ60×9第四级过热器后屏过热器540847-E1-02φ54×8 12Cr1MoVT91TP-347H12Cr2MoWVTiB片20每片屏由14根U形管子组成, 外圈管Φ60,内圈管Φ54,管子的规格材料见插图3φ54×9φ60×8φ60×10第五级高温过热器540847-E2-01φ51×7.5 T91TP-347H片54每片由6根管子组成,外圈管Φ54,内圈管Φ51。

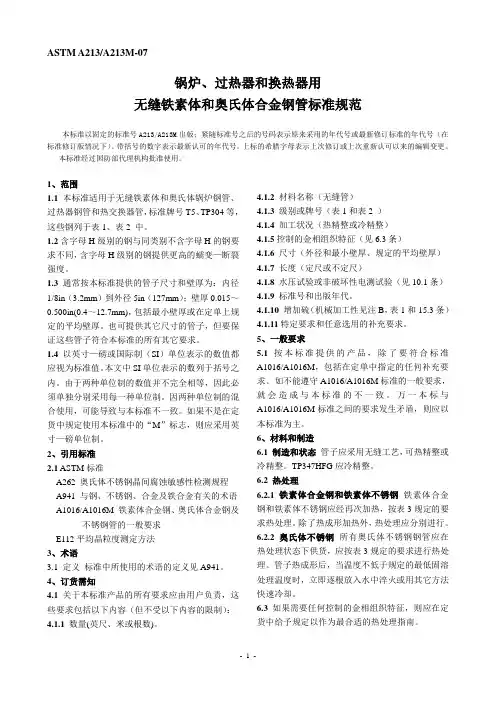

ASTM A213/A213M-07锅炉、过热器和换热器用无缝铁素体和奥氏体合金钢管标准规范本标准以固定的标准号A213/A213M出版;紧随标准号之后的号码表示原来采用的年代号或最新修订标准的年代号(在标准修订版情况下)。
带括号的数字表示最新认可的年代号。
上标的希腊字母表示上次修订或上次重新认可以来的编辑变更。
本标准经过国防部代理机构批准使用。
1、范围1.1本标准适用于无缝铁素体和奥氏体锅炉钢管、过热器钢管和热交换器管,标准牌号T5、TP304等,这些钢列于表1、表2 中。
1.2含字母H级别的钢与同类别不含字母H的钢要求不同,含字母H级别的钢提供更高的蠕变—断裂强度。
1.3通常按本标准提供的管子尺寸和壁厚为:内径1/8in(3.2mm)到外径5in(127mm);壁厚0.015~0.500in(0.4~12.7mm),包括最小壁厚或在定单上规定的平均壁厚。
也可提供其它尺寸的管子,但要保证这些管子符合本标准的所有其它要求。
1.4 以英寸—磅或国际制(SI)单位表示的数值都应视为标准值。
本文中SI单位表示的数列于括号之内。
由于两种单位制的数值并不完全相等,因此必须单独分别采用每一种单位制。
因两种单位制的混合使用,可能导致与本标准不一致。
如果不是在定货中规定使用本标准中的“M”标志,则应采用英寸—磅单位制。
2、引用标准2.1 ASTM标准A262 奥氏体不锈钢晶间腐蚀敏感性检测规程A941 与钢、不锈钢、合金及铁合金有关的术语A1016/A1016M 铁素体合金钢、奥氏体合金钢及不锈钢管的一般要求E112平均晶粒度测定方法3、术语3.1 定义标准中所使用的术语的定义见A941。
4、订货需知4.1关于本标准产品的所有要求应由用户负责,这些要求包括以下内容(但不受以下内容的限制):4.1.1 数量(英尺、米或根数)。
4.1.2材料名称(无缝管)4.1.3级别或牌号(表1和表2 )4.1.4 加工状况(热精整或冷精整)4.1.5控制的金相组织特征(见6.3条)4.1.6 尺寸(外径和最小壁厚、规定的平均壁厚)4.1.7长度(定尺或不定尺)4.1.8 水压试验或非破坏性电测试验(见10.1条)4.1.9 标准号和出版年代。
电力建设施工质量验收(过热器“再热器”安装)检验项目及质量标准1 立式过热器(再热器)组合质量标准及检验方法应符合表1规定。
件或管排组合。
2 立式过热器(再热器)安装质量标准及检验方法应符合见表2规定。
表2 立式过热器(再热器)安装
或散件安装。
3 卧式过热器(再热器)组合质量标准及检验方法应符合表3规定。
4 卧式过热器(再热器)安装质量标准及检验方法应符合表4规定。
5 顶棚过热器安装质量标准及检验方法符合本规程表5规定。
6 循环流化床锅炉汽冷式旋风分离器设备检查质量标准及检验方法应符合表6规定。
7 循环流化床锅炉汽冷式旋风分离器组合质量标准及检验方法应符合表7规定。
8 循环流化床锅炉汽冷式旋风分离器安装质量标准及检验方法应符合表8规定
9 吊挂管安装质量标准及检验方法应符合表9规定。

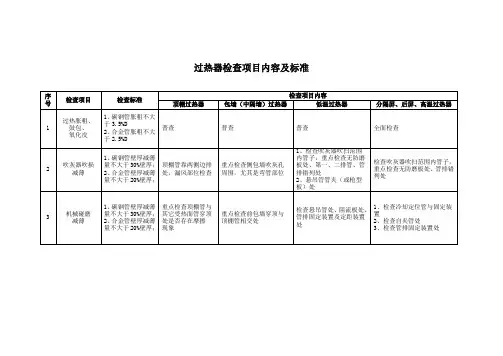

1.检修准备1.1所需备品配件1.5工作票和动火工作票热机工作票□热工工作票□电气第一种票□电气第二种票□一级动火票□二级动火票□1.6设备检修风险分析2.作业程序2.1检修工作内容●过热器检查清理管子挂焦、积灰●检查后烟井、顶棚、后包覆、侧包覆、延伸侧墙、前墙过热器管子磨损、变形及胀粗;查出缺陷处理●设置后烟井、顶棚、后包覆、侧包覆、延伸侧墙、前墙过热器固定监测点并进行管壁测厚●侧包覆、水平包覆(延伸墙)与水冷壁拼缝检查,消除漏风。
●后烟井、顶棚、后包覆、侧包覆、延伸侧墙、前墙过热器支吊架固定点焊缝检查;查出缺陷处理●检查后包墙圈梁连接销轴、销孔间隙,间隙大的更换●低温过热器检查管子磨损、变形及胀粗检查;查出缺陷处理●设置低温过热器固定监测点并进行管壁测厚●检查低温过热器管排间距、管夹、悬吊挂钩情况(省煤器悬吊管);查出缺陷处理。
●低温过热器尾部阻流板、防磨罩检查及处理。
●低温过热器进出口联箱、管座焊缝宏观检查、手孔密封焊宏观检查;查出缺陷处理。
屏过管子磨损、变形和胀粗检查●屏过管排检查校正,管排定位夹、防蚀盖板和压板检查修复。
●屏过进出口分配联箱、管座焊缝宏观检查、手孔密封焊宏观检查(有必要时做表面探伤)●设置屏过管固定监测点并进行管壁测厚(可结合锅检进行)●检查末级过热器受热面管子磨损、变形和胀粗;重点检查末级过热器吹灰器附近管子;查出缺陷处理●设置末级过热器管固定监测点并进行管壁测厚(可结合锅检进行)●末级过热器割管取样及恢复(金属监督、化学监督)●末级过热器管夹、防蚀盖板和压板检查及恢复。
●末级过热器进出口联箱管座焊缝宏观检查、手孔密封焊宏观检查2.2检修程序2.2.1 准备工作●办理工作票,了解现场环境。
●工器具、材料、备件落实准备。
2.2.2 搭设脚手架。
W1点●使用压缩空气进行吹扫。
2.2.4过热器管磨损检查及处理:●宏观检查过热器整体结构应管子排列紧凑有序,无弯曲,变形等缺陷,如有则查明原因进行处理。
过热器质量验收标准【一、过热器质量验收标准概述】过热器作为锅炉系统中的重要组成部分,其质量直接影响到锅炉系统的安全、稳定运行。
因此,对过热器进行严格的质量验收至关重要。
验收标准主要包括设计文件和施工图纸审核、材料和焊接质量检验、设备安装质量验收以及系统试验与调试等方面。
【二、过热器验收标准的具体内容】1.设计文件和施工图纸审核:设计文件和施工图纸是过热器施工的依据,审核的重点包括设计参数、选型、结构、材料、焊接等方面的合理性和准确性。
审核通过后,方可进行后续施工工作。
2.材料和焊接质量检验:过热器材料的质量直接关系到设备的使用寿命和安全性。
验收时,应对材料的牌号、规格、力学性能、化学成分等进行检查。
同时,焊接质量也是关键环节,需对焊接工艺、焊接质量进行检查,确保焊接牢固、无泄漏、无裂纹等现象。
3.设备安装质量验收:设备安装过程中,应对设备的位置、倾斜度、水平度等进行检查,确保安装准确。
同时,还需检查各部件连接处的紧固情况,以及管道、阀门、仪表等设备的安装质量。
4.系统试验与调试:系统试验主要包括压力试验、泄漏试验、安全阀试验等,确保系统在运行过程中能达到设计要求,无安全隐患。
调试过程中,要对锅炉系统的热工参数、自动控制装置等进行检查,确保系统运行平稳、安全可靠。
【三、验收过程中的注意事项】1.严格遵循国家相关法律法规和标准,确保验收工作的合法性、合规性。
2.验收过程中,要充分发挥专业监理的作用,对施工过程进行全程监督,确保工程质量。
3.加强对施工单位的指导和督促,对验收过程中发现的问题,要求施工单位及时整改,确保问题得到有效解决。
4.验收完成后,要及时整理验收资料,形成验收报告,为后续工程管理和运行维护提供依据。
总之,过热器质量验收标准涵盖了设计、材料、安装、试验等多个方面,旨在确保锅炉系统安全、稳定、高效运行。
物料衡算1、依据甲醇蒸气转化反应方程式:CH3OH→CO↑+2H2↑CO+H2O→CO2↑+ H2CH3OH分解为CO转化率99%,反应温度280℃,反应压力1.5MPa,醇水投料比1:1.5(mol).2、投料计算量代入转化率数据,式(1-3)和式(1-4)变为:CH3OH→0.99CO↑+1.98H2↑+0.01 CH3OHCO+0.99H2O→0.99CO2↑+ 1.99H2+0.01CO合并式(1-5),式(1-6)得到:CH3OH+0.981 H2O→0.981 CO2↑+0.961 H2↑+0.01 CH3OH+0.0099 CO↑氢气产量为: 2100m3/h=93.750 kmol/h甲醇投料量为: 93.750/2.9601ⅹ32=1013.479 kg/h水投料量为: 1013.222/32ⅹ1.5ⅹ18=855.123 kg/h3、原料液储槽(V0101)进: 甲醇 1013.479 kg/h , 水 855.123 kg/h出: 甲醇 1013.479 kg/h , 水 855.123 kg/h4、换热器 (E0101),汽化塔(T0101),过热器(E0103)没有物流变化.5、转化器 (R0101)进 : 甲醇 1013.479kg/h , 水 855.123 kg/h , 总计1868.802kg/h出 : 生成CO21013.479/32ⅹ0.9801ⅹ44 =1365.720kg/hH21013.479/32ⅹ2.9601ⅹ2 =187.500 kg/hCO 1013.479/32ⅹ0.0099ⅹ28 =8.779 kg/h剩余甲醇 1013.479/32ⅹ0.01ⅹ32 =10.135kg/h剩余水 855.123-1013.479/32ⅹ0.9801ⅹ18=296.386总计 1868.6026、吸收塔和解析塔吸收塔的总压为1.5MPa,其中CO2的分压为0.38 MPa ,操作温度为常温(25℃). 此时,每m3吸收液可溶解CO211.77 m3.此数据可以在一般化工基础数据手册中找到,二氯化碳在碳酸丙烯酯中的溶解度数据见表1一l及表1—2。

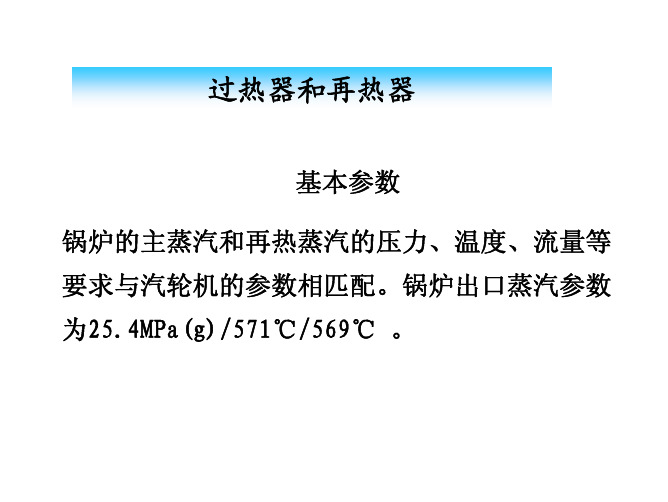

过热器再热器设备检修规程过热器系统过热器作用过热器是将汽包来的饱和蒸汽干燥,并加热到一定温度的热交换设备。
过热器由蛇形管、出入口联箱和减温器组成。
过热蒸汽流程按蒸汽流向分为六级,顶棚管一包墙管一低温过热器一全大屏过热器一后屏过热器一高温过热器。
过热系统简介来自汽包的饱和蒸汽经16根①159 mm×18mm(20G)的连接管进入顶棚管入口集箱。
为减少顶棚至包墙系统的阻力将入口集箱的蒸汽分为两路,主路为116根①48.5X6 π≡的炉顶管,从炉前一直延伸到后水平烟道进入顶棚管出口集箱, 旁路由顶棚入口集箱引出4根①159 mmX 18 mm的管子从锅炉两侧引到后竖井侧包墙上集箱,旁路蒸汽流经后竖井侧包墙下行进入环形集箱(侧后)。
主路蒸汽由顶棚管出口集箱两端的三通引至水平烟道的后竖井侧包墙上集箱,然后分成两路下行。
一路经水平烟道包墙管进入水平烟道包墙下集箱, 再由6根①159 mm义18 mm的连接管引入环形集箱(前)。
另一路经后竖井侧包墙(前)进入环形集箱(侧前)。
两路蒸汽在环形集箱(前)混合后上行流过后竖井前包墙,再水平流过顶部包墙管,然后下行流过后包墙管进入环形集箱(后), 与来自旁路系统的蒸汽混合。
蒸汽从环形集箱(后)出来进入低温过热器,过热蒸汽由低过出口集箱通过一根①609. 6 mmX55 mm连接管进入布置在炉膛上部的全大屏。
全大屏过热器共四片,每一片又分成4个小屏,从前向后数第1、2小屏采用顺流布置,第3、4小屏采用逆流布置。
过热蒸汽经过全大屏后进入后屏过热器,后屏过热器共19屏。
过热蒸汽进入后屏过热器出口集箱,由两根左右侧布置的①406.4 mmX40 mm (50)连接管左右交叉进入高温过热器。
高温过热器布置在水平烟道内共76片。
为能在较大幅度负荷变化时维持额定的过热汽温,尽量减小蒸汽侧和烟气侧的热力偏差,过热器系统中采用一次轴向混流,一次左右交叉和一次半炉膛混合,并布置了三级喷水减温。
1 机组设备规范1.1 锅炉设备规范1.1.1 锅炉规范1.1.1.1锅炉主要规范型式:超超临界、中间二次再热、变压运行直流炉型号:SG-2710/33.03-M7050制造厂:上海锅炉厂有限责任公司,12345671.1.1.2燃煤特性泰州电厂的锅炉以神华煤为设计煤种、以同忻煤和兖州煤为校核煤种进行设计和校核,各煤种的有关参数如下表所示:81.1.1.3燃油特性1.设计点火和助燃用油:#0轻柴油。
2.燃油分析1.1.1.4主要部件规范1.炉膛2.省煤器93.水冷壁(含汽水分离器、贮水箱)104.过热器115.一次再热再热器126.二次再热再热器13147.煤粉燃烧器8.油枪15161.1.2 炉辅助设备规范1.1.2.1压缩空气系统1.空压机2.空压机电机3.空气干燥器4.储气罐171.1.2.2空气预热器1.空预器本体2.热端密封间隙调整装置及其驱动电机3.空预器高压冲洗水泵181.1.2.31.循环泵及其电机循环泵主要设计参数如下设计压力:37.4MPa(g)2.启动分离器及贮水箱193.疏水扩容器及疏水箱4.锅炉疏水泵5.停机冷却水泵1.1.2.4201.引风机本体2.引风机轴承冷却风机213.引风机液压缸冷却风机4.引风机液压润滑联合油站1.1.2.51.送风机222.送风机电机3.送风机液压润滑油站1.1.2.61.一次风机本体232.一次风机电机3.风机液压润滑油站241.1.2.71.1.2.81.磨煤机本体2.磨煤机电机253.磨煤机密封风机4.磨煤机分离器变频调速电机5.减速机及润滑站6.液压加载油站261.1.2.91.等离子点火器2.等离子装置冷却水泵3.等离子装置火检冷却风机4.等离子装置载体风风机271.1.2.111.1.2.122829301.2 汽机设备规范1.2.1 主汽轮机及其附属系统设备规范1.2.1.1主汽轮机主要规范31各转子临界转速计算值(r/min)321.2.1.2主机EHC供油系统1.EHC油泵331.主油箱344.顶轴油泵35361.2.2 给泵汽轮机及其附属系统设备规范1.2.2.1给泵汽轮机主要规范进汽参数(TRL)1.油箱373839401.2.3 热力系统设备规范1.2.3.1高、中、低压旁路系统1.高压旁路系统1)高旁阀门参数411)中旁阀门参数421)低旁阀门参数43441.汽动给水泵及其前置泵45461.凝汽器的主要技术参数474849抽汽系统参数(TMCR)1.50。
热控设备技术标准XXXX发电有限公司发布目次前言 (III)1 检测及测量元件 (1)1.1 一次元件及变送器 (1)1.2料流检测仪 (16)1.3 ****型速度监控仪 (18)1.4磨煤机料位测量系统 (20)1.5施道克给煤机 (22)2 分析仪表 (25)2.1 钠分析仪 (25)2.2 硅分析仪 (28)2.3 PH分析仪 (31)2.4 电导率分析仪 (34)2.5 浓度分析仪 (37)2.6 型浊度分析仪 (40)3 执行机构 (43)3.1 电动执行器 (43)3.2 气动执行器 (51)4 锅炉炉管泄露检测系统 (53)5 飞灰含碳量在线检测系统 (56)6 煤粉浓度监测装置 (59)7 凝汽器真空检漏装置 (62)8 DCS分散控制系统(包括脱硫) (65)8.1 主机DCS控制系统 (65)8.2 脱硫DCS控制系统 (72)9 汽轮机数字电液调节系统DEH (76)10 给水泵汽轮机MEH&METS (78)11 汽轮机紧急跳闸系统(ETS) (80)12 汽轮机监视系统(TSI) (82)13 输煤程控系统 (84)14 吹灰系统 (88)15 CMES系统 (90)16 火检系统 (92)17 风机油站 (100)18 全厂闭路电视监控系统 (102)19 空预器间隙调整及火灾报警系统 (111)20 锅炉火焰电视监视装置 (113)前言为实现云南华电镇雄发电有限公司设备技术管理工作规范化、程序化、标准化,制定本标准。
本标准由生产技术部提出。
本标准由生产技术部归口并负责解释。
本标准起草单位:设备维护部。
本标准主要起草人:。
本标准主要审查人:本标准批准人:本标准委托生产技术部负责解释。
本标准是首次发布。
1 检测及测量元件1.1 一次元件及变送器1.1.1 范围本标准规定了一次元件及变送器的概述、设备参数、运行参数、检修参数、零部件清册等相关的技术标准。
本标准适用于一次元件及变送器的技术管理工作。

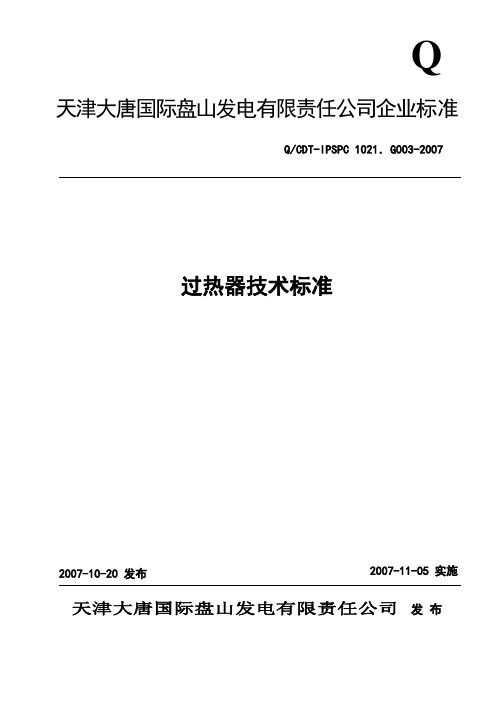

Q 天津大唐国际盘山发电有限责任公司企业标准Q/CDT-IPSPC1021.G003-2007过热器技术标准2007-11-05实施2007-10-20发布天津大唐国际盘山发电有限责任公司发布目次前言 (II)1范围 (1)2引用文件和资料 (1)3概述 (1)4设备参数 (1)5零部件清册 (1)6检修专用工器具 (2)7检修特殊安全措施 (2)8维护保养 (3)9检修工序及质量标准 (3)10检修记录 (4)前言为实现企业设备技术管理工作规范化、程序化、标准化,制定本标准。
