膜系设计设计实验报告
系别：光电信息系
专业：光电信息工程
班级：B120105
学生：王晶
学号：B********
任课教师：**
2015年12月
实验一用TFCalc软件设计增透膜
1、实验目的：学习并掌握用TFCalc软件设计膜系结构的方法
掌握增透膜的设计方法
2.、实验工具：TFCalc膜系设计软件
3、设计指标及参数要求：基底材料：B K7或K9 基底折射率：1.51680
高折射率材料：HfO2、ZnS、ZrO2、ZnSe、Ta2O5
低折射率材料：MgF2、SiO2、BaF2、YF3 400nm-700nm
反射低于1.0% （R<1%）。

4.、实验内容：设计一个增透膜
5、设计结果分析：
1）膜系结构：G/2H/A (其中H:HFO2 L:MgF2)
2）膜系设计光谱曲线图
3）膜层结构
4）实验数据表
380 0.8767 393 0.5177 765 1.3355 778 1.6132 381 0.8229 394 0.5134 766 1.3556 779 1.636 382 0.7743 395 0.5114 767 1.3759 780 1.659 383 0.7308 396 0.5114 768 1.3965 781 1.6822 384 0.6921 397 0.5133 769 1.4172 782 1.7055 385 0.6579 398 0.517 770 1.4382 783 1.7291 386 0.628 399 0.5222 771 1.4593 784 1.7529 387 0.602 400 0.5288 772 1.4807 785 1.7769 388 0.5799 401 0.5366 773 1.5023 786 1.801 389 0.5613 402 0.5455 774 1.5241 787 1.8254 390 0.546 403 0.5554 775 1.546 788 1.8499 391 0.5337 404 0.5661 776 1.5682 789 1.8747 392 0.5244 .... ...... 777 1.5906 790 1.8996
实验二用TFCalc软件设计高反射膜
1、实验目的：掌握宽带高反膜的设计
掌握TFCalc膜系设计软件
2、实验工具：TFCalc膜系设计软件
3、设计指标及参数要求：要求在380nm~780nm范围内反射率R>99.99%。

4、实验内容：设计宽带高反射膜
5、设计结果分析：
1）膜系结构：G/0.9H0.8(LH)^5L1.1H1.2(LH)^5/A (其中H:ZNS L:MgF2)
2）膜系设计光谱曲线图
3）膜层结构
4）实验数据表
300 15.6618 313 6.2472 775 96.153 788 93.9271 301 13.9995 314 6.621 776 96.0418 789 93.6597 302 12.7241 315 7.7668 777 95.923 790 93.3726 303 11.8852 316 9.5809 778 95.7961 791 93.0642 304 11.4327 317 11.8202 779 95.6606 792 92.7328 305 11.2263 318 14.177 780 95.5157 793 92.3763 306 11.0778 319 16.3583 781 95.3608 794 91.9926 307 10.8051 320 18.1397 782 95.1953 795 91.5792 308 10.2826 321 19.3886 783 95.0183 796 91.1336 309 9.4753 322 20.0655 784 94.8289 797 90.6529 310 8.4566 323 20.2156 785 94.6262 798 90.1339 311 7.4055 324 19.9664 786 94.4091 799 89.5732 312 6.578 ....... ....... 787 94.1765 800 88.9669
实验三用TFCalc软件设计光学滤光片
1、实验目的：掌握红外截止滤光片的设计
掌握TFC膜系设计软件
2、实验工具：TFC膜系设计软件
3、设计指标及参数要求：在380~620nm，波段T>90%and 660~1100nm，R>90%。

4、实验内容：设计一个红外截止滤光片
5、设计结果分析：
1)膜系结构：G/1.48(0.5HL0.5H)^9/A (其中H: CDS L:MgF2)
2)膜系设计光谱曲线图
3）膜层结构
4)实验数据表
300 61.1753 313 23.6774 1175 95.9231 1188 93.498 301 62.5134 314 22.3107 1176 95.784 1189 93.2431 302 63.9732 315 23.6668 1177 95.6383 1190 92.976 303 65.0115 316 26.4595 1178 95.4857 1191 92.6961 304 65.3047 317 29.3699 1179 95.326 1192 92.4027 305 64.658 318 31.4989 1180 95.1587 1193 92.0954 306 62.9192 319 32.3774 1181 94.9835 1194 91.7736 307 59.9356 320 31.8219 1182 94.7999 1195 91.4366 308 55.5608 321 29.8212 1183 94.6075 1196 91.0838 309 49.7338 322 26.5046 1184 94.4059 1197 90.7147 310 42.6553 323 22.175 1185 94.1947 1198 90.3287 311 35.0348 324 17.4598 1186 93.9733 1199 89.9252 312 28.1974 ....... ....... 1187 93.7412 1200 89.5037
四、总结（收获及总结）
这次通过TFCalc软件进行膜系设计，让我熟悉了TFC光学薄膜设计软件的组成模块和基本功能，首先刚开始接触这个软件有点困难，但经过老师的耐心讲解后我了解了许多，在做第一个增透膜时出现了好多错误，经过好几次的练习，我慢慢领悟了其中的难点，解决了难点就很容易做出来了。

其次接下来的高反膜和滤光片对我来说有点难度，每次做到一半就出现各种问题，通过老师的教导，我找到了错误，重新开始一步一步做并很快完成了。

通过该实验，对所学的知识也有了进一步的了解。

在实验的过程中，虽然出现了一些问题，不过最后都得以解决。

然而通过这些错误，使我对这些知识点更加印象深刻。

伴随着学习的深入，我发现高深的东西还有很多很多，不懂不熟的知识还有很多，所以我不能停步，我以后会更加努力学习的，同时也很感谢老师的虚心指导！。

合集下载

TFC增透膜系设计

TFC增透膜系设计

TFC增透膜系设计
首先，材料选择是设计TFC增透膜的关键步骤之一、TFC膜由支撑层、中间层和表层组成，不同层次的材料选择对于膜的结构和性能都有重要影响。

支撑层需要具备良好的力学性能和稳定性，因此一般选择聚酰胺类材
料或陶瓷材料；中间层的选择要考虑其对盐离子的选择性和透过性，一般
选择聚丙烯醇或聚乙烯醇等；表层的选择需要考虑其对水的通透性和抗污
染性能，一般选择聚醚砜等。

通过优化各层次材料的组合和厚度，可以实
现更高的水通量和较低的盐离子渗透率。

其次，膜结构的优化是设计TFC增透膜的另一个重要方面。

膜的结构
可以通过控制各层次的厚度和孔隙度进行调节。

较薄的支撑层和中间层可
以提高膜的通透性，而适当增加表层的厚度可以提高其抗污染性能。

此外，可以通过采用交叉层（cross-linked）方式将支撑层和中间层进行交叉连接，以进一步提高膜的稳定性和防止材料的渗透。

最后，进行性能测试是设计TFC增透膜的关键一步。

性能测试主要包
括水通量、盐离子渗透率和抗污染性能等。

通过适当调节膜的结构和材料
组合，可以实现较高的水通量和较低的盐离子渗透率。

此外，膜的抗污染
性能也是一个重要的考量指标，可以通过进行静态和动态清洗试验来评估
膜的抗污染性能。

总之，设计TFC增透膜需要综合考虑材料选择、膜结构优化和性能测
试等因素。

通过优化膜的结构和材料组合，可以实现较高的水通量和较低
的盐离子渗透率，具有较高的应用价值。

未来还可以进一步研究和发展TFC增透膜，在提高膜的性能和稳定性的基础上，开拓更广泛的应用领域。

TFC膜系设计实例教程_最新修正版

TFC膜系设计实例教程_最新修正版

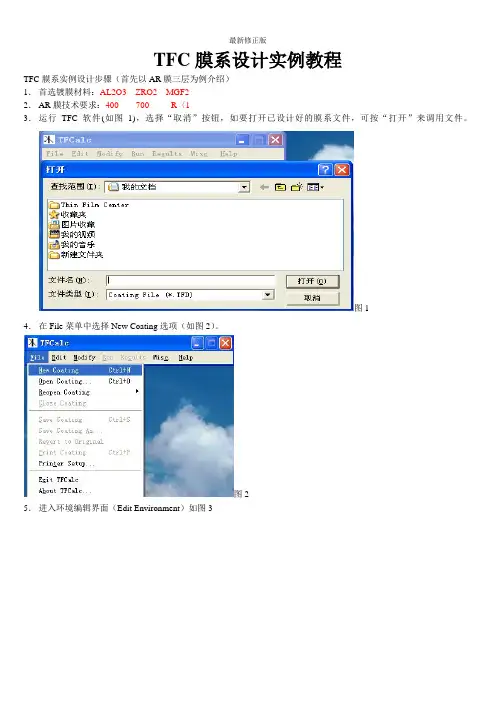

TFC膜系设计实例教程TFC膜系实例设计步骤（首先以AR膜三层为例介绍）1．首选镀膜材料：AL2O3 ZRO2 MGF22．AR膜技术要求：400------700 R〈13．运行TFC软件(如图1)，选择“取消”按钮，如要打开已设计好的膜系文件，可按“打开”来调用文件。
