建筑配电和照明节能工程质量检测方案

建筑节能工程现场检验重点内容及方法（一）围护结构现场实体检验1 、建筑围护结构施工完成后，应对围护结构的外墙节能构造和严寒、寒冷、夏热冬冷地区的外窗气密性进行现场实体检测。

当条件具备时，也可直接对围护结构的传热系数进行检测。

2 、外墙节能构造的现场实体检验方法见规范。

其检验目的是：（1）验证墙体保温材料的种类是否符合设计要求；（2）验证保温层厚度是否符合设计要求；（3）检查保温层构造做法是否符合设计和施工方案要求。

3、严寒、寒冷、夏热冬冷地区的外窗现场实体检测应按照国家现行有关标准的规定执行。

其检验目的是验证建筑外窗气密性是否符合节能设计要求和国家有关标准的规定。

4 、外墙节能构造和外窗气密性的现场实体检验，其抽样数量可以在合同中约定，但合同中约定的抽样数量不应低于本规范的要求。

当无合同约定时应按照下列规定抽样：（1）每个单位工程的外墙至少抽查3处，每处一个检查点；当一个单位工程外墙有2种以上节能保温做法时，每种节能做法的外墙应抽查不少于3处；（2）每个单位工程的外窗至少抽查3樘。

当一个单位工程外窗有2种以上品种、类型和开启方式时，每种品种、类型和开启方式的外窗应抽查不少于3樘。

5 、外墙节能构造的现场实体检验应在监理（建设）人员见证下实施，可委托有资质的检测机构实施，也可由施工单位实施。

6 、外窗气密性的现场实体检测应在监理（建设）人员见证下抽样，委托有资质的检测机构实施。

7 、当对围护结构的传热系数进行检测时，应由建设单位委托具备检测资质的检测机构承担；其检测方法、抽样数量、检测部位和合格判定标准等可在合同中约定。

8 、当外墙节能构造或外窗气密性现场实体检验出现不符合设计要求和标准规定的情况时，应委托有资质的检测机构扩大一倍数量抽样，对不符合要求的项目或参数再次检验。

仍然不符合要求时应给出“不符合设计要求”的结论。

对于不符合设计要求的围护结构节能构造应查找原因，对因此造成的对建筑节能的影响成都进行计算或评估，采取技术措施予以弥补或消除后重新进行检测，合格后方可通过验收。

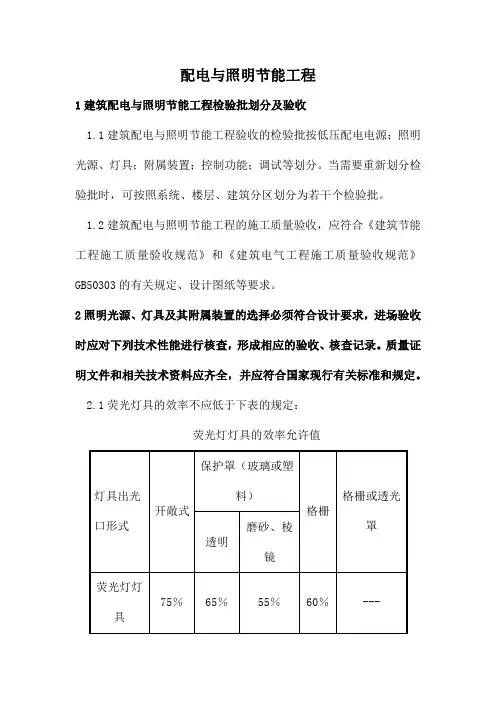

配电与照明节能工程1建筑配电与照明节能工程检验批划分及验收1.1建筑配电与照明节能工程验收的检验批按低压配电电源；照明光源、灯具；附属装置；控制功能；调试等划分。

当需要重新划分检验批时，可按照系统、楼层、建筑分区划分为若干个检验批。

1.2建筑配电与照明节能工程的施工质量验收，应符合《建筑节能工程施工质量验收规范》和《建筑电气工程施工质量验收规范》GB50303的有关规定、设计图纸等要求。

2照明光源、灯具及其附属装置的选择必须符合设计要求，进场验收时应对下列技术性能进行核查，形成相应的验收、核查记录。

质量证明文件和相关技术资料应齐全，并应符合国家现行有关标准和规定。

2.1荧光灯具的效率不应低于下表的规定：荧光灯灯具的效率允许值2.2管型荧光灯镇流器能效限定值不小于下表的规定：镇流器能效限定值3低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体进行见证取样送检。

每芯导体电阻值应符合下表的规定：不同标称截面的电缆、电线每芯导体最大电阻值检验方法:进场时抽样送检,验收时核查检验报告。

检查数量：同厂家各种规格总数的10％，且不少于2个规格。

4工程安装完成后应对低压配电系统进行调试，调试合格后应对低压配电电源质量进行检测。

其中：4.1供电电压允许偏差：三相供电电压允许偏差为标称系统电压的±7％；单相220V为±7％、–10％；4.2公共电网谐波电压限值为：380V的电网标称电压，电压总谐波畸变率（THDu）为5％，奇次（1～25次）谐波含有率为4％，偶次（2～24次）谐波含有率为2％。

4.3 谐波电流不应超过下表中规定的允许值。

谐波电流允许值4.4三相电压不平衡度允许值为2％，短时不得超过4％。

检验方法：在已安装的变频和照明等可产生谐波的用电设备均可投入的情况下，使用三相电能质量分析仪在变压器的低压侧测量。

检验数量：全部检测。

5在通电试运行中，应测试并记录照明系统的照度和功率密度值。

配电与照明节能工程检验批质量验收记录在配电与照明节能工程的质量验收中，真是个让人心里七上八下的过程。

想象一下，项目刚刚完工，大家都热火朝天，兴致勃勃地想着能不能顺利通过验收。

工人们从早到晚忙得不可开交，像上了发条的玩具，连水都顾不上喝。

可是，真正验收的时候，心里那种忐忑，哎呀，简直比走在悬崖边缘还要紧张。

咱们先来说说配电部分。

这可是工程的“心脏”，出点问题可就麻烦了。

设备摆放得整整齐齐，像小学生的书桌一样，谁敢乱动。

电缆的铺设必须像绳子一样笔直，不能有个弯弯曲曲的地方，免得日后影响使用。

检验的时候，检测人员像侦探一样，仔细检查每个接头，仿佛在寻找隐藏的宝藏。

大家的心都提到嗓子眼，生怕哪个接头没做好，一查就查出个大问题。

其实只要细心点，肯定能过的。

然后就是照明部分，咱们可不能掉以轻心。

灯具的选择就像挑衣服一样，得合适又好看，亮度要够，还得省电。

这个可要考虑周全，毕竟谁不想在晚上开灯的时候，钱包里还能多留点钱呢？检查时，工作人员可不是随便看看，得实际打开每个灯，看看光线是不是柔和，颜色是不是自然，真是个细致活。

万一灯光不均匀，像个马戏团一样，别说美观，使用起来也会让人头疼。

整个检验过程就像是在做一场大考试，大家都在小心翼翼，生怕答错了。

特别是最后一步，验收报告的生成，简直是“终极boss”啊。

报告里面得写清楚每个环节的检查情况，像写作业一样，细致入微，绝不能马虎。

只要一出问题，整个工程就像是翻了船，白忙活一场。

可要是顺利通过验收，那种心里的放松啊，简直就像是考完试后的感觉，轻松得能飞起来。

大家聚在一起，像过年一样欢呼，庆祝这来之不易的成果。

喝点小酒，聊聊天，都是满脸的笑容，真是开心得不行。

不过呢，这个过程也不是没有挑战的，偶尔出现的小插曲，反而让人觉得特别有意思。

比如，有一次检查时，灯具的包装没拆，结果一打开，大家都笑了，里面的灯泡像个小孩儿似的，一脸懵懂。

那种瞬间的无奈与幽默，让整个检验过程变得更加轻松愉快。

配电与照明节能工程施工方案一、项目背景与目的能源是国家的宝贵资源，为了促进能源的有效利用，降低能源消耗，提高能源利用效率，需要进行配电与照明节能工程的施工。

本施工方案旨在提供一种有效的方式，通过对配电与照明系统的改造，实现能源的节约和使用效率的提高。

二、施工内容1.配电系统改造（1）查找并更换老旧的电缆和电缆配件，减少电缆线路中的传输损耗。

（2）更换电力设备中的老旧和低效电器元件，选择高效率的电气设备，减少能耗。

（3）增加电力监测设备，实时监测电能的使用情况，提供节能的数据参考。

（4）根据用电负荷的变化，重新设计配电线路，减少输电损耗。

2.照明系统改造（1）更换传统的白炽灯和荧光灯，选择LED照明产品，提高照明效果和能源利用率。

（2）在不同区域设置照明控制器，根据灯光亮度需求和人流情况，调整照明设备的开关与亮度。

（3）设置智能照明系统，根据自然光照的变化，调整照明设备的亮度，实现自动节能。

三、施工步骤1.施工准备（1）编制施工计划，确定施工周期和工作流程。

（2）购买所需的电缆、电器元件、LED灯具等施工材料。

（3）组织施工人员，培训他们的安全意识和专业技能。

2.配电系统改造施工步骤（1）拆除旧的电缆和电器元件，清理施工现场。

（2）根据新的设计图纸，铺设新的电缆线路。

（3）安装新的电器元件，连接电缆线路。

（4）调试配电系统，确保电力设备运行正常。

3.照明系统改造施工步骤（1）拆除旧的照明设备，清理施工现场。

（2）安装新的LED照明设备，连接电源线路。

（3）安装照明控制器，根据设计要求调整照明设备的开关与亮度。

（4）安装智能照明系统，调试系统，确保照明设备能够根据需要自动调节亮度。

四、安全措施1.执行施工现场的安全管理制度，确保施工人员的人身安全。

2.在施工现场设置警示标志，提醒人员注意安全。

3.使用符合标准和规范的电缆和电器元件，确保施工质量和安全。

4.根据现场情况做好现场的通风和防火措施，防止事故发生。
