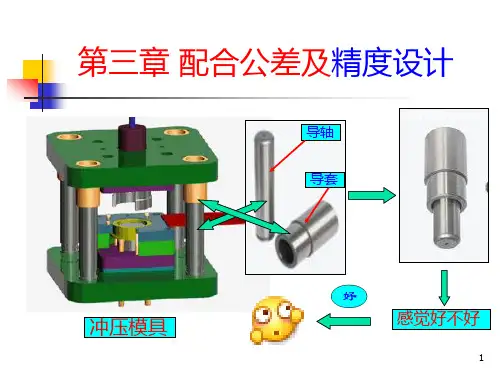

配合的选择及常用配合的尺寸公差

零件尺寸公差与配合的合理选择(1)一、基孔制和基轴制的选择基准制是选择孔轴间各种配合关系的前提，被分为基孔制和基轴制两种系列。

基孔制是基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度。

基孔制的特点是孔为基准孔，其下偏差为零。

基轴制是基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。

基轴制的特点是轴为基准轴，其上偏差为零。

维修中基准制的选择原则是：（1）一般情况下，要优先选用基孔制。

相对来说，加工孔要比加工轴困难。

采用基孔制，通过改变轴的尺寸和基准孔相配，加工起来容易方便，工艺性好；又有利于减少加工同一公称尺寸而配合不同的孔，所需标准刀具和量具的总数，减少总的生产投入。

（2）修理中，若直接截取冷拉钢材做轴，外圆不再进行加工，可采用基轴制，在加工孔中实现配合要求。

（3）与标准件配合的零件，基准制的选择应依照标准件来定。

（4）修理件的基准制应根据相配件的具体情况进行选择。

（5）由于结构原因必须采用多件配合时，应根据装配要求，具体分析情况，选用合适的基准制。

二、公差等级的选择（1）选择公差等级首先要能满足使用要求。

常用的配合尺寸一般采用的公差等级为IT5～IT11；特别精密零件的配合尺寸一般采用的公差等级为IT2～IT5；非配合尺寸制造时，一般采用的公差等级为IT12～IT18。

（2）选择公差等级要考虑工艺实现的可能性和经济性。

在满足使用的前提下，应尽可能地选择较低的公差等级以降低加工成本。

在生产过程中，产品精度的提高会明显增加生产成本，两者并不成正比关系。

因此，选择公差等级一定要慎重。

首先要对各种加工方法能达到的公差等级做到心中有数。

然后，再根据工艺设备和条件进行综合考虑。

（3）维修件选择公差等级还要考虑相配零件的精度及装配要求等。

三、配合的选择1.配合的一般选择配合是指基本尺寸相同的，相互结合的孔和轴的公差带之间的关系。

因此，配合性质主要由基本偏差的特点决定，同时也与公差等级有一定关系。

常用尺寸公差与配合表以下是常用的尺寸公差与配合表：1. H 系列公差与配合表：- H6：工件公差为±0.009mm，配合公差为0~0.025mm。

- H7：工件公差为±0.018mm，配合公差为0~0.050mm。

- H8：工件公差为±0.030mm，配合公差为0~0.080mm。

- H9：工件公差为±0.050mm，配合公差为0~0.120mm。

- H10：工件公差为±0.080mm，配合公差为0~0.180mm。

2. JS 系列公差与配合表：- JS6：工件公差为±0.012mm，配合公差为-0.006mm~0.020mm。

- JS7：工件公差为±0.020mm，配合公差为-0.009mm~0.030mm。

- JS8：工件公差为±0.028mm，配合公差为-0.012mm~0.040mm。

- JS9：工件公差为±0.040mm，配合公差为-0.016mm~0.050mm。

- JS10：工件公差为±0.060mm，配合公差为-0.022mm~0.070mm。

3. P 系列公差与配合表：- P6：工件公差为±0.005mm，配合公差为-0.006mm~0mm。

- P7：工件公差为±0.010mm，配合公差为-0.010mm~0mm。

- P8：工件公差为±0.018mm，配合公差为-0.012mm~0mm。

- P9：工件公差为±0.030mm，配合公差为-0.015mm~0mm。

- P10：工件公差为±0.048mm，配合公差为-0.018mm~0mm。

这些只是一些常见的尺寸公差与配合表，实际应用中可能会根据具体情况选择其他标准或特殊公差。

常用尺寸轴、孔公差与配合的选择在机械加工、制造领域中，轴和孔的组合是一个非常普遍的情况。

而轴和孔之间应该具备一定的配合，才能使得机件组合后正常工作。

本文将介绍常见的尺寸轴、孔公差，以及它们之间如何选择配合，以便确保正确的机件组合。

常用尺寸轴在机械制造中，常见的尺寸轴有以下三种：1.h6轴h6轴是最常见的轴。

h表示“差配”，数字6表示轴的公差等级，越小则制造难度越大，制造成本越高，使用也越严格。

h6轴的公差范围为-0.009mm~0mm，通常用于一般的精度要求。

2.h7轴h7轴公差范围为-0.015mm~0mm，相比h6轴，h7轴的制造难度较小，成本也相对较低，被广泛用于各种机械加工领域。

3.h8轴h8轴公差范围为-0.030mm~0mm。

与h6和h7轴相比，h8轴的制造难度较小，成本也相对较低，并且适用范围更广，通常用于一些不要求很高精度的机械部件中。

常用孔公差类似于轴的公差，孔的公差也是分等级的。

常用的孔公差等级有以下几种：1.H7孔和h7轴类似，H7孔公差范围为-0.015mm~0mm，被广泛用于一般精度以及高精度要求不是太高的机械部件中。

2.H8孔H8孔公差范围为-0.025mm~0mm，相比H7孔，制造难度较大，成本也相对较高，通常用于对精度要求较高的机械部件。

3.H9孔H9孔公差范围为-0.040mm~0mm，制造难度更大，成本也更高，因此适用范围更加有限，通常只用于对精度要求非常高的机械部件。

配合选择在选择轴和孔的配合时，需要根据不同的精度要求、使用场景和工作环境等因素进行综合考虑。

常见的配合有以下几种：1.过盈配合过盈配合是指在轴与孔的配合中，轴的直径大于孔的直径，使得轴在孔中具有压力形成紧固的配合方式。

过盈配合能够保证机件之间的相对位置准确，但是在拆卸和更换时比较困难。

常用于高精度的机械部件。

2.渐进配合渐进配合是指在轴与孔的配合中，轴的直径与孔的直径相等，从而形成一种适合轻微移动的配合方式。

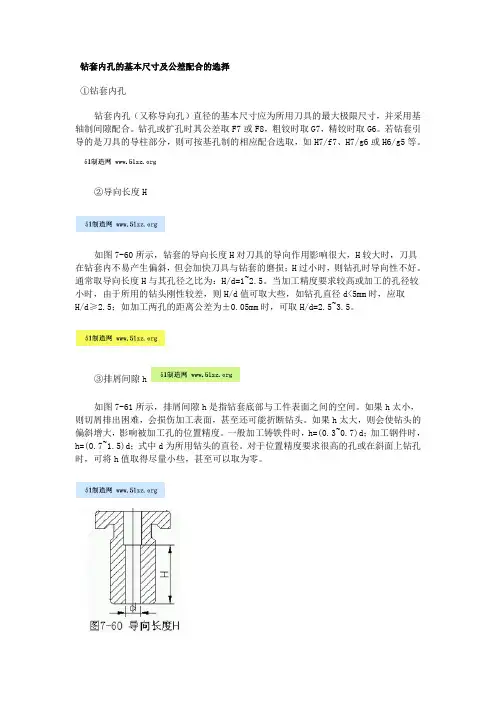

钻套内孔的基本尺寸及公差配合的选择
①钻套内孔
钻套内孔（又称导向孔）直径的基本尺寸应为所用刀具的最大极限尺寸，并采用基轴制间隙配合。

钻孔或扩孔时其公差取F7或F8，粗铰时取G7，精铰时取G6。

若钻套引导的是刀具的导柱部分，则可按基孔制的相应配合选取，如H7/f7、H7/g6或H6/g5等。

②导向长度H
如图7-60所示，钻套的导向长度H对刀具的导向作用影响很大，H较大时，刀具在钻套内不易产生偏斜，但会加快刀具与钻套的磨损；H过小时，则钻孔时导向性不好。

通常取导向长度H与其孔径之比为：H/d=1~2.5。

当加工精度要求较高或加工的孔径较小时，由于所用的钻头刚性较差，则H/d值可取大些，如钻孔直径d<5mm时，应取
H/d≥2.5；如加工两孔的距离公差为±0.05mm时，可取H/d=2.5~3.5。

③排屑间隙h
如图7-61所示，排屑间隙h是指钻套底部与工件表面之间的空间。

如果h太小，则切屑排出困难，会损伤加工表面，甚至还可能折断钻头。

如果h太大，则会使钻头的偏斜增大，影响被加工孔的位置精度。

一般加工铸铁件时，h=(0.3~0.7)d；加工钢件时，h=(0.7~1.5)d；式中d为所用钻头的直径。

对于位置精度要求很高的孔或在斜面上钻孔时，可将h值取得尽量小些，甚至可以取为零。

攻螺纹前底孔直径的确定
（1）普通螺纹攻螺纹前底孔的钻头直径
（2）非螺纹密封的管螺纹攻螺纹前钻底孔的钻头直径
（3）英制锥管螺纹和英制锥螺纹攻丝前钻底孔的钻头直径。

公差与配合标准表1．基本偏差系列及配合种类.2．标准公差值及孔和轴的极限偏差值有缘学习更多关注桃报：奉献教育（店铺）标准公差值(基本尺寸大于6至500mm)基本尺寸mm公差等级IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）注：标注▼者为优先公差等级，应优先选用。

形状和位置公差（摘自GB1182～1184－80）形位公差符号分类形状公差位置公差项目直线度平面度圆度圆柱度平行度垂直度倾斜度同轴度对称度位置度圆跳动全跳动符号圆度和圆柱度公差μm主参数d(D)图例公差等级主参数d(D) mm应用举例>6～10>10～18>18～30>30～50>50～80>80～120>120～180>180～250>250～315>315～400>400～5005 1.5 2 2.5 2.5 3 4 5 7 8 9 10 安装E、C级滚6 2.5 3 4 4 5 6 8 10 12 13 15动轴承的配合面，通用减速器的轴颈，一般机床的主轴。

7 4 5 6 7 8 10 12 14 16 18 20千斤顶或压力油缸的活塞，水泵及减速器的轴颈，液压传动系统的分配机构8 6 8 9 11 13 15 18 20 23 25 279 9 11 13 16 19 22 25 29 32 36 40 起重机、卷扬机用滑动轴承等10 15 18 21 25 30 35 40 46 52 57 63直线度和平面度公差μm 主参数L图例公差等级主要参数L mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 2 2.5 3 4 56 8 10 12 15 普通精度的机床导轨6 3 4 5 6 8 10 12 15 20 257 5 6 8 10 12 15 20 25 30 40 轴承体的支承面，减速器的壳体，轴系支承轴承的接合面8 8 10 12 15 20 25 30 40 50 609 12 15 20 25 30 40 50 60 80 100辅助机构及手动机械的支承面，液压管件和法兰的连接面10 20 25 30 40 50 60 80 100 120 150平行度、垂直度和倾斜度公差有缘学习更多关注桃报：奉献教育（店铺）μm主参数L、d (D)图例公差等级主参数L、d（D）mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 56 8 10 12 15 20 25 30 40 垂直度用于发动机的轴和离合器的凸缘，装D、E级轴承和装C、D级轴承之箱体的凸肩6 8 10 12 15 20 25 30 40 50 60 平行度用于中等精度钻模的工作面，7～10级精度齿轮传动壳体孔的中心线7 12 15 20 25 30 40 50 60 80 100 垂直度用于装F、G 级轴承之壳体孔的轴线，按h6与g6连接的锥形轴减速机的机体孔中心线8 20 25 30 40 50 60 80 100 120 150 平行度用于重型机械轴承盖的端面、手动传动装置中的传动轴同轴度、对称度、圆跳动和全跳动公差确良有缘学习更多关注桃报：奉献教育（店铺）μm主参数d(D)、B、L图例公差等主参数d（D）、B、Lmm 应用举例级>3～6 >6~10>10～18 >18～30>30～50>50～120>120～250>250～5005 3 4 56 8 10 12 156和7级精度齿轮轴的配合面，较高精度的快速轴，较高精度机床的轴套6 5 6 8 10 12 15 20 257 8 10 12 15 20 25 30 40 8和9级精度齿轮轴的配合面，普通精度高速轴（100r/min以下），长度在1m以下的主传动轴，起重运输机的鼓轮配合孔和导轮的滚动面M 12 15 20 25 30 40 50 60 表面粗糙度表面粗糙度R a值的应用范围粗糙度代号光洁度代号表面形状、特征加工方法应用范围ⅠⅡ除净毛刺铸、锻、冲压、热轧、冷轧用于保持原供应状况的表面微见刀痕粗车，刨，立铣，平铣，钻毛坯粗加工后的表面可见加工痕迹车，镗，刨，钻，平铣，立铣，锉，粗铰，磨，铣齿比较精确的粗加工表面，如车端面、倒角微见加工痕迹车，镗，刨，铣，刮1～2点／cm2，拉，磨，锉滚压，铣齿不重要零件的非结合面，如轴、盖的端面，倒角，齿轮及皮带轮的侧面、平键及键槽的上下面，轴或孔的退刀槽看不见加工痕迹车，镗，刨，铣，铰，拉，磨，滚压，铣齿，刮1～2点／cm2IT12级公差的零件的结合面，如盖板、套筒等与其它零件联接但不形成配合的表面，齿轮的非工作面，键与键槽的工作面，轴与毡圈的摩擦面可辨加工痕迹的方向车，镗，拉，磨，立铣，铰，滚压，刮3～10点／cm2IT8～IT12级公差的零件的结合面，如皮带轮的工作面，普通精度齿轮的齿面，与低精度滚动轴承相配合的箱体孔微辨加工痕迹的方向铰，磨，镗，拉，滚压，刮3～10点／cm2IT6～IT8厅级公差的零件的结合面；与齿轮、蜗轮、套筒等的配合面；与高精度滚动轴承相配合的轴颈；7级精度大小齿轮的工作面；滑动轴承轴瓦的工作面；7～8 级精度蜗杆的齿面不可辨加工痕迹的方向布轮磨，磨，研磨，超级加工IT5、IT6级公差的零件的结合面，与C级精度滚动轴承配合的轴颈；3、4、5级精度齿轮的工作面暗光泽面超级加工仪器导轨表面；要求密封的液压传动的工作面；塞的外表面；活汽缸的内表面注：1. 粗糙度代号I为第一种过渡方式。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*公差与配合1．基本偏差系列及配合种类.2．标准公差值及孔和轴的极限偏差值标准公差值(基本尺寸大于6至500mm)基本尺寸mm公差等级IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）公差带级>10～18>18～30 >30～50 >50～80 >80～120>120～180 >180～250>250～315▼6+29+18 +35+22+42+26+51+32+59+37+68+43+79+50+88+567+36+18 +43+22+51+26+62+32+72+37+83+43+96+50+108+56注：标注▼者为优先公差等级，应优先选用。

形状和位置公差（摘自GB1182～1184－80）形位公差符号分类形状公差位置公差项目直线度平面度圆度圆柱度平行度垂直度倾斜度同轴度对称度位置度圆跳动全跳动符号圆度和圆柱度公差μm主参数d(D)图例公差等级主参数d(D) mm应用举例>6～10>10～18>18～30>30～50>50～80>80～120>120～180>180～250>250～315>315～400>400～5005 1.5 2 2.5 2.5 3 4 5 7 8 9 10安装E、C级滚动轴承的配合面，通用减速器的轴颈，一般机床的主轴。

6 2.5 3 4 4 5 6 8 10 12 13 157 4 5 6 7 8 10 12 14 16 18 20千斤顶或压力油缸的活塞，水泵及减速器的轴颈，液压传动系统的分配机构8 6 8 9 11 13 15 18 20 23 25 279 9 11 13 16 19 22 25 29 32 36 40 起重机、卷扬机用滑动轴承等10 15 18 21 25 30 35 40 46 52 57 63直线度和平面度公差μm主参数L图例公主要参数L mm 应用举例差等级≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 2 2.5 3 4 56 8 10 12 15 普通精度的机床导轨6 3 4 5 6 8 10 12 15 20 257 5 6 8 10 12 15 20 25 30 40 轴承体的支承面，减速器的壳体，轴系支承轴承的接合面8 8 10 12 15 20 25 30 40 50 609 12 15 20 25 30 40 50 60 80 100辅助机构及手动机械的支承面，液压管件和法兰的连接面10 20 25 30 40 50 60 80 100 120 150平行度、垂直度和倾斜度公差μm主参数L、d (D)图例公差主参数L、d（D）mm 应用举例同轴度、对称度、圆跳动和全跳动公差确良μm主参数d(D)、B、L图例公差等级主参数d（D）、B、Lmm应用举例>3～6 >6~10>10～18>18～30>30～50>50～120>120～250>250～5005 3 4 56 8 10 12 156和7级精度齿轮轴的配合面，较高精度的快速轴，较高精度机床的轴套6 5 6 8 10 12 15 20 257 8 10 12 15 20 25 30 40 8和9级精度齿轮轴的配合面，普通精度高速轴（100r/min以下），长度在1m以下的主传动轴，起重运输机的鼓轮配合孔和导轮的滚动面M 12 15 20 25 30 40 50 60 表面粗糙度表面粗糙度R a值的应用范围粗糙度代号光洁度代号表面形状、特征加工方法应用范围ⅠⅡ除净毛刺铸、锻、冲压、热轧、冷轧用于保持原供应状况的表面微见刀痕粗车，刨，立铣，平铣，钻毛坯粗加工后的表面可见加工痕迹车，镗，刨，钻，平铣，立铣，锉，粗铰，磨，铣齿比较精确的粗加工表面，如车端面、倒角微见加工痕迹车，镗，刨，铣，刮1～2点／cm2，拉，磨，锉滚压，铣齿不重要零件的非结合面，如轴、盖的端面，倒角，齿轮及皮带轮的侧面、平键及键槽的上下面，轴或孔的退刀槽看不见加工痕迹车，镗，刨，铣，铰，拉，磨，滚压，铣齿，刮1～2点／cm2IT12级公差的零件的结合面，如盖板、套筒等与其它零件联接但不形成配合的表面，齿轮的非工作面，键与键槽的工作面，轴与毡圈的摩擦面可辨加工痕迹的方向车，镗，拉，磨，立铣，铰，滚压，刮3～10点／cm2IT8～IT12级公差的零件的结合面，如皮带轮的工作面，普通精度齿轮的齿面，与低精度滚动轴承相配合的箱体孔微辨加工痕迹的方向铰，磨，镗，拉，滚压，刮3～10点／cm2IT6～IT8厅级公差的零件的结合面；与齿轮、蜗轮、套筒等的配合面；与高精度滚动轴承相配合的轴颈；7级精度大小齿轮的工作面；滑动轴承轴瓦的工作面；7～8 级精度蜗杆的齿面不可辨加工痕迹的方向布轮磨，磨，研磨，超级加工IT5、IT6级公差的零件的结合面，与C级精度滚动轴承配合的轴颈；3、4、5级精度齿轮的工作面暗光泽面超级加工仪器导轨表面；要求密封的液压传动的工作面；塞的外表面；活汽缸的内表面注：1. 粗糙度代号I为第一种过渡方式。

公差与配合1．基本偏差系列及配合种类.2．标准公差值及孔和轴的极限偏差值标准公差值(基本尺寸大于6至500mm)基本尺寸mm公差等级IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）注：标注▼者为优先公差等级，应优先选用。

形状和位置公差（摘自GB1182～1184－80）形位公差符号分类形状公差位置公差项目直线度平面度圆度圆柱度平行度垂直度倾斜度同轴度对称度位置度圆跳动全跳动符号圆度和圆柱度公差μm主参数d(D)图例公差等级主参数d(D) mm应用举例>6～10>10～18>18～30>30～50>50～80>80～120>120～180>180～250>250～315>315～400>400～5005 1.5 2 2.5 2.5 3 4 5 7 8 9 10 安装E、C级滚6 2.5 3 4 4 5 6 8 10 12 13 15动轴承的配合面，通用减速器的轴颈，一般机床的主轴。

7 4 5 6 7 8 10 12 14 16 18 20千斤顶或压力油缸的活塞，水泵及减速器的轴颈，液压传动系统的分配机构8 6 8 9 11 13 15 18 20 23 25 279 9 11 13 16 19 22 25 29 32 36 40 起重机、卷扬机用滑动轴承等10 15 18 21 25 30 35 40 46 52 57 63直线度和平面度公差μm 主参数L图例公差等级主要参数L mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 2 2.5 3 4 56 8 10 12 15 普通精度的机床导轨6 3 4 5 6 8 10 12 15 20 257 5 6 8 10 12 15 20 25 30 40 轴承体的支承面，减速器的壳体，轴系支承轴承的接合面8 8 10 12 15 20 25 30 40 50 609 12 15 20 25 30 40 50 60 80 100辅助机构及手动机械的支承面，液压管件和法兰的连接面10 20 25 30 40 50 60 80 100 120 150平行度、垂直度和倾斜度公差μm主参数L、d (D)图例公差等级主参数L、d（D） mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 56 8 10 12 15 20 25 30 40 垂直度用于发动机的轴和离合器的凸缘，装D、E级轴承和装C、D级轴承之箱体的凸肩6 8 10 12 15 20 25 30 40 50 60 平行度用于中等精度钻模的工作面，7～10级精度齿轮传动壳体孔的中心线7 12 15 20 25 30 40 50 60 80 100 垂直度用于装F、G 级轴承之壳体孔的轴线，按h6与g6连接的锥形轴减速机的机体孔中心线8 20 25 30 40 50 60 80 100 120 150 平行度用于重型机械轴承盖的端面、手动传动装置中的传动轴同轴度、对称度、圆跳动和全跳动公差确良μm主参数d(D)、B、L图例公差等主参数d（D）、B、Lmm 应用举例级>3～6 >6~10 >10～18 >18～30 >30～50>50～120 >120～250>250～5005 3 4 56 8 10 12 156和7级精度齿轮轴的配合面，较高精度的快速轴，较高精度机床的轴套6 5 6 8 10 12 15 20 257 8 10 12 15 20 25 30 40 8和9级精度齿轮轴的配合面，普通精度高速轴（100r/min 以下），长度在1m以下的主传动轴，起重运输机的鼓轮配合孔和导轮的滚动面M 12 15 20 25 30 40 50 60 表面粗糙度表面粗糙度R a值的应用范围粗糙度代号光洁度代号表面形状、特征加工方法应用范围ⅠⅡ除净毛刺铸、锻、冲压、热轧、冷轧用于保持原供应状况的表面微见刀痕粗车，刨，立铣，平铣，钻毛坯粗加工后的表面可见加工痕迹车，镗，刨，钻，平铣，立铣，锉，粗铰，磨，铣齿比较精确的粗加工表面，如车端面、倒角微见加工痕迹车，镗，刨，铣，刮1～2点／cm2，拉，磨，锉滚压，铣齿不重要零件的非结合面，如轴、盖的端面，倒角，齿轮及皮带轮的侧面、平键及键槽的上下面，轴或孔的退刀槽看不见加工痕迹车，镗，刨，铣，铰，拉，磨，滚压，铣齿，刮1～2点／cm2IT12级公差的零件的结合面，如盖板、套筒等与其它零件联接但不形成配合的表面，齿轮的非工作面，键与键槽的工作面，轴与毡圈的摩擦面可辨加工痕迹的方向车，镗，拉，磨，立铣，铰，滚压，刮3～10点／cm2IT8～IT12级公差的零件的结合面，如皮带轮的工作面，普通精度齿轮的齿面，与低精度滚动轴承相配合的箱体孔微辨加工痕迹的方向铰，磨，镗，拉，滚压，刮3～10点／cm2IT6～IT8厅级公差的零件的结合面；与齿轮、蜗轮、套筒等的配合面；与高精度滚动轴承相配合的轴颈；7级精度大小齿轮的工作面；滑动轴承轴瓦的工作面；7～8 级精度蜗杆的齿面不可辨加工痕迹的方向布轮磨，磨，研磨，超级加工IT5、IT6级公差的零件的结合面，与C级精度滚动轴承配合的轴颈；3、4、5级精度齿轮的工作面暗光泽面超级加工仪器导轨表面；要求密封的液压传动的工作面；塞的外表面；活汽缸的内表面注：1. 粗糙度代号I为第一种过渡方式。

公差配合讲的就是配合关系的尺寸数据，举例，对于Φ40的孔，与Φ40的轴配合：一、当需要能够转动时，叫间隙配合1、需要非常大的间隙，或着是农用机械：可以选择H11/c112、需要间隙稍微小一点：选择H9/d93、需要非常小的间隙：选择H8/f7二、当不需要转动时（包括轴承与轴的配合），叫过渡配合1、紧密配合，用于定位：H7/js6;2、轴承与轴的配合：H7/k6三、当需要轴、孔完全固联在一起时，叫过盈配合1、过盈配合的轴要做得比孔要小，需要用压力机装配，或温差法装配四、配合前面的字母由A、B、C……X、Y、Z，A级间隙最大，Z级间隙为负值（不仅没有间隙，而其轴比孔小）五、字母后面的是精度等级，数字越小精度越高—六、基本尺寸是设计的基准值，相互配合的轴与孔都应该是同一个基准值七、公差是以基本尺寸为基准的一系列配合形式八、非刚性的过盈配合，可以选择过盈量大的配合，如：H7/z6（这需要用压力机装配的）九、设计顺序是：首先要确定基本尺寸，而后再选择配合形式，公差与配合（摘自GB1800～1804－79）1．基本偏差系列及配合种类.2．标准公差值及孔和轴的极限偏差值）标准公差值(基本尺寸大于6至500mm)基本尺寸mm公差等级IT5IT6IT7（IT8IT9IT10IT11IT12，孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）公差带级—>10～18>18～30>30～50>50～80">80～120>120～180>180～250>250～3157+30+12、+36+15+42+17+50+20+58+23|+67+27+77+31+86+34p5》+26+18+31+22+37+26+45+32（+52+37+61+43+70+50+79+56▼6+29+18+35+22+42+26!+51+32+59+37+68+43+79+50—+88+567+36+18+43+22{+51+26+62+32+72+37+83+43…+96+50+108+56注：标注▼者为优先公差等级，应优先选用。
