光学瞄准镜国产轻武器瞄准镜分划解读提起光学瞄准镜,相信对很多人来说既熟悉又陌生。
熟悉的是,光学瞄准镜拉近了人眼与目标的距离,似手瞄准目标射击即会百分之百命中目标;陌生的是光学瞄准镜中有如此多的分划,如何瞄准又令人一时摸不着头脑。
本文即展示几款我国主流轻武器的瞄准镜镜内“景观”,带你解读其中的内涵——目前,我军枪械瞄准镜的使用已比较普遍,但很多射手对瞄准镜特别是镜内分划了解不多,对瞄准镜的许多功能不知道如何使用,这不仅是对瞄准镜这一装备的无形浪费,也不利于射手提高射击技能。
本文在此将几种常用国产瞄准镜的分划作一解读,期望借此拓展读者“视野”,了解瞄准镜的内涵。
解读之前,首先简要介绍一下瞄准镜的相关知识。
瞄准镜点滴光学瞄准镜无论在结构还是性能上都经历了一个发展过程。
早期的瞄准镜结构简单,功能较少,通常分划板上只有一个用作瞄准的十字刻线。
而现代瞄准镜分划板上除了瞄准分划外,还有方向分划、测距分划等,既可瞄准目标,还可实现对方向偏差量的修正及概略测距等。
根据其放大倍率的不同,瞄准镜可分为固定倍率和可调倍率两种。
如4×28是指物镜直径28mm,放大倍率为4倍的固定倍率瞄准镜;3,9×40则是指物镜直径40mm,放大倍率为3,9倍的可调倍率瞄准镜。
瞄准镜还有两个重要的参数:出瞳直径和出瞳距离。
出瞳直径即影像通过瞄准镜在目镜上形成的光斑大小。
出瞳直径越大,所观测到的景物就越明亮,其有利于在暗弱光线下的观,7mm)相匹配。
出瞳直径的计算方法是瞄测和瞄准,但该数值通常要与人眼瞳孔大小(约3准镜的物镜直径与放大倍率的比值,比如4×28的瞄准镜,其出瞳直径为28,4=7mm。
由此可以看出,对于物镜直径一定的瞄准镜而言,放大倍数越高,出瞳直径就越小,从而所观测到的目标就越暗淡,所以在黎明或黄昏等光线比较昏暗的环境下,应使用低放大倍率的瞄准镜或调低瞄准镜的放大倍率。
出瞳距离是指能看清整个视场时人眼距目镜的最远距离。

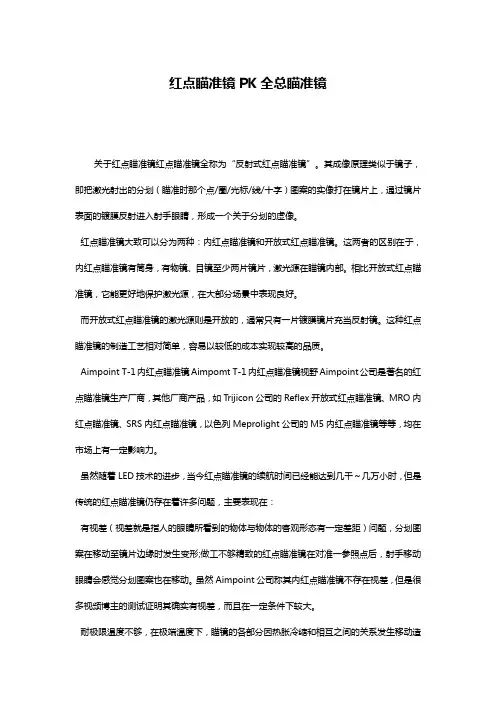

红点瞄准镜PK全总瞄准镜关于红点瞄准镜红点瞄准镜全称为“反射式红点瞄准镜”。
其成像原理类似于镜子,即把激光射出的分划(瞄准时那个点/圈/光标/线/十字)图案的实像打在镜片上,通过镜片表面的镀膜反射进入射手眼睛,形成一个关于分划的虚像。
红点瞄准镜大致可以分为两种:内红点瞄准镜和开放式红点瞄准镜。
这两者的区别在于,内红点瞄准镜有筒身,有物镜、目镜至少两片镜片,激光源在瞄镜内部。
相比开放式红点瞄准镜,它能更好地保护激光源,在大部分场景中表现良好。
而开放式红点瞄准镜的激光源则是开放的,通常只有一片镀膜镜片充当反射镜。
这种红点瞄准镜的制造工艺相对简单,容易以较低的成本实现较高的品质。
Aimpoint T-1内红点瞄准镜Aimpomt T-1内红点瞄准镜视野Aimpoint公司是著名的红点瞄准镜生产厂商,其他厂商产品,如Trijicon公司的Reflex开放式红点瞄准镜、MRO内红点瞄准镜、SRS内红点瞄准镜,以色列Meprolight公司的M5内红点瞄准镜等等,均在市场上有一定影响力。
虽然随着LED技术的进步,当今红点瞄准镜的续航时间已经能达到几千~几万小时,但是传统的红点瞄准镜仍存在着许多问题,主要表现在:有视差(视差就是指人的眼睛所看到的物体与物体的客观形态有一定差距)问题,分划图案在移动至镜片边缘时发生变形;做工不够精致的红点瞄准镜在对准一参照点后,射手移动眼睛会感觉分划图案也在移动。
虽然Aimpoint公司称其内红点瞄准镜不存在视差,但是很多视频博主的测试证明其确实有视差,而且在一定条件下较大。
耐极限温度不够,在极端温度下,瞄镜的各部分因热胀冷缩和相互之间的关系发生移动造成失准。
这一点对于需要在极端温度下使用瞄准镜的人群而言是个很大的问题。
手枪上加装Trijicon RMR Type2开放式红点瞄准镜步槍上加装的Trijicon SRS内红点瞄准镜使用增倍镜难以对较远距离的人体目标进行精确瞄准。
红点瞄准镜用于近距离瞄准,远距离瞄准时需使用增倍镜。

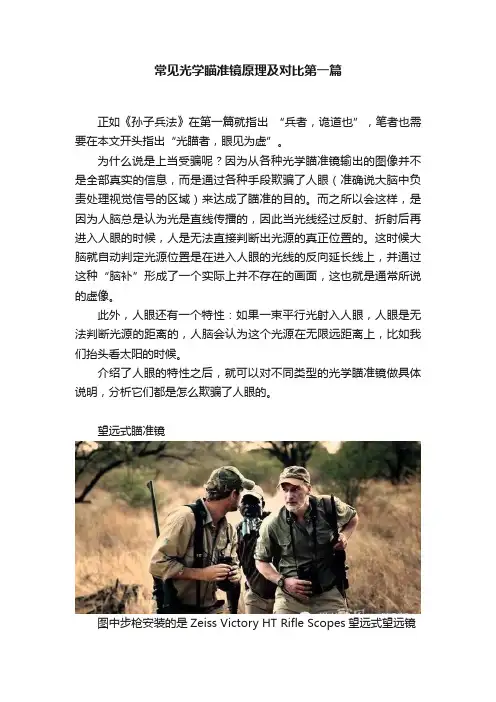

常见光学瞄准镜原理及对比第一篇正如《孙子兵法》在第一篇就指出“兵者,诡道也”,笔者也需要在本文开头指出“光瞄者,眼见为虚”。
为什么说是上当受骗呢?因为从各种光学瞄准镜输出的图像并不是全部真实的信息,而是通过各种手段欺骗了人眼(准确说大脑中负责处理视觉信号的区域)来达成了瞄准的目的。
而之所以会这样,是因为人脑总是认为光是直线传播的,因此当光线经过反射、折射后再进入人眼的时候,人是无法直接判断出光源的真正位置的。
这时候大脑就自动判定光源位置是在进入人眼的光线的反向延长线上,并通过这种“脑补”形成了一个实际上并不存在的画面,这也就是通常所说的虚像。
此外,人眼还有一个特性:如果一束平行光射入人眼,人眼是无法判断光源的距离的,人脑会认为这个光源在无限远距离上,比如我们抬头看太阳的时候。
介绍了人眼的特性之后,就可以对不同类型的光学瞄准镜做具体说明,分析它们都是怎么欺骗了人眼的。
望远式瞄准镜图中步枪安装的是Zeiss Victory HT Rifle Scopes望远式望远镜望远式瞄准镜是历史最悠久的光学瞄准镜,最大的特点就是有图像放大功能,便于精确观测远距离上的目标。
图1是典型的望远式瞄准镜,采用两组凸透镜组成的开普勒式望远镜系统。
不过通常的开普勒式望远镜输出的是一个上下左右都翻转的图像,所以在物镜、目镜之间还有一组用来把翻转的图像再翻转回来的透镜组。
以图1为例,在使用望远式瞄准镜时,目标发出的光线从右侧进入物镜后首先会被物镜成一个实像并投射在第一焦平面位置上。
在这个位置上安装有透明材质制作的分划板,分划板刻画有分划线,就是通常在瞄准镜里看到的十字线、各种刻度之类的东西。
分划板被入射的光线照射,它的图像也就与经由物镜所成的目标图像重叠在一起,然后光线继续向左传播。
(实际上望远式瞄准镜有两个位置可以用来安装分划板,除了图1那样安装在第一焦平面上之外,也可以安装在光线从翻转透镜组出来后汇聚的第二焦平面上。
)目标和分划板的图像光线到达翻转透镜组时,图像的方向会被翻转成目标真正的上下左右方向,因为分划板的图像也要被翻转,所以装在翻转透镜组之前的分划板也是反向安装的。

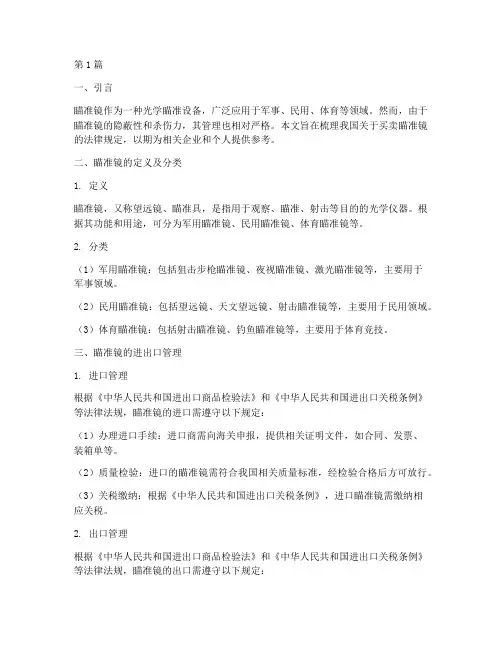

第1篇一、引言瞄准镜作为一种光学瞄准设备,广泛应用于军事、民用、体育等领域。
然而,由于瞄准镜的隐蔽性和杀伤力,其管理也相对严格。
本文旨在梳理我国关于买卖瞄准镜的法律规定,以期为相关企业和个人提供参考。
二、瞄准镜的定义及分类1. 定义瞄准镜,又称望远镜、瞄准具,是指用于观察、瞄准、射击等目的的光学仪器。
根据其功能和用途,可分为军用瞄准镜、民用瞄准镜、体育瞄准镜等。
2. 分类(1)军用瞄准镜:包括狙击步枪瞄准镜、夜视瞄准镜、激光瞄准镜等,主要用于军事领域。
(2)民用瞄准镜:包括望远镜、天文望远镜、射击瞄准镜等,主要用于民用领域。
(3)体育瞄准镜:包括射击瞄准镜、钓鱼瞄准镜等,主要用于体育竞技。
三、瞄准镜的进出口管理1. 进口管理根据《中华人民共和国进出口商品检验法》和《中华人民共和国进出口关税条例》等法律法规,瞄准镜的进口需遵守以下规定:(1)办理进口手续:进口商需向海关申报,提供相关证明文件,如合同、发票、装箱单等。
(2)质量检验:进口的瞄准镜需符合我国相关质量标准,经检验合格后方可放行。
(3)关税缴纳:根据《中华人民共和国进出口关税条例》,进口瞄准镜需缴纳相应关税。
2. 出口管理根据《中华人民共和国进出口商品检验法》和《中华人民共和国进出口关税条例》等法律法规,瞄准镜的出口需遵守以下规定:(1)办理出口手续:出口商需向海关申报,提供相关证明文件,如合同、发票、装箱单等。
(2)质量检验:出口的瞄准镜需符合我国相关质量标准,经检验合格后方可放行。
(3)关税缴纳:根据《中华人民共和国进出口关税条例》,出口瞄准镜需缴纳相应关税。
四、瞄准镜的销售管理1. 税收政策根据《中华人民共和国增值税暂行条例》和《中华人民共和国消费税暂行条例》等法律法规,瞄准镜的销售需遵守以下税收政策:(1)增值税:瞄准镜的销售需缴纳增值税,税率根据具体产品而定。
(2)消费税:部分瞄准镜属于消费税征税范围,需缴纳消费税。
2. 许可证管理(1)军用瞄准镜:销售军用瞄准镜需取得《武器装备销售许可证》。

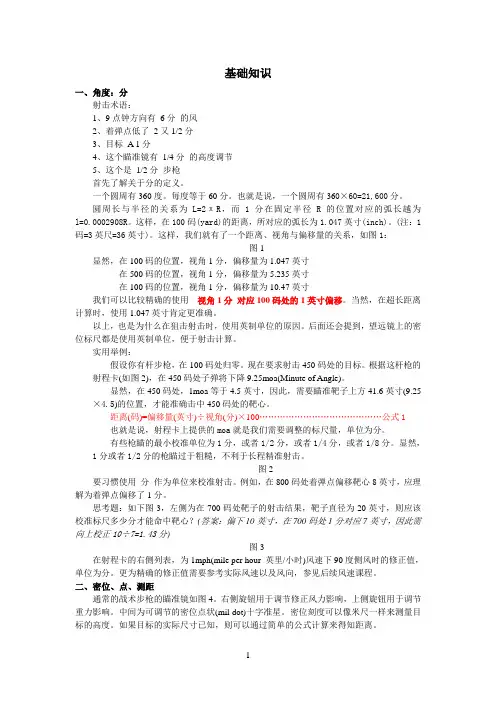

基础知识一、角度:分射击术语:1、9点钟方向有6分的风2、着弹点低了2又1/2分3、目标A 1分4、这个瞄准镜有1/4分的高度调节5、这个是1/2分步枪首先了解关于分的定义。
一个圆周有360度。
每度等于60分。
也就是说,一个圆周有360×60=21,600分。
圆周长与半径的关系为L=2πR,而1分在固定半径R的位置对应的弧长越为l=0.0002908R。
这样,在100码(yard)的距离,所对应的弧长为1.047英寸(inch)。
(注:1码=3英尺=36英寸)。
这样,我们就有了一个距离、视角与偏移量的关系,如图1:图1显然,在100码的位置,视角1分,偏移量为1.047英寸在500码的位置,视角1分,偏移量为5.235英寸在100码的位置,视角1分,偏移量为10.47英寸我们可以比较精确的使用视角1分对应100码处的1英寸偏移。
当然,在超长距离计算时,使用1.047英寸肯定更准确。
以上,也是为什么在狙击射击时,使用英制单位的原因。
后面还会提到,望远镜上的密位标尺都是使用英制单位,便于射击计算。
实用举例:假设你有杆步枪,在100码处归零。
现在要求射击450码处的目标。
根据这杆枪的射程卡(如图2),在450码处子弹将下降9.25moa(Minute of Angle)。
显然,在450码处,1moa等于4.5英寸,因此,需要瞄准靶子上方41.6英寸(9.25×4.5)的位置,才能准确击中450码处的靶心。
距离(码)=偏移量(英寸)÷视角(分)×100……………………………………公式1也就是说,射程卡上提供的moa就是我们需要调整的标尺量,单位为分。
有些枪瞄的最小校准单位为1分,或者1/2分,或者1/4分,或者1/8分。
显然,1分或者1/2分的枪瞄过于粗糙,不利于长程精准射击。
图2要习惯使用分作为单位来校准射击。
例如,在800码处着弹点偏移靶心8英寸,应理解为着弹点偏移了1分。
⾮常详细的瞄准镜基础知识!狙击⼿4-16x50 ⽩字版1.光学瞄准镜是如何实现放⼤⽬标的?答:光学瞄准镜绝⼤多数是采⽤开普勒望远系统,即由1⽚凸透镜为物镜,2⽚正像透镜为中⼼镜⽚,分化板丝,2⽚⽬镜构成的。
它所成的像在正像透镜以后为倒像。
然后经过⽬镜转化在⼈眼中转化为正像。
采⽤开普勒望远系统可以更清楚地看清物体的细节,加⼤远距离⼈眼观察远距离⽬标的能⼒。
并且这种望远系统更容易设置分化板!2.什么是分化板?⼗字线瞄准是分化板吗?答:分化板就是带有⼗字线或者其他带测距,测量提前量等功能的⾦属丝组合。
⼗字线也是⼀种分化板!3.瞄准镜的镜⽚镀膜有何作⽤?镀膜⽅式有⼏种?它们是如何区别的?⽬镜如果也采⽤多层镀膜是不是就表⽰了更加⾼级?答:镀膜是为了防⽌光线的反射光对影响造成的伤害⽽进⾏的⼀种技术处理。
优良的镀膜往往采⽤化学处理⽅式,这样镀的膜不容易擦掉,镀膜也显得⾃然柔和。
镀膜根据⼯艺在光学瞄准镜⾥⼜分单层镀膜和多层镀膜(MC)。
光学瞄准镜的镀膜⼜以单层镀蓝膜最为常见,也有少数佳品采⽤多层镀膜。
多层镀膜可以更好的降低对各种不同波长光线在镜⽚上的反射率,以提⾼整体瞄准镜的⾊彩还原⼒。
最简单的区分⽅式为;单层镀膜镜⽚在⽇光下的反光呈现单⼀⾊彩。
⽽多层镀膜镜⽚在不同位置⾓度下呈现多种⾊彩的柔和反光(不同于街上的⼤兴俄罗斯望远镜那种⼤红⼤绿的玩意)。
由于光线直射的原因,所以如果好的镜⼦物镜多层镀膜已经做的很优良的话没有必要在⽬镜上也多层镀膜,⼀般所有镀膜的镜⼦⽬镜也已经镀膜,⼀般⽬镜镀膜都是单层膜.镀膜⽅式请⼀定能区分多层镀膜和单层镀膜本质,以免被欺骗4.如何衡量镜⽚的好坏?答:最直观的⽅法就是对⽐镜⽚的解析⼒(即清晰度)。
越是优良的镜⽚他的清晰度越是⾼,尤其是远距离或者光线昏暗的情况下⽐较不同质量瞄准镜的分辨能⼒5.如何衡量瞄准镜的好坏?答:光学瞄准镜除了镜⽚的解析⼒,⾊彩还原⼒的好坏区别外,质量的区别还体现在外表加⼯⼯艺上;往往越是好的枪瞄也⼗分注重外表⼯艺,多采⽤磨沙等⼯艺,尤其是3-9红光照明系列的,摸上去外表既不打滑,也不粘⼿,⼿感极佳!除了以上以外,最重要的是瞄准镜必须能承受武器后坐的冲击作⽤,在冲击作⽤下瞄准镜的轴线的改变必须在要求范围之内!6.瞄准镜的倍率多少为宜?倍数和距离有没有什么即定⽐例?答:倍率越⼤的瞄准镜视场越⼩,不宜于快速捕捉⽬标。

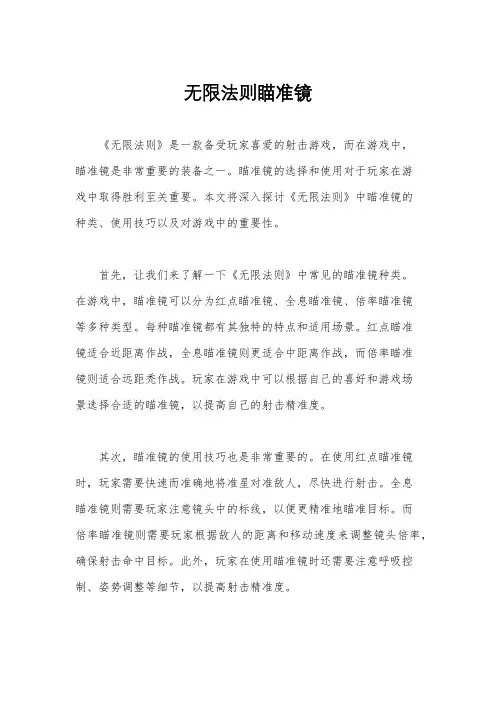

无限法则瞄准镜《无限法则》是一款备受玩家喜爱的射击游戏,而在游戏中,瞄准镜是非常重要的装备之一。
瞄准镜的选择和使用对于玩家在游戏中取得胜利至关重要。
本文将深入探讨《无限法则》中瞄准镜的种类、使用技巧以及对游戏中的重要性。
首先,让我们来了解一下《无限法则》中常见的瞄准镜种类。
在游戏中,瞄准镜可以分为红点瞄准镜、全息瞄准镜、倍率瞄准镜等多种类型。
每种瞄准镜都有其独特的特点和适用场景。
红点瞄准镜适合近距离作战,全息瞄准镜则更适合中距离作战,而倍率瞄准镜则适合远距禿作战。
玩家在游戏中可以根据自己的喜好和游戏场景选择合适的瞄准镜,以提高自己的射击精准度。
其次,瞄准镜的使用技巧也是非常重要的。
在使用红点瞄准镜时,玩家需要快速而准确地将准星对准敌人,尽快进行射击。
全息瞄准镜则需要玩家注意镜头中的标线,以便更精准地瞄准目标。
而倍率瞄准镜则需要玩家根据敌人的距离和移动速度来调整镜头倍率,确保射击命中目标。
此外,玩家在使用瞄准镜时还需要注意呼吸控制、姿势调整等细节,以提高射击精准度。
最后,瞄准镜在《无限法则》中的重要性不言而喻。
在激烈的战斗中,射击精准度往往决定了胜负。
而瞄准镜作为提高射击精准度的重要装备,对于玩家在游戏中取得胜利至关重要。
正确选择和使用瞄准镜,可以让玩家在战斗中更加游刃有余,取得更多的胜利。
综上所述,《无限法则》中的瞄准镜是非常重要的装备之一。
玩家需要根据不同的游戏场景选择合适的瞄准镜,并掌握好瞄准镜的使用技巧,以提高自己的射击精准度。
只有这样,玩家才能在游戏中取得更多的胜利。
希望本文能够帮助玩家更好地理解和使用《无限法则》中的瞄准镜,提高自己的游戏水平。
瞄准镜型号及技术参数说明瞄准镜型号及技术参数说明一、首先从瞄准镜的型号来解释:举例:3-9x42E、6-24x50AOE和10-40x56E-SF等•3-9、6-24及10-40:较裸眼放大的倍数,通过倍数放大能看清和识别远处的目标,适用于远距离精确射击,一般用较低的倍率搜索和瞄准近距离的目标,用较高的倍率射击远距离的目标。
•42、50及56:代表的是物镜镜片的直径,由于镜片外包裹着金属材质,所以真个物镜尺寸还会略大一些。
这里有一个误区,认为物镜越大,视野越大,看到的目标越大,这是错误的。
物镜的大小主要还是影响的是明亮程度(透光度),物镜越大明亮度越佳。
视野主要由瞄准镜的内部结构决定,即瞄准镜的视场(Field of View)参数。
•E:Electrical 电子的首字母,即为光照明的意思,并不特指红光照明。
很多枪瞄厂称之为“光电”就是有此而来的。
这里也有一个误区,一般都认为“E”代表的是红光照明,而“EG”是代表红绿两光,因为G代表的是英文Green,这个解释是错误的,如果是这样代表的话,那就应该标RG。
标注G的枪瞄厂家用EG来说明红绿光照明是有误区的。
•AO:Adjustable Objective 物镜可调首字母缩写。
视差消除和弹道补偿作用。
以上的标注都是几十年来从欧美沿袭过来的。
还有近年来一些国内自行命名的(未证实),例如:•SF:Side Focus的首字母,表示视差调焦在侧面•IR:Illuminated Red红光照明•S代表的是银色Silver,即枪瞄为银色•…………二、枪瞄的技术参数说明•光学镀膜(Coating):在镜片表面镀膜可以减少镜片带来的反光和光的损失,并减少眼睛疲劳程度。
镀膜一般是氟镁化物。
镀膜的层数越多光学性能越好。
镀膜的种类分为下面几种:o单层镀膜:至少在一块透镜上进行单层镀膜o全镀膜:在所有空气接触的镜片上进行单层镀膜o多层镀膜:至少在一块透镜上多层镀膜,所有镀膜至少镀一次o多层全镀膜:在所有接触空气的镜面上多层镀膜•出瞳直径(Exit Pupil):瞄准镜目镜前,可视范围直径,出瞳直径越大映像越明亮。
关于枪械瞄具的简单科普从轻兵器问世至今的几百年间,枪械的结构和弹药都有了巨大的变化,性能也有了很大的提高,但与枪械相比较,枪械的瞄准装置发展却十分缓慢。
最为常见的“三点一线”机械瞄具,其发明甚至可以追溯到弓弩时期,而光学瞄具直到19世纪才被发明。
瞄准装置是轻武器系统的重要组成部分,不管机械瞄具还是光学瞄具,一个合适的瞄具的优劣可以直接影响到武器性能的发挥。
今天,就聊聊目前常见的几种瞄具。
机械瞄准装置三点一线:照门-准星-目标典型的机械瞄具由两个组件构成:照门+准星。
照门靠近枪手,常见的有凹槽型的和小圆孔型,分别对应开放式和觇(chān)孔式。
准星则靠近目标,型态有柱状、珠状或环状。
机械瞄具因为结构简单,坚固耐用一直被广泛应用至今,甚至和光学瞄具整合一起,当作备用。
因为人眼生理结构的因素,不同距离的物体不能同时在视网膜上成清晰的图像,也就是说看清目标,准星会变模糊,反之亦然。
这样的原因导致机械瞄具在远距离瞄准目标时,不能形成很大作用。
上图表示各种开放式瞄具及一种让眼睛轻松瞄准的觇孔式瞄具:A)U型照门与柱状准星, B)派翠吉, C)V型照门与柱状准星, D)快瞄, E) U型照门与珠状准星, F)V型照门与珠状准星, G)梯形, H)鬼环。
灰点代表目标。
光学瞄准装置在光学瞄具方面,使用较多的是望远式瞄准镜、微光瞄准镜、红点式瞄准镜、全息式瞄准镜,激光瞄具等。
20倍放大的望远瞄准镜望远镜式瞄具,因为依赖天然的可见光,也被称为白光瞄准镜。
利用望远镜折射的原理,将远处的景象放大。
瞄准镜的光学系统通常在合适位置配有标线,能够给使用者提供精确的瞄准参照。
和机械瞄具不同,光学瞄具能同时看清标线和目标,为精确瞄准提供了很大的便利。
但也会因为光通量大,也就是可见光强烈,导致无法瞄准和对人眼产生损伤的缺点。
通常外观常见镜内标线夜视成像微光式瞄准镜,更通俗的说法就是夜视瞄准镜。
一种是增强目镜一端的光度,是最简单的夜视仪,但是需要适合在有微弱光源的环境使用,例如星光、月光、火光等,在全黑无光环境无法使用;另一种由仪器向外发射红外光束,照射目标,并将目标反射的红外图像转化成为可见光图像,全黑情况下可以进行观察。

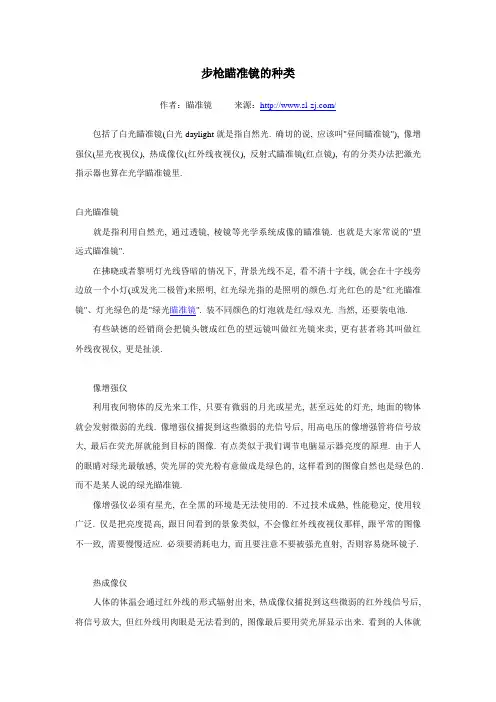

步枪瞄准镜的种类作者:瞄准镜来源:/包括了白光瞄准镜(白光daylight就是指自然光. 确切的说, 应该叫"昼间瞄准镜"), 像增强仪(星光夜视仪), 热成像仪(红外线夜视仪), 反射式瞄准镜(红点镜), 有的分类办法把激光指示器也算在光学瞄准镜里.白光瞄准镜就是指利用自然光, 通过透镜, 棱镜等光学系统成像的瞄准镜. 也就是大家常说的"望远式瞄准镜".在拂晓或者黎明灯光线昏暗的情况下, 背景光线不足, 看不清十字线, 就会在十字线旁边放一个小灯(或发光二极管)来照明, 红光绿光指的是照明的颜色.灯光红色的是"红光瞄准镜"、灯光绿色的是"绿光瞄准镜". 装不同颜色的灯泡就是红/绿双光. 当然, 还要装电池.有些缺德的经销商会把镜头镀成红色的望远镜叫做红光镜来卖, 更有甚者将其叫做红外线夜视仪, 更是扯淡.像增强仪利用夜间物体的反光来工作, 只要有微弱的月光或星光, 甚至远处的灯光, 地面的物体就会发射微弱的光线. 像增强仪捕捉到这些微弱的光信号后, 用高电压的像增强管将信号放大, 最后在荧光屏就能到目标的图像. 有点类似于我们调节电脑显示器亮度的原理. 由于人的眼睛对绿光最敏感, 荧光屏的荧光粉有意做成是绿色的, 这样看到的图像自然也是绿色的. 而不是某人说的绿光瞄准镜.像增强仪必须有星光, 在全黑的环境是无法使用的. 不过技术成熟, 性能稳定, 使用较广泛. 仅是把亮度提高, 跟日间看到的景象类似, 不会像红外线夜视仪那样, 跟平常的图像不一致, 需要慢慢适应. 必须要消耗电力, 而且要注意不要被强光直射, 否则容易烧坏镜子.热成像仪人体的体温会通过红外线的形式辐射出来, 热成像仪捕捉到这些微弱的红外线信号后, 将信号放大, 但红外线用肉眼是无法看到的, 图像最后要用荧光屏显示出来. 看到的人体就是一团亮光, 分辨率较高的热成像仪通常是黑白的.热成像仪通过探测人体的红外线工作, 在全黑环境也能使用. 红外线穿透烟雾的能力也比较强, 而且可以发现隐藏在树林里的人. 不过红外线无法穿透玻璃, 看不到窗户后面的人. 再者, 热成像仪的分辨率不如像增强仪, 在需要识别面容外貌以区分指定目标的场合, 热成像仪局限较大. 也就是说, 热成像仪只能区分有没有人, 而分不清到底是谁.红外线用肉眼是看不到的, 所以不要听信某些推销员所说的"红色镜头就是红外线", 热成像仪是所有瞄准镜里面最贵的. 瞄准用的热成像仪, 荧光屏通常是黑白的, 最多也就是单色的.反射式瞄准镜通过一块玻璃反射十字线, 类似于战斗机上面的HUD, 射手通过玻璃能同时看见目标和十字线. 由于通常十字线被简化为一个红色亮点, 因此又被称作"红点镜". 一般来说, 反射式瞄准镜是没有放大效果的. 不过有的把望远光学系统加到反射镜上来, 就得到了2倍~4倍的放大作用. ACOG就属于4x倍率的红点镜.反射式瞄准镜瞄准速度快, 适合近距离格斗, 远程瞄准效果较差, 而且要消耗电力.。
瞄准镜的简易中文说明书(共5页) -本页仅作为预览文档封面,使用时请删除本页-瞄准镜的简易中文说明书简单了解瞄准镜的结构:基本的瞄准镜分类包括:定倍瞄准镜和变倍瞄准镜定倍瞄准镜:目镜,物镜,镜管,分划板,镜片,高低左右弹道调节钮变倍瞄准镜:目镜,物镜,镜管,分划板,镜片,高低左右弹道调节钮,变倍环其它瞄准镜还有:双光瞄准镜:基本的瞄准镜+双光调节旋钮侧调焦瞄准镜(即为带SF的瞄准镜):基本的瞄准镜+侧调焦旋钮物镜调焦瞄准镜(即为带AO的瞄准镜):基本的瞄准镜+物镜调节钮(以此类推,如果是带AO,双光的瞄准镜,就是一款基本的瞄准镜+双光调节旋钮+物镜调节钮)对瞄准镜的各个结构解释及分析:目镜:即为靠近眼睛的那边。
物镜:即为看物体的那边。
镜管:这个应该不用解释。
分划板:主要分为玻璃分划板,金属丝分划板分划:常见的分为普通十字分划,密位分划,圈心分划。
(其它还有:五线分划,圈心密点分划,战术型复合分划,狩猎密位分划,倒塔式分划,密线分划,菱形分划等。
)国外的客户一般使用十字分划,简单,不挡住目标。
对于密位分划,一般是专业的狙击手使用。
对比十字分划,密位分划除了可以估算距离外,还可以增加射击的多个参考点。
镜片:分为不同级别,A+,A-,B+,B-,C+,C-(以好到次)镜片镀膜:分为红膜,蓝膜,绿膜,绿色宽带镀膜不同膜层的区别:红膜:成像略偏蓝,冷色调,雪地上,烈日下的最佳选择。
蓝膜:成像略偏黄,使用较为常见。
绿膜:成像略偏红,使用与绿色宽带镀膜容易混淆。
弹道调节钮即为调节弹道的高低和左右。
瞄上的两个旋钮分别控制弹道的高低左右。
上面写有UP的,顺着箭头的方向表示弹道向上调,反方向为向下调。
侧面写着L的为LEFT,顺着箭头的方向表示弹道向左调,反之,向右调。
原则是先调好左右,再调上下。
调节的每一个响声为一个咔嚓值,这个值的大小为,在一百码处,弹道的移动距离为1/4英寸。
其中1/4英寸=厘米调多少下的计算公式为:应调几下咔嚓值=100*偏差(厘米)/目标距离(米)/(请注意弹道调节钮上的标识。
国产轻武器瞄准镜分划解读提起光学瞄准镜,相信对很多人来说既熟悉又陌生。
熟悉的是,光学瞄准镜拉近了人眼与目标的距离,似乎瞄准目标射击即会百分之百命中目标;陌生的是光学瞄准镜中有如此多的分划,如何瞄准又令人一时摸不着头脑。
本文即展示几款我国主流轻武器的瞄准镜镜内“景观”,带你解读其中的内涵——目前,我军枪械瞄准镜的使用已比较普遍,但很多射手对瞄准镜特别是镜内分划了解不多,对瞄准镜的许多功能不知道如何使用,这不仅是对瞄准镜这一装备的无形浪费,也不利于射手提高射击技能。
本文在此将几种常用国产瞄准镜的分划作一解读,期望借此拓展读者“视野”,了解瞄准镜的内涵。
解读之前,首先简要介绍一下瞄准镜的相关知识。
配用微光瞄准镜的95式步枪瞄准镜点滴光学瞄准镜无论在结构还是性能上都经历了一个发展过程。
早期的瞄准镜结构简单,功能较少,通常分划板上只有一个用作瞄准的十字刻线。
而现代瞄准镜分划板上除了瞄准分划外,还有方向分划、测距分划等,既可瞄准目标,还可实现对方向偏差量的修正及概略测距等。
根据其放大倍率的不同,瞄准镜可分为固定倍率和可调倍率两种。
如4× 28是指物镜直径28mm,放大倍率为4倍的固定倍率瞄准镜;3~9×40则是指物镜直径40mm,放大倍率为3~9倍的可调倍率瞄准镜。
瞄准镜还有两个重要的参数:出瞳直径和出瞳距离。
出瞳直径即影像通过瞄准镜在目镜上形成的光斑大小。
出瞳直径越大,所观测到的景物就越明亮,其有利于在暗弱光线下的观测和瞄准,但该数值通常要与人眼瞳孔大小(约3~7mm)相匹配。
出瞳直径的计算方法是瞄准镜的物镜直径与放大倍率的比值,比如4×28的瞄准镜,其出瞳直径为28/4=7mm。
由此可以看出,对于物镜直径一定的瞄准镜而言,放大倍数越高,出瞳直径就越小,从而所观测到的目标就越暗淡,所以在黎明或黄昏等光线比较昏暗的环境下,应使用低放大倍率的瞄准镜或调低瞄准镜的放大倍率。
出瞳距离是指能看清整个视场时人眼距目镜的最远距离。
瞄准镜历史及其分类介绍作者:瞄准镜来源:/瞄准镜,或称光学瞄准装置(optical sight),其起源已经很难考证。
据说至少在16世纪的欧洲,就已经有人尝试过在枪托上固定眼镜镜片。
有文字记载,在19世纪以前,火器上已经有了望远镜式的瞄准装置,可用于在弱光条件下的瞄准。
到了19世纪40年代,一些美国枪械技工就开始制造带光学瞄准装置的枪械。
1848年纽约州的摩根.詹姆斯设计了一种与枪管同样长度的管形瞄准装置,该装置的后半部安装了玻璃透镜,并有2条用于瞄准的十字线。
后来,类似的瞄准装置在美国内战中得到应用。
但真正具有实用价值的瞄准镜,则诞生在1904年,由德国的卡尔蔡司研制,并在第一次世界大战中使用。
在第二次世界大战中,瞄准镜开始发展成熟。
发展到现在,准镜主要分为以下三大类:望远式瞄准镜(Telescopic sight)、准直式瞄准镜(Collimating optical sight)、反射式瞄准镜(Reflex sight)。
其中以望远式瞄准镜和反射式瞄准镜最为流行。
上图是这两类瞄准和普通的机械瞄具(iron sight)的效果对比。
上述两类瞄准镜主要在白天使用,因此又被统称为白光瞄准镜(day scope/sight),另外还有供夜间瞄准用的夜视瞄准镜(night scope/sight),是在上述两类瞄准镜上加上夜视装置,而按夜视装置的种类,又可分为微光瞄准镜、红外瞄准镜(又可细分为主动红外和热成像两类)。
望远式瞄准镜(telescopic sight)具有放大作用,能看清和识别远处的目标,适用于远距离精确射击。
由于常常用作狙击用途,因此又常常被称为狙击镜(sniper scope)。
望远式瞄准镜的光学系统仍然是沿用加上转象系统的开普勒式望远系统,如左图所示。
基本结构是物镜、倒象透镜和目镜,再加上分划板组成。
分划板上有瞄准标记,通过移动分划板或使用不同位置的分划来瞄准不同距离的目标。
有些瞄准镜还有变倍功能,用较低的倍率搜索和瞄准近距离的目标,用较高的倍率射击远距离的目标。
瞄准镜的基本调节使用,以及前置后置型号的划分小知识按照是否变倍分类:定倍瞄准镜、变倍瞄准镜按照分化材质分类:分划板瞄准镜、分化丝瞄准镜按照分化位置分类:前置瞄、后置瞄【定倍瞄准镜】倍率固定,通常没有变倍装置,这种瞄准镜零倍件小,光学成像好.成像时扭曲小,而且抗震性最好,工作稳定.缺点是倍率过于固定,不利于战场或狩猎时的应变.倍率太高时不利于近距离射击,倍率太小时,不利于远距离观测.所以以般常有望远镜或配备高倍望远镜的观察人员作辅助.定倍镜常用为军方的狙击镜或打靶用的竞赛镜。
【变倍瞄准镜】镜体内采用了变倍镜组.可以实现从低倍到高倍间的转换,这种瞄准镜通用性好,可以实现近距观察,远距精确瞄准.灵活性更好.但是缺点是活动部件过多.有时在高震动高冲击的,总体工作寿命比定倍型略差一些【按照分化材质分:分划板瞄准镜、分化丝瞄准镜】【分化丝瞄准镜】分化丝的瞄准镜整体比较轻便,不容易掉灰,不能承受很强的冲击力,抗震性较差。
【分划板瞄准镜】分化板的瞄准镜对装配的人工技术和装配环境的清洁度要求高,容易潮湿掉灰,影响视野,但是抗震性强。
【按照分化位置分:前置瞄、后置瞄】【后置瞄准镜】分化在变倍镜组之后靠近目镜位置为后置,调节倍数时,画面会变化但分化不会随着倍数的变化而变化,靠分化来测量物体的大小和远近容易造成误差。
【前置瞄准镜】分化在变倍镜组之前靠近物镜位置为前置,调节倍数时,分化和被观察目标同事随着倍数的变化而变化。
理论上误差为零,是近几年发展起来比较高端的瞄准镜。
前置后置屈光度调节圈功能:由于射击者的视力每人均有不同的差异,比如有的正常,有的近视,有的老花,通过目镜组的屈光度调节圈,可以改变目镜组的光路,使之和使用者的视力匹配。
注意:有的型号的屈光度调节圈内部没有限位装置,不能拧得太出来,轻则密封圈脱落,重则调节镜筒拧掉并脱落。
调节钮功能:1高低调整:UP顺时针拧动表盘,分划线向上移;逆时针拧动表盘,分划线会向下降。
瞄准镜工作原理
瞄准镜是一种用于瞄准目标的光学仪器,广泛应用于军事、狩猎、射击等领域。
它的工作原理是利用光学原理将目标放大,使射手能够更加准确地瞄准目标。
瞄准镜的主要部件包括物镜、目镜、调焦机构、放大倍率调节机构和瞄准十字线。
物镜是瞄准镜的前部,它负责收集光线并将其聚焦在瞄准镜内部。
目镜是瞄准镜的后部,它负责将聚焦后的光线投射到射手的眼睛中。
调焦机构用于调节物镜和目镜之间的距离,以便获得清晰的图像。
放大倍率调节机构用于调节瞄准镜的放大倍率,以便更好地观察目标。
瞄准十字线是瞄准镜的核心部件,它用于瞄准目标。
瞄准镜的工作原理可以简单地概括为:物镜收集光线并将其聚焦在瞄准镜内部,然后通过调焦机构和放大倍率调节机构将图像放大并调节清晰度,最后通过目镜投射到射手的眼睛中。
瞄准十字线则用于瞄准目标,射手通过调整瞄准十字线的位置将其对准目标,然后进行射击。
瞄准镜的工作原理虽然简单,但是它的精度和稳定性对于射手来说至关重要。
瞄准镜的精度取决于物镜和目镜的质量、放大倍率调节机构的精度以及瞄准十字线的精度。
稳定性则取决于瞄准镜的结构设计和材料选择。
因此,选择一款高质量的瞄准镜对于射手来说非
常重要。
瞄准镜是一种非常重要的光学仪器,它的工作原理是利用光学原理将目标放大,使射手能够更加准确地瞄准目标。
选择一款高质量的瞄准镜对于射手来说非常重要,它的精度和稳定性对于射手的射击准确度有着至关重要的影响。
瞄准镜的分类
作者:瞄准镜来源:/
瞄准镜的分类
1光学瞄准镜,分为白光式和夜视瞄具两种,白光瞄一般分为三类:
第一类,开普勒式白光瞄准镜,这是我们最常见的一种光学瞄具,基本上所有的军队警方猎人射击运动用用的全部是这种产品,该产品结构简单,普及率极高。
这个是目前较为常见的一种瞄具,在目镜筒上方还有灯光照明,主要用于分划线的照明,利于晚上射击使用。
第二类,伽利略式白光瞄准镜,这一种常用于高射机枪对空射击。
不同于对地瞄具。
所以在本文中不谈了。
第三类,光点反射式瞄准,中国人俗称为红点式,这种产品又分为两类,一类是敞开的窗式,这种结构简单,成本低,但是易受到外力损坏,第二类是将红点置于一个镜筒中,这种结构可靠,不易损坏。
很多军用型使用的是内红式。
瞄准镜的光学原理
按工作模式来讲,光学瞄具分为两类,一类是纯光学瞄具,只是光学玻璃和机械零件组合,这类瞄具主要是以白光式为主,另一类为光电式。
光电式也有两个分枝,一类是早期的结合夜视器材形成的夜视瞄具,还有一类是利用加装激光测距和显示屏及弹道软件类火控系统的全功能瞄具。
以前这种瞄具以前用于火炮和坦克等大型兵器,现在随着IC设计和制造业的发展,火控配件的体积也减少到以前的几分之一或十几分之一。
这种瞄具也有枪械专用型了。
开普勒式瞄准镜,实际上是一个单筒望远镜,这个望远镜由两个凸透镜组成,两个透镜的成像焦点互相重合,在两个凸透镜的焦点中间放一个分划板,这样一来,人们通过望远镜看到远方的目标时,在成像焦点中间的分划线正好可以压在目标上,起到了瞄准作用。
光学瞄准镜,一般是开普勒式的光学原理。
如图中的A镜,就是一个简易的开普勒光学瞄准镜原理图。
两个凹透镜,互相作用。
当每个两个镜片的焦点互相重合时,在人的眼中即公出现一个远处的物体被放大的像。
一般而言,成像的倍率是以物镜的焦距夹角和目镜的焦距夹角相除。
比如图A中,目镜的夹角是物镜的四倍,那么这个望远镜的倍率即是四倍。
一般而言,在望远镜中放一个十字分划板,把分划板的位置放在物镜和目镜的焦点重合处,这时人的眼中,就会同时出现物体的成像和十字分划线的成像。
这就是瞄准镜的原理。
军用步枪,机枪和大部分瞄准镜全部是这种原理。
转像镜组的功能是:把远处的成像转为正立的。
因为开普勒的镜子,成像是标准的倒立和左右颠倒像。
没有转像镜,瞄准镜的工作就会成为不可能。
屈光度调节机构的功能是:人的眼睛视力不同,不同的生活环境导致了人的眼球内部发生结构性的改变。
常有人会产生老花,近视等问题,这时屈光度镜片的功能就是将光学瞄准镜的成像光束进行调节,将其光束进行微小的改变和修正,这样到人的眼球中后,以适应每个人的眼部不同结构的微小差异。
第3课:瞄准镜是如何进行瞄准的,谈瞄准镜的工作原理
经过了前面的讲解,我们知道了,瞄准镜的内部结构大概是怎么样的了。
现在我们用最简单的话来描述一下瞄准镜的工作过程:
假如我们的瞄准镜前方,有一头鹿,瞄准镜的物镜将远处的鹿,利用透镜成像的原理,会聚到分划板上,此时目镜的成像焦点也和分划板精确重合。
当目镜焦点,物镜的成像点,分划板,三者精确的会聚在一个平面上时,即形成了精确的瞄准。
这就是光学瞄准镜的工作原理。
全世界所有的军用瞄准镜民用瞄准镜都是利用这个原理工作的,当然在实际瞄准镜中,内部还有转像镜组,用来将物体的成像由倒像转为正像。
