三元液液平衡数据的测定

三元液液平衡数据的测定

-密度
-活度系数
G 结果及讨论
⑴温度和压力对液液平衡的影响如何？ ⑵分析实验误差的来源？
⑶试述作出实验系统液液平衡相图的方法。
D 实验装置及流程
⑴木质恒温箱 • 作用原理：由加热器加热并用风扇搅动气流，促使箱内温 度均匀，温度由半导体温度计测量，并由恒温控制器控制 加热温度。实验前应先接通电源进行预热，使温度达到 25℃，并保持恒温
导体温 度计
恒温 控制 箱
风扇
木箱
三角 烧瓶
电磁 搅拌 器
电加 热器
⑵实验仪器包括电光分析天平，具有侧口的 100mL三角磨口烧瓶及医用注射器等 ⑶实验用料：醋酸、醋酸乙烯和去离子水，它们 的物理参数如下表：
B 实验原理
三元液-液平衡数据的测定，有两种方法 方法一： ①配制一定的三元混合物，在恒温下搅拌，充分 接触，以达到两相平衡。 ②静止分层，分别取出两相溶液分析其组成 优点：可直接测出平衡联结数据 缺点：分析常有困难
方法二：①用浊点法测出三元系的溶解度曲线，并确定溶解度 曲线上的组成与某一物性的关系 ②测定相同温度下平衡结线数据，根据已确定的曲线 来决定两相的组成
0.070
0.05 0.10
0.15
0.35 0.30
0.25
4
5
0.20
0.25
0.081
0.121
0.719
0.629
4
5
0.20
0.15
0.747
0.806
0.053
0.044
6
0.30
0.185
0.515
6
0.10
0.863
0.037
②将温度、溶液的HAc、H2O、VAc质量分数输入 计算机，得出两液相的计算值（以摩尔分数表示） 及实验值（以摩尔分数表示）进行比较。 主要符号说明：K-平衡常数 X-液相摩尔分数

三元相图教程ppt课件

三元相图教程ppt课件
分系统组成表示法
6
确定一点的组成
1、平行线法（三线法）
7
2、双线法确定三元组成
b
c
a
8 8
• 如果三元相图的组分已知就可以在浓度三 角形中确定相应的位置。
O的组成为： A——30% B——60% C——10% 那么O点应该 在哪里呢？
9
三、三元系统组成
C
中的一些关系
1、等含量规则
在等边三角形
B
M1＋M2-M3＝M
从M1＋M2中取出M3愈多，则M点离M3愈远。 16
（3） 共轭位置规则
在三元系统中，物质
组成点M在的一个角顶
之外，这需要从物质M3中 取出一定量的混合物质M1 ＋M2，才能得到新物质M， 此规则称为共轭位置规则。
由重心规则：
M1＋M2＋M＝M3 或：M＝ M3 －(M1＋M2)
液相点
固相点
49
C
D
F
C .G
e4
3 E Pm
A
S
A
e1
Q
析晶路程：
液相点
e3
．B
S
(3).分析：3点在C的初晶区内，开始
析出的晶相为C，在ASC内，最终析 晶产物为A、S、C，析晶终点在E点， 结晶终产物是A、S、C。途中经过P 点，P点是转熔点，同时也是过渡点。 B L+B S+C
固相点
50
Q/
S/
A/
L+B
B/ 29
1) 几条重要规则
（1）连线规则：用来判断界线的温度走向；
定义：将界线(或延长线)与相应的组成点的连线
相交，其交点是该界线上的温度最高点；温度走
向是背离交点。在连线的同时也就划出了副三角

三元系统相图

三元系统相图
第五节
三元系统相图
一、三元系统相图概述
三元凝聚系统相律： F＝C－P＋1＝4－P
1、三元系统组成表示方法
——浓度（组成）三角形 应用： 1）已知点 的位置， 确定其组成； 2）已知组成，确定 点的位置；
双线法：
2、浓度三角形规则
（1）等含量规则 等含量规则：平行于浓度 三角形一边的直线上的各点， 其第三组分的含量不变，即： MN线上C％相等。
在在mn外mpn二三元系统相图基本类型一具有一个低共熔点的简单三元系统相图二生成一个一致熔融二元化合物的三元系统相图三具有一个一致熔融三元化合物的三元系统相图四生成一个不一致熔融二元化合物的三元系统相图五具有一个不一致熔融三元化合物的三元系统相图六生成一个固相分解的二元化合物的三元系统相图七具有多晶转变的三元系统相图八形成一个二元连续固溶体的三元系统相图九具有液相分层的三元系统相图一具有一个低共熔点的简单三元系统相图1立体相图2平面投影图投影图上温度表示法
T转 > Te3 、 T转 < Te2——多晶转变点P
T转 < Te2 、Te3——多晶转变点P1、P2
（八）形成一个二元连续固溶体的三元系统相图
（九）具有液相分层的三元系统相图
总结：
分析实际三元系统（复杂三元系统）相图的步骤
一、判断化合物的性质；
二、划分副三角形； 三、判断界线上温度变化——连（结）线规则； 四、判断界线性质——切线规则； 五、确定三元无变量点的性质——重心原理；
（三） 具有一个一致熔融三元化合物的三元系统相图
（四） 生成一个不一致熔融二元化合物的三元系统相图 1、相图组成
（1）不一致熔融化合物S不在自己的相区内； （2）化合物S性质的改变，导致CS连线、无变 量点P、界线的性质改变。 （a）CS连线 （b）无变量点：P点

三元相图ppt

三元相图ppt
三元相图的分析技巧
相态的分析
确定三元相图的三个相态
根据三元相图中的三个区域，可以确定三元相图的三个相态，即液相、固相和气 相。
确定相态之间的转化
三元相图中不同相态之间的转化与成分和温度有关，可以根据相图中的成分和温 度范围确定不同相态之间的转化条件。
结晶过程的分析
分析结晶过程
三元相图中的结晶过程分析需要了解不同成分的溶液中结晶 过程的特点，以及结晶过程中成分的变化规律。
材料科学的基础研究
三元相图的研究也是材料科学基础研 究的重要组成部分。通过对三元相图 的深入研究，可以更好地理解物质的 本质和规律，为材料科学的其他领域 提供基础支撑。
THANKS
谢谢您的观看
新型材料的探索
研究者们通过实验探索新型材料的三元相图，以寻找具有更优性能的相变材料， 应用于能源、环保等领域。
理论研究进展
计算方法的改进
研究者们不断改进计算方法，以更准确地预测三元相图中的 相行为。
分子动力学模拟
利用分子动力学模拟技术，研究者们可以模拟真实材料的三 元相图，为理论预测提供更为准确的依据。
多晶型和同素异构体的存在
在某些三元体系中，可能存在多种晶型和同素异构体，这些不同结构的物质在物理和化学 性能上可能存在显著的差异，因此如何考虑这些差异对三元相图的影响也是一个重要的问 题。
三元相图未来研究方向的建议
加强实验研究
由于三元相图的复杂性，实验研究仍然是确定三元相图最准确的方法。因此，需要发展新的实验技术，提高实验的精度和效 率，同时需要建立更加完善的数据库和理论模型来描述和预测三元相图。
应用研究进展
能源储存与运输
研究者们正在研究如何利用三元相图优化能源储存与运输过程中的性能。例 如，优化相变材料在储存和运输过程中的热力学性质。

第七章 萃取

第七章 萃取

第三节
萃取过程的计算
萃取操作的自由度
在萃取过程的计算中,无论采用单级或多级萃取操作， 离开萃取器的两相互呈平衡。
萃取器的实际级数：
N P NT /
η——总的级效率，实验确定。
一、单级萃取的计算
1、工艺流程与相图
S
S
2、图解法求解
yS , y A k A xA , xR (或x ) 求解： S , E , R, y E
tg ( MR)
E R

x A ,M x A , R x S ,M x S , R
表示混合物组成的M点的位置必在R点E点的连线上。
E R

RM EM
物料衡算的简捷图示方法，称为杠杆定律
从上图中M可表示溶液R和溶液E混合之后的数量 和组成，则称M为R和E的和点；
反之当从M点中移去一定量与组成的液体E液体， 表示余下的溶液组成的点R必在EM联线的延长线上， 其具体位置同样可由杠杆定律确定：
E R
RM
R

RM ME
ME
▲
M
E
R· RM E· ME
即：
E R

RM ME
2、由物料衡算得到： A
混合物E的组成为:
xA, E、xB, E、xS , E
混合物R的组成为:
xA, R、xB, R、xS , R
混合物M的组成为:
xA,M xA,R
xA,E
xA,M、xB,M、xS ,M
B
xSR xSM xSE
溶剂S必须满足两个要求: (1)溶剂不能与被分离混合物完全互溶，只能部分互溶；
(2)溶剂对A、B两组分有不同的溶解能力，或者说溶剂具有选择性：

化工热力学--相平衡与化学反应平衡PPT(38张)

化工热力学--相平衡与化学反应平衡PPT(38张)

ni0
i

0 id
ni nio i
n n i( n i0 i) n 0
n n i n 0 n i0 i
yi

ni n

ni0 n0
i
如果系统中有N个组分，同时有r个独立反应发生
r
dni d i,j j
——微分检验法或点检验法
x11 x10
ln
1 2
d
x1

0——积分检验法或总体检验法
SA SB SA SB
0.02——符合热力学一致性校验
SA
A
SB
B
ln 1 2
0
x0
x1
1
汽液平衡数据的面积校验法
恒压数据检验 d p 0
x11ln
x10
12dx1xx1101
1)
，上式变为：
lnH 1lnH 1 (S )V 1 (R p T p 2 S)R A T(x2 2 1 )
该式称为Kritchevsky-Kasarnovsky方程。
溶解度与温度的关系 考虑纯溶质气体与溶液呈平衡：G1G G1
G 1G 1Gf(T,p,x1)
在等压的条件下，微分上式：
重要内容
相平衡的判据与相律
相平衡的判据
含有个相和N个组分的系统达到相平衡时
ii ....i ( i 1 ,2 ,....,N )
由逸度的定义dGi di RTdlnfˆi(等T )和上式可得
f ˆ i f ˆ i ...... f ˆ i ( i 1 ,2 ,....,N )
?相平衡的判据与相律?单元系统的汽液相平衡及其计算?液液平衡固液平衡和含超临界组分的相平衡?二元系统的汽液相平衡及其计算?第5章相平衡热力学?汽液相平衡实验数据的热力学一致性检验?重要内容??书山有路勤为径学海无涯苦作舟书到用时方恨少事非经过不知难?相平衡的判据与相律?相平衡的判据含有??个相和n个组分的系统达到相平衡时由逸度的定义等t和上式可得因此系统达到相平衡时除了各相的温度t压力p相同外组分i在各相中的逸度应相等??书山有路勤为径学海无涯苦作舟书到用时方恨少事非经过不知难?相律?表征相平衡系统强度状态的变量称作相律变量

三元相图ppt

智能化数据库
通过建立智能化数据库，可以实现对大量计算结果的自动分析和处理，从而更好地挖掘三 元相图中的信息。
06
其他相关三元相图的内容
三元合金的物理性质
液相线
三元合金在一定温度和压力下， 各相之间的混合物处于平衡状态 ，此时液态三元合金的最低共晶 成分的液相组成点连接形成的曲 线。
固相线
三元合金在一定温度和压力下， 各相之间的混合物处于平衡状态 ，此时固态三元合金的共晶成分 的固相组成点连接形成的曲线。
数据库管理系统
通过建立数据库管理系统，可以将三元相图计算结果进行分类、整理和归纳，方 便研究人员进行查询和使用。
三元相图的集成与智能化研究
多尺度模拟
利用多尺度模拟方法可以将微观结构和宏观性能联系起来，从而更好地研究三元相图。
机器学习
机器学习技术可以对三元相图计算结果进行分析、归纳和预测，从而为研究三元相图提供 了新的思路和方法。
优化合金组织
通过三元相图，可以预测合金在不同温度和成分下的组织，进而优化合金组织结 构，提高材料综合性能。
材料制备
优化制备工艺
三元相图可以预测不同制备工艺下的材料相变行为，为制备 工艺的优化提供依据。
新型材料制备
利用三元相图可以设计新型的高性能材料，并通过合适的制 备工艺制备得到所需的材料体系。
工业生产过程
三元相图
xx年xx月xx日
目录
• 三元相图简介 • 三元相图的基本理论 • 三元相图的主要分析方法 • 三元相图的具体应用 • 三元相图的发展趋势和前景 • 其他相关三元相图的内容
01
三元相图简介
定义和意义
定义
三元相图是一种图形表示，主要用于描述 三个变量或三种物质之间的相互关系。

Na2O-Al2O3-H2O系平衡状态图(精)

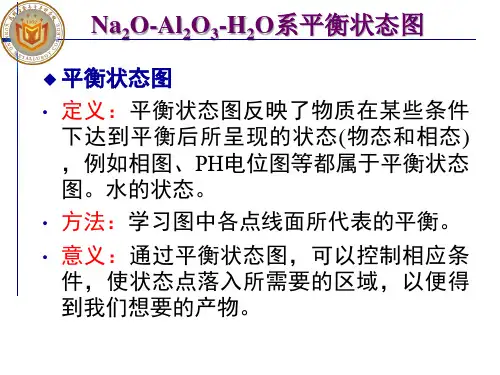

Na2O-Al2O3-H2O系平衡状态图
•
•
从以上分析可知：氧化铝在氢氧化钠溶液 中的溶解度随氢氧化钠的浓度增加而增加， 但是当氢氧化钠的浓度达到某一限度后， 氧化铝的溶解度反而随着氢氧化钠的浓度 增加而下降，使氧化铝在氢氧化钠溶液中 的溶解度曲线出现最高值。出现这种情况 的原因是不同浓度的溶液所对应的平衡固 相不同。 在氧化铝生产中，铝酸钠溶液的组成总是 位于状态图的Ⅰ、Ⅱ区内。
Na2O-Al2O3-H2O系平衡状态图
Na2O-Al2O3-H2O系平衡状态图
•
拜耳法生产氧化铝 就是根据 Na2O-Al2O3H2O 三元系平衡状态图中氧化铝溶解度等 温线的上述特点 ( 左段线 ) ，利用浓苛性碱 溶液在高温下溶出铝土矿中氧化铝(三水铝 石或一水铝石)，然后再经冷却和稀释使氢 氧化铝（三水铝石）过饱和而结晶析出。
Na2O-Al2O3-H2O系平衡状态图
•
I 区 (OBCDO) ：是氧化铝和含水铝酸钠的 未饱和区，它有溶解这两种物质的能力。 当其溶解三水铝石 (氢氧化铝)时，溶液的 组成将沿着原溶液点与 T点(如果是一水铝 石则是 H 点 ) 的连线变化，直到连线与 OB 线的交点为止，即这时溶液已达到平衡浓 度。原溶液组成点离 OB 线越远，其未饱 和程度越大，能够溶解的氢氧化铝数量越 多。当其溶解固体铝酸钠时，溶液的组成 则沿着原溶液组成点与 E点(如果是无水铝 酸钠则是 H 点 ) 的连线变化，直到连线与 BC线的交点为止。
Na2O-Al2O3-H2O系平衡状态图
不同温度下的平衡状态图
实验测定曲线 溶解度等温线
Na2O-Al2O3-H2O系平衡状态图
结论：
（1）溶解度与碱浓度关系 • 各个温度下的溶解度等温线包括两个线段 ，这两个线段的交点为该温度下溶解度的 最大点。它说明在所有温度下，氧化铝的 溶解度都是随着溶液中苛性碱浓度的增加 而增大，但当苛性碱浓度超过某一限度后 ，氧化铝的溶解度又随苛性碱浓度的增加 而降低。因此生产中需要合适的苛性碱浓 度，以便铝土矿中的氧化铝能更大程度的 溶解进溶液。

第五章 液体三元流动基本原理w


第 五 章 液 体 三 元 流 动 基 本 原 理
u dr 0
水力学
第 五 章 液 体 三 元 流 动 基 本 原 理
（2）流线方程：
由
u dr u x u y u z 0 dx dy dz
i
j
k
得出流线微分方程：
dx dy dz u x ( x, y , z , t ) u y ( x, y , z , t ) u z ( x, y , z , t )
1、液体微团运动形式： 平移、旋转和变形
u u0 dr ε dr
水力学
2、液体质点的基本运动形式分析
设微团平行于xoy平面的投影面为ABCD，在t瞬时，各 角点沿x,y方向的速度分量
第 五 章 液 体 三 元 流 动 基 本 原 理
水力学
液体质点的基本运动形式
d 1 u y ux ( ) z dt 2 x y
旋转角速度
水力学
角变形率
第 五 章 液 体 三 元 流 动 基 本 原 理
旋转角速度
1 uz u y ( ) x 2 y z
1 u y ux ( ) xy 2 x y 1 uz u y ( ) yz 2 y z
第 五 章 液 体 三 元 流 动 基 本 原 理
平移是指液体微团在运动
过程中任一线段的长度和
方位均不变。
平移速度为ux,uy
水力学
线变形是指液体微团在运动过程中仅存在各线段 的伸长或缩短。
第 五 章 液 体 三 元 流 动 基 本 原 理
ux (u x dx)dt u x dt x u x dxdt x
u y u x u z 线变形率分量： xx , yy , zz x y z

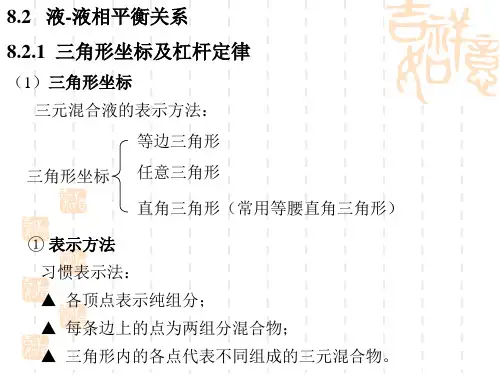

初中物理8.2 液-液相平衡关系8.2.1 三角形坐标及杠杆定律(1)三角形坐标 三元混
