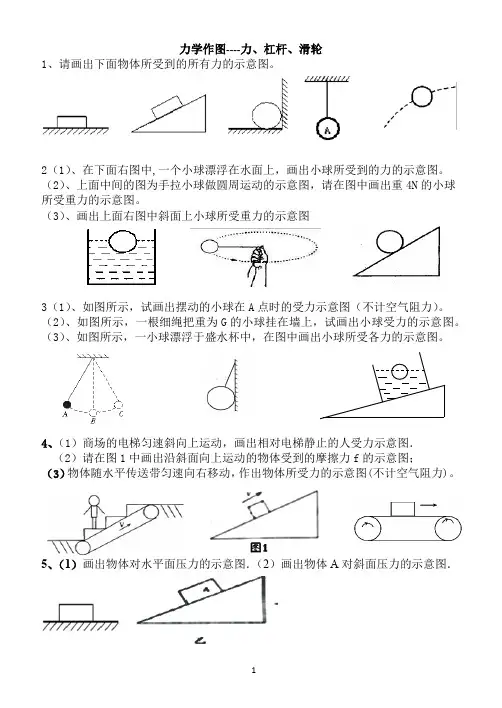

力学作图----力、杠杆、滑轮1、请画出下面物体所受到的所有力的示意图。
2（1）、在下面右图中,一个小球漂浮在水面上，画出小球所受到的力的示意图。
（2）、上面中间的图为手拉小球做圆周运动的示意图，请在图中画出重4N的小球所受重力的示意图。
（3）、画出上面右图中斜面上小球所受重力的示意图3（1）、如图所示，试画出摆动的小球在A点时的受力示意图（不计空气阻力）。
（2）、如图所示，一根细绳把重为G的小球挂在墙上，试画出小球受力的示意图。
（3）、如图所示，一小球漂浮于盛水杯中，在图中画出小球所受各力的示意图。
4、（1）商场的电梯匀速斜向上运动，画出相对电梯静止的人受力示意图．（2）请在图1中画出沿斜面向上运动的物体受到的摩擦力f的示意图；（3）物体随水平传送带匀速向右移动，作出物体所受力的示意图(不计空气阻力)。
5、（1）画出物体对水平面压力的示意图．（2）画出物体A对斜面压力的示意图．6、力臂作图17、力臂作图28、（1）如图所示，杠杆在力F1、F2作用下处于平衡状态。
请在图中作出F2的力臂L2及力F1。
（1）如图所示，杠杆在力F1、F2作用下处于平衡状态。
请在图中作出F2的力臂L2及力F1。
9、（1）如图，杠杆在图示位置静止，画出最小动力F及其力臂。
1、按要求完成图中滑轮组的绕法，或根据绕法完成对应的表达式．F=G F=G F=G F=G F=G F=G1、（1）如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线．（2）如图所示，某人站在地面提起物体B，画出最省力的绕线．（3）图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法（4）用滑轮组将陷在泥中汽车拉出来，试在图中画出最省力的绕绳方法．。
力学作图题（含答案详解）1．分析向右加速运动的小球的受力情况2．如图所示，作出斜面上物块的受力分析图。
3．物体在传送带上跟传送带一起匀速运动，对物体进行受力分析。
4．画出汽车匀速上坡时的受力示意图.5．画出小球在水中加速上浮过程中受力情况。
6．画出图(1)、(2)物体A的受力示意图7．画出风吹小球时，小球的受力示意图.8．如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。
9．如图，小球在水中正在下沉，请画出小球所受力的示意图。
10．如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。
11．请画出图中潜水艇上浮时所受力的示意图。
12．如图所示物块沿斜面匀速下滑，请画出物块的受力示意图13．如图所示，物体在表面粗糙的固定斜面上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。
14．汽车内的悬线上挂一小球m，在汽车底板上还有个物体M，当汽车做变速直线运动时，悬线与竖直方向成某一角度，如图所示，请面出M此刻的受力示意图15．物体A．B的重分别为20N、10N，如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图，并标出各个力的大小16．按要求作图：（1）如图所示，请在图甲中画出压缩的弹簧对拇指弹力的示意图；（2）如图所示，从斜面底端被弹簧弹出后的木块沿光滑斜面向上滑行的过程中受到力的示意图（不计空气阻力）；（3）如图所示，运动员在百米赛跑时的情景，请画出他的右脚对地面压力。
（O 点是力的作用点）；（4）每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示，一只丹顶鹤正沿直线朝斜向下方向匀速滑翔，作出此过程中丹顶鹤的受力示意图。
17．完成下图杠杆的动力臂。
18．在图中画出力F 的力臂。
19．在图中，画出力1F 和力臂2L ．20．在左图中画出力F的力臂；21．画出如图中杠杆的力臂．22．请画出图中拉力F对支点O的力臂l。
6.2 怎样描述力一．选择题（共7小题）1．拉断一根头发所需的力大约是（）A．17g B．0.17kg C．1.7N D．17N2．用手推开一扇窗，以下说法中正确的是（）A．只要用力大，推什么地方效果都一样B．只要用力大，向什么方向推效果都一样C．用力的大小、推的位置和推窗用力的方向，都将影响开窗的效果D．以上说法都不对3．如图是某同学所画的物体在四种情况下所受力的示意图，其中不正确的是（）A．水平面上匀速前进的箱子B．一对平衡力在水平方向所受到的力C．在水中下沉的物体所受到的力D．浮在水面上的木块所受到的力4．如图所示，物体甲、乙分别受到拉力F1、F2，由图可知下列答案中正确的是（）A．F1＜F2B．F1＝F2C．F1＞F2D．无法判断5．人游泳时，人在对水施力的同时，水也对人施加了一个力，这两个力的三要素（）A．都相同B．作用点相同C．大小相同D．大小，作用点相同6．起重机的钢丝绳用3000牛顿的力提起重物，如图所示，正确的是（）A．B．C．D．7．用力的图示表示力的方法，下列说法错误的是（）A．线段的长短表示力的大小B．线段末端的箭头表示力的方向C．只能用线段的起点表示力的作用点D．用线段的终点也可以表示力的作用点二．填空题（共5小题）8．人坐在沙发上，沙发会往下凹陷，这是力作用在沙发上产生的效果，但大人和小孩坐同样沙发时，沙发的凹陷程度不同，这说明。
9．车受到不同方向的力，会向不同的方向运动，这表明力的作用效果与力的有关。
10．为了形象的描述一个力，可用力的图示来描述。
在力的图示中，线段的长度表示力的，箭头的方向表示力的，线段的起点表示力的。
11．说明下列现象中是力的哪个要素在影响效果（1）拧螺丝时，手握在刀柄上比握在刀杆上省力（2）大人可将更重的石块举起来（3）起瓶盖时，手向下压起子将打不开瓶盖（4）甲、乙两同学用相同的力朝同一方向踢球，甲把球踢到半空中而乙却使球沿地面滚动12．一个同学用50N的力提一桶水上楼，这个同学提水桶的力的大小是N，方向是，作用点在上。
沪科版八年级物理下学期期末复习必刷作图题50题（phys小王老师）1.小明将一个西瓜和一个梨子放入水缸中，发现西瓜浮在水面上，而梨子却沉入水底，请你画出西瓜所受力的示意图2.木块在压力F和测力计作用下沿墙面向上匀速运动，请画出木块在竖直方向上受力的示意图．3.如图，一个物体在压力F的作用下静止在竖直墙面上，请作出该物体在竖直方向上所受力的示意图．4.如图是踢出去的足球运动轨迹，请做出足球所受力的示意图（不计空气阻力）5.如图所示，一个物体静止在水平面上，请作出水平面对物体支持力的示意图6.将小球放在压缩后的弹簧上，松手后，小球向上做加速运动，请画出小球受到的弹力和重力的示意图．7.请在图中画出压缩的弹簧对拇指弹力的示意图．8.将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上运动，请画出此时弹簧对小球的弹力示意图；9.如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F。
10.如图，弹簧在大小为2N的水平拉力下静止，请画出手受到弹簧的拉力的示意图。
11.如图所示，请画出压缩的弹簧对拇指产生弹力的示意图。
12.在图中，画出斜面上物体所受的重力G和斜面对物体弹力F的示意图。
13.如图，光滑竖直墙壁上用细绳悬挂着一个小球处于静止状态，画出小球所受弹力的示意图。
14.按照题目要求作图画出图甲中物体静止在斜面上时受到重力G和物体对斜面压力F的示意图．请在乙图中画出小球所受弹力的示意图．15.如下图玩具“不倒翁”被扳倒后会自动立起来．请在图甲中画出水平桌面对“不倒翁”支持力的示意图．在图乙中画出“不倒翁”所受重力的示意图。
(O为不倒翁的重心)16.如图所示，一个小球从斜面上滚下，请在图中画出小球所受重力的示意图．17.试作出漂浮在水面上的足球所受重力的示意图．18.请画出图中物体A所受重力G的示意图．19.如图所示，是一个重1N、体积为0.1m3的氢气球在地面附近沿竖直方向匀速升空的照片，请画出它受力的示意图（地面附近空气的密度为1.29kg/m3）．．20.如图所示，甲、乙两物体均在两个力的作用下处于静止状态，请在图中分别画出另一个力F221.如图所示，一物体随传送带一起匀速运动，画出物体所受各力的示意图。
初中物理力学受力分析示意图方法详解与例题精选方法详解对物体进行受力分析时，要正确画出力的示意图。
采用“三定三标”方法，具体步骤如下：1．“三定”（1）定作用点：在受力物体上面出作用点，压力作用点在接触面中心去，其他力的作用点都可以画在物体重心上。
如果物体同时受到几个力作用时，就将重心作为这几个力的作用点。
（2）定方向：以作用点为起点，沿力的方向画线段。
常见力的方向描述，如重力方向竖直向下，摩擦力方向与物体相对运动或相对趋势方向相反，压力、支持力方向与受力面垂直指向受力物体，拉力方向沿着绳子收缩的方向等。
（3）定长度：尽管长度不能准确的反映力的大小，但在同一图中，如果物体受到几个力的作用时，线段的长短要大致表示力的大小，力越大，线段应画得越长。
一对平衡力线段长度相同。
2．“三标”（1）标箭头：在线段的末端标上箭头表示力的方向。
（2）标符号：力一般用字母“F”表示，重力用符号“G”表示。
摩擦力一般用“f”表示。
（3）标数值和单位：若有力的大小，还应该在箭头旁边标上力的数值和单位。
3．画力的示意图需注意的问题（1）力的作用点一定要画在受力物体上，一般情况下，压力的作用点画在接触面上，其他力的作用点均可画在物体重心上（若是摩擦力使物体转动，则摩擦力只能画在接触面上），指定作用点的，只能画在指定作用点上。
当一个物体受多个力作用时，这几个力的作用点都要画在物体的重心上。
（2）在画力的示意图时，要正确分析物体的受力情况，若找不出一个力的施力物体，则该力一定是不存在的。
根据要求画出需要画的力（下一个专题详解）。
（3）受力分析的顺序：先分析重力，然后环绕物体一周找出与研究对象接触的物体，并逐个分析这些物体对研究对象的弹力和摩擦力，最后分析其他力。
简记为：重力一定有，弹力看四周，分析摩擦力，再看电磁浮。
类型一：画指定力的示意图1.如图所示是质量为50Kg的小明起跑时2.的情景，请画出小明所受重力（点O为重心）和右脚所受摩擦力的示意图。
专训1 力的作图1．画力的示意图的步骤：(1)确定力的三要素；(2)沿力的方向画一个带箭头的线段，用线段的起点或终点表示力的作用点，箭头方向表示力的方向；(3)在箭头旁写出力的符号和大小。
2．注意：重力的方向始终是竖直向下．．．．．．。
．．．．的，弹力的方向始终垂直于接触面重力作图1．“不倒翁”是许多同学喜欢的一种小玩具，如图所示的“不倒翁”质量为0.2 kg。
请在图中画出“不倒翁”所受重力的示意图(图中点O表示“不倒翁”的重心，g取10 N/kg)。
(第1题图) (第2题图)2．【中考·扬州】如图所示，小红站在上升的电梯上，作出她所受重力的示意图。
(O点为其重心) 弹力作图3．【中考·重庆】如图所示，请在O点画出足球受到的支持力F的示意图。
(第3题图) (第4题图)4．如图所示，圆球在水平地面上滚动，请画出球对地面压力的示意图。
5．如图所示，铁块静止在斜面上，画出铁块对斜面压力的示意图。
(第5题图) (第6题图)6．画出图中墙受到手指的压力F的示意图。
综合作图7．【中考·资阳】如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F。
(第7题图) (第8题图)8．【中考·贵州】物体A静止在水平面上，请画出物体A所受力的示意图。
9．在图中画出此时小球受力的示意图。
(第9题图) (第10题图)10．请在图中画出小桌的受力示意图。
11．【中考·无锡】如图所示，用手指顶在刻度尺上O点，刻度尺水平静止。
请在图中画出此时刻度尺受力示意图。
(第11题图) (第12题图)12．【中考·恩施】如图所示，用细线将小球挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。
13．【中考·黄冈】随着人民生活水平的提高，小汽车逐步走进千家万户。
如图所示，某家用小汽车静止在水平地面上，请在图中作出后轮受力的示意图。
