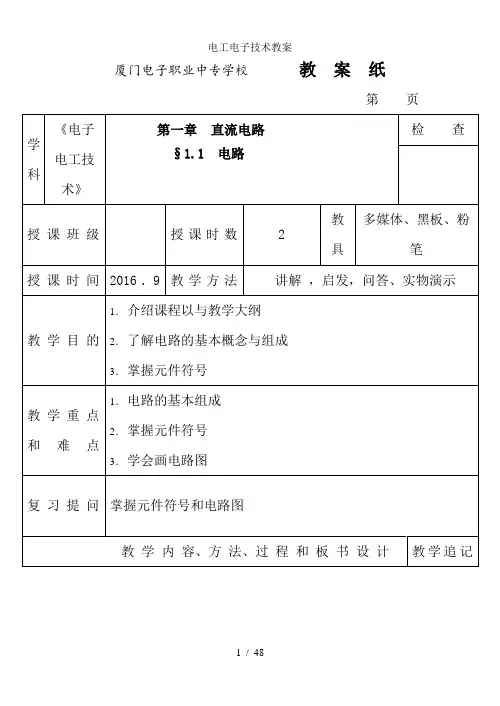

厦门电子职业中专学校教案纸第页§1.1 电路一、电路的基本组成1．什么是电路？电路是由各种元器件(或电工设备)按一定方式联接起来的总体，为电流的流通提供了路径。

图1-1 简单的直如图1-1所示。

提问2．电路的基本组成电路的基本组成包括以下四个部分：(1)电源(供能元件)：为电路提供电能的设备和器件。

(2)负载(耗能元件)：使用(消耗)电能的设备和器件(如灯泡等用电器)。

(3) 控制器件：控制电路工作状态的器件或设备(如开关等)。

(4) 联接导线：将电器设备和元器件按一定方式联接起来(如各种铜、铝电缆线等)。

教案纸附页第 1 页教学内容、方法、过程和板书设计教学追记3．电路的状态(1) 通路(闭路)：电源与负载接通，电路中有电流通过，电气设备或元器件获得一定的电压和电功率，进行能量转换。

(2) 开路(断路)：电路中没有电流通过，又称为空载状态。

(3) 短路(捷路)：电源两端的导线直接相连接，输出电流过大对电源来说属于严重过载，如没有保护措施，电源或电器会被烧毁或发生火灾，所以通常要在电路或电气设备中安装熔断器、保险丝等保险装置，以避免发生短路时出现不良后果。

二、电气元件符号三、基本电路图由理想元件构成的电路叫做实际电路的电路模型，也叫做实际电路的电路原理图，简称为电路图。

例如，图1-2所示的手电筒电路。

理想元件：电路是由电特性相当复杂的元器件组成的，为了便于使用数学方法对电路进行分析，可将电路实体中的各种电器画图讲解厦门电子职业中专学校教案纸第页教学内容、方法、过程和板书设计教学追记§1.2 电路的常用物理量1.2.1 电流一、电流的基本概念1．电流：电路中带电粒子在电源作用下有规则地移动（习惯上规定正电荷移动的方向为电流的实际方向）。

2．电流参考方向：是预先假定的一个方向，参考方向也称为正方向，在电路中用箭头标出。

（1）图1.2（a），I =3A计算结果为正，表示电流实际方向与参考方向一致。

项目一汽车信号灯电路的安装及测试项目目标了解电路的组成，建立电路模型的概念。

熟悉电路基本物理量和电路的三种工作状态，掌握电路元件的特性及参数。

熟悉电压源、电流源的概念及实际电源两种模型的等效变换。

能够识读电路图并能够根据电路图应用工具进行电路接线。

能正确使用常用电工仪表对电路元件进行检测。

熟悉电路连接的基本原则和安全规程，培养良好的职业素养和规范的操作习惯。

工作情境实训环境要求：本项目的教学应在一体化的电工技能实训室和电子装配实训室进行，实训室内设有教学区（配备多媒体）、工作区、资料区和展示区。

要配备常用的电工实验台等设备，以及万用表等常用工具。

指导要求：配备一名主讲教师和一名实验室辅助教师。

学生要求；根据班级情况进行分组，一般每组3-4名同学，选出小组长。

教学手段选择：1）主要应用讲授法、任务教学法、讨论法和演示法进行教学；2）采取多媒体教学与实物演示相结合；3）现场教学与动手操作相结合；4）教师主导与学生自主学习相结合。

测电笔a）旋具式b）数显式c）结构图1-1 测电笔的外形及结构操作方法：将食指与笔尾的金属接触，笔尖与被测导体接触，为便于观察应使氖管背光或将显示屏朝向自己。

为防止笔尖金属体触及皮肤，避免触电，在螺钉旋具式测电笔的金属杆上，必须套上绝缘套，仅留出刀口部分供测试需要。

使用测电笔首先应检查一下验电笔的完好性，然后在有电的地方验证一下，只有确认验电笔完好后，才可进行验电。

a）正确握法b）错误握法图1-2 测电笔的握法螺钉旋具俗称螺丝刀，又称为起子，是用于安装、紧固或拆卸螺钉的工具。

螺钉旋具的式样很多，根据其头部形状可将螺钉旋具分为一字形和十字形两种，按柄部材料可分为木柄和塑料柄两类，如图1-3所示。

一字形螺钉旋具常用的规格有50mm 、75mm 、100mm 、125mm 、150mm 、200mm 等，电工常备的是50mm 和150mm 两种。

十字形螺钉旋具按旋槽尺寸常用的规格有五种：0号适用于≤M2螺钉，1号适用于M2.5、M3螺钉，2号适用于M4、M5螺钉，3号适用于M6螺钉，4号适用于M8、M10螺钉。

山东协和学院课程教案使用教材《电工与电子技术》出版社人民邮电出版社适用专业机械设计制造及其自动化层次本科总学时 80 授课教师马磊教研室自动化教研室授课学年 15—16学年学期第一学期课程教案课程教案附页第1章 电路的基本概念与基本定律电路:电流流通的路径.直流电路：由直流电源供电的电路。

一、电路的组成及作用电路就是电流通过的闭合路径,它是由各种电气器件按一定方式用导线连接组成的总体。

电路的结构形式和所能完成的任务是多种多样的，从日常生活中使用的用电设备到工、农业生产中用到的各种生产机械的电器控制部分及计算机、各种测试仪表等,从广义说,都是电路。

最简单的电路如图所示的手电筒电路。

1、组成：电路主要由三部分组成。

(1）电源 是供应电能的设备。

在发电厂内将化学能或机械能等非电能转换为电能，如电池、蓄电池、发电机等.（2）负载 是使用电能的设备,又称用电器.作用是将电能转换成其它形式的能量，如电灯、电炉、扬声器、电动机等。

（3）中间环节 用于连接电源和负载。

起传输和分配电能或对电信号进行传递和处理的作用，如变压器、输电线等。

2、电路模型和电路图实际电路元件电磁性质较为复杂。

为便于对实际电路进行分析，需用能够代表其主要电磁特性的理想电路元件或它们的组合来表示。

理想电路元件就是指只反映某一个物理过程的电路元件,包括电阻、电感、电容、电源等。

用理想电路元件所组成的电路即为电路模型,手电筒电路的电路模型如图所示。

RL C干电池电源开关导线中间环节白炽灯负载ELR oR S课程教案附页内 容时间分配3、作用(1)进行电能的传输和转换，如照明电路、动力电路等。

典型电路是电力系统。

发电机升压变压器降压变压器输电线电动机 电灯电炉负载电源中间环节（2）实现信息的传输和处理，如测量电路、扩音机电路、计算机电路等。

典型电路是扩音机。

晶体管放大电路扬声器中间环节电源负载二、电流1、电流的形成电荷的定向移动形成电流. 2、电流的大小电流的大小是指单位时间内通过导体横截面的电荷量。

电工电子技术课程标准一、课程基本信息先修课程：工程数学后续课程：电气控制与PLC、自动化生产线的应用与维护课程类型：专业必修二、课程性质本课程是一门涉及电工电子学基本知识和实践技能的学科，其所涉及的内容是各工科专业学生应该掌握的相关的电工学和电子学的理论和实践知识，是三年制高职高专机电类专业学生必须掌握的一门理论性和实践性都很强的专业必修课。

本课程旨在培养学生在电工电子领域工程实践能力和创新意识。

目的是使学生学习工艺知识、增强实践能力、提高综合素质、培养创新能力和创新意识。

三、课程的基本理念本课程贯彻以就业为导向，以能力为本位的职教思想。

以职业能力分析为依据，设定课程培养目标，明显降低理论教学的重心，删除与实际工作关系不大的繁冗计算，以必备的相关基础知识和电工电子技术在工业中的应用为主线组织教学内容，注重培养学生的应用能力和解决问题的实际工作能力。

四、课程设计该课程是依据“机电一体化专业工作任务与职业能力分析表”中的职业岗位工作项目设置的。

其总体设计思路是为以工作任务为中心组织课程内容，让学生在完成具体项目的过程中构建相关理论知识，发展职业能力。

课程内容突出对学生职业能力的训练，并融合了相关职业资格证书对知识、技能和态度的要求。

通过对课程内容高度归纳，形成两大模块：电工技术、电子技术。

两大模块包含了比较全面的知识点和技能，内容的组织是由易到难，由浅入深，由基本理论知识到提高知识与技能训练。

学生通过学习，基本掌握本课程的核心知识与技能，初步具备机械设计与制造专业所应具备的电工技术和电子技术的职业技能。

五、课程的目标（一）总目标课程教学目标和任务：通过学习，使学生掌握电路的基本概念和基本定律，学会简单的电工电子计算，能读懂简单的电路图，使学生了解和基本掌握模拟、数字电子技术中常用元器件的性能、作用。

（二）具体目标：1.知识（1）能运用基尔霍夫定律和叠加原理进行电路分析；（2）能分析RLC负载的正弦交流电路；（3）能使用常用电工电子测量仪表；（4）能看懂并设计电动机控制电路；（5）具备二极管、三极管的初步应用能力，能设计简单放大电路；（6）初步具备触发器、时序控制电路的应用能力。
