水泥砼拌和物含气量试验记录表(水压法)

精心整理混凝土含气量试验原始记录
编号：HNTJ-CX15-JL16检验编号：
混凝土标
记
配比设计编号
检验依据GB/T50080-2002 检验日期
使用仪器
容器容积值
（L）
1、骨料含气量
细骨料质
量（g）粗骨料质
量
（g）
气室压力
（MPa）
气室压力进入容器后压力（MPa）
含气量Ag
（%）
1 2 平均
2、原材料及配合比
材料名称水水泥
砂石掺合料外加剂产地、厂家
品种、规格
配合比（kg/m3）
3、含气量
气室压力气室压力进入容器后压力（MPa）含气量A0
（MPa） 1 2 平均（%）
4、混凝土拌合物含气量计算
A=A0–Ag=
结论：
试验：审核：
混凝土含气量测定仪容器容积标定记录
编号：HNTJ-CX15-JL40仪器编号率定日期
率定依据使用仪器
一、含气量测定仪容器容积的率定
干燥含气量仪质量
（kg）水、含气量仪质量（kg）
水的密度
（kg/m3）
容器容积（L）二、含气量与气体压力值率定
含气量（%）
压力（MPa）
1 2 平均值
0 1 2 3 4
5
6
7
8
根据以上率定结果，绘制含气量与气体压力之间的关系曲线图如下：
）
%
（
量
气
含
压力（MPa）
试验：审核：。

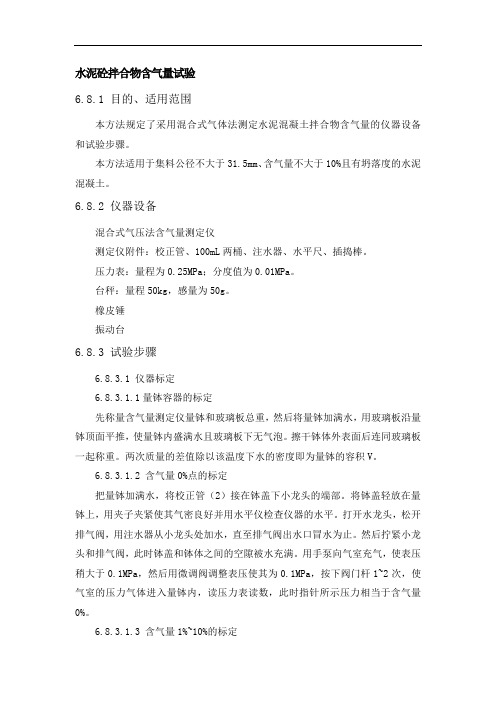

水泥砼拌合物含气量试验6.8.1 目的、适用范围本方法规定了采用混合式气体法测定水泥混凝土拌合物含气量的仪器设备和试验步骤。

本方法适用于集料公径不大于31.5mm、含气量不大于10%且有坍落度的水泥混凝土。

6.8.2 仪器设备混合式气压法含气量测定仪测定仪附件：校正管、100mL两桶、注水器、水平尺、插捣棒。

压力表：量程为0.25MPa；分度值为0.01MPa。

台秤：量程50kg，感量为50g。

橡皮锤振动台6.8.3 试验步骤6.8.3.1 仪器标定6.8.3.1.1量钵容器的标定先称量含气量测定仪量钵和玻璃板总重，然后将量钵加满水，用玻璃板沿量钵顶面平推，使量钵内盛满水且玻璃板下无气泡。

擦干钵体外表面后连同玻璃板一起称重。

两次质量的差值除以该温度下水的密度即为量钵的容积V。

6.8.3.1.2 含气量0%点的标定把量钵加满水，将校正管（2）接在钵盖下小龙头的端部。

将钵盖轻放在量钵上，用夹子夹紧使其气密良好并用水平仪检查仪器的水平。

打开水龙头，松开排气阀，用注水器从小龙头处加水，直至排气阀出水口冒水为止。

然后拧紧小龙头和排气阀，此时钵盖和钵体之间的空隙被水充满。

用手泵向气室充气，使表压稍大于0.1MPa，然后用微调阀调整表压使其为0.1MPa，按下阀门杆1~2次，使气室的压力气体进入量钵内，读压力表读数，此时指针所示压力相当于含气量0%。

6.8.3.1.3 含气量1%~10%的标定含气量0%标定后，将校正管（1）接在钵盖小龙头的上端，然后按一下阀门杆，慢慢打开小龙头，量钵中的水就通过校正管（1）流到量筒中，当量筒中的水为量钵容积的1%时，关闭小龙头。

打开排气阀，使量钵内的压力与大气压平衡，然后重新用手泵加压，并用微调阀准确地调到0.1MPa，按1~2次阀门杆，此时测得的压力表读数值相当于含气量1%，同时方法可测得含气量2%、3%~10%的压力表读值。

以压力表读值得横坐标，含气量为纵坐标，绘制含气量与压力表读值关系曲线。

混凝土含气量试验原始记录
混凝土含气量试验原始记录
委托单位：XXX
工程名称：新建南昌至赣州铁路客运专线
检验依据：GB/T-2002
规格种类：JKPC-02聚羧酸高性能减水剂（缓凝型）委托编号：
记录编号：
检验日期：
掺量：1.0%
1、骨料含气量
骨料含气量Ag（%）：
1：0.2
2、原材料及配合比
细骨料质量（g）：6000
粗骨料质量（g）：7400
含气量平均值Ag（%）：0.3
材料名称：水、水泥、砂、石、掺合料、外加剂
配合比（kg/m³）：地下水144、P.042.5中砂360、8-16mm骨料303、16-32mm骨料706、JKPC-023.6
3、含气量
混凝土拌和物含气量测定值A0（%）：
1：2.8
2：2.7
3：2.8
含气量平均值A0（%）：2.8
4、混凝土拌合物含气量计算
A = A0 – Ag
结论：混凝土拌和物含气量为2.5%。
