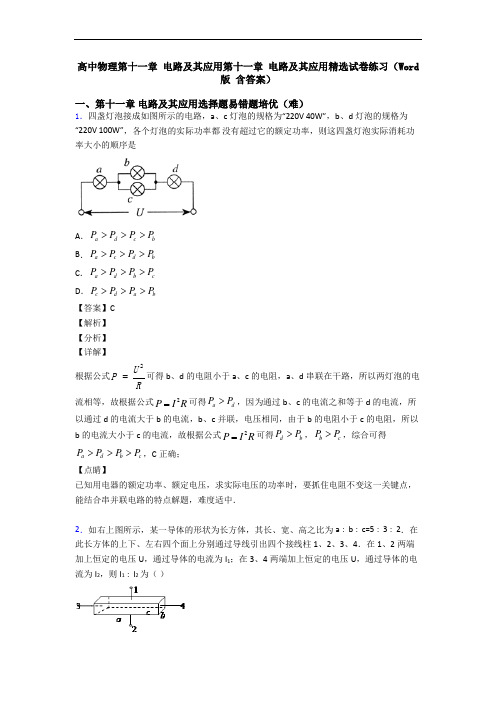

高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷练习卷
（Word 版 含解析）
一、第十一章 电路及其应用选择题易错题培优（难）
1．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是
A ．a d c b P P P P >>>
B ．a c d b P P P P >>>
C ．a d b c P P P P >>>
D ．c d a b P P P P >>>
【答案】C
【解析】
【分析】
【详解】
根据公式2
U P R
=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a d b c P P P P >>>，C 正确；
【点睛】
已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．
2．如图所示是一个电路的一部分,其中R 1=10Ω,R 2=4Ω,R 3=4Ω,I 1=0.3A,I 2=0.5A,那么电流表测得的电流为( )
A ．0.25A ，方向向右
B ．0.15A ，方向向左
C ．0.75A ，方向向左
D ．0.35A ，方向向右
【答案】A
【解析】
【详解】
1R 两端的电压：
1110.310V 3V U I R ==⨯=
2R 两端的电压：
2220.54V 2V U I R ==⨯=
1R 左端与2R 的左端电势相等，而12U U >，则有1R 右端的电势低于2R 右端的电位。 3 R 两端的电压：
312 3V 2V 1V U U U =-=-=
通过3R 的电流：
333
0.25A U I R == 3 R 上端电势低，下端电势高，电流方向由下向上，因此用节点法可知通过电流表的电流方向向右；设电流表的示数为A I ，对于电流表左端的节点，流入节点的电流等于流出节点的电流，即A 32I I I +=，所以电流表的示数：
A 230.5A 0.25A 0.25A I I I =-=-=
A.0.25A ，方向向右与分析相符，符合题意；
B.0.15A ，方向向左与分析不符，不符合题意；
C.0.75A ，方向向左与分析不符，不符合题意；
D. 0.35A ，方向向右与分析不符，不符合题意；
3．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图所示，接通电路后，下列判断正确的是
A ．两只电表的指针都不偏转
B ．两只电表的指针偏转角相同
C ．电流表指针的偏转角小于电压表指针的偏转角
D ．电流表指针的偏转角大于电压表指针的偏转角
【答案】C
【解析】
【分析】
【详解】
电流表改装成电压表是串联较大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻；两表串联后，通过电流表的总电流与电压表的电流相等，由于电流表改装成大量程电流表是并联较小的分流电阻，所以大部分电流通过了分流电阻，通过表头的电流很小，电流表指针的偏转角小于电压表指针的偏转角，故ABD 错误，C 正确；
故选C ．
【点睛】
电流表改装成电压表是串联较大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻；将电压表和电流表串联，分析通过表头的电流关系，判断指针偏转角度的大小.
4．R 1和R 2是材料相同，厚度相同，表面都为正方形的导体，但R 1的尺寸比R 2大得多，把它们分别连接在如图电路的A 、B 端，接R 1时电压表的读数为U 1，接R 2时电压表的读数为U 2，下列判断正确的是
A ．R 1B ．R 1>R 2
C ．U 1
D ．U 1＝U 2
【答案】D
【解析】
【详解】
AB ．设正方形的边长为a ，则导体的电阻
L a R S ad d
ρρρ=== 由两导体的ρ与d 相同，则两导体电阻相等，即R 1=R 2，故AB 错误；
CD ．导体接入电路中，电压表示数
U=IR = E r R
+R 由于电源电动势E 、内阻r 、导体电阻R 相同，则电压表示数U 相同，即U 1=U 2，故C 错误，D 正确；
故选D ．
5．有A 、B 两段电阻丝，材料相同，长度也相同，它们的横截面的直径之比为d A ∶d B ＝1∶2，把它们串联在电路中，则下列说法正确的是
A．它们的电阻之比R A∶R B＝8∶1
B．通过它们的电流之比I A∶I B＝4∶1
C．两段电阻丝中的电场强度之比E A∶E B＝1∶4 D．电子在两段中定向移动速度之比v A∶v B＝4∶1【答案】D
【解析】
【详解】
A．根据电阻定律
L
R
S
ρ
=，有
R A：R B=S B：S A=d B2：d A2=4：1
故A错误。
B．它们串联在电路中，电流相等，I A：I B=1：1，故B错误。C．根据U=IR，电流相同，
U A：U B=R A：R B=4：1
再由
U
E
d
=，d相同，
E A：E B=U A：U B=4：1
故C错误。
D．电流的微观表达式I=nqSv，电流相同，nq相同，速度和S成反比有：
v A：v B=S B：S A=4：1
故D正确。
6．如图所示，四个相同的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表V1的量程大于V2的量程，把它们按图接入电路中，则下列说法正确的是（）
A．安培表A1的偏转角大于安培表A2的偏转角
B．安培表A1的读数小于安培表A2的读数
C．伏特表V1的读数小于伏特表V2的读数
D．伏特表V1的偏转角等于伏特表V2的偏转角
【答案】D
【解析】
【详解】
AB．安培表A1、A2并联，电压相同，表头的电流，指针偏转角度相同，由于安培表A1的量程大于A2的量程，则安培表A1的读数大于安培表A2的读数。故AB错误。
